Thiết bị LOTO khóa MCB, CB tép PROLOCKEY CBL81

Thiết bị khóa an toàn MCB Prolockey CBL81 – Khóa CB tép, RCCB, RCBO dùng trong hệ thống LOTO

1. Tổng quan về thiết bị khóa MCB Prolockey CBL81

Prolockey CBL81 là thiết bị khóa an toàn dành cho MCB, CB tép, RCCB và RCBO loại nhỏ, được sử dụng trong hệ thống Lockout/Tagout (LOTO) nhằm ngăn chặn việc đóng hoặc cắt thiết bị điện ngoài ý muốn trong quá trình bảo trì, sửa chữa, kiểm tra và vận hành máy móc.

Trong các nhà máy, xưởng sản xuất, công trình xây dựng, trạm kỹ thuật, tủ điện công nghiệp và hệ thống phân phối điện, việc kiểm soát nguồn điện trước khi nhân viên kỹ thuật thực hiện công việc là một yêu cầu quan trọng để giảm nguy cơ tai nạn do thiết bị được cấp điện trở lại ngoài dự kiến. Prolockey CBL81 tạo ra một điểm khóa cơ học trên thiết bị đóng cắt, sau đó có thể kết hợp với ổ khóa an toàn LOTO và thẻ cảnh báo Tagout để kiểm soát người được phép thao tác.

Thiết bị có thiết kế nhỏ gọn, màu vàng dễ nhận diện và có thể lắp đặt trực tiếp mà không cần dụng cụ chuyên dụng. CBL81 sử dụng thân bằng nhựa kỹ thuật ABS750 kết hợp với chốt bằng thép không gỉ, phù hợp cho các ứng dụng khóa nguồn điện trong môi trường công nghiệp.

Theo thông số được cung cấp, Prolockey CBL81 có kích thước thân khoảng 21,2 × 16,8 × 9,5 mm, trọng lượng chỉ khoảng 2,3 g. Thiết bị hỗ trợ các ứng dụng CB một cực và nhiều cực khi kiểu dáng CB và vị trí cần khóa đáp ứng điều kiện tương thích.

2. Prolockey CBL81 dùng để làm gì?

Prolockey CBL81 thuộc nhóm Circuit Breaker Lockout Device, tức thiết bị khóa bộ ngắt mạch. Sản phẩm được thiết kế để giữ cơ cấu đóng/cắt của CB ở trạng thái được kiểm soát và cho phép người thực hiện quy trình LOTO gắn ổ khóa an toàn.

Trong thực tế, thiết bị thường được sử dụng trong quy trình:

Ngắt nguồn → Cô lập nguồn → Lắp thiết bị khóa LOTO → Gắn ổ khóa → Treo thẻ cảnh báo → Kiểm tra trạng thái không còn năng lượng → Thực hiện công việc.

Sau khi thiết bị khóa được lắp đặt, người không có thẩm quyền sẽ khó có thể tùy ý thay đổi trạng thái của CB. Đây là một lớp kiểm soát cơ học bổ sung bên cạnh quy trình quản lý an toàn điện của doanh nghiệp.

CBL81 đặc biệt hữu ích trong các tình huống như:

• Bảo trì máy móc và dây chuyền sản xuất.
• Sửa chữa tủ điện.
• Kiểm tra hệ thống điều khiển.
• Bảo trì thiết bị HVAC.
• Bảo trì máy bơm và động cơ.
• Bảo trì hệ thống băng tải.
• Công việc trong nhà máy sản xuất.
• Bảo trì hệ thống điện tại công trình.
• Kiểm soát nguồn điện trong khu vực có nhiều nhân viên kỹ thuật.
• Thực hiện chương trình Lockout/Tagout tại doanh nghiệp.

Điểm quan trọng là CBL81 không thay thế quy trình an toàn điện, mà là một thiết bị cơ khí hỗ trợ quá trình cô lập và kiểm soát nguồn năng lượng nguy hiểm.

3. Thiết kế nhỏ gọn dành cho CB tép và thiết bị đóng cắt mini

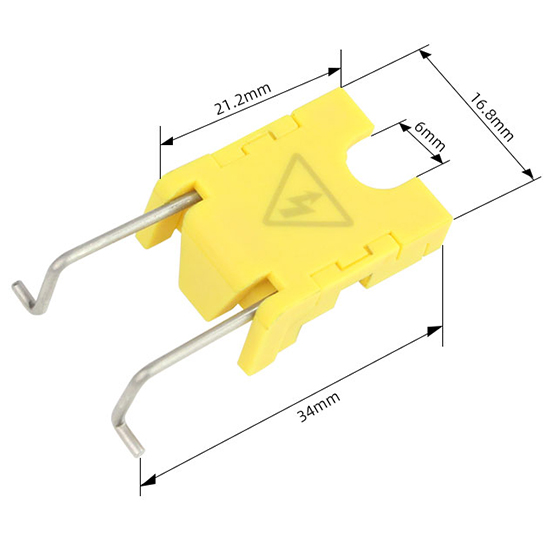

Một trong những ưu điểm của Prolockey CBL81 là kích thước rất nhỏ gọn. Phần thân thiết bị có kích thước khoảng 21,2 × 16,8 × 9,5 mm, giúp sản phẩm phù hợp với không gian hạn chế bên trong hoặc phía trước các tủ điện.

Thiết kế màu vàng giúp thiết bị dễ dàng được nhận biết khi nhân viên kiểm tra tủ điện. Trong môi trường sản xuất, màu sắc nổi bật của thiết bị LOTO cũng giúp phân biệt thiết bị đang được khóa với các thiết bị điện thông thường.

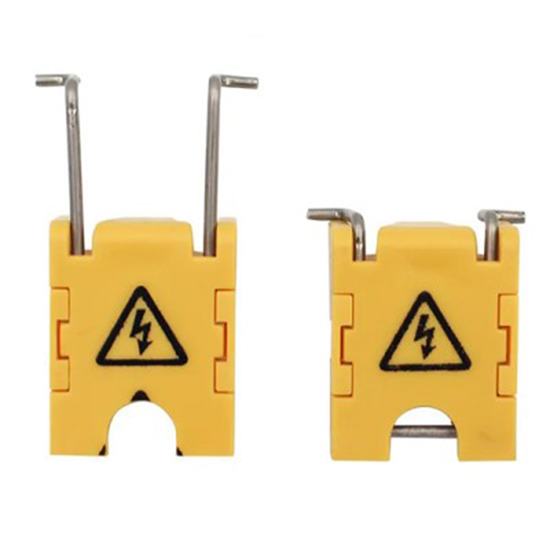

Cấu trúc của CBL81 gồm phần thân nhựa kỹ thuật và hệ thống chốt kim loại. Phần chốt được chế tạo từ thép không gỉ, giúp tăng khả năng chống ăn mòn và phù hợp với yêu cầu sử dụng lâu dài trong các ứng dụng công nghiệp.

Trên thân sản phẩm có biểu tượng cảnh báo điện, giúp tăng khả năng nhận diện trực quan rằng thiết bị đang liên quan đến việc cô lập nguồn điện.

4. Vật liệu ABS750 và chốt thép không gỉ

Thân Prolockey CBL81 sử dụng nhựa kỹ thuật ABS750. Đây là vật liệu được lựa chọn nhằm tạo ra một thiết bị vừa nhẹ vừa có độ cứng phù hợp cho quá trình lắp đặt trên CB.

Khối lượng sản phẩm chỉ khoảng 0,0023 kg, tương đương 2,3 g, vì vậy CBL81 gần như không tạo thêm tải đáng kể lên cơ cấu CB.

Phần chốt được làm bằng thép không gỉ, đóng vai trò quan trọng trong việc tạo điểm liên kết với ổ khóa an toàn. Vật liệu kim loại này giúp cấu trúc chốt có độ bền cơ học phù hợp với mục đích khóa thiết bị đóng cắt.

Sự kết hợp giữa nhựa kỹ thuật và thép không gỉ giúp Prolockey CBL81 đạt được sự cân bằng giữa:

• Trọng lượng nhẹ.
• Kích thước nhỏ.
• Khả năng thao tác thuận tiện.
• Độ bền cơ học cần thiết.
• Khả năng nhận diện cao.
• Phù hợp với hệ thống LOTO công nghiệp.

5. Khả năng sử dụng cho MCB, RCCB và RCBO

Prolockey CBL81 được giới thiệu để sử dụng cho các loại CB tép và thiết bị đóng cắt mini, bao gồm các ứng dụng liên quan đến MCB, RCCB hoặc RCBO khi cấu tạo của thiết bị điện phù hợp với cơ cấu khóa.

Sản phẩm có thể được sử dụng trong các hệ thống thiết bị của nhiều thương hiệu phổ biến như ABB, Schneider, Chint, Delixi và các loại CB tương thích khác.

Tuy nhiên, khi lựa chọn thiết bị khóa CB, không nên chỉ căn cứ vào thương hiệu của CB. Mỗi dòng MCB hoặc RCCB có thể có thiết kế tay gạt, khoảng cách, hình dạng thân và vị trí khóa khác nhau.

Do đó, trước khi đặt mua số lượng lớn, người sử dụng nên kiểm tra:

• Kiểu dáng CB.
• Số cực.
• Kích thước tay gạt.
• Khoảng cách giữa các cực.
• Vị trí có thể gắn thiết bị khóa.
• Kích thước khu vực khóa.
• Khả năng sử dụng với ổ khóa LOTO.
• Đường kính càng khóa.
• Chiều rộng ổ khóa.

Theo dữ liệu kỹ thuật của CBL81, thiết bị phù hợp với ổ khóa có đường kính càng tối đa 6 mm và chiều rộng khóa tối đa 17 mm.

6. Sử dụng cho CB một cực và nhiều cực

Một ưu điểm của Prolockey CBL81 là có thể áp dụng cho CB một cực và nhiều cực, với điều kiện thiết bị đóng cắt thực tế tương thích với cơ cấu khóa.

Đối với hệ thống điện có nhiều CB, việc sử dụng thiết bị khóa riêng cho từng nguồn giúp nhân viên bảo trì xác định rõ nguồn năng lượng nào đang được cô lập.

Trong một quy trình LOTO chuyên nghiệp, thiết bị khóa CB thường được kết hợp với:

• Ổ khóa an toàn.
• Thẻ Tagout.
• Hộp khóa LOTO.
• Hasps khóa nhóm.
• Nhãn nhận diện người thực hiện.
• Thiết bị kiểm tra điện áp.
• Quy trình cô lập năng lượng của doanh nghiệp.

CBL81 đóng vai trò là điểm khóa vật lý tại chính bộ ngắt mạch, trong khi thẻ Tagout cung cấp thông tin cảnh báo và nhận diện người thực hiện.

7. Lắp đặt Prolockey CBL81 không cần dụng cụ

CBL81 được thiết kế theo hướng đơn giản hóa thao tác. Người sử dụng không cần khoan, bắt vít hoặc sử dụng dụng cụ cầm tay để lắp thiết bị.

Quy trình cơ bản có thể thực hiện theo các bước:

Bước 1: Xác định CB cần cô lập

Xác định đúng MCB/RCCB/RCBO và nguồn năng lượng liên quan trước khi thực hiện thao tác.

Bước 2: Ngắt CB

Đưa CB về trạng thái ngắt theo quy trình an toàn điện của doanh nghiệp.

Bước 3: Đặt thiết bị khóa CBL81

Đưa cơ cấu khóa vào vị trí phù hợp trên CB.

Bước 4: Cố định thiết bị

Đảm bảo CBL81 được đặt đúng vị trí và không bị lệch khỏi cơ cấu khóa.

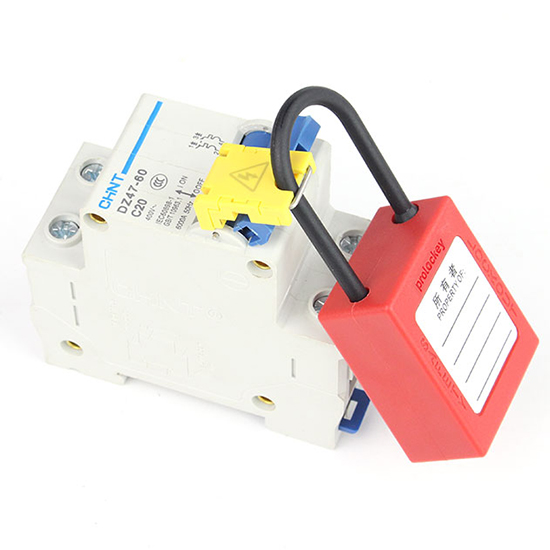

Bước 5: Gắn ổ khóa LOTO

Luồn càng ổ khóa qua vị trí khóa của thiết bị.

Bước 6: Gắn thẻ cảnh báo

Có thể sử dụng thẻ Tagout để ghi tên người thực hiện, ngày giờ, bộ phận và cảnh báo không được đóng điện.

Bước 7: Kiểm tra

Sau khi hoàn thành thao tác cô lập, cần thực hiện quy trình kiểm tra không còn năng lượng theo tiêu chuẩn và quy định an toàn của đơn vị.

Việc lắp đặt không cần dụng cụ giúp giảm thời gian thao tác và phù hợp với những khu vực cần thực hiện LOTO thường xuyên.

8. Ứng dụng trong nhà máy và khu công nghiệp

Trong các nhà máy sản xuất, khu công nghiệp tại Việt Nam, hệ thống tủ điện thường có nhiều MCB và CB điều khiển các thiết bị khác nhau. Khi bảo trì, việc xác định và kiểm soát từng nguồn điện là yếu tố quan trọng.

Prolockey CBL81 có thể được sử dụng tại:

• Nhà máy cơ khí.
• Nhà máy điện – điện tử.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Nhà máy hóa chất.
• Nhà máy nhựa.
• Nhà máy bao bì.
• Nhà máy may mặc.
• Xưởng gia công cơ khí.
• Kho logistics.
• Trung tâm phân phối.
• Khu công nghiệp.
• Công trường xây dựng.
• Tòa nhà thương mại.
• Trung tâm kỹ thuật.

Đối với doanh nghiệp triển khai chương trình LOTO, việc chuẩn hóa thiết bị khóa theo từng nhóm năng lượng giúp nhân viên dễ dàng nhận biết và sử dụng đúng thiết bị.

9. Ứng dụng trong bảo trì máy móc

Nhiều máy móc công nghiệp có nguồn điện được cấp qua MCB riêng. Khi kỹ thuật viên cần sửa chữa, nguồn điện phải được cô lập để tránh trường hợp một người khác vô tình đóng CB.

Ví dụ, một dây chuyền sản xuất có thể cần bảo trì động cơ, cảm biến, biến tần hoặc hệ thống điều khiển. Nhân viên kỹ thuật sau khi xác định đúng nguồn điện có thể ngắt CB, lắp thiết bị khóa CBL81 và gắn ổ khóa cá nhân.

Khi đó, ổ khóa trở thành dấu hiệu nhận biết rằng nguồn điện đang được một người kiểm soát.

Đây là lý do các thiết bị MCB Lockout thường là một trong những thành phần cơ bản của bộ thiết bị LOTO dành cho bảo trì điện.

10. Tăng khả năng nhận diện và kiểm soát nguồn điện

Màu vàng của Prolockey CBL81 tạo khả năng nhận diện nhanh trong tủ điện hoặc khu vực thiết bị.

Trong môi trường công nghiệp, khả năng nhận diện trực quan rất quan trọng. Một thiết bị khóa có màu sắc nổi bật có thể giúp nhân viên dễ dàng phát hiện rằng một CB đang trong trạng thái khóa và không được phép thao tác.

Khi kết hợp với thẻ Tagout, hệ thống nhận diện có thể cung cấp thêm thông tin:

• Ai đang thực hiện công việc?
• Thiết bị nào đang được bảo trì?
• Nguồn nào đã được cô lập?
• Thời điểm khóa?
• Bộ phận phụ trách?
• Khi nào được phép tháo khóa?

Nhờ đó, LOTO không chỉ là việc “khóa một chiếc CB” mà trở thành một hệ thống kiểm soát năng lượng có tổ chức.

11. Thông số kỹ thuật Prolockey CBL81

Thông tin nhiệt độ

Nguồn dữ liệu cung cấp hai khoảng nhiệt độ khác nhau: phần mô tả ghi -20°C đến +90°C, trong khi bảng thông số ghi -5°C đến +100°C. Vì vậy, khi sử dụng trong hồ sơ kỹ thuật hoặc hồ sơ đấu thầu, nên xác minh lại thông số nhiệt độ với nhà sản xuất trước khi công bố như một thông số chính thức.

12. Vì sao nên sử dụng khóa CB trong chương trình LOTO?

Tai nạn trong quá trình bảo trì có thể xảy ra khi nguồn năng lượng được cấp trở lại ngoài dự kiến. Một quy trình LOTO tốt cần đảm bảo nguồn năng lượng được nhận diện, ngắt, cô lập, khóa và xác nhận trước khi công việc bắt đầu.

Thiết bị khóa CB như Prolockey CBL81 tạo ra một rào cản vật lý đối với thao tác đóng/cắt CB.

Điều này đặc biệt có ý nghĩa tại những nơi:

• Có nhiều nhân viên cùng làm việc.
• Có nhiều ca sản xuất.
• Có nhiều đội bảo trì.
• Có nhà thầu bên ngoài.
• Có nhiều tủ điện.
• Có nhiều nguồn năng lượng.
• Máy móc thường xuyên phải bảo trì.

Thay vì chỉ dựa vào biển cảnh báo hoặc thông báo bằng lời nói, việc sử dụng khóa LOTO tạo ra một phương thức kiểm soát trực quan và cơ học.

13. Lưu ý khi lựa chọn Prolockey CBL81

Không phải tất cả MCB trên thị trường đều có cùng cấu tạo. Vì vậy, việc lựa chọn CBL81 cần dựa trên khả năng tương thích thực tế.

Người mua nên cung cấp hình ảnh mặt trước CB, model CB hoặc thông tin kỹ thuật cho đơn vị cung cấp khi cần xác nhận.

Đặc biệt cần kiểm tra giới hạn:

Đường kính càng khóa: ≤6 mm.

Chiều rộng khóa: ≤17 mm.

Đồng thời cần xác nhận hình dạng tay gạt và vị trí khóa của CB trước khi sử dụng.

Đối với dự án số lượng lớn, nên thử nghiệm mẫu trực tiếp trên CB thực tế trước khi triển khai toàn bộ hệ thống.

14. Prolockey CBL81 phù hợp với những ai?

Sản phẩm phù hợp với:

• Bộ phận EHS/HSE.
• Bộ phận an toàn lao động.
• Kỹ sư điện.
• Kỹ thuật viên bảo trì.
• Nhà máy sản xuất.
• Nhà thầu M&E.
• Nhà thầu bảo trì công nghiệp.
• Đơn vị quản lý tòa nhà.
• Khu công nghiệp.
• Kho vận và logistics.
• Doanh nghiệp triển khai chương trình LOTO.
• Đơn vị cung cấp thiết bị an toàn công nghiệp.

Đặc biệt, CBL81 phù hợp khi doanh nghiệp muốn xây dựng bộ LOTO chuyên dụng cho hệ thống điện, thay vì chỉ sử dụng ổ khóa và thẻ cảnh báo mà không có thiết bị khóa trực tiếp trên CB.

15. Kết luận

Prolockey CBL81 Miniature Circuit Breaker Lockout Device là thiết bị khóa CB nhỏ gọn dành cho các ứng dụng Lockout/Tagout điện, hỗ trợ khóa MCB, CB tép và các thiết bị đóng cắt mini tương thích.

Với thân nhựa kỹ thuật ABS750, chốt thép không gỉ, thiết kế màu vàng dễ nhận biết, trọng lượng chỉ khoảng 2,3 g và khả năng lắp đặt không cần dụng cụ, CBL81 là lựa chọn thực tế cho các chương trình kiểm soát năng lượng trong nhà máy, xưởng sản xuất, công trình và hệ thống kỹ thuật.

Thiết bị có thể kết hợp với ổ khóa an toàn LOTO và thẻ Tagout để tạo thành một giải pháp kiểm soát nguồn điện trực quan và có tính hệ thống. Khi lựa chọn sản phẩm, doanh nghiệp cần kiểm tra khả năng tương thích của CBL81 với model MCB/RCCB/RCBO thực tế, đặc biệt là kích thước tay gạt và giới hạn ổ khóa.

Prolockey CBL81 – khóa MCB chuyên dụng cho hệ thống LOTO, giúp kiểm soát nguồn điện trong quá trình bảo trì, sửa chữa và vận hành thiết bị.
