Khóa aptomat tép khoảng cách giữa các lỗ chốt ≤20mm PROLOCKEY POEW

PROLOCKEY POEW – Khóa Aptomat MCB Pin Out Wide | Miniature Circuit Breaker Lockout

Giới thiệu PROLOCKEY POEW

PROLOCKEY POEW là thiết bị khóa aptomat tép MCB (Miniature Circuit Breaker Lockout) thuộc hệ thống Lockout Tagout – LOTO, được thiết kế để hỗ trợ khóa và kiểm soát trạng thái của aptomat trong quá trình bảo trì, sửa chữa, kiểm tra hoặc vệ sinh thiết bị điện.

Sản phẩm thuộc dạng Pin Out Wide MCB Lock, sử dụng thiết kế chốt hướng ra ngoài, phù hợp với các loại aptomat tép có khoảng cách giữa các lỗ chốt ≤ 20 mm theo thông tin kỹ thuật được cung cấp.

Trong quá trình bảo trì thiết bị, việc chỉ đưa aptomat về vị trí OFF chưa chắc đã đủ để ngăn chặn nguy cơ cấp điện trở lại ngoài ý muốn. Một người khác có thể vô tình hoặc chủ động thao tác đóng aptomat nếu không biết thiết bị đang được sửa chữa.

Khóa aptomat PROLOCKEY POEW giúp tạo ra một giải pháp khóa vật lý tại vị trí MCB, kết hợp cùng ổ khóa an toàn và thẻ cảnh báo Lockout Tagout để kiểm soát việc thao tác với nguồn điện.

Sản phẩm có thiết kế nhỏ gọn, màu đỏ nổi bật, lắp đặt bằng nút nhấn và không cần sử dụng dụng cụ.

PROLOCKEY POEW phù hợp với:

• Nhà máy sản xuất.
• Tủ điện công nghiệp.
• Hệ thống M&E.
• Xưởng cơ khí.
• Dây chuyền sản xuất.
• Đội bảo trì điện.
• Tòa nhà và công trình kỹ thuật.
• Hệ thống điện sử dụng MCB một cực hoặc nhiều cực tương thích.

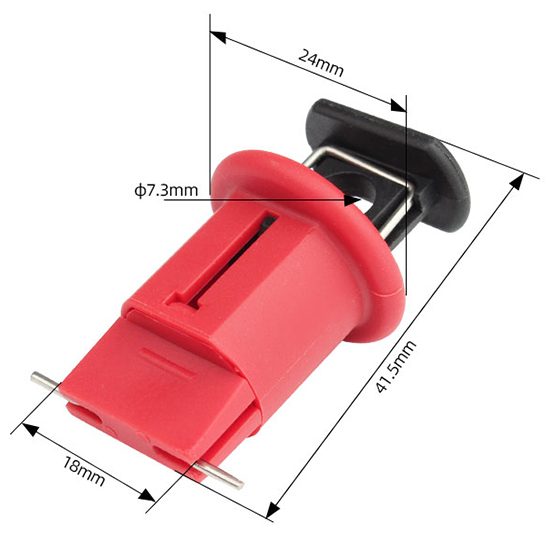

Thông số kỹ thuật khóa MCB PROLOCKEY POEW

Pin Out Wide MCB Lock là gì?

Pin Out Wide MCB Lock là loại khóa aptomat sử dụng hệ thống chốt được thiết kế để gắn vào các vị trí lỗ tương thích trên tay gạt hoặc cơ cấu của aptomat.

Tên gọi Pin Out thường được dùng để mô tả kiểu chốt hướng ra ngoài, trong khi Wide thể hiện cấu hình phù hợp với khoảng cách lỗ rộng hơn so với một số dòng Pin Out tiêu chuẩn.

Theo thông tin sản phẩm, PROLOCKEY POEW phù hợp với các loại aptomat có:

Khoảng cách giữa các lỗ chốt không vượt quá 20 mm.

Điều này giúp sản phẩm phù hợp với một số dòng MCB được sử dụng phổ biến trong các hệ thống điện công nghiệp tại châu Âu và châu Á, với điều kiện cấu trúc thực tế của aptomat tương thích với thiết bị khóa.

Trước khi lựa chọn số lượng lớn, nên kiểm tra:

• Loại aptomat đang sử dụng.
• Khoảng cách giữa các lỗ khóa.
• Kích thước tay gạt.
• Cấu trúc mặt trước của MCB.
• Không gian trong tủ điện.
• Khả năng lắp ổ khóa an toàn.

Vì sao cần sử dụng khóa aptomat MCB trong Lockout Tagout?

Trong môi trường công nghiệp, aptomat là một trong những điểm cô lập nguồn điện phổ biến nhất.

Khi máy móc cần được sửa chữa, bảo trì hoặc kiểm tra, nguồn điện phải được kiểm soát trước khi nhân viên bắt đầu công việc.

Nếu chỉ ngắt aptomat mà không có biện pháp kiểm soát bổ sung, vẫn có nguy cơ:

• Người khác đóng lại aptomat.
• Nguồn điện được cấp lại ngoài ý muốn.
• Máy móc khởi động bất ngờ.
• Thiết bị vận hành khi kỹ thuật viên đang làm việc.
• Phát sinh nguy cơ điện giật.
• Gây thương tích cho người lao động.
• Làm hư hỏng máy móc hoặc thiết bị.

Đây là lý do các doanh nghiệp triển khai Lockout Tagout – LOTO.

Khóa MCB như PROLOCKEY POEW giúp tạo một rào cản vật lý tại điểm ngắt điện. Sau khi được lắp đúng trên aptomat tương thích, thiết bị có thể được kết hợp với ổ khóa an toàn để hạn chế việc thay đổi trạng thái của breaker.

Thẻ cảnh báo LOTO giúp thông báo trực quan rằng thiết bị đang trong tình trạng:

• Đang bảo trì.
• Không được vận hành.
• Không được đóng điện.
• Có người đang thực hiện công việc.

Thiết kế Pin Out Wide – phù hợp MCB có khoảng cách lỗ ≤ 20 mm

Đặc điểm quan trọng của PROLOCKEY POEW là thiết kế Pin Out Wide.

Theo thông tin kỹ thuật:

Chốt hướng ra ngoài, phù hợp với aptomat tép có khoảng cách giữa các lỗ ≤ 20 mm.

Thiết kế chốt giúp thiết bị liên kết với cơ cấu của aptomat tương thích, tạo vị trí để lắp ổ khóa an toàn.

Việc sử dụng khóa có thiết kế phù hợp với cấu trúc MCB là rất quan trọng.

Trên thực tế, các loại MCB có thể khác nhau về:

• Kích thước.
• Kiểu tay gạt.
• Khoảng cách giữa các lỗ.
• Vị trí lỗ khóa.
• Hình dạng mặt trước.
• Số cực.
• Cách bố trí trong tủ điện.

Do đó, không nên sử dụng một loại khóa cho tất cả aptomat nếu chưa kiểm tra tính tương thích.

POEW phù hợp cho các ứng dụng có MCB đáp ứng điều kiện kích thước và cấu trúc theo thông số của sản phẩm.

Lắp đặt nhanh bằng nút nhấn – không cần dụng cụ

PROLOCKEY POEW được thiết kế để người sử dụng có thể thao tác trực tiếp bằng tay.

Không cần chuẩn bị:

• Tua vít.
• Kìm.
• Cờ lê.
• Dụng cụ lắp đặt chuyên dụng.

Người dùng chỉ cần thao tác cơ cấu push button – nút nhấn để lắp thiết bị vào aptomat tương thích.

Ưu điểm của thiết kế này bao gồm:

• Tiết kiệm thời gian.
• Thuận tiện khi làm việc tại hiện trường.
• Giảm số lượng dụng cụ cần mang theo.
• Phù hợp với công việc bảo trì lưu động.
• Dễ bổ sung vào bộ Lockout Tagout cá nhân.

Việc lắp đặt nhanh đặc biệt hữu ích trong các hoạt động bảo trì định kỳ hoặc khi kỹ thuật viên cần thực hiện Lockout tại nhiều tủ điện khác nhau.

Sử dụng cùng ổ khóa an toàn LOTO

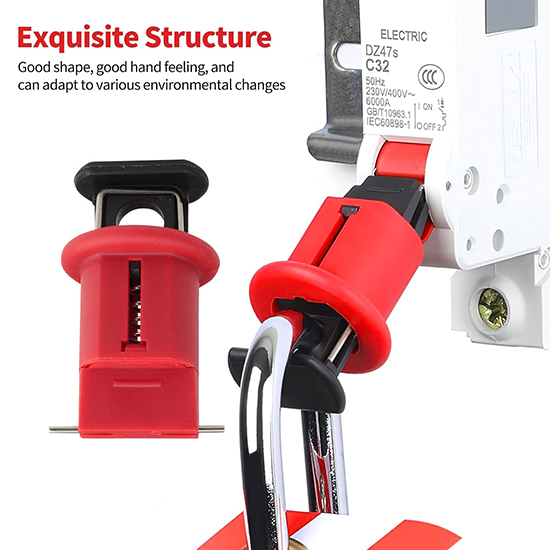

Sau khi khóa POEW được lắp vào aptomat tương thích, thiết bị có thể được kết hợp với ổ khóa an toàn Lockout Tagout.

Theo thông tin sản phẩm, thiết bị hỗ trợ ổ khóa có:

Đường kính càng khóa tối đa khoảng 7 mm.

Ổ khóa an toàn giúp cố định thiết bị Lockout và tạo ra quyền kiểm soát đối với điểm cô lập nguồn điện.

Trong một quy trình LOTO, mỗi người thực hiện công việc có thể sử dụng ổ khóa cá nhân theo quy định của doanh nghiệp.

Trong trường hợp có nhiều người cùng tham gia công việc, doanh nghiệp có thể áp dụng:

• Lockout Hasp.
• Hệ thống khóa nhóm.
• Lock Box.
• Quy trình kiểm soát nhóm.

tùy theo quy trình Lockout Tagout nội bộ.

Vật liệu polypropylene và nylon

Theo thông tin kỹ thuật được cung cấp, PROLOCKEY POEW được sản xuất từ:

• Polypropylene – PP
• Nylon

Các vật liệu này giúp thiết bị có thiết kế nhẹ và phù hợp cho việc sử dụng trong môi trường công nghiệp.

Một số ưu điểm của vật liệu polymer trong thiết bị Lockout bao gồm:

• Trọng lượng nhẹ.
• Thuận tiện mang theo.
• Khả năng chống ăn mòn.
• Không bị gỉ như một số thiết bị kim loại.
• Phù hợp với các ứng dụng khóa an toàn điện theo thiết kế sản phẩm.

Tuy nhiên, thiết bị cần được sử dụng đúng mục đích và trong phạm vi điều kiện vận hành mà nhà sản xuất quy định.

Màu đỏ dễ nhận biết trong tủ điện

PROLOCKEY POEW có màu đỏ, giúp thiết bị dễ nhận biết trong môi trường công nghiệp.

Trong tủ điện có nhiều aptomat và thiết bị, một thiết bị Lockout màu sắc nổi bật giúp:

• Dễ nhận biết breaker đang được khóa.
• Tăng khả năng quan sát.
• Hỗ trợ cảnh báo trực quan.
• Giúp nhân viên tránh thao tác nhầm.
• Hỗ trợ quản lý thiết bị Lockout Tagout.

Khi được kết hợp cùng:

• Ổ khóa an toàn.
• Thẻ cảnh báo.
• Nhãn nhận diện.

điểm Lockout trở nên rõ ràng hơn.

PROLOCKEY POEW sử dụng cho MCB một cực và nhiều cực

Theo thông tin sản phẩm, POEW có thể được sử dụng cho:

• MCB một cực.
• MCB nhiều cực.

Khả năng sử dụng thực tế phụ thuộc vào cấu trúc và kích thước của aptomat.

Đối với MCB nhiều cực, doanh nghiệp cần xác định chính xác:

• Điểm cô lập cần khóa.
• Các cực liên quan.
• Cơ cấu liên động của aptomat.
• Vị trí lắp thiết bị Lockout.
• Không gian giữa các breaker.

Không phải mọi loại MCB nhiều cực đều có cùng cấu trúc, vì vậy cần kiểm tra trực tiếp trước khi sử dụng.

Ứng dụng của khóa aptomat PROLOCKEY POEW

Nhà máy sản xuất

Các nhà máy thường có nhiều hệ thống điện được phân chia thành từng khu vực hoặc từng máy móc.

Khi cần bảo trì một thiết bị, kỹ thuật viên có thể phải cô lập breaker tương ứng.

POEW giúp hỗ trợ khóa các MCB tương thích trong quá trình Lockout Tagout.

Tủ điện công nghiệp

Trong tủ điện công nghiệp có thể có nhiều MCB được bố trí sát nhau.

Thiết bị Lockout nhỏ gọn giúp kỹ thuật viên triển khai LOTO tại vị trí phù hợp mà không cần mang theo nhiều dụng cụ.

Hệ thống M&E

Các kỹ thuật viên M&E thường thực hiện:

• Kiểm tra tủ điện.
• Bảo trì thiết bị.
• Sửa chữa hệ thống.
• Thay thế linh kiện.
• Kiểm tra nguồn điện.

Khóa POEW có thể được bổ sung vào bộ LOTO điện để sử dụng cho các MCB có cấu trúc phù hợp.

Xưởng cơ khí

Các máy móc như:

• Máy cắt.
• Máy ép.
• Máy tiện.
• Máy phay.
• Băng tải.
• Thiết bị gia công.

có thể cần được cô lập nguồn điện trước khi bảo trì.

Khóa MCB là một trong các thiết bị giúp kiểm soát điểm ngắt nguồn.

Công trình và dự án kỹ thuật

Thiết kế nhỏ gọn và không cần dụng cụ giúp POEW thuận tiện cho:

• Nhà thầu điện.
• Đội lắp đặt.
• Đội bảo trì.
• Dự án M&E.
• Công trường công nghiệp.

Hướng dẫn sử dụng PROLOCKEY POEW

Việc Lockout Tagout cần được thực hiện theo quy trình an toàn của doanh nghiệp và chỉ bởi người đã được đào tạo phù hợp.

Quy trình tham khảo:

Bước 1: Xác định nguồn điện

Xác định đúng aptomat cấp nguồn cho thiết bị cần bảo trì.

Cần kiểm tra các nguồn điện:

• Nguồn chính.
• Nguồn phụ.
• Nguồn dự phòng.
• Nguồn điều khiển.
• Các nguồn năng lượng liên quan khác.

Bước 2: Thông báo

Thông báo cho nhân viên vận hành và những người liên quan trước khi dừng thiết bị.

Bước 3: Tắt thiết bị

Dừng máy theo đúng quy trình vận hành.

Bước 4: Ngắt aptomat

Đưa aptomat về trạng thái cô lập nguồn theo quy trình kỹ thuật.

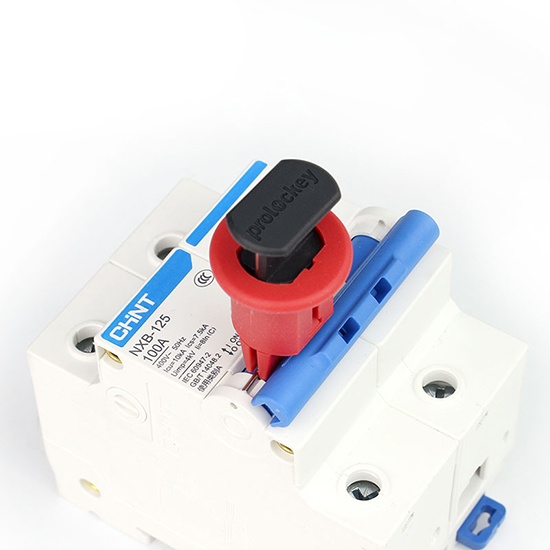

Bước 5: Lắp khóa PROLOCKEY POEW

Kiểm tra khoảng cách giữa các lỗ khóa của MCB.

Nếu phù hợp với cấu hình Pin Out Wide ≤ 20 mm, tiến hành lắp thiết bị bằng cơ cấu nút nhấn.

Không cần sử dụng dụng cụ.

Bước 6: Gắn ổ khóa an toàn

Gắn ổ khóa an toàn có đường kính càng khóa phù hợp, tối đa khoảng 7 mm theo thông tin sản phẩm.

Bước 7: Gắn thẻ cảnh báo

Gắn thẻ Lockout Tag để thông báo rằng thiết bị không được vận hành.

Bước 8: Xác minh trạng thái cô lập

Kiểm tra và xác minh rằng nguồn năng lượng đã được cô lập theo quy trình của doanh nghiệp trước khi bắt đầu công việc.

Những ưu điểm nổi bật của PROLOCKEY POEW

Thiết kế Pin Out Wide

Phù hợp với MCB có khoảng cách lỗ chốt không vượt quá 20 mm theo thông tin sản phẩm.

Lắp đặt không cần dụng cụ

Cơ cấu nút nhấn giúp thao tác nhanh bằng tay.

Sử dụng cho MCB một cực và nhiều cực

Phù hợp với các cấu hình aptomat tương thích.

Hỗ trợ ổ khóa đường kính càng đến khoảng 7 mm

Có thể kết hợp với nhiều loại ổ khóa an toàn LOTO phù hợp.

Vật liệu PP và nylon

Thiết kế nhẹ, phù hợp cho thiết bị Lockout công nghiệp.

Màu đỏ nổi bật

Giúp dễ dàng nhận biết trong tủ điện.

Nhỏ gọn và tiện dụng

Dễ bảo quản trong:

• Túi LOTO.
• Hộp dụng cụ.
• Lockout Station.
• Bộ LOTO điện.
• Xe đẩy bảo trì.

So sánh POEW với các loại khóa MCB khác

Trong hệ thống Lockout Tagout, các loại khóa MCB thường được lựa chọn dựa trên cấu trúc aptomat.

PROLOCKEY POEW thuộc nhóm Pin Out Wide, vì vậy người dùng nên kiểm tra khoảng cách lỗ và cấu trúc MCB trước khi lựa chọn.

Nhiệt độ sử dụng từ -20°C đến +80°C

Theo thông tin kỹ thuật, PROLOCKEY POEW có phạm vi nhiệt độ sử dụng:

-20°C đến +80°C

Phạm vi này phù hợp với nhiều môi trường công nghiệp thông thường.

Tuy nhiên, đối với các môi trường đặc biệt như:

• Nhiệt độ quá cao.
• Khu vực hóa chất.
• Môi trường ngoài trời khắc nghiệt.
• Khu vực có bức xạ nhiệt.
• Môi trường dễ cháy nổ.
• Điều kiện có yêu cầu đặc biệt về vật liệu.

cần kiểm tra thêm yêu cầu kỹ thuật và sự phù hợp của sản phẩm.

Câu hỏi thường gặp về PROLOCKEY POEW

PROLOCKEY POEW dùng cho loại aptomat nào?

POEW được thiết kế để khóa aptomat tép MCB có cấu trúc tương thích, đặc biệt là loại có khoảng cách lỗ chốt ≤ 20 mm theo thông tin sản phẩm.

POEW có cần dùng tua vít không?

Không. Sản phẩm sử dụng cơ cấu nút nhấn và được thiết kế để lắp đặt mà không cần dụng cụ.

POEW được làm bằng vật liệu gì?

Theo thông tin kỹ thuật, sản phẩm sử dụng polypropylene và nylon.

Màu của PROLOCKEY POEW là gì?

Sản phẩm có màu đỏ.

Có thể sử dụng cho MCB nhiều cực không?

Có thể sử dụng cho MCB một cực và nhiều cực có cấu trúc tương thích.

Càng ổ khóa có đường kính tối đa bao nhiêu?

Theo thông tin sản phẩm, thiết bị hỗ trợ ổ khóa có đường kính càng tối đa khoảng 7 mm.

Nhiệt độ sử dụng của POEW là bao nhiêu?

Theo thông tin kỹ thuật được cung cấp, sản phẩm có thể sử dụng trong phạm vi -20°C đến +80°C.

Kết luận

PROLOCKEY POEW Pin Out Wide MCB Lock là thiết bị khóa aptomat tép chuyên dụng trong hệ thống Lockout Tagout, được thiết kế cho các MCB có cấu trúc tương thích và khoảng cách giữa các lỗ chốt không vượt quá 20 mm.

Sản phẩm có thiết kế:

• Chốt Pin Out Wide.
• Lắp đặt bằng nút nhấn.
• Không cần dụng cụ.
• Sử dụng cho MCB một cực và nhiều cực tương thích.
• Hỗ trợ ổ khóa có đường kính càng khoảng 7 mm.
• Vật liệu polypropylene và nylon.
• Màu đỏ nổi bật.
• Phạm vi nhiệt độ sử dụng từ -20°C đến +80°C.

PROLOCKEY POEW phù hợp để trang bị trong bộ Lockout Tagout điện, hộp LOTO, tủ Lockout Station hoặc túi thiết bị cá nhân của kỹ thuật viên.

Khi được lựa chọn đúng với cấu trúc aptomat và kết hợp cùng ổ khóa an toàn, thẻ cảnh báo cùng quy trình Lockout Tagout phù hợp, POEW hỗ trợ doanh nghiệp kiểm soát điểm cô lập nguồn điện trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị.
