Khóa Aptomat MCB Schneider iC65/iC65N PROLOCKEY CBL91

PROLOCKEY CBL91 – Khóa Aptomat MCB Schneider iC65/iC65N | Miniature Circuit Breaker Safety Lockout

Giới thiệu PROLOCKEY CBL91

PROLOCKEY CBL91 là thiết bị khóa aptomat tép MCB – Miniature Circuit Breaker Lockout, được sử dụng trong hệ thống Lockout Tagout (LOTO) nhằm hỗ trợ cô lập và kiểm soát nguồn điện trong quá trình bảo trì, sửa chữa hoặc kiểm tra thiết bị.

Sản phẩm được thiết kế chuyên dụng cho các dòng aptomat Schneider iC65 hoặc iC65N, phù hợp với cả cấu hình MCB một cực và nhiều cực tùy theo vị trí và kiểu lắp đặt thực tế.

PROLOCKEY CBL91 sử dụng thiết kế chốt pin bên trong, giúp cố định thiết bị trực tiếp với tay gạt của aptomat tương thích. Sau khi được lắp đặt, khóa có thể kết hợp với ổ khóa an toàn cách điện và thẻ cảnh báo Lockout Tagout để giúp nhận biết và kiểm soát tình trạng thiết bị đang được cô lập.

Một trong những ưu điểm đáng chú ý của CBL91 là thiết kế lắp đặt không cần dụng cụ. Người sử dụng có thể thao tác bằng tay thông qua cơ cấu nút nhấn và núm xoay, giúp việc Lockout aptomat diễn ra nhanh chóng tại hiện trường.

Sản phẩm phù hợp cho:

• Nhà máy sản xuất.
• Tủ điện công nghiệp.
• Hệ thống phân phối điện.
• Hệ thống M&E.
• Đội bảo trì điện.
• Xưởng cơ khí.
• Dây chuyền sản xuất.
• Tòa nhà và công trình kỹ thuật.
• Dự án công nghiệp sử dụng aptomat Schneider iC65 hoặc iC65N.

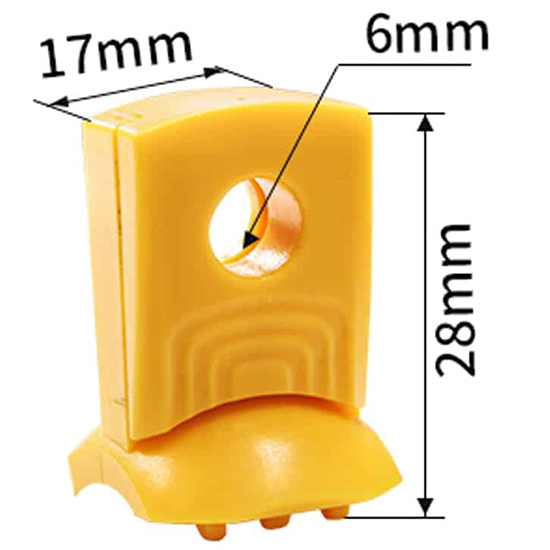

Thông số kỹ thuật PROLOCKEY CBL91

Khóa aptomat MCB Lockout là gì?

Trong hệ thống điện, MCB – Miniature Circuit Breaker được sử dụng phổ biến để đóng ngắt và bảo vệ các mạch điện.

Khi tiến hành bảo trì máy móc hoặc hệ thống điện, kỹ thuật viên thường phải đưa aptomat về trạng thái ngắt nguồn.

Tuy nhiên, việc chỉ chuyển tay gạt MCB sang vị trí OFF chưa đủ để đảm bảo rằng thiết bị sẽ không bị đóng điện lại bởi người khác.

Một nhân viên không biết thiết bị đang được bảo trì có thể vô tình:

• Đóng lại aptomat.
• Cấp điện cho thiết bị.
• Khởi động hệ thống.
• Làm máy móc vận hành ngoài ý muốn.
• Tạo ra nguy cơ điện giật hoặc tai nạn trong quá trình sửa chữa.

Vì vậy, hệ thống Lockout Tagout sử dụng các thiết bị khóa vật lý kết hợp với ổ khóa an toàn và thẻ cảnh báo để hỗ trợ kiểm soát nguồn năng lượng.

PROLOCKEY CBL91 là một thiết bị thuộc nhóm MCB Lockout, được thiết kế để khóa tay gạt của aptomat Schneider tương thích.

Chuyên dụng cho Schneider iC65 và iC65N

Một trong những đặc điểm quan trọng của PROLOCKEY CBL91 là thiết kế hướng đến dòng aptomat:

• Schneider iC65
• Schneider iC65N

Các dòng MCB khác nhau có thể có:

• Hình dạng tay gạt khác nhau.
• Kích thước khác nhau.
• Độ dày cần gạt khác nhau.
• Cấu trúc mặt trước khác nhau.
• Khoảng cách giữa các cực khác nhau.

Do đó, việc sử dụng khóa chuyên dụng hoặc khóa có thiết kế tương thích giúp tăng độ ổn định khi triển khai Lockout Tagout.

CBL91 có thể sử dụng cho:

• MCB một cực.
• MCB nhiều cực.
• Các aptomat được lắp cạnh nhau trong tủ điện, tùy thuộc vào cấu hình thực tế.

Trước khi trang bị số lượng lớn, doanh nghiệp nên kiểm tra trực tiếp model và cấu trúc aptomat thực tế để xác nhận khả năng tương thích.

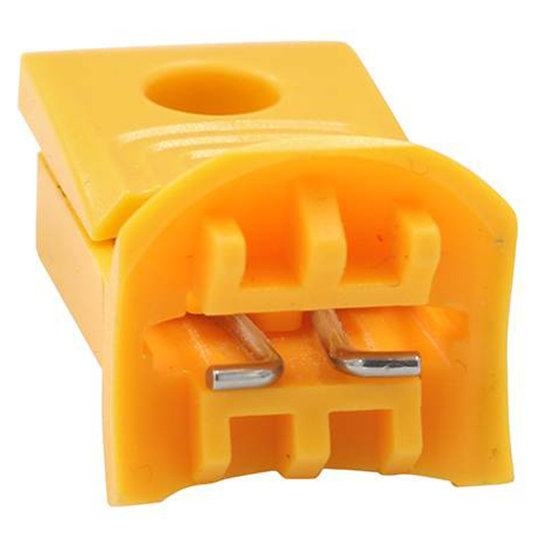

Thiết kế chốt pin – tăng khả năng cố định trên tay gạt MCB

Phần bên trong của thân khóa PROLOCKEY CBL91 sử dụng thiết kế chốt pin.

Cơ cấu này giúp thiết bị bám vào vị trí tay gạt của aptomat tương thích.

Khi được lắp đúng cách, thiết kế chốt giúp:

• Tăng độ ổn định của khóa.
• Hạn chế tình trạng thiết bị bị tuột khỏi tay gạt.
• Hỗ trợ cố định vị trí Lockout.
• Giúp tăng hiệu quả kiểm soát trạng thái aptomat.

Thiết kế này đặc biệt phù hợp với mục đích Lockout Tagout, trong đó thiết bị khóa cần được lắp chắc chắn tại điểm cô lập nguồn năng lượng.

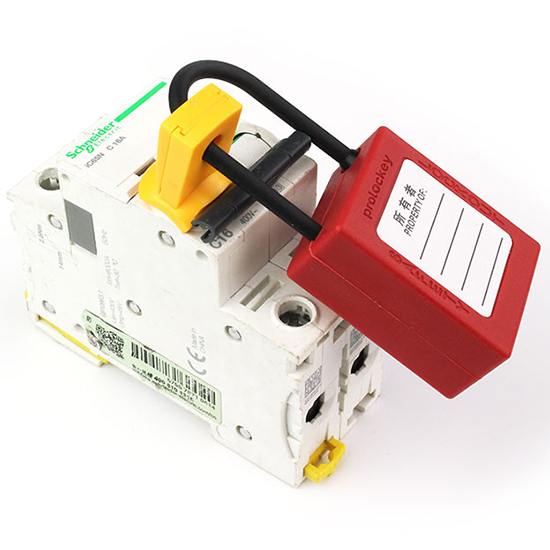

Sau khi lắp CBL91, người dùng có thể sử dụng thêm ổ khóa an toàn để cố định trạng thái khóa.

Lắp đặt không cần dụng cụ

PROLOCKEY CBL91 được thiết kế theo hướng đơn giản hóa thao tác Lockout.

Người dùng không cần chuẩn bị:

• Tua vít.
• Kìm.
• Cờ lê.
• Dụng cụ chuyên dụng.

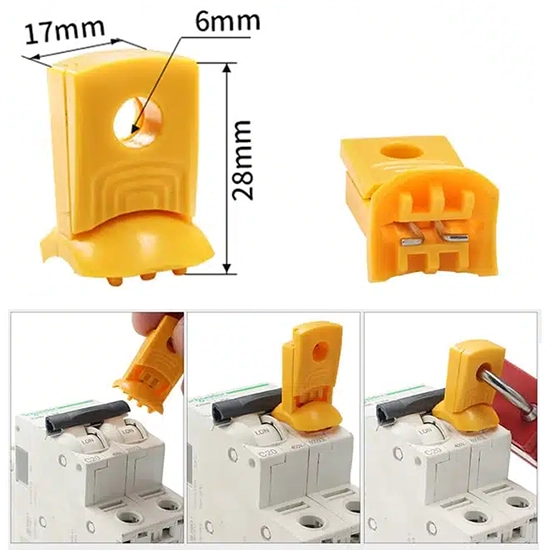

Theo hướng dẫn cấu hình sản phẩm, thao tác có thể được thực hiện bằng tay:

1. Nhấn hoặc thao tác phần nắp khóa có vị trí tạo độ bám.
2. Đưa thân khóa vào vị trí phù hợp với tay gạt aptomat.
3. Căn chỉnh thiết bị với cơ cấu khóa.
4. Đẩy phần nắp xuống để cố định.
5. Sử dụng ổ khóa an toàn và thẻ cảnh báo phù hợp.

Thiết kế này giúp kỹ thuật viên tiết kiệm thời gian, đặc biệt trong các hoạt động:

• Bảo trì định kỳ.
• Sửa chữa.
• Kiểm tra hệ thống điện.
• Cô lập nguồn trước khi làm việc.
• Bảo trì tại nhiều khu vực khác nhau.

Núm xoay tiện lợi – thao tác nhanh tại hiện trường

CBL91 sử dụng cơ cấu thumb wheel – núm xoay bằng ngón tay để hỗ trợ quá trình lắp đặt và cố định.

Thiết kế này mang lại một số lợi ích:

• Thao tác nhanh.
• Không cần dụng cụ.
• Dễ sử dụng trong tủ điện.
• Phù hợp với công việc bảo trì lưu động.
• Giảm số lượng dụng cụ cần mang theo.

Kỹ thuật viên có thể thực hiện thao tác trực tiếp tại vị trí làm việc theo hướng dẫn sử dụng của sản phẩm và quy trình Lockout Tagout của doanh nghiệp.

Có thể lắp khóa theo chiều dọc hoặc chiều ngang

Một ưu điểm của PROLOCKEY CBL91 là khả năng bố trí ổ khóa theo chiều dọc hoặc chiều ngang, tùy thuộc vào không gian và cấu trúc lắp đặt thực tế.

Điều này giúp thiết bị linh hoạt hơn khi làm việc trong:

• Tủ điện có không gian hạn chế.
• Hệ thống MCB lắp sát nhau.
• Tủ điện nhiều hàng.
• Các vị trí cần bố trí nhiều thiết bị Lockout.

Trong một số cấu hình, thiết bị cũng có thể được lắp tại các MCB nằm cạnh nhau, tùy thuộc vào kích thước thực tế của aptomat và không gian trong tủ điện.

Vật liệu ABS – thiết kế nhỏ gọn và phù hợp cho thiết bị LOTO

Theo thông tin kỹ thuật được cung cấp, PROLOCKEY CBL91 được sản xuất từ nhựa ABS.

Vật liệu ABS được sử dụng phổ biến trong nhiều loại thiết bị công nghiệp nhờ đặc tính:

• Trọng lượng nhẹ.
• Độ cứng phù hợp.
• Khả năng chịu va đập.
• Dễ gia công thành thiết kế nhỏ gọn.
• Phù hợp cho việc mang theo trong bộ Lockout Tagout.

CBL91 có kích thước nhỏ, dễ dàng bảo quản trong:

• Hộp thiết bị LOTO.
• Túi dụng cụ.
• Tủ thiết bị an toàn.
• Bộ Lockout Tagout cá nhân.
• Xe đẩy dụng cụ bảo trì.

Khả năng sử dụng trong điều kiện nhiệt độ công nghiệp

Theo thông tin cấu hình, PROLOCKEY CBL91 có phạm vi nhiệt độ sử dụng:

-20°C đến +80°C

Điều này giúp sản phẩm phù hợp với nhiều môi trường làm việc công nghiệp thông thường.

Tuy nhiên, khi sử dụng trong môi trường có:

• Nhiệt độ cao bất thường.
• Hóa chất ăn mòn.
• Độ ẩm đặc biệt cao.
• Môi trường ngoài trời lâu dài.
• Bức xạ nhiệt.
• Điều kiện công nghiệp đặc biệt.

doanh nghiệp nên kiểm tra thêm mức độ phù hợp của sản phẩm với điều kiện vận hành thực tế.

Ứng dụng của khóa aptomat PROLOCKEY CBL91

Nhà máy sản xuất

Trong các nhà máy, hệ thống điện thường được chia thành nhiều nhánh và được bảo vệ bằng MCB.

Khi bảo trì một thiết bị cụ thể, kỹ thuật viên cần xác định đúng nguồn điện và cô lập theo quy trình.

CBL91 hỗ trợ khóa các aptomat Schneider iC65 hoặc iC65N tương thích sau khi thực hiện thao tác cô lập.

Tủ điện điều khiển máy móc

Nhiều máy móc có tủ điện điều khiển riêng.

Trong quá trình:

• Sửa chữa.
• Thay thế linh kiện.
• Kiểm tra hệ thống.
• Bảo trì định kỳ.
• Vệ sinh thiết bị.

nguồn điện cần được kiểm soát theo quy trình an toàn.

Khóa MCB Lockout CBL91 giúp tạo điểm nhận biết trực quan tại aptomat đang được cô lập.

Hệ thống M&E

Đội kỹ thuật M&E thường làm việc với nhiều tủ điện, hệ thống phân phối và thiết bị điều khiển.

Việc trang bị các loại khóa aptomat chuyên dụng giúp đội kỹ thuật có thể lựa chọn thiết bị phù hợp với từng loại breaker.

CBL91 là lựa chọn phù hợp trong trường hợp hệ thống sử dụng Schneider iC65 hoặc iC65N tương thích.

Bảo trì công nghiệp

Trong các hoạt động bảo trì công nghiệp, thiết bị Lockout Tagout thường cần được mang đến nhiều vị trí khác nhau.

Với thiết kế nhỏ gọn, không cần dụng cụ, CBL91 phù hợp để bổ sung vào:

• Bộ LOTO cá nhân.
• Bộ LOTO điện.
• Hộp khóa an toàn.
• Xe đẩy bảo trì.
• Bộ thiết bị an toàn của đội kỹ thuật.

Hướng dẫn sử dụng PROLOCKEY CBL91

Việc sử dụng thiết bị Lockout Tagout cần tuân thủ quy trình an toàn của doanh nghiệp.

Quy trình tham khảo gồm:

Bước 1: Xác định nguồn năng lượng

Xác định chính xác aptomat đang cấp điện cho thiết bị cần bảo trì.

Cần kiểm tra tất cả các nguồn điện liên quan, bao gồm nguồn chính và nguồn phụ nếu có.

Bước 2: Thông báo cho người liên quan

Thông báo cho nhân viên vận hành và những người bị ảnh hưởng trước khi thực hiện cô lập nguồn.

Bước 3: Dừng thiết bị

Tắt máy theo đúng quy trình vận hành.

Bước 4: Ngắt nguồn

Chuyển aptomat Schneider iC65 hoặc iC65N tương thích về trạng thái cô lập theo quy trình kỹ thuật.

Bước 5: Lắp khóa CBL91

Đưa PROLOCKEY CBL91 vào vị trí tay gạt phù hợp.

Sử dụng cơ cấu chốt pin và thao tác núm xoay hoặc cơ cấu khóa bằng tay để cố định thiết bị.

Bước 6: Gắn ổ khóa an toàn

Sử dụng ổ khóa an toàn có kích thước càng khóa phù hợp, với thông tin sản phẩm cho phép đường kính càng khóa khoảng 7 mm.

Ổ khóa giúp cố định trạng thái Lockout.

Bước 7: Gắn thẻ cảnh báo

Gắn thẻ Lockout Tag để thông báo rằng thiết bị đang được bảo trì hoặc không được vận hành.

Bước 8: Xác minh trạng thái cô lập

Thực hiện kiểm tra theo quy trình an toàn trước khi bắt đầu công việc.

Chỉ tiến hành bảo trì khi đã xác nhận nguồn năng lượng được kiểm soát theo yêu cầu.

Ưu điểm nổi bật của PROLOCKEY CBL91

Thiết kế chuyên dụng cho Schneider

Phù hợp với dòng Schneider iC65 và iC65N tương thích.

Không cần dụng cụ

Người dùng có thể lắp đặt bằng tay, giúp tiết kiệm thời gian.

Thiết kế chốt pin

Giúp tăng khả năng cố định thiết bị trên tay gạt aptomat.

Phù hợp MCB một cực và nhiều cực

Có thể áp dụng tùy theo cấu hình thực tế của hệ thống.

Lắp đặt linh hoạt

Ổ khóa có thể bố trí theo chiều dọc hoặc ngang tùy thuộc vào không gian lắp đặt.

Vật liệu ABS

Thiết kế nhẹ, nhỏ gọn và phù hợp cho thiết bị Lockout Tagout.

Màu vàng dễ nhận biết

Giúp thiết bị dễ quan sát trong tủ điện và bộ dụng cụ an toàn.

Dễ dàng mang theo

Phù hợp với bộ LOTO cá nhân hoặc bộ thiết bị Lockout Tagout tổng hợp.

PROLOCKEY CBL91 phù hợp với những đối tượng nào?

Sản phẩm phù hợp cho:

• Kỹ thuật viên điện.
• Nhân viên bảo trì.
• Nhân viên cơ điện.
• Đội M&E.
• Nhân viên EHS/HSE.
• Nhà máy sản xuất.
• Xưởng cơ khí.
• Nhà thầu điện.
• Đơn vị bảo trì công nghiệp.
• Ban quản lý dự án.
• Doanh nghiệp sử dụng Schneider iC65/iC65N.

Lưu ý khi lựa chọn và sử dụng CBL91

Trước khi mua, cần kiểm tra:

• Model chính xác của aptomat.
• Dòng Schneider đang sử dụng.
• Cấu trúc tay gạt.
• Số cực của MCB.
• Kích thước và vị trí lắp đặt.
• Không gian giữa các aptomat.
• Đường kính càng khóa của ổ khóa an toàn.

Mặc dù CBL91 được mô tả là phù hợp với Schneider iC65 và iC65N, khả năng tương thích thực tế vẫn cần được xác nhận trực tiếp với model aptomat tại công trình.

Việc Lockout Tagout cũng cần được thực hiện bởi người đã được đào tạo và tuân thủ quy trình an toàn của doanh nghiệp.

Câu hỏi thường gặp về PROLOCKEY CBL91

PROLOCKEY CBL91 dùng cho aptomat nào?

CBL91 được thiết kế để sử dụng với aptomat Schneider iC65 hoặc iC65N tương thích, bao gồm cấu hình một cực hoặc nhiều cực tùy trường hợp lắp đặt.

CBL91 có cần dụng cụ để lắp đặt không?

Không. Theo thông tin sản phẩm, thiết bị được thiết kế để thao tác bằng tay mà không cần dụng cụ.

CBL91 được làm bằng vật liệu gì?

Sản phẩm được làm từ nhựa ABS.

Màu của PROLOCKEY CBL91 là gì?

Sản phẩm có màu vàng.

Nhiệt độ sử dụng của CBL91 là bao nhiêu?

Theo thông tin kỹ thuật được cung cấp, phạm vi nhiệt độ sử dụng là từ -20°C đến +80°C.

Có thể sử dụng cùng ổ khóa an toàn không?

Có. CBL91 được thiết kế để sử dụng kết hợp với ổ khóa an toàn và thẻ cảnh báo trong quy trình Lockout Tagout. Thông tin sản phẩm đề cập đến ổ khóa có đường kính càng khóa khoảng 7 mm.

Mỗi bộ có bao nhiêu sản phẩm?

Quy cách gồm 1 khóa aptomat PROLOCKEY CBL91.

Kết luận

PROLOCKEY CBL91 Miniature Circuit Breaker Safety Lockout là giải pháp khóa aptomat an toàn nhỏ gọn, được thiết kế cho các dòng Schneider iC65 và iC65N tương thích.

Với thiết kế chốt pin giúp cố định trên tay gạt, cơ cấu lắp đặt không cần dụng cụ, khả năng sử dụng cho MCB một cực hoặc nhiều cực và vật liệu nhựa ABS, sản phẩm phù hợp để bổ sung vào hệ thống Lockout Tagout điện công nghiệp.

CBL91 là lựa chọn phù hợp cho doanh nghiệp cần kiểm soát aptomat trong quá trình:

• Bảo trì máy móc.
• Sửa chữa hệ thống điện.
• Kiểm tra thiết bị.
• Bảo dưỡng định kỳ.
• Thực hiện quy trình Lockout Tagout.

Khi kết hợp với ổ khóa an toàn, thẻ cảnh báo và quy trình LOTO phù hợp, PROLOCKEY CBL91 giúp tạo ra một điểm kiểm soát trực quan tại aptomat đang được cô lập, hỗ trợ nâng cao tính tổ chức và quản lý an toàn trong môi trường công nghiệp.
