Khóa Aptomat tép có khe mở từ 11-13 mm PROLOCKEY POWT

PROLOCKEY POWT – Khóa Aptomat MCB Pin Out Wide Toggles | Miniature Circuit Breaker Lockout

Giới thiệu khóa aptomat PROLOCKEY POWT

PROLOCKEY POWT là thiết bị khóa aptomat tép MCB (Miniature Circuit Breaker Lockout) được sử dụng trong hệ thống Lockout Tagout – LOTO, hỗ trợ cô lập và kiểm soát nguồn điện trong quá trình bảo trì, sửa chữa, kiểm tra hoặc vệ sinh thiết bị.

Sản phẩm thuộc dòng Pin Out Wide Toggles Circuit Breaker Lockout, được thiết kế phù hợp với phần tay gạt của đa số aptomat tép có khe mở từ 11 mm đến 13 mm.

Trong môi trường công nghiệp, việc chỉ chuyển aptomat sang vị trí OFF không phải lúc nào cũng đủ để ngăn chặn nguy cơ cấp điện trở lại. Nếu không có biện pháp khóa vật lý, người khác có thể vô tình đóng lại aptomat trong khi kỹ thuật viên đang thực hiện công việc.

PROLOCKEY POWT được sử dụng để hỗ trợ khóa tay gạt MCB ở trạng thái cô lập. Khi kết hợp với ổ khóa an toàn cách điện và thẻ cảnh báo Lockout Tagout, thiết bị giúp tạo điểm kiểm soát trực quan tại nguồn điện.

Với thiết kế nhỏ gọn, lắp đặt bằng tay và không cần dụng cụ, POWT phù hợp để trang bị trong:

• Bộ Lockout Tagout điện.
• Túi LOTO cá nhân.
• Hộp thiết bị an toàn.
• Lockout Station.
• Tủ thiết bị bảo trì.
• Xe đẩy dụng cụ kỹ thuật.

Thông số kỹ thuật PROLOCKEY POWT

Pin Out Wide Toggles Circuit Breaker Lockout là gì?

Pin Out Wide Toggles Circuit Breaker Lockout là loại khóa được thiết kế để cố định trên tay gạt của aptomat tép tương thích.

Điểm đặc trưng của PROLOCKEY POWT là thiết kế phù hợp với phần tay gạt MCB có khe mở từ 11 mm đến 13 mm.

Cơ cấu chốt bên trong giúp thiết bị bám vào vị trí tay gạt. Sau khi khóa được lắp đúng cách, người sử dụng có thể gắn thêm ổ khóa an toàn để duy trì trạng thái Lockout.

Mục đích chính của thiết bị là hỗ trợ kiểm soát việc thao tác với aptomat trong thời gian thiết bị hoặc hệ thống đang được:

• Bảo trì.
• Sửa chữa.
• Kiểm tra.
• Hiệu chỉnh.
• Vệ sinh.
• Thay thế linh kiện.

Vì sao cần khóa aptomat trong quy trình Lockout Tagout?

Điện năng là một trong những nguồn năng lượng nguy hiểm phổ biến nhất trong môi trường công nghiệp.

Một thiết bị có thể được ngắt bằng aptomat, nhưng nếu aptomat có thể dễ dàng được đóng lại thì nguồn điện vẫn có nguy cơ được cấp trở lại.

Điều này có thể dẫn đến các tình huống như:

• Máy móc khởi động ngoài ý muốn.
• Thiết bị điện được cấp điện khi đang sửa chữa.
• Người lao động tiếp xúc với nguồn điện.
• Phát sinh nguy cơ điện giật.
• Hư hỏng thiết bị.
• Gián đoạn hoạt động sản xuất.

Hệ thống Lockout Tagout – LOTO sử dụng các thiết bị khóa và thẻ cảnh báo để hỗ trợ kiểm soát nguồn năng lượng nguy hiểm.

PROLOCKEY POWT đóng vai trò là thiết bị khóa chuyên dụng cho MCB tương thích.

Khi kết hợp cùng:

• Ổ khóa an toàn.
• Thẻ cảnh báo Lockout Tag.
• Quy trình cô lập năng lượng.
• Quy trình kiểm tra và xác minh.

POWT giúp tạo thêm một lớp kiểm soát tại điểm ngắt nguồn điện.

Phù hợp với MCB có khe tay gạt từ 11 mm đến 13 mm

Theo thông tin sản phẩm, PROLOCKEY POWT phù hợp với phần tay gạt của đa số aptomat tép có:

Khe mở từ 11 mm đến 13 mm.

Đây là thông số quan trọng khi lựa chọn khóa aptomat.

Trên thị trường hiện nay, MCB có rất nhiều kiểu thiết kế khác nhau. Mặc dù có thể có cùng dòng điện định mức hoặc cùng số cực, cấu trúc tay gạt vẫn có thể khác nhau.

Trước khi lựa chọn POWT, cần kiểm tra:

• Kích thước phần tay gạt.
• Độ rộng khe mở.
• Cấu trúc mặt trước của aptomat.
• Không gian lắp đặt.
• Khả năng sử dụng ổ khóa.
• Vị trí các aptomat lắp cạnh nhau.

Việc lựa chọn đúng loại khóa giúp thiết bị được cố định tốt hơn và thuận tiện hơn khi triển khai Lockout Tagout.

Thiết kế chốt bên trong giúp cố định trên aptomat

Phần bên trong thân khóa PROLOCKEY POWT sử dụng cơ cấu chốt pin.

Khi được lắp đúng vào aptomat tương thích, chốt giúp:

• Tạo điểm bám với tay gạt.
• Hỗ trợ cố định thiết bị.
• Hạn chế khả năng khóa bị tuột trong quá trình sử dụng.
• Tăng tính ổn định của điểm Lockout.

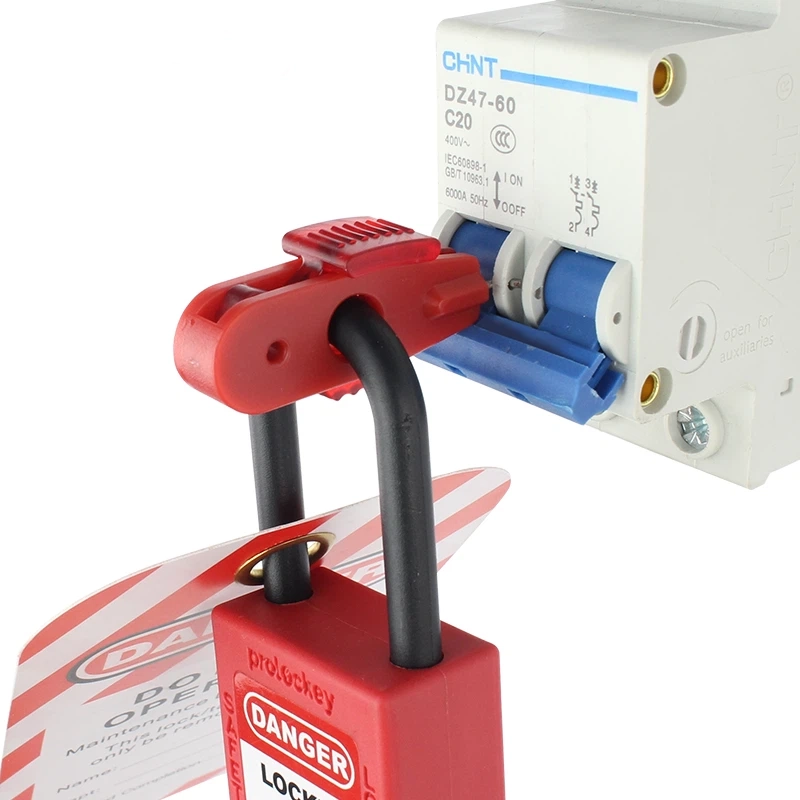

Sau khi cố định thiết bị, người sử dụng có thể gắn ổ khóa an toàn qua lỗ khóa.

Thiết kế này đặc biệt hữu ích trong môi trường có nhiều thiết bị điện, nơi kỹ thuật viên cần xác định rõ điểm nguồn nào đang được cô lập.

Lắp đặt không cần dụng cụ

Một trong những ưu điểm đáng chú ý của PROLOCKEY POWT là khả năng lắp đặt bằng tay.

Người dùng không cần sử dụng:

• Tua vít.
• Kìm.
• Cờ lê.
• Dụng cụ chuyên dụng.

Theo thiết kế sản phẩm, thao tác lắp đặt được thực hiện bằng cách sử dụng ngón tay tác động vào phần nắp khóa có các vị trí tạo độ bám.

Quy trình thao tác tham khảo:

1. Đưa aptomat về trạng thái cô lập theo quy trình.
2. Dùng ngón tay nhấn phần bên của nắp khóa.
3. Mở cơ cấu khóa.
4. Căn chỉnh thân khóa với tay gạt của MCB tương thích.
5. Đưa thiết bị vào đúng vị trí.
6. Đóng và cố định nắp khóa.
7. Gắn ổ khóa an toàn.
8. Gắn thẻ cảnh báo LOTO nếu áp dụng.

Thiết kế này giúp tiết kiệm thời gian và thuận tiện cho kỹ thuật viên khi thực hiện Lockout tại hiện trường.

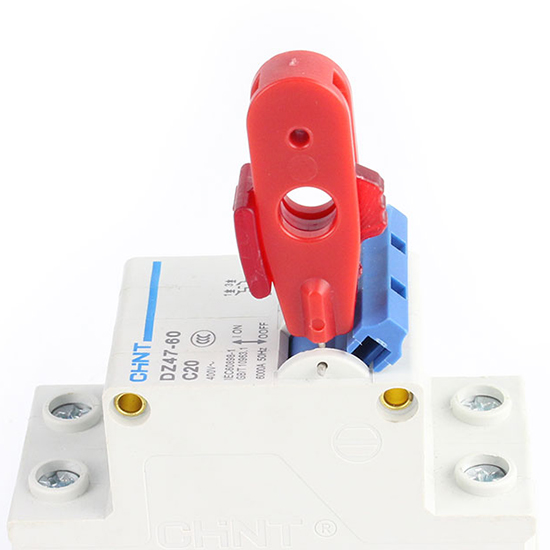

Có thể bố trí ổ khóa theo chiều dọc hoặc chiều ngang

PROLOCKEY POWT cho phép bố trí ổ khóa theo hướng phù hợp với không gian lắp đặt.

Tùy theo cấu trúc tủ điện và vị trí của aptomat, ổ khóa có thể được bố trí:

• Theo chiều dọc.
• Theo chiều ngang.

Điều này giúp tăng tính linh hoạt khi làm việc trong các tủ điện có:

• Không gian hạn chế.
• Nhiều aptomat lắp sát nhau.
• Hệ thống MCB bố trí theo hàng.
• Nhiều thiết bị Lockout được sử dụng cùng lúc.

Theo mô tả sản phẩm, POWT cũng có thể được lắp cạnh các MCB liền kề trong trường hợp cấu trúc thực tế cho phép.

Vật liệu ABS và PC

PROLOCKEY POWT sử dụng kết hợp nhiều loại vật liệu:

Thân khóa: Nhựa kỹ thuật ABS

ABS giúp tạo nên phần thân khóa có đặc tính phù hợp với thiết kế thiết bị công nghiệp nhỏ gọn.

Phần tay gạt hoặc nắp: Polycarbonate PC

PC được sử dụng cho bộ phận tay gạt/nắp theo thông tin kỹ thuật của sản phẩm.

Chốt khóa: Thép không gỉ

Phần chốt được chế tạo từ thép không gỉ, hỗ trợ cơ cấu cố định của thiết bị.

Sự kết hợp giữa các vật liệu giúp sản phẩm đáp ứng yêu cầu về cấu trúc, độ nhỏ gọn và khả năng sử dụng trong môi trường công nghiệp thông thường.

Thân khóa có tính cách điện

Theo thông tin kỹ thuật, phần thân PROLOCKEY POWT có đặc tính cách điện.

Đây là một đặc điểm phù hợp với mục đích sử dụng trong hệ thống Lockout Tagout cho thiết bị điện.

Tuy nhiên, cần lưu ý rằng thiết bị Lockout không thay thế cho các biện pháp an toàn điện khác.

Người sử dụng vẫn cần tuân thủ:

• Quy trình Lockout Tagout.
• Quy trình an toàn điện.
• Yêu cầu sử dụng PPE.
• Quy trình kiểm tra nguồn điện.
• Quy trình xác minh trạng thái mất điện.

Không nên dựa hoàn toàn vào thiết bị khóa để xác định rằng hệ thống đã an toàn.

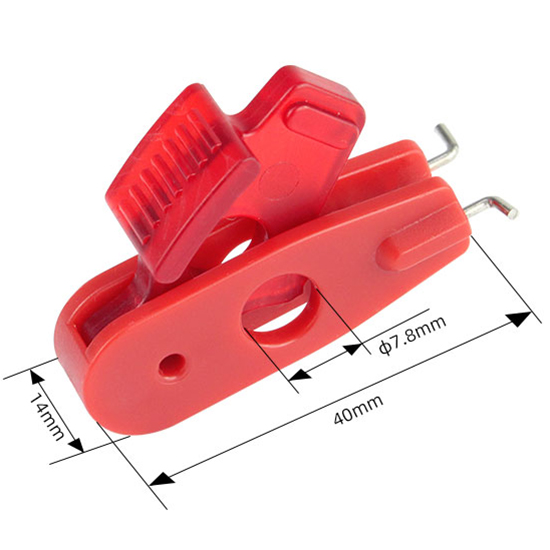

Lỗ khóa đường kính 7,8 mm

PROLOCKEY POWT có:

Đường kính lỗ khóa 7,8 mm.

Thông số này cần được xem xét khi lựa chọn ổ khóa an toàn.

Doanh nghiệp nên kiểm tra:

• Đường kính càng khóa.
• Hình dạng càng khóa.
• Khả năng lắp qua lỗ khóa.
• Không gian thao tác trong tủ điện.

Việc lựa chọn ổ khóa phù hợp giúp thao tác Lockout thuận tiện hơn.

Phù hợp với quản lý Lockout cá nhân

Theo thông tin sản phẩm, POWT được thiết kế theo hướng quản lý khóa cho một người.

Trong hệ thống Lockout Tagout cá nhân, người thực hiện công việc có thể sử dụng ổ khóa an toàn riêng của mình để kiểm soát điểm cô lập.

Điều này giúp xác định:

• Ai đang thực hiện công việc.
• Điểm nào đang được khóa.
• Thiết bị nào đang trong trạng thái bảo trì.

Trong trường hợp có nhiều người cùng tham gia công việc, doanh nghiệp có thể áp dụng các giải pháp quản lý khóa nhóm như:

• Lockout Hasp.
• Group Lockout Box.
• Lock Box.
• Hệ thống quản lý khóa theo quy trình nội bộ.

Phạm vi nhiệt độ sử dụng -20°C đến +90°C

Theo thông số kỹ thuật, PROLOCKEY POWT có phạm vi nhiệt độ sử dụng:

-20°C đến +90°C

Điều này giúp sản phẩm phù hợp với nhiều môi trường công nghiệp và kỹ thuật thông thường.

So với một số thiết bị Lockout có giới hạn nhiệt độ thấp hơn, phạm vi đến +90°C giúp POWT có thể được cân nhắc cho các khu vực có nhiệt độ môi trường tương đối cao.

Tuy nhiên, đối với môi trường đặc biệt như:

• Nhiệt độ vượt giới hạn sản phẩm.
• Hóa chất ăn mòn mạnh.
• Khu vực dễ cháy nổ.
• Bức xạ nhiệt trực tiếp.
• Điều kiện ngoài trời khắc nghiệt.

cần đánh giá thêm mức độ phù hợp trước khi sử dụng.

Kích thước nhỏ gọn 44 × 21 × 13 mm

PROLOCKEY POWT có kích thước:

44 × 21 × 13 mm

Trọng lượng tịnh khoảng:

0,005 kg – tương đương 5 gram.

Kích thước nhỏ giúp sản phẩm dễ dàng mang theo.

Người sử dụng có thể bảo quản POWT trong:

• Túi LOTO cá nhân.
• Hộp thiết bị.
• Tủ Lockout Station.
• Bộ khóa điện.
• Túi dụng cụ kỹ thuật.

Đây là ưu điểm đối với các đội bảo trì cần mang theo nhiều loại khóa aptomat khác nhau để phù hợp với từng cấu hình MCB.

Ứng dụng của PROLOCKEY POWT

Nhà máy sản xuất

Trong nhà máy, mỗi máy hoặc khu vực có thể được cấp nguồn từ một hoặc nhiều MCB.

Khi bảo trì, kỹ thuật viên cần xác định đúng nguồn điện và thực hiện cô lập theo quy trình.

POWT có thể được sử dụng cho các MCB có phần tay gạt tương thích với kích thước 11–13 mm.

Tủ điện công nghiệp

Tủ điện công nghiệp thường chứa nhiều aptomat đặt cạnh nhau.

Thiết kế nhỏ gọn của POWT giúp thuận tiện khi cần bố trí thiết bị Lockout trong không gian giới hạn.

Hệ thống cơ điện M&E

Kỹ thuật viên M&E thường xuyên thực hiện các công việc:

• Bảo trì.
• Kiểm tra.
• Sửa chữa.
• Thay thế thiết bị.
• Kiểm tra tủ điện.

Việc trang bị nhiều loại MCB Lockout giúp kỹ thuật viên có giải pháp phù hợp với các kiểu aptomat khác nhau.

Xưởng cơ khí và bảo trì máy móc

Trước khi thực hiện bảo trì:

• Máy cắt.
• Máy ép.
• Băng tải.
• Máy gia công.
• Thiết bị tự động.
• Hệ thống sản xuất.

nguồn điện cần được kiểm soát theo quy trình an toàn.

POWT có thể là một thành phần trong bộ Lockout Tagout điện của doanh nghiệp.

Hướng dẫn sử dụng PROLOCKEY POWT

Dưới đây là quy trình tham khảo. Người sử dụng cần tuân thủ quy trình Lockout Tagout và yêu cầu an toàn thực tế tại doanh nghiệp.

Bước 1: Xác định nguồn điện

Xác định đúng MCB cấp nguồn cho thiết bị cần bảo trì.

Bước 2: Thông báo cho người liên quan

Thông báo cho nhân viên vận hành và các cá nhân bị ảnh hưởng.

Bước 3: Dừng thiết bị

Thực hiện quy trình dừng máy theo hướng dẫn vận hành.

Bước 4: Ngắt nguồn

Chuyển aptomat về trạng thái OFF hoặc trạng thái cô lập theo quy trình kỹ thuật.

Bước 5: Kiểm tra khả năng tương thích

Đo hoặc kiểm tra phần tay gạt MCB.

POWT phù hợp với khe mở tay gạt từ 11 mm đến 13 mm theo thông tin sản phẩm.

Bước 6: Lắp PROLOCKEY POWT

Mở cơ cấu khóa bằng thao tác tay.

Đưa thiết bị vào vị trí phù hợp trên tay gạt aptomat.

Đóng nắp khóa và cố định thiết bị.

Bước 7: Gắn ổ khóa an toàn

Lắp ổ khóa phù hợp qua lỗ khóa có đường kính 7,8 mm.

Bước 8: Gắn thẻ cảnh báo

Gắn thẻ Lockout Tag để cảnh báo rằng thiết bị đang được bảo trì.

Bước 9: Xác minh trạng thái cô lập

Kiểm tra và xác nhận rằng nguồn năng lượng đã được kiểm soát theo quy trình trước khi bắt đầu công việc.

Ưu điểm nổi bật của PROLOCKEY POWT

• Thiết kế Pin Out Wide Toggles.
• Phù hợp với MCB có khe tay gạt 11–13 mm.
• Lắp đặt nhanh bằng tay.
• Không cần dụng cụ.
• Thiết kế chốt bên trong giúp cố định thiết bị.
• Có thể bố trí ổ khóa theo chiều dọc hoặc ngang.
• Thân khóa bằng nhựa kỹ thuật ABS.
• Nắp hoặc tay gạt bằng PC Polycarbonate.
• Chốt bằng thép không gỉ.
• Thân khóa có tính cách điện theo thông tin sản phẩm.
• Đường kính lỗ khóa 7,8 mm.
• Phù hợp quản lý Lockout cá nhân.
• Nhiệt độ sử dụng -20°C đến +90°C.
• Kích thước nhỏ gọn 44 × 21 × 13 mm.
• Trọng lượng chỉ khoảng 5 gram.

Câu hỏi thường gặp về PROLOCKEY POWT

PROLOCKEY POWT dùng cho loại aptomat nào?

POWT phù hợp với đa số aptomat tép MCB có phần tay gạt hoặc khe mở tương thích trong khoảng 11–13 mm.

POWT có cần dụng cụ để lắp đặt không?

Không. Sản phẩm được thiết kế để thao tác bằng tay.

Thân khóa được làm từ vật liệu gì?

Thân khóa được làm từ nhựa kỹ thuật ABS.

Phần nắp hoặc tay gạt làm bằng gì?

Theo thông tin kỹ thuật, phần tay gạt/nắp được làm từ polycarbonate PC.

Chốt khóa làm bằng vật liệu gì?

Chốt được làm từ thép không gỉ.

Lỗ khóa có kích thước bao nhiêu?

Đường kính lỗ khóa là 7,8 mm.

Nhiệt độ sử dụng của POWT là bao nhiêu?

Theo thông số sản phẩm, phạm vi nhiệt độ sử dụng từ -20°C đến +90°C.

Kích thước sản phẩm là bao nhiêu?

Kích thước của PROLOCKEY POWT là:

44 × 21 × 13 mm.

POWT có thể sử dụng trong bộ Lockout Tagout cá nhân không?

Có. Kích thước nhỏ gọn giúp sản phẩm phù hợp để mang theo trong túi hoặc hộp LOTO cá nhân.

Kết luận

PROLOCKEY POWT Pin Out Wide Toggles Circuit Breaker Lockout là thiết bị khóa aptomat tép chuyên dụng trong hệ thống Lockout Tagout điện, phù hợp với các MCB có phần tay gạt hoặc khe mở từ 11 mm đến 13 mm.

Với thiết kế:

• Không cần dụng cụ.
• Cơ cấu chốt giúp cố định trên MCB.
• Thân ABS cách điện.
• Nắp PC Polycarbonate.
• Chốt thép không gỉ.
• Lỗ khóa đường kính 7,8 mm.
• Kích thước nhỏ gọn.
• Phạm vi nhiệt độ từ -20°C đến +90°C.

PROLOCKEY POWT là lựa chọn phù hợp để bổ sung vào bộ LOTO điện chuyên dụng, phục vụ cho các hoạt động bảo trì, sửa chữa và kiểm tra hệ thống điện công nghiệp.

Việc lựa chọn đúng thiết bị Lockout cần dựa trên kích thước và cấu trúc thực tế của aptomat. Khi kết hợp cùng ổ khóa an toàn, thẻ cảnh báo và quy trình Lockout Tagout phù hợp, PROLOCKEY POWT giúp doanh nghiệp tổ chức và kiểm soát tốt hơn các điểm cô lập nguồn điện trong quá trình bảo trì.
