1. Tổng quan về Prolockey CBL101

Prolockey CBL101 là thiết bị khóa an toàn dành cho cầu dao tự động loại nhỏ, MCB, CB tép và các loại miniature circuit breaker có cấu tạo tay gạt phù hợp. Sản phẩm được phát triển để sử dụng trong hệ thống Lockout/Tagout – LOTO, giúp cô lập và kiểm soát nguồn điện trong quá trình bảo trì, sửa chữa, kiểm tra máy móc và thiết bị điện.

Điểm nổi bật của CBL101 là thiết kế chuyên dụng cho các loại CB có khoảng cách lỗ tại vị trí tay gạt dưới 11 mm, đồng thời hỗ trợ sử dụng cho CB một cực và nhiều cực khi đáp ứng điều kiện tương thích.

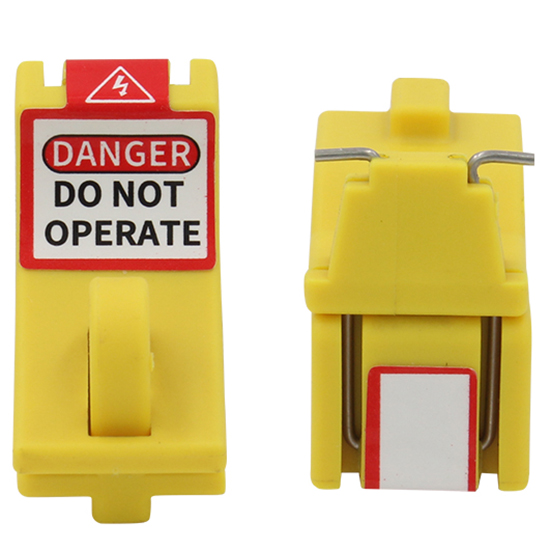

Thiết bị có cấu tạo nhỏ gọn, màu vàng nổi bật, dễ nhận biết trong tủ điện và khu vực máy móc. Thân khóa được chế tạo từ nhựa kỹ thuật Nylon PA6, trong khi chốt khóa sử dụng thép không gỉ, tạo nên kết cấu nhẹ nhưng phù hợp với yêu cầu sử dụng trong môi trường công nghiệp.

Theo thông số kỹ thuật được cung cấp, Prolockey CBL101 có kích thước khoảng 37 × 17,5 × 26,8 mm, trọng lượng chỉ 0,0082 kg, tương đương khoảng 8,2 g. Thiết bị có thể kết hợp với ổ khóa an toàn LOTO để ngăn việc thao tác đóng hoặc mở CB ngoài ý muốn.

Trong các chương trình an toàn điện, CBL101 không chỉ là một phụ kiện khóa CB mà còn là một thành phần trong hệ thống kiểm soát năng lượng nguy hiểm, đặc biệt hữu ích đối với doanh nghiệp đang triển khai quy trình LOTO cho máy móc, dây chuyền sản xuất và tủ điện.

2. Prolockey CBL101 dùng để làm gì?

Mục đích chính của Prolockey CBL101 là khóa cơ cấu đóng/cắt của CB tép hoặc MCB sau khi nguồn điện đã được cô lập theo quy trình an toàn.

Trong quá trình bảo trì, một trong những rủi ro phổ biến là người khác vô tình đóng lại CB trong khi kỹ thuật viên vẫn đang làm việc trên máy hoặc hệ thống điện. Nếu chỉ sử dụng biển cảnh báo hoặc thông báo bằng lời nói, việc kiểm soát nguồn năng lượng vẫn phụ thuộc nhiều vào ý thức của người vận hành.

Với thiết bị khóa CBL101, CB được gắn một cơ cấu khóa vật lý và có thể khóa bằng ổ khóa LOTO. Khi đó, người không được phép sẽ khó thao tác thay đổi trạng thái của CB.

CBL101 thường được sử dụng trong các trường hợp:

• Bảo trì máy móc công nghiệp.
• Sửa chữa tủ điện.
• Kiểm tra hệ thống điện.
• Bảo trì dây chuyền sản xuất.
• Sửa chữa động cơ và thiết bị điện.
• Bảo trì hệ thống HVAC.
• Bảo trì máy bơm.
• Bảo trì băng tải.
• Bảo dưỡng thiết bị tự động hóa.
• Cô lập nguồn điện trước khi sửa chữa.
• Triển khai chương trình LOTO tại nhà máy.
• Kiểm soát nguồn điện tại công trường và khu vực kỹ thuật.

3. Thiết kế chuyên dụng cho MCB có khoảng cách lỗ dưới 11 mm

Một đặc điểm quan trọng của Prolockey CBL101 là khả năng sử dụng cho phần lớn loại MCB có khoảng cách lỗ tại tay gạt dưới 11 mm, theo thông tin kỹ thuật của sản phẩm.

Đây là thông số cần đặc biệt quan tâm khi lựa chọn thiết bị khóa MCB.

Mặc dù nhiều loại CB trên thị trường có hình thức tương đối giống nhau, kích thước tay gạt, khoảng cách lỗ, vị trí khóa và cấu tạo cơ khí có thể khác nhau giữa từng nhà sản xuất hoặc từng dòng sản phẩm.

Vì vậy, không nên lựa chọn CBL101 chỉ dựa trên tên thương hiệu CB. Cần kiểm tra trực tiếp:

• Khoảng cách lỗ trên tay gạt.
• Hình dạng tay gạt.
• Kích thước CB.
• Vị trí có thể lắp thiết bị khóa.
• Số cực của CB.
• Khả năng kết hợp với ổ khóa LOTO.
• Không gian thao tác xung quanh CB.

Theo thông tin sản phẩm, khoảng cách lỗ phù hợp là dưới 11 mm.

Đối với dự án triển khai số lượng lớn, nên thử mẫu CBL101 trực tiếp trên model CB thực tế trước khi đặt hàng toàn bộ.

4. Cấu tạo bằng Nylon PA6 bền nhẹ

Thân Prolockey CBL101 được chế tạo từ Nylon PA6 – Polyamide 6, một loại nhựa kỹ thuật được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp.

Việc sử dụng Nylon PA6 giúp thiết bị có trọng lượng thấp nhưng vẫn duy trì độ cứng cần thiết cho một thiết bị khóa cơ khí nhỏ.

Trọng lượng sản phẩm chỉ khoảng 0,0082 kg, tương đương khoảng 8,2 g.

Thiết kế nhẹ mang lại nhiều lợi ích trong quá trình sử dụng:

• Dễ mang theo trong bộ LOTO cá nhân.
• Không tạo tải đáng kể lên tay gạt CB.
• Dễ thao tác trong không gian tủ điện.
• Thuận tiện cho kỹ thuật viên bảo trì.
• Có thể dự trữ số lượng lớn trong kho.
• Dễ kết hợp với ổ khóa và thẻ Tagout.

Bên cạnh đó, màu vàng của thân khóa tạo độ tương phản cao với nhiều thiết bị điện màu đen, trắng hoặc xám, giúp nhân viên dễ dàng nhận biết rằng CB đang được áp dụng biện pháp khóa LOTO.

5. Chốt khóa bằng thép không gỉ

Phần chốt của Prolockey CBL101 sử dụng thép không gỉ.

Đây là bộ phận có vai trò quan trọng trong cơ cấu khóa, giúp liên kết thiết bị với vị trí tay gạt của CB và tạo điều kiện để gắn ổ khóa an toàn.

So với việc sử dụng hoàn toàn vật liệu nhựa, chốt kim loại giúp tăng khả năng chịu tác động cơ học trong quá trình lắp đặt và tháo dỡ.

Thép không gỉ cũng là lựa chọn phù hợp cho các thiết bị cần sử dụng trong môi trường công nghiệp, nơi thiết bị có thể tiếp xúc với độ ẩm, bụi hoặc các điều kiện môi trường khác nhau.

Kết cấu:

Thân Nylon PA6 + chốt thép không gỉ

tạo nên một thiết bị có trọng lượng nhẹ nhưng vẫn đáp ứng yêu cầu cơ bản của ứng dụng khóa CB trong hệ thống LOTO.

6. Khóa CB một cực và nhiều cực

Prolockey CBL101 được thiết kế để sử dụng cho CB một cực và nhiều cực, với điều kiện cấu tạo của CB đáp ứng yêu cầu tương thích.

Trong hệ thống điện công nghiệp, có thể tồn tại nhiều loại MCB khác nhau. Một số CB điều khiển một mạch điện riêng, trong khi những CB khác điều khiển nhiều cực hoặc nhiều pha.

Khả năng hỗ trợ cả thiết bị một cực và nhiều cực giúp CBL101 có phạm vi ứng dụng linh hoạt hơn trong các tủ điện.

Tuy nhiên, người sử dụng vẫn cần xác nhận hình dạng và kích thước của tay gạt trước khi lắp đặt.

Đặc biệt, thông số khoảng cách lỗ dưới 11 mm là một trong những tiêu chí quan trọng để đánh giá khả năng tương thích.

7. Lắp đặt không cần dụng cụ

Một ưu điểm đáng chú ý của Prolockey CBL101 là không yêu cầu dụng cụ chuyên dụng khi lắp đặt.

Trong hoạt động bảo trì công nghiệp, kỹ thuật viên thường phải di chuyển giữa nhiều khu vực và xử lý nhiều điểm cô lập năng lượng khác nhau. Một thiết bị LOTO có thể lắp đặt nhanh bằng thao tác thủ công sẽ giúp giảm thời gian chuẩn bị.

Quy trình cơ bản có thể thực hiện như sau:

Bước 1: Xác định đúng CB

Xác định chính xác CB điều khiển nguồn năng lượng của thiết bị cần bảo trì.

Bước 2: Ngắt nguồn

Đưa CB về trạng thái ngắt theo quy trình an toàn điện của doanh nghiệp.

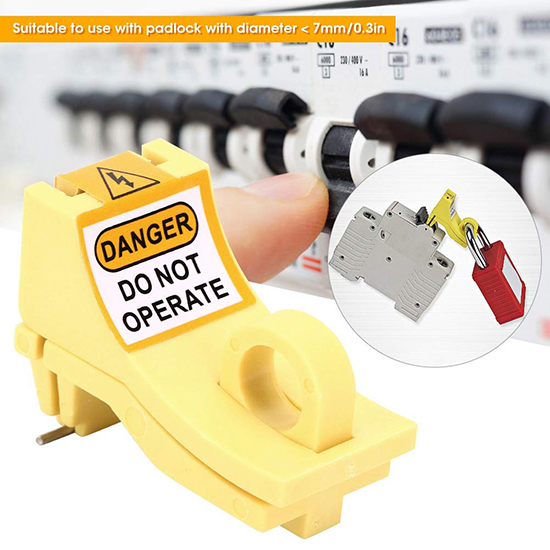

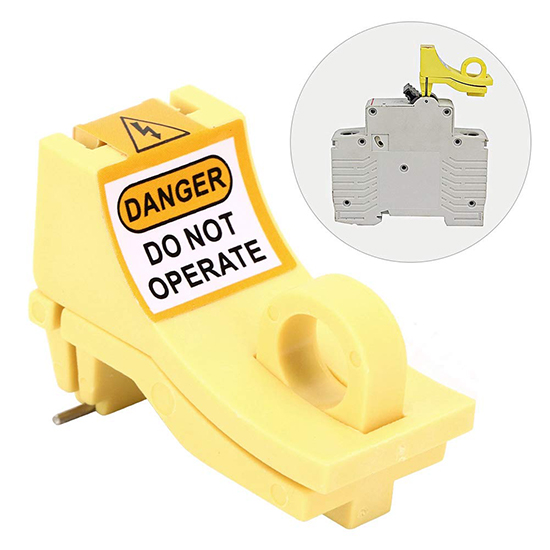

Bước 3: Đặt CBL101 vào vị trí khóa

Đưa thiết bị khóa vào phần tay gạt của CB, đảm bảo các vị trí khóa ăn khớp chính xác.

Bước 4: Kiểm tra độ ổn định

Kiểm tra CBL101 đã được lắp đúng vị trí và không bị lệch hoặc bung khỏi tay gạt.

Bước 5: Gắn ổ khóa LOTO

Sử dụng ổ khóa an toàn có kích thước phù hợp để khóa thiết bị.

Bước 6: Gắn thẻ Tagout

Có thể gắn thêm thẻ cảnh báo ghi thông tin người thực hiện, bộ phận, thời gian hoặc cảnh báo không được đóng điện.

Bước 7: Xác nhận trạng thái không năng lượng

Thực hiện quy trình kiểm tra điện và xác nhận nguồn năng lượng đã được cô lập trước khi bắt đầu công việc.

CBL101 chỉ là một thành phần cơ khí của quy trình LOTO. Việc cô lập điện và xác minh trạng thái không năng lượng vẫn phải được thực hiện theo quy trình an toàn phù hợp.

8. Ứng dụng Prolockey CBL101 trong nhà máy

Trong các nhà máy tại TP.HCM, Bình Dương, Đồng Nai, Long An, Bắc Ninh, Hải Phòng, Quảng Ninh và các khu công nghiệp trên toàn Việt Nam, tủ điện và MCB là những thành phần xuất hiện phổ biến trong hệ thống máy móc và dây chuyền sản xuất.

Khi thực hiện bảo trì, kỹ thuật viên cần xác định nguồn điện liên quan và ngăn ngừa việc đóng điện trở lại ngoài ý muốn.

Prolockey CBL101 có thể được sử dụng tại:

• Nhà máy cơ khí.
• Nhà máy điện tử.
• Nhà máy sản xuất linh kiện.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Nhà máy nhựa.
• Nhà máy bao bì.
• Nhà máy may mặc.
• Nhà máy hóa chất.
• Nhà máy sản xuất vật liệu.
• Xưởng cơ khí.
• Kho logistics.
• Trung tâm phân phối.
• Tòa nhà thương mại.
• Công trình xây dựng.
• Khu công nghiệp.
• Trạm kỹ thuật.

Đối với doanh nghiệp xây dựng hệ thống LOTO, CBL101 có thể được đưa vào bộ khóa LOTO điện, cùng với các thiết bị như ổ khóa an toàn, thẻ Tagout, hasp khóa nhóm và các loại khóa CB khác.

9. Ứng dụng trong bảo trì máy móc và dây chuyền sản xuất

Một dây chuyền sản xuất có thể chứa nhiều nguồn năng lượng khác nhau, trong đó điện năng là một nguồn nguy hiểm phổ biến.

Ví dụ, một máy sản xuất có thể được cấp điện thông qua MCB trong tủ điều khiển. Khi cần thay động cơ, sửa biến tần, kiểm tra cảm biến hoặc bảo trì hệ thống điều khiển, kỹ thuật viên cần thực hiện quy trình cô lập nguồn điện.

Sau khi xác định đúng MCB, nhân viên có thể:

Ngắt CB → lắp CBL101 → khóa bằng ổ khóa → gắn Tagout → kiểm tra không còn điện → thực hiện bảo trì.

Khi hoàn thành công việc, người chịu trách nhiệm theo quy trình mới thực hiện việc tháo khóa và khôi phục nguồn.

Quy trình này giúp giảm nguy cơ người khác vô tình đóng CB trong lúc kỹ thuật viên vẫn đang làm việc.

10. Vai trò của CBL101 trong hệ thống Lockout/Tagout

Lockout/Tagout – LOTO là phương pháp kiểm soát năng lượng nguy hiểm trong quá trình bảo trì và sửa chữa.

Trong một hệ thống LOTO hoàn chỉnh, mỗi thành phần có vai trò riêng:

Lockout: sử dụng thiết bị cơ khí để khóa điểm cô lập năng lượng.

Tagout: sử dụng thẻ cảnh báo để cung cấp thông tin về tình trạng thiết bị.

Personal Lock: ổ khóa cá nhân giúp xác định người đang thực hiện công việc.

Group Lockout: thiết bị khóa nhóm cho các trường hợp có nhiều người cùng tham gia công việc.

Prolockey CBL101 thuộc nhóm Lockout Device, được lắp trực tiếp trên CB.

Do đó, CBL101 có thể xem là cầu nối giữa thiết bị đóng cắt điện và hệ thống quản lý LOTO của doanh nghiệp.

11. Tại sao màu vàng được sử dụng cho thiết bị LOTO?

Màu vàng nổi bật của CBL101 giúp thiết bị dễ dàng được nhận diện trong môi trường công nghiệp.

Trong một tủ điện có nhiều CB, nhân viên cần nhanh chóng nhận biết điểm nào đang được áp dụng biện pháp khóa.

Màu vàng kết hợp với:

• Biểu tượng cảnh báo.
• Ổ khóa an toàn.
• Thẻ Tagout.
• Nhãn cảnh báo.

tạo thành một hệ thống nhận diện trực quan.

Điều này đặc biệt hữu ích trong nhà máy có nhiều ca làm việc hoặc nhiều nhóm kỹ thuật cùng vận hành và bảo trì thiết bị.

12. Thông số kỹ thuật Prolockey CBL101

Lưu ý về kích thước

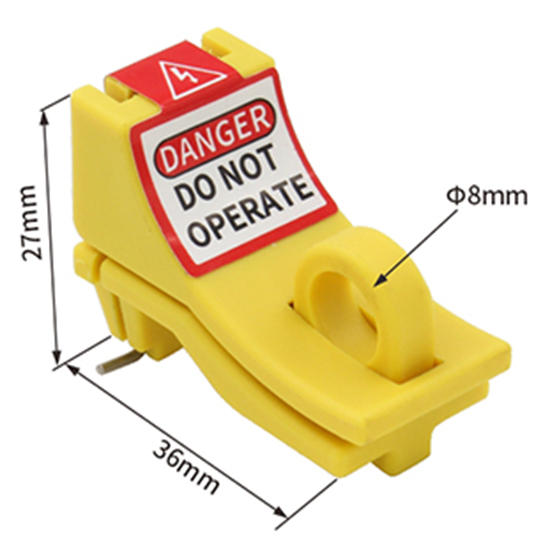

Nguồn dữ liệu hiện có thể hiện 37 × 17,5 × 26,8 mm trong bảng thông số, trong khi bản vẽ hình ảnh thể hiện chiều dài khoảng 36 mm và chiều cao khoảng 27 mm. Khi sử dụng thông tin cho hồ sơ kỹ thuật, catalog hoặc hồ sơ đấu thầu, nên ưu tiên thông số nhà sản xuất xác nhận cho model CBL101.

Tương tự, hình ảnh thể hiện Ø8 mm tại vị trí vòng khóa. Thông số này không nên được hiểu mặc nhiên là đường kính càng ổ khóa tối đa nếu nhà sản xuất chưa xác nhận rõ.

13. Nhiệt độ làm việc của Prolockey CBL101

Nguồn mô tả sản phẩm ghi vật liệu có khả năng chịu nhiệt -20°C đến +90°C, trong khi bảng thông số kỹ thuật ghi -20°C đến +120°C.

Đây là điểm cần lưu ý khi chuẩn hóa dữ liệu sản phẩm.

Đối với nội dung website, không nên tự động coi hai thông số này là một giá trị duy nhất. Có thể ghi:

Nhiệt độ theo bảng thông số kỹ thuật: -20°C đến +120°C. Thông tin mô tả khác của sản phẩm ghi -20°C đến +90°C; cần xác nhận nhà sản xuất khi yêu cầu thông số nhiệt độ chính xác cho ứng dụng đặc thù.

Nếu CBL101 được sử dụng trong môi trường có nhiệt độ cao, khu vực gần lò, hệ thống nhiệt hoặc môi trường đặc biệt, doanh nghiệp nên xác nhận lại điều kiện sử dụng trước khi triển khai.

14. CBL101 có phù hợp với mọi MCB không?

Không nên hiểu rằng CBL101 phù hợp tuyệt đối với mọi loại MCB.

Mặc dù sản phẩm được giới thiệu là thiết bị khóa cho phần lớn loại MCB có khoảng cách lỗ tay gạt dưới 11 mm, khả năng tương thích thực tế còn phụ thuộc vào thiết kế cơ khí của từng model.

Trước khi lựa chọn, cần kiểm tra:

1. Khoảng cách lỗ trên tay gạt có dưới 11 mm hay không.
2. Hình dạng tay gạt có phù hợp với cơ cấu CBL101 hay không.
3. CB có đủ không gian để lắp thiết bị không.
4. Thiết bị có giữ chắc sau khi lắp không.
5. Có thể gắn ổ khóa LOTO hay không.
6. Không có bộ phận khác của tủ điện cản trở thao tác.

Đây là bước đặc biệt quan trọng đối với các dự án mua số lượng lớn cho nhà máy.

15. CBL101 và các ứng dụng LOTO chuyên nghiệp

Đối với doanh nghiệp đang xây dựng hệ thống LOTO, không nên chỉ mua một loại khóa CB duy nhất cho toàn bộ hệ thống điện.

Các loại CB khác nhau có thể yêu cầu thiết bị khóa khác nhau. Vì vậy, doanh nghiệp nên xây dựng ma trận tương thích Circuit Breaker Lockout theo từng loại CB.

Ví dụ:

Cách tiếp cận này giúp doanh nghiệp xây dựng hệ thống LOTO có tính chuẩn hóa thay vì sử dụng một thiết bị cho mọi tình huống.

16. Lợi ích khi lựa chọn Prolockey CBL101

Prolockey CBL101 mang lại một số ưu điểm đáng chú ý:

Thiết kế nhỏ gọn

Kích thước nhỏ giúp dễ dàng sử dụng trong các tủ điện có không gian hạn chế.

Trọng lượng nhẹ

Khối lượng khoảng 8,2 g giúp kỹ thuật viên dễ dàng mang theo trong bộ dụng cụ LOTO cá nhân.

Vật liệu Nylon PA6

Thân nhựa kỹ thuật giúp tạo kết cấu nhẹ và phù hợp cho ứng dụng khóa điện.

Chốt thép không gỉ

Tăng độ bền cho bộ phận khóa cơ khí.

Không cần dụng cụ

Giúp thao tác nhanh chóng tại hiện trường.

Màu vàng dễ nhận biết

Tăng khả năng nhận diện thiết bị LOTO trong tủ điện.

Hỗ trợ CB một và nhiều cực

Tăng tính linh hoạt khi triển khai.

Thiết kế cho khoảng cách lỗ dưới 11 mm

Phù hợp với nhóm MCB có cấu tạo tay gạt tương ứng.

17. Đối tượng sử dụng Prolockey CBL101

Prolockey CBL101 phù hợp với nhiều nhóm người dùng chuyên nghiệp như:

• Kỹ sư điện.
• Kỹ thuật viên bảo trì.
• Nhân viên EHS/HSE.
• Nhân viên an toàn.
• Quản lý nhà máy.
• Nhà thầu M&E.
• Nhà thầu bảo trì.
• Đơn vị quản lý tòa nhà.
• Kỹ thuật viên HVAC.
• Đội bảo trì máy móc.
• Doanh nghiệp sản xuất.
• Khu công nghiệp.
• Nhà máy điện – điện tử.
• Nhà máy cơ khí.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Nhà máy hóa chất.
• Công trình xây dựng.

Đặc biệt, sản phẩm phù hợp với doanh nghiệp muốn xây dựng bộ thiết bị LOTO điện chuyên nghiệp, trong đó mỗi loại CB được trang bị thiết bị khóa phù hợp với cấu tạo thực tế.

18. Hướng dẫn lựa chọn CBL101 cho doanh nghiệp

Trước khi đặt mua Prolockey CBL101, doanh nghiệp nên chuẩn bị danh sách các model CB đang sử dụng.

Thông tin nên bao gồm:

• Thương hiệu CB.
• Model CB.
• Số cực.
• Kích thước CB.
• Hình ảnh tay gạt.
• Khoảng cách lỗ tay gạt.
• Số lượng CB cần khóa.
• Môi trường sử dụng.
• Loại ổ khóa LOTO đang sử dụng.

Sau đó, tiến hành thử nghiệm CBL101 trên các model đại diện.

Nếu nhiều model CB khác nhau cùng sử dụng chung một thiết bị khóa, doanh nghiệp có thể chuẩn hóa CBL101 thành một mã thiết bị trong bộ LOTO. Nếu có những model không tương thích, nên bổ sung thêm các loại Circuit Breaker Lockout khác.

19. Kết luận

Prolockey CBL101 là thiết bị khóa MCB mini được thiết kế cho các ứng dụng Lockout/Tagout trong hệ thống điện, đặc biệt phù hợp với nhóm CB có khoảng cách lỗ tại tay gạt dưới 11 mm.

Với thân Nylon PA6, chốt thép không gỉ, thiết kế màu vàng dễ nhận diện, kích thước nhỏ gọn và khả năng lắp đặt không cần dụng cụ, CBL101 là một giải pháp thuận tiện cho hoạt động bảo trì và kiểm soát nguồn điện trong nhà máy, xưởng sản xuất, công trình và hệ thống kỹ thuật.

Sản phẩm có thể kết hợp với ổ khóa an toàn LOTO và thẻ Tagout để hình thành một điểm khóa vật lý tại CB, hỗ trợ ngăn thao tác đóng/cắt ngoài ý muốn trong quá trình bảo trì.

Khi lựa chọn CBL101, yếu tố quan trọng nhất là khả năng tương thích cơ khí với CB thực tế, đặc biệt là khoảng cách lỗ tay gạt dưới 11 mm. Do thiết kế CB có thể khác nhau giữa các model, người dùng nên kiểm tra mẫu thực tế trước khi triển khai số lượng lớn.

Prolockey CBL101 – giải pháp khóa MCB mini cho hệ thống LOTO, nhỏ gọn, dễ lắp đặt và phù hợp cho kiểm soát nguồn điện trong công tác bảo trì công nghiệp.
