Ròng Rọc Đơn Đầu Mắt 0.5–3 Tấn KBC KP-5033-1A: Giải Pháp Dẫn Hướng Cáp Thép An Toàn

Ròng Rọc Đơn Đầu Mắt KBC KP-5033-1A Là Gì?

Ròng rọc đơn đầu mắt KBC KP-5033-1A là thiết bị Snatch Block dạng một bánh ròng rọc, được thiết kế để dẫn hướng và thay đổi hướng di chuyển của cáp thép trong các hệ thống nâng hạ, kéo tải công nghiệp. Sản phẩm thuộc dòng KP-5033 của thương hiệu KBC – Hàn Quốc, với cấu hình đầu treo dạng mắt (Eye) chắc chắn, phù hợp cho các ứng dụng trong xây dựng, đóng tàu, luyện thép, cơ khí, khai thác đá, cảnh quan, ngư nghiệp và vận chuyển. Khác với ròng rọc đôi, cấu hình đơn của KP-5033-1A giúp tối ưu hóa không gian lắp đặt và lực kéo cho các hệ thống sử dụng một đường cáp.

Tóm tắt nhanh

• Mã sản phẩm: KBC KP-5033-1A (Hàn Quốc).
• Loại ròng rọc: Snatch Block đơn đầu mắt, 1 bánh ròng rọc.
• Tải trọng làm việc an toàn (SWL): 0.5 tấn (model 3"), 1.0 tấn (4"), 1.5 tấn (5"), 2.0 tấn (6"), 3.0 tấn (7").
• Đường kính cáp tương thích: 8 mm (3"), 10 mm (4"), 13 mm (5"), 16 mm (6"). Model 7" chưa có thông số đường kính cáp.
• Kích thước ròng rọc: 3" đến 7" (tương ứng với 76 mm đến 178 mm).
• Ứng dụng chính: Dẫn hướng cáp thép trong hệ thống nâng hạ, kéo tải công nghiệp.
• Tiêu chuẩn an toàn: Tuân thủ quy định an toàn nâng hạ công nghiệp, không sử dụng sản phẩm bị biến dạng hoặc cải tạo.

Đặc điểm kỹ thuật nổi bật

1. Thiết kế ròng rọc đơn tối ưu cho hệ thống một đường cáp

KBC KP-5033-1A sử dụng một bánh ròng rọc, giúp giảm ma sát và tối ưu hóa lực kéo trong các hệ thống chỉ cần dẫn hướng một đường cáp. Thiết kế này phù hợp với các ứng dụng như kéo vật liệu trong xây dựng, dẫn hướng cáp trong đóng tàu, hoặc hỗ trợ nâng hạ trong nhà máy luyện thép. So với ròng rọc đôi, cấu hình đơn giúp giảm trọng lượng thiết bị và đơn giản hóa quá trình lắp đặt, đồng thời giảm chi phí đầu tư ban đầu.

2. Đầu mắt chắc chắn, đảm bảo kết nối an toàn

Phần đầu treo của KP-5033-1A được thiết kế dạng mắt (Eye), cho phép kết nối với móc treo, shackle hoặc các điểm liên kết khác một cách chắc chắn. Thiết kế này đảm bảo phân bố đều tải trọng lên điểm treo, giảm nguy cơ đứt gãy hoặc trượt trong quá trình vận hành. Đầu mắt được gia công từ thép hợp kim chất lượng cao, chịu được tải trọng động và môi trường làm việc khắc nghiệt như bụi bẩn, độ ẩm hoặc hóa chất nhẹ.

3. Nhiều lựa chọn tải trọng và kích thước

Dòng KP-5033-1A cung cấp 5 model kích thước (3", 4", 5", 6", 7") với tải trọng làm việc an toàn (SWL) từ 0.5 đến 3.0 tấn, đáp ứng đa dạng nhu cầu sử dụng. Việc lựa chọn model phù hợp dựa trên tải trọng thực tế, đường kính cáp và không gian lắp đặt. Ví dụ, model 3" (SWL 0.5 tấn) phù hợp cho các công việc nhẹ như cảnh quan, trong khi model 7" (SWL 3.0 tấn) được sử dụng trong các hệ thống kéo tải nặng như đóng tàu hoặc luyện thép.

4. Vật liệu bền bỉ, chống mài mòn

Bánh ròng rọc và thân thiết bị được chế tạo từ thép hợp kim, trải qua quá trình nhiệt luyện để tăng độ cứng và khả năng chống mài mòn. Bề mặt bánh ròng rọc được gia công chính xác, đảm bảo cáp thép di chuyển mượt mà mà không bị kẹt hoặc mòn nhanh. Trục ròng rọc được thiết kế với ổ bi kín, giảm ma sát và kéo dài tuổi thọ thiết bị trong điều kiện làm việc liên tục.

5. Thiết kế Snatch Block tiện lợi cho lắp đặt cáp

KP-5033-1A là loại Snatch Block, cho phép người dùng đưa cáp vào ròng rọc mà không cần tháo rời toàn bộ hệ thống. Thiết kế này đặc biệt hữu ích trong các tình huống cần thay đổi hướng cáp nhanh chóng hoặc khi không gian lắp đặt hạn chế. Tuy nhiên, cần đảm bảo cáp được đặt đúng vị trí và không bị kẹt trong quá trình vận hành.

Thông số kỹ thuật

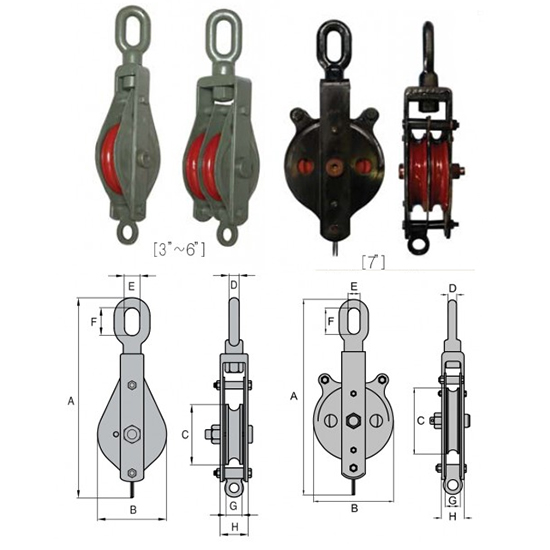

Ghi chú: Kích thước A–H được đo theo tiêu chuẩn của nhà sản xuất. SWL (Safe Working Load) là tải trọng làm việc an toàn tối đa. Không sử dụng vượt quá SWL quy định.

Tiêu chuẩn & kiểm định

Ròng rọc KBC KP-5033-1A được sản xuất theo tiêu chuẩn công nghiệp Hàn Quốc và tuân thủ các quy định an toàn nâng hạ quốc tế. Mặc dù không có mã tiêu chuẩn cụ thể được công bố trong tài liệu kỹ thuật, sản phẩm đáp ứng các yêu cầu chung về:

• An toàn tải trọng: SWL được xác định dựa trên thử nghiệm tải trọng phá hủy, đảm bảo hệ số an toàn tối thiểu 4:1 (tải trọng phá hủy gấp 4 lần SWL).
• Vật liệu: Thép hợp kim được kiểm tra độ bền kéo và độ cứng theo tiêu chuẩn JIS (Japanese Industrial Standards) hoặc ASTM (American Society for Testing and Materials).
• Kiểm định trước khi xuất xưởng: Mỗi sản phẩm được kiểm tra trực quan và thử nghiệm tải trọng tĩnh trước khi giao hàng để đảm bảo không có khuyết tật.
• An toàn vận hành: Tuân thủ hướng dẫn của OSHA (Occupational Safety and Health Administration) về sử dụng thiết bị nâng hạ, bao gồm kiểm tra định kỳ và không sử dụng sản phẩm bị biến dạng.

Hướng dẫn chọn đúng model KBC KP-5033-1A

Việc lựa chọn sai model ròng rọc có thể dẫn đến nguy cơ đứt cáp, gãy ròng rọc hoặc tai nạn lao động. Dưới đây là các tiêu chí quan trọng khi chọn sản phẩm:

1. Xác định tải trọng làm việc thực tế

Luôn chọn model có SWL lớn hơn hoặc bằng tải trọng tối đa mà hệ thống sẽ phải chịu. Ví dụ, nếu tải trọng thực tế là 1.2 tấn, cần chọn model 5" (SWL 1.5 tấn) thay vì model 4" (SWL 1.0 tấn). Sử dụng ròng rọc có SWL thấp hơn tải trọng thực tế có thể gây đứt gãy hoặc biến dạng thiết bị.

2. Kiểm tra đường kính cáp thép

Mỗi model KP-5033-1A chỉ tương thích với một dải đường kính cáp cụ thể. Sử dụng cáp có đường kính không phù hợp sẽ gây mòn nhanh bánh ròng rọc hoặc kẹt cáp. Ví dụ, model 5" chỉ sử dụng cáp 13 mm; nếu dùng cáp 16 mm, cáp sẽ không khớp với rãnh ròng rọc, dẫn đến ma sát lớn và hư hỏng.

3. Đánh giá không gian lắp đặt

Kích thước ròng rọc ảnh hưởng trực tiếp đến không gian cần thiết cho lắp đặt. Model 7" có kích thước lớn hơn và nặng hơn, đòi hỏi điểm treo chắc chắn và không gian rộng. Trong khi đó, model 3" gọn nhẹ, phù hợp cho các vị trí hẹp như công trường xây dựng hoặc cảnh quan.

4. Xem xét môi trường làm việc

Môi trường có độ ẩm cao, hóa chất hoặc bụi bẩn đòi hỏi ròng rọc có khả năng chống ăn mòn. Mặc dù KP-5033-1A được làm từ thép hợp kim, nhưng trong môi trường biển (ngư nghiệp) hoặc hóa chất, nên cân nhắc thêm lớp phủ bảo vệ hoặc chọn model có vật liệu đặc biệt.

5. Kiểm tra phương án kết nối

Đầu mắt của KP-5033-1A cần được kết nối với móc treo, shackle hoặc điểm liên kết phù hợp. Đảm bảo tải trọng của điểm treo phải lớn hơn hoặc bằng SWL của ròng rọc. Không sử dụng dây thừng hoặc dây vải để treo ròng rọc, vì chúng không đủ bền và có thể bị đứt.

Hướng dẫn sử dụng & bảo quản

1. Kiểm tra trước khi sử dụng

• Kiểm tra toàn bộ thiết bị để phát hiện vết nứt, biến dạng hoặc mòn bất thường.
• Đảm bảo bánh ròng rọc quay tự do mà không bị kẹt hoặc ma sát lớn.
• Xác nhận đầu mắt và trục không bị rỉ sét hoặc hư hỏng.
• Kiểm tra cáp thép để đảm bảo không có sợi đứt, mòn hoặc xoắn.

2. Quy trình lắp đặt cáp

1. Mở khóa Snatch Block (nếu có) và đưa cáp vào rãnh ròng rọc.
2. Đảm bảo cáp nằm đúng vị trí trong rãnh và không bị xoắn.
3. Kết nối đầu mắt với điểm treo bằng móc hoặc shackle có SWL phù hợp.
4. Kiểm tra lại toàn bộ hệ thống trước khi vận hành.

3. Quy trình vận hành an toàn

• Không vượt quá SWL của model đang sử dụng.
• Tránh kéo cáp ở góc quá lớn (> 120°) so với trục ròng rọc, vì điều này làm tăng tải trọng lên thiết bị.
• Giám sát quá trình vận hành để phát hiện sớm các dấu hiệu bất thường như tiếng kêu lạ hoặc rung động mạnh.
• Ngừng sử dụng ngay nếu phát hiện ròng rọc bị nóng quá mức, kẹt cáp hoặc biến dạng.

4. Bảo quản và bảo dưỡng

• Vệ sinh định kỳ: Lau sạch bụi bẩn và dầu mỡ sau mỗi lần sử dụng. Trong môi trường biển, rửa bằng nước ngọt để loại bỏ muối.
• Bôi trơn: Tra dầu mỡ vào trục và ổ bi 3–6 tháng/lần để giảm ma sát và ngăn ngừa rỉ sét.
• Lưu trữ: Bảo quản ở nơi khô ráo, tránh tiếp xúc trực tiếp với mặt đất hoặc hóa chất.
• Kiểm tra định kỳ: Thực hiện kiểm tra toàn diện 6 tháng/lần, bao gồm thử tải trọng tĩnh để đảm bảo an toàn.

5. Dấu hiệu phải ngừng sử dụng

• Bánh ròng rọc bị mòn sâu hoặc nứt.
• Trục hoặc đầu mắt bị biến dạng, rỉ sét nặng.
• Ổ bi bị kẹt hoặc phát ra tiếng kêu bất thường.
• Thân ròng rọc có vết nứt hoặc gãy.
• Cáp thép bị mòn hoặc đứt sợi.

Ứng dụng thực tế

1. Xây dựng: Dẫn hướng cáp cho hệ thống tời kéo vật liệu

Trong các công trường xây dựng, ròng rọc KBC KP-5033-1A được sử dụng để dẫn hướng cáp thép cho tời kéo vật liệu như bê tông, thép xây dựng hoặc gạch. Ví dụ, tại công trình xây dựng tòa nhà cao tầng, model 5" (SWL 1.5 tấn) được lắp đặt tại các tầng để thay đổi hướng kéo của cáp, giúp vận chuyển vật liệu từ mặt đất lên các tầng trên một cách an toàn và hiệu quả. Ròng rọc KBC được ưa chuộng nhờ độ bền và khả năng chịu tải động tốt.

2. Đóng tàu: Hỗ trợ nâng hạ kết cấu thép và máy móc

Ngành đóng tàu sử dụng KP-5033-1A để dẫn hướng cáp trong quá trình lắp đặt kết cấu thép, động cơ hoặc các bộ phận lớn của tàu. Tại xưởng đóng tàu Hyundai Heavy Industries (Hàn Quốc), model 6" (SWL 2.0 tấn) được sử dụng để kéo các tấm thép nặng lên vị trí lắp ráp. Thiết kế Snatch Block cho phép thay đổi hướng cáp linh hoạt trong không gian hạn chế của xưởng đóng tàu. Ròng rọc đôi đầu mắt KBC KP-5033-2A cũng được sử dụng song song cho các hệ thống cần nhiều đường cáp.

3. Luyện thép: Dẫn hướng cáp trong hệ thống vận chuyển phôi thép

Trong nhà máy luyện thép như Formosa Hà Tĩnh, KP-5033-1A được lắp đặt trong hệ thống vận chuyển phôi thép từ lò đúc đến khu vực cán. Model 7" (SWL 3.0 tấn) được sử dụng để kéo các phôi thép nặng đến 2.5 tấn, đảm bảo quá trình vận chuyển diễn ra suôn sẻ và an toàn. Thiết bị được kiểm tra định kỳ để đảm bảo không bị mòn do nhiệt độ cao và bụi kim loại.

4. Khai thác đá: Kéo và di chuyển vật liệu trong mỏ

Tại các mỏ đá như Tân Cang – Đồng Nai, ròng rọc KP-5033-1A được sử dụng để kéo các khối đá lớn từ lòng mỏ lên mặt đất. Model 4" (SWL 1.0 tấn) phù hợp cho các khối đá nhỏ, trong khi model 6" (SWL 2.0 tấn) được dùng cho các khối lớn hơn. Thiết kế chắc chắn của KBC giúp thiết bị hoạt động ổn định trong môi trường nhiều bụi và rung động.

So sánh với lựa chọn khác

Ghi chú: KP-5033-2A và KP-5031-1A là các lựa chọn thay thế tùy theo yêu cầu cụ thể của hệ thống. Ròng rọc đơn đầu mắt KBC KP-5031-1A có SWL cao hơn nhưng trọng lượng nặng hơn.

Câu hỏi thường gặp

1. Ròng rọc KBC KP-5033-1A có thể sử dụng cho cáp dây thừng không?

Không. KP-5033-1A được thiết kế đặc biệt cho cáp thép, với rãnh ròng rọc có kích thước và độ cứng phù hợp để chịu tải trọng động của cáp thép. Sử dụng dây thừng hoặc dây vải có thể gây mòn nhanh ròng rọc, đứt dây hoặc tai nạn do dây không đủ bền để chịu tải trọng lớn.

2. Làm thế nào để biết model nào phù hợp với tải trọng của tôi?

Xác định tải trọng tối đa mà hệ thống sẽ phải chịu, sau đó chọn model có SWL lớn hơn hoặc bằng tải trọng đó. Ví dụ, nếu tải trọng thực tế là 1.8 tấn, chọn model 6" (SWL 2.0 tấn). Ngoài ra, cần kiểm tra đường kính cáp và không gian lắp đặt để đảm bảo tương thích. Tham khảo danh mục ròng rọc KBC để lựa chọn chính xác.

3. Tại sao không nên sử dụng ròng rọc đã bị biến dạng?

Ròng rọc bị biến dạng có thể làm giảm khả năng chịu tải, gây đứt gãy đột ngột hoặc kẹt cáp trong quá trình vận hành. Theo quy định an toàn của OSHA và tiêu chuẩn công nghiệp, không được sử dụng thiết bị nâng hạ đã bị cải tạo hoặc biến dạng, vì điều này làm tăng nguy cơ tai nạn lao động. Nếu phát hiện biến dạng, cần thay thế ngay lập tức.

4. Có thể sử dụng KP-5033-1A trong môi trường biển không?

Có thể, nhưng cần thực hiện bảo dưỡng định kỳ để ngăn ngừa rỉ sét. Trong môi trường biển, muối và độ ẩm cao có thể gây ăn mòn thép. Sau mỗi lần sử dụng, nên rửa ròng rọc bằng nước ngọt và tra dầu mỡ để bảo vệ bề mặt. Nếu môi trường làm việc có hóa chất hoặc nhiệt độ cực cao, nên tham khảo ý kiến nhà sản xuất để chọn vật liệu phù hợp.

5. Sự khác biệt giữa ròng rọc đơn và ròng rọc đôi là gì?

Ròng rọc đơn (như KP-5033-1A) sử dụng một bánh ròng rọc, phù hợp cho hệ thống dẫn hướng một đường cáp. Ròng rọc đôi (như KBC KP-5033-2A) sử dụng hai bánh ròng rọc, cho phép phân bố tải trọng lên hai nhánh cáp, phù hợp cho các hệ thống cần nhiều đường cáp hoặc tải trọng lớn hơn. Lựa chọn giữa hai loại phụ thuộc vào thiết kế hệ thống và yêu cầu về lực kéo.

6. Làm thế nào để kéo dài tuổi thọ của ròng rọc?

Để kéo dài tuổi thọ của KP-5033-1A, cần thực hiện các biện pháp sau:

• Bảo dưỡng định kỳ: Kiểm tra và bôi trơn trục, ổ bi 3–6 tháng/lần.
• Vệ sinh sau sử dụng: Lau sạch bụi bẩn, dầu mỡ và muối (nếu làm việc trong môi trường biển).
• Không vượt quá SWL: Luôn đảm bảo tải trọng thực tế không vượt quá SWL của model.
• Lưu trữ đúng cách: Bảo quản ở nơi khô ráo, tránh tiếp xúc với hóa chất hoặc độ ẩm cao.
• Kiểm tra trước khi sử dụng: Phát hiện sớm các dấu hiệu hư hỏng như mòn, nứt hoặc biến dạng.
