Khóa LOTO phích cắm điện dạng xoay PROLOCKEY EPL05 – Giải pháp cô lập nguồn điện cho phích cắm ≤78 mm

Khóa LOTO phích cắm điện dạng xoay PROLOCKEY EPL05 – Giải pháp cô lập nguồn điện cho phích cắm ≤78 mm

1. Tổng quan về Khóa LOTO phích cắm điện dạng xoay PROLOCKEY EPL05

Khóa LOTO phích cắm điện dạng xoay PROLOCKEY EPL05 là thiết bị Lockout/Tagout chuyên dụng dùng để khóa và cô lập các loại phích cắm điện trong quá trình bảo trì, sửa chữa, kiểm tra, vệ sinh và bảo dưỡng máy móc. Đây là phiên bản kích thước lớn trong dòng khóa phích cắm dạng xoay PROLOCKEY, được thiết kế cho phích cắm có kích thước tối đa khoảng 78 mm.

EPL05 sử dụng nhựa ABS kỹ thuật, thiết kế dạng vỏ trụ xoay, cho phép bao quanh phích cắm và giữ phích cắm bên trong thiết bị khóa. Cấu trúc này giúp hạn chế khả năng người không được phép kết nối lại phích cắm vào nguồn điện trong khi máy móc đang được bảo trì.

Theo thông tin kỹ thuật của nhà sản xuất, EPL05 có khả năng làm việc trong khoảng -20°C đến +90°C, có thể được quản lý bởi 2 người đồng thời và phù hợp với phích cắm điện công nghiệp cũng như dân dụng.

Đặc biệt, với kích thước Ø90 × 190 mm, PROLOCKEY EPL05 phù hợp với những loại phích cắm lớn hơn so với model EPL04. EPL04 được thiết kế cho phích cắm ≤58 mm, trong khi EPL05 dành cho phích cắm ≤78 mm.

2. Vì sao cần sử dụng khóa phích cắm điện trong hệ thống LOTO?

Trong môi trường công nghiệp, nguồn điện là một dạng năng lượng nguy hiểm cần được kiểm soát trước khi tiến hành bảo trì hoặc sửa chữa.

Một tình huống phổ biến là kỹ thuật viên đã dừng máy và rút phích cắm điện, nhưng phích cắm vẫn có thể được một người khác cắm lại vào ổ điện. Nếu không có biện pháp kiểm soát phù hợp, thiết bị có thể khởi động hoặc được cấp điện trở lại ngoài ý muốn.

Khóa phích cắm điện LOTO được sử dụng để tạo ra một rào cản vật lý giữa phích cắm và nguồn điện. Thay vì chỉ dựa vào biển cảnh báo hoặc thông báo bằng lời nói, phích cắm được đặt trong thiết bị khóa và được kiểm soát bằng khóa an toàn.

PROLOCKEY EPL05 vì vậy đóng vai trò là một thành phần trong quy trình Lockout/Tagout – LOTO, đặc biệt hữu ích đối với các thiết bị sử dụng phích cắm điện có kích thước tương đối lớn.

Giải pháp này có thể được ứng dụng tại:

• Nhà máy sản xuất.
• Nhà máy cơ khí.
• Nhà máy điện và khu vực kỹ thuật điện.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Xưởng bảo trì.
• Xưởng cơ điện.
• Công trường xây dựng.
• Khu công nghiệp.
• Phòng kỹ thuật.
• Khu vực bảo dưỡng máy móc.
• Các thiết bị công nghiệp sử dụng phích cắm điện.

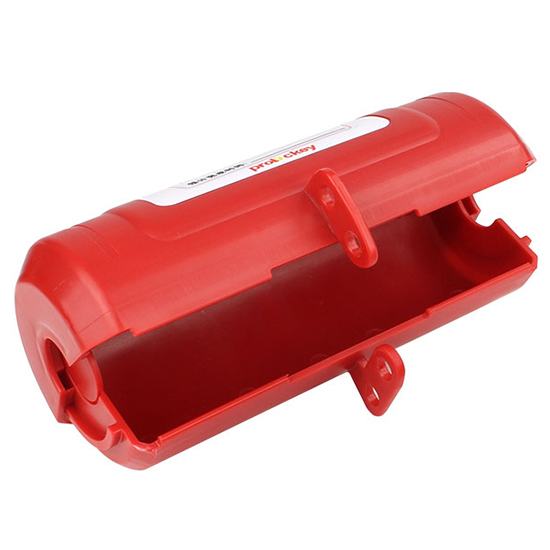

3. Thiết kế dạng xoay của PROLOCKEY EPL05

Điểm đặc trưng của EPL05 là thiết kế khóa dạng trụ xoay.

Thiết kế này cho phép người sử dụng mở thiết bị, đưa phích cắm vào bên trong rồi đóng lại để bao quanh phích cắm. Dây điện được đưa qua khu vực dẫn dây của thiết bị, trong khi thân phích cắm được giữ bên trong khoang khóa.

Cấu trúc xoay mang lại một số lợi ích:

• Thao tác nhanh.
• Không cần sử dụng dụng cụ chuyên dụng để lắp đặt.
• Phù hợp với khu vực có không gian thao tác hạn chế.
• Dễ dàng đưa phích cắm vào và lấy ra khi quy trình LOTO hoàn tất.
• Thiết kế gọn hơn so với nhiều giải pháp khóa dạng hộp cồng kềnh.
• Có thể kết hợp với khóa an toàn LOTO và thiết bị khóa nhóm.

Theo thông tin sản phẩm, thiết bị có thể được lắp đặt mà không cần dụng cụ bổ sung: mở vỏ, đặt phích cắm vào trong, đưa dây qua vị trí phù hợp rồi đóng thiết bị và gắn khóa an toàn.

4. Vật liệu ABS kỹ thuật bền chắc

PROLOCKEY EPL05 được chế tạo từ nhựa ABS kỹ thuật. Đây là vật liệu phù hợp cho các thiết bị khóa điện nhờ đặc tính nhẹ, độ bền cơ học tốt và khả năng cách điện.

Thiết kế của EPL05 hạn chế việc sử dụng các bộ phận kim loại trong vùng bao quanh phích cắm, phù hợp với mục đích kiểm soát phích cắm trong các ứng dụng điện.

Nhà sản xuất công bố phạm vi nhiệt độ làm việc của dòng EPL04/EPL05 là -20°C đến +90°C.

Tuy nhiên, cần phân biệt rõ giữa thiết bị khóa LOTO và thiết bị bảo vệ cá nhân. EPL05 là thiết bị kiểm soát năng lượng, không phải thiết bị thay thế găng tay cách điện, dụng cụ cách điện, thiết bị kiểm tra điện áp hoặc các biện pháp an toàn điện chuyên dụng.

5. Thông số kỹ thuật Khóa LOTO PROLOCKEY EPL05

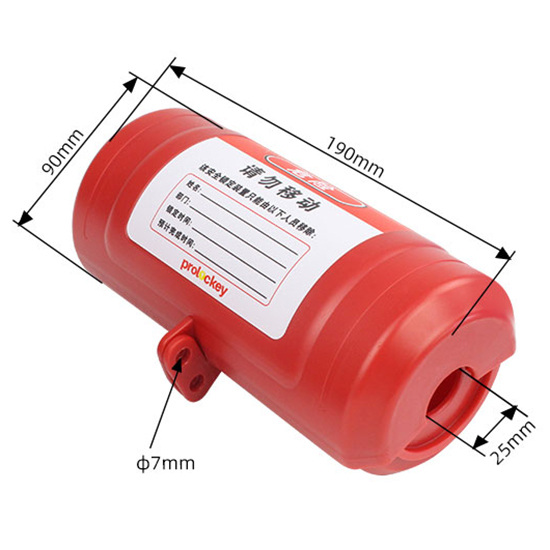

Các thông số kích thước Ø90 × 190 mm, phích cắm ≤78 mm và lỗ dẫn dây Ø25 mm được công bố trong tài liệu sản phẩm/nhà phân phối PROLOCKEY.

6. Khả năng khóa phích cắm kích thước ≤78 mm

Đây là thông số quan trọng nhất khi lựa chọn PROLOCKEY EPL05.

Sản phẩm được thiết kế cho phích cắm có kích thước ≤78 mm, giúp mở rộng phạm vi ứng dụng so với EPL04.

Có thể lựa chọn nhanh như sau:

Do đó:

Phích cắm ≤58 mm → EPL04

Phích cắm >58 mm đến ≤78 mm → EPL05

Việc kiểm tra kích thước thực tế của phích cắm trước khi mua là rất quan trọng. Không nên chỉ dựa vào điện áp hoặc số chân của phích cắm để xác định model phù hợp.

7. Lỗ dẫn dây Ø25 mm

PROLOCKEY EPL05 có lỗ đường kính 25 mm cho dây cáp theo thông tin kỹ thuật được công bố.

Thiết kế này cho phép dây điện đi ra khỏi thân khóa trong khi phần phích cắm được bao phủ bên trong.

Đây là điểm quan trọng trong thiết kế khóa phích cắm dạng hộp/trụ, bởi thiết bị cần tạo ra sự cân bằng giữa:

1. Giữ phích cắm bên trong.
2. Cho phép dây điện đi qua.
3. Hạn chế khả năng thao tác trực tiếp vào phích cắm.
4. Cho phép gắn khóa an toàn bên ngoài.

Khi lựa chọn sản phẩm, người dùng nên kiểm tra cả kích thước thân phích cắm và đường kính dây/cáp để đảm bảo hệ thống khóa hoạt động đúng thiết kế.

8. Hỗ trợ quản lý LOTO cho 2 người

PROLOCKEY EPL05 có thể được quản lý bởi 2 người đồng thời. Đây là tính năng đặc biệt hữu ích trong những công việc bảo trì theo nhóm.

Ví dụ, hai kỹ thuật viên cùng thực hiện bảo trì một máy. Sau khi nguồn điện được cô lập, mỗi người có thể sử dụng khóa an toàn cá nhân theo quy trình LOTO của doanh nghiệp.

Điều này giúp tăng khả năng kiểm soát quyền tháo khóa. Một nhân sự không nên tự ý tháo khóa của người khác khi người đó vẫn đang thực hiện công việc.

Đối với nhóm có nhiều hơn hai người, doanh nghiệp nên sử dụng thêm hasp khóa nhóm, hộp LOTO hoặc giải pháp quản lý năng lượng tập trung phù hợp với quy trình nội bộ.

9. Hướng dẫn sử dụng PROLOCKEY EPL05 trong quy trình LOTO

Bước 1: Xác định nguồn điện

Xác định chính xác máy móc, thiết bị và nguồn điện liên quan. Người thực hiện phải nhận diện được phích cắm cần khóa.

Bước 2: Thông báo

Thông báo cho nhân viên vận hành và các bên liên quan rằng thiết bị sẽ được ngừng hoạt động để bảo trì.

Bước 3: Tắt thiết bị

Dừng máy theo quy trình vận hành thông thường.

Bước 4: Cô lập nguồn điện

Ngắt nguồn điện và rút phích cắm khỏi ổ điện.

Bước 5: Đưa phích cắm vào EPL05

Mở thân khóa dạng xoay và đặt phích cắm vào bên trong.

Bước 6: Đưa dây qua lỗ dẫn dây

Đưa dây điện qua vị trí dẫn dây của thiết bị, đảm bảo phích cắm nằm đúng vị trí bên trong.

Bước 7: Đóng thiết bị

Xoay/đóng thân EPL05 để phích cắm được bao phủ bên trong.

Bước 8: Gắn khóa an toàn

Lắp khóa an toàn LOTO qua vị trí khóa của thiết bị. Có thể kết hợp với thẻ cảnh báo Tagout để nhận diện người thực hiện và trạng thái bảo trì.

Bước 9: Xác minh cô lập

Thực hiện bước xác minh theo quy trình an toàn của doanh nghiệp trước khi bắt đầu công việc.

Bước 10: Bảo trì thiết bị

Chỉ tiến hành công việc sau khi nguồn năng lượng đã được cô lập và trạng thái an toàn đã được xác nhận.

Bước 11: Tháo khóa và khôi phục

Sau khi công việc hoàn tất, kiểm tra khu vực, đảm bảo nhân sự đã rời khỏi vùng nguy hiểm và thực hiện quy trình tháo LOTO trước khi khôi phục nguồn.

10. Ưu điểm nổi bật của Khóa LOTO EPL05

Thiết kế cho phích cắm lớn

Với khả năng tương thích với phích cắm ≤78 mm, EPL05 phù hợp với những loại phích cắm mà các model nhỏ hơn không thể bao phủ.

Thiết kế dạng xoay

Cấu trúc xoay giúp việc mở, đặt phích cắm và đóng thiết bị trở nên nhanh chóng, thuận tiện.

Không cần dụng cụ khi lắp đặt

Theo mô tả sản phẩm, EPL05 có thể được lắp đặt mà không cần dụng cụ chuyên dụng.

Nhựa ABS kỹ thuật

Vật liệu ABS giúp sản phẩm nhẹ, bền và phù hợp với ứng dụng khóa phích cắm điện.

Cách điện

Thiết kế vật liệu không dẫn điện phù hợp với mục đích kiểm soát phích cắm trong hệ thống LOTO.

Quản lý hai người

Hỗ trợ hai người khóa đồng thời, thích hợp cho một số tình huống bảo trì nhóm.

Phạm vi nhiệt độ rộng

Nhiệt độ làm việc được công bố từ -20°C đến +90°C.

11. Ứng dụng PROLOCKEY EPL05 trong công nghiệp

Nhà máy sản xuất

Trong dây chuyền sản xuất, nhiều thiết bị có thể sử dụng nguồn điện thông qua phích cắm. EPL05 có thể được sử dụng tại các điểm cần cô lập nguồn trong quá trình bảo trì.

Xưởng cơ khí

Các máy móc, dụng cụ và thiết bị điện có thể cần được khóa phích cắm khi bảo dưỡng hoặc sửa chữa.

Nhà máy thực phẩm

Các thiết bị vệ sinh, bảo trì và máy móc sử dụng nguồn điện có thể được đưa vào chương trình LOTO của nhà máy.

Nhà máy hóa chất

Trong môi trường có nhiều nguồn năng lượng nguy hiểm, kiểm soát năng lượng điện là một phần quan trọng của chương trình an toàn.

Công trường

Các thiết bị điện cầm tay hoặc thiết bị sử dụng phích cắm có thể cần được kiểm soát khi bảo trì hoặc tạm ngừng sử dụng.

Nhà thầu bảo trì

EPL05 có kích thước tương đối lớn nhưng vẫn có thể được đưa vào bộ thiết bị LOTO dành cho kỹ thuật viên bảo trì.

12. Ứng dụng tại các khu công nghiệp Việt Nam

Tại Việt Nam, nhu cầu triển khai LOTO ngày càng được quan tâm tại các nhà máy, khu công nghiệp và doanh nghiệp có hệ thống máy móc phức tạp.

PROLOCKEY EPL05 có thể được sử dụng trong các khu vực sản xuất tại:

• TP. Hồ Chí Minh.
• Bình Dương.
• Đồng Nai.
• Long An.
• Bà Rịa – Vũng Tàu.
• Bắc Ninh.
• Bắc Giang.
• Hải Phòng.
• Hải Dương.
• Hưng Yên.
• Quảng Ninh.
• Đà Nẵng.
• Các khu công nghiệp và cụm công nghiệp trên toàn quốc.

Đối tượng phù hợp gồm bộ phận HSE/EHS, phòng bảo trì, phòng kỹ thuật, đội cơ điện, nhà thầu M&E và đơn vị quản lý nhà máy.

13. EPL05 có thể kết hợp với những thiết bị LOTO nào?

Để xây dựng một hệ thống LOTO hoàn chỉnh, EPL05 có thể được sử dụng cùng các thiết bị khác như:

Ổ khóa an toàn LOTO

Ổ khóa là phương tiện kiểm soát cá nhân, giúp xác định người đang thực hiện công việc.

Thẻ Tagout

Thẻ cảnh báo giúp cung cấp thông tin về trạng thái thiết bị và người thực hiện LOTO.

Hasp khóa nhóm

Trong trường hợp có nhiều người tham gia, hasp có thể hỗ trợ triển khai quy trình khóa nhóm.

Hộp quản lý LOTO

Hộp LOTO phù hợp với các công việc bảo trì lớn có nhiều nhân sự và nhiều điểm cô lập năng lượng.

Khóa cầu dao

Dùng để khóa MCB, MCCB hoặc các loại thiết bị đóng cắt phù hợp.

Khóa van

Dùng để cô lập năng lượng từ hệ thống chất lỏng, khí hoặc các loại van công nghiệp.

Việc kết hợp các thiết bị này giúp doanh nghiệp xây dựng hệ thống kiểm soát năng lượng theo từng nguồn: điện, khí nén, thủy lực, cơ khí, nhiệt và các dạng năng lượng nguy hiểm khác.

14. Lưu ý khi lựa chọn EPL05

Kiểm tra kích thước phích cắm

EPL05 phù hợp phích cắm ≤78 mm. Đây là điều kiện đầu tiên cần xác minh.

Kiểm tra dây điện

Lỗ dẫn dây có đường kính khoảng 25 mm theo thông số sản phẩm. Cần đảm bảo dây và phích cắm phù hợp với cấu trúc thiết bị.

Kiểm tra loại phích cắm

Cần kiểm tra hình dạng và kích thước thực tế trước khi đặt số lượng lớn.

Không nhầm với khóa ổ cắm

EPL05 là khóa phích cắm điện, dùng để kiểm soát phích cắm đã được rút khỏi nguồn. Nó khác với các thiết bị khóa ổ cắm hoặc khóa công tắc điện.

Tuân thủ quy trình LOTO

Không nên xem EPL05 là biện pháp an toàn độc lập. Thiết bị cần được sử dụng trong quy trình LOTO được doanh nghiệp xây dựng, đào tạo và kiểm soát.

15. So sánh PROLOCKEY EPL04 và EPL05

Hai model có thiết kế và nguyên lý tương tự nhau nhưng khác nhau về kích thước.

Nhà sản xuất xác định rõ EPL04 dành cho phích cắm ≤58 mm và EPL05 dành cho phích cắm ≤78 mm.

Quy tắc lựa chọn đơn giản:

≤58 mm → PROLOCKEY EPL04

≤78 mm → PROLOCKEY EPL05

16. Câu hỏi thường gặp về PROLOCKEY EPL05

PROLOCKEY EPL05 là gì?

PROLOCKEY EPL05 là khóa phích cắm điện dạng xoay, thuộc nhóm thiết bị Lockout/Tagout, dùng để bao quanh và kiểm soát phích cắm trong quá trình bảo trì.

EPL05 phù hợp phích cắm kích thước bao nhiêu?

Sản phẩm phù hợp với phích cắm có kích thước ≤78 mm.

EPL05 có kích thước bao nhiêu?

Kích thước tổng thể được công bố là khoảng Ø90 × 190 mm.

EPL05 làm bằng gì?

Sản phẩm được làm từ ABS engineering plastic – nhựa ABS kỹ thuật.

EPL05 chịu được nhiệt độ bao nhiêu?

Phạm vi nhiệt độ được nhà sản xuất công bố là -20°C đến +90°C.

Có thể sử dụng EPL05 cho hai người không?

Có. EPL05 được công bố có thể được quản lý bởi 2 người đồng thời.

EPL05 có cần dụng cụ để lắp đặt không?

Thiết kế sản phẩm cho phép thao tác lắp đặt cơ bản mà không cần dụng cụ bổ sung.

EPL05 dùng cho công nghiệp hay gia đình?

Sản phẩm được nhà sản xuất mô tả là phù hợp với phích cắm công nghiệp và dân dụng.

17. Tại sao PROLOCKEY EPL05 là lựa chọn phù hợp cho phích cắm lớn?

Đối với các doanh nghiệp đang xây dựng hệ thống Lockout/Tagout, việc lựa chọn đúng kích thước thiết bị khóa là yếu tố rất quan trọng.

Nếu sử dụng khóa quá nhỏ, phích cắm không thể nằm hoàn toàn trong thiết bị. Ngược lại, nếu sử dụng thiết bị quá lớn cho một phích cắm nhỏ, việc quản lý và lưu trữ có thể không tối ưu.

PROLOCKEY EPL05 nằm ở phân khúc khóa phích cắm kích thước lớn trong dòng EPL04/EPL05, với khả năng tương thích đến 78 mm.

Thiết kế Ø90 × 190 mm giúp EPL05 phù hợp hơn với những phích cắm có kích thước lớn, trong khi cấu trúc xoay giúp thao tác thuận tiện tại hiện trường.

Đây là lựa chọn đáng cân nhắc cho các doanh nghiệp cần chuẩn hóa thiết bị LOTO theo nhiều kích thước phích cắm khác nhau.

18. Kết luận

Khóa LOTO phích cắm điện dạng xoay PROLOCKEY EPL05 là thiết bị chuyên dụng dùng để kiểm soát và cô lập phích cắm điện trong quy trình Lockout/Tagout. Với thân ABS kỹ thuật, thiết kế dạng trụ xoay, kích thước Ø90 × 190 mm, lỗ dẫn dây Ø25 mm và khả năng tương thích với phích cắm ≤78 mm, EPL05 phù hợp với nhiều loại phích cắm lớn sử dụng trong môi trường công nghiệp và dân dụng.

Sản phẩm hỗ trợ 2 người cùng quản lý khóa, có phạm vi nhiệt độ làm việc -20°C đến +90°C và có thể kết hợp với ổ khóa an toàn, thẻ Tagout và các thiết bị khóa nhóm để triển khai hệ thống LOTO đồng bộ.

Đối với doanh nghiệp đang tìm kiếm khóa phích cắm điện LOTO cỡ lớn, PROLOCKEY EPL05 là lựa chọn phù hợp khi phích cắm có kích thước trên 58 mm và không vượt quá 78 mm.

PROLOCKEY EPL05 – Khóa phích cắm điện dạng xoay cỡ lớn, giải pháp LOTO cho phích cắm ≤78 mm, hỗ trợ kiểm soát nguồn điện trong quá trình bảo trì và sửa chữa.
