Khóa An Toàn Phích Cắm Điện Cỡ Trung Ø58mm PROLOCKEY EPL01M

PROLOCKEY EPL01M – Khóa an toàn phích cắm điện cỡ trung, Plug Lockout LOTO

1. Tổng quan sản phẩm

PROLOCKEY EPL01M là thiết bị khóa an toàn phích cắm điện cỡ trung (Electrical Plug Lockout), được thiết kế để cô lập phích cắm và ngăn việc kết nối hoặc cấp điện trở lại ngoài ý muốn trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị.

EPL01M sử dụng nhựa kỹ thuật ABS750, có đặc tính cách điện và khả năng làm việc trong khoảng nhiệt độ -20°C đến +90°C. Thiết kế hộp khóa hai nửa dạng lục giác cho phép bao phủ phích cắm, tạo một lớp bảo vệ vật lý quanh điểm kết nối điện.

Model EPL01M có kích thước lớn hơn dòng EPL01 cỡ nhỏ, phù hợp với phích cắm có đường kính tối đa 58 mm và dây nguồn có đường kính tối đa 18 mm.

Thiết bị hỗ trợ 2–4 ổ khóa an toàn có đường kính càng khóa tối đa 7 mm, phù hợp cho cả khóa cá nhân và các tình huống cần nhiều người cùng kiểm soát điểm cô lập năng lượng.

2. Thông số kỹ thuật PROLOCKEY EPL01M

3. Thiết kế của khóa phích cắm EPL01M

Vỏ ABS750 chắc chắn

EPL01M được chế tạo từ ABS750, phù hợp với các ứng dụng khóa an toàn trong môi trường công nghiệp.

Vật liệu này mang lại:

• Độ cứng tốt.
• Khả năng chịu va đập.
• Trọng lượng tương đối nhẹ.
• Tính cách điện.
• Khả năng sử dụng trong khoảng -20°C đến +90°C.

Khối lượng sản phẩm khoảng 108 g, vẫn đủ gọn để mang theo trong bộ dụng cụ LOTO.

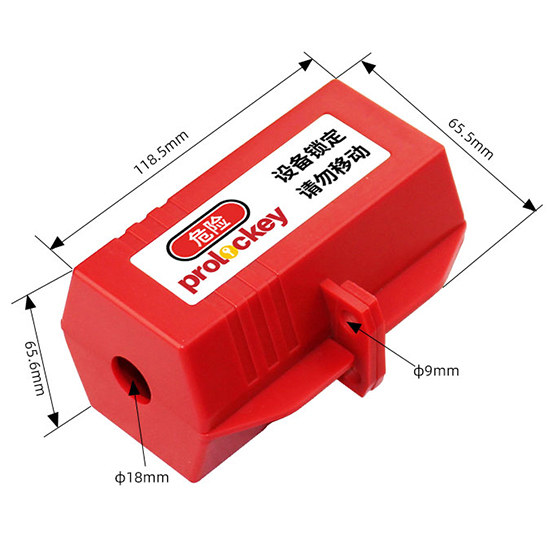

Thiết kế hai nửa dạng lục giác

EPL01M sử dụng cấu trúc hai nửa có thể mở ra, cho phép đưa phích cắm vào bên trong trước khi đóng thiết bị.

Thiết kế dạng lục giác giúp tạo không gian bao quanh phích cắm và dây nguồn, đồng thời tạo kết cấu chắc chắn khi khóa.

Hỗ trợ nhiều ổ khóa

EPL01M có thể sử dụng với 2–4 ổ khóa an toàn, với đường kính càng khóa tối đa 7 mm.

Đây là đặc điểm hữu ích khi nhiều nhân viên cùng tham gia công việc bảo trì và cần duy trì quyền kiểm soát khóa cá nhân đối với cùng một nguồn năng lượng.

4. Khả năng tương thích

EPL01M được thiết kế cho phích cắm có kích thước lớn hơn dòng EPL01 cỡ nhỏ.

Phích cắm

Đường kính tối đa: ≤ 58 mm

Dây nguồn

Đường kính tối đa: ≤ 18 mm

Ổ khóa

Đường kính càng khóa: ≤ 7 mm

Số lượng ổ khóa

2–4 ổ khóa

Do đó, EPL01M phù hợp hơn với những loại phích cắm công nghiệp có kích thước lớn mà các mẫu plug lockout cỡ nhỏ không thể bao phủ.

Khả năng tương thích thực tế cần được kiểm tra dựa trên cả đường kính và hình dạng phích cắm, không chỉ dựa trên một kích thước đường kính danh nghĩa.

5. Nguyên lý hoạt động

PROLOCKEY EPL01M hoạt động bằng cách bao phủ phích cắm bên trong hộp khóa.

Quy trình cơ bản:

Ngắt nguồn → tháo phích cắm → đặt phích cắm vào EPL01M → đóng hộp khóa → gắn ổ khóa → gắn thẻ cảnh báo → xác nhận trạng thái cô lập.

Khi EPL01M đã được khóa, phích cắm được bao phủ bên trong thiết bị, giúp hạn chế khả năng tiếp cận và thao tác lại với phích cắm.

Thiết bị này nên được sử dụng như một thành phần trong quy trình kiểm soát năng lượng LOTO, không thay thế toàn bộ quy trình cô lập và xác minh nguồn năng lượng.

6. Ưu điểm nổi bật

Phù hợp phích cắm công nghiệp cỡ lớn

Khả năng chứa phích cắm có đường kính đến 58 mm giúp EPL01M phù hợp với nhiều loại phích cắm công nghiệp lớn hơn.

Khóa được dây nguồn đến 18 mm

Khoang dây được thiết kế cho dây nguồn có đường kính tối đa khoảng 18 mm, mở rộng khả năng ứng dụng so với dòng khóa phích cắm cỡ nhỏ.

Hỗ trợ khóa nhóm

Có thể gắn 2–4 ổ khóa an toàn, thuận tiện cho các công việc có nhiều người cùng tham gia.

Không cần dụng cụ chuyên dụng

Thiết kế cơ học cho phép đưa phích cắm vào thiết bị, đóng lại và gắn ổ khóa trực tiếp.

Cách điện

Thân bằng ABS750 có đặc tính cách điện, phù hợp với mục đích sử dụng làm thiết bị khóa phích cắm điện.

Dễ nhận diện

Màu đỏ nổi bật giúp thiết bị dễ nhận biết trong khu vực bảo trì hoặc tủ thiết bị LOTO.

7. EPL01M dùng trong những trường hợp nào?

PROLOCKEY EPL01M có thể được sử dụng trong:

• Nhà máy sản xuất.
• Nhà máy cơ khí.
• Xưởng gia công.
• Nhà máy điện.
• Hệ thống M&E.
• Công trường xây dựng.
• Khu vực bảo trì máy móc.
• Hệ thống điện công nghiệp.
• Khu vực sử dụng thiết bị điện có phích cắm.
• Chương trình quản lý Lockout Tagout – LOTO.

Đặc biệt, EPL01M thích hợp khi nguồn điện của thiết bị được cô lập trực tiếp tại phích cắm điện.

8. EPL01M trong quy trình Lockout Tagout

Trong hệ thống LOTO, EPL01M có thể được sử dụng như một Plug Lockout Device.

Một quy trình điển hình:

Bước 1 – Xác định nguồn năng lượng

Xác định thiết bị, phích cắm và nguồn điện cần cô lập.

Bước 2 – Thông báo

Thông báo cho những người liên quan trước khi tiến hành cô lập thiết bị.

Bước 3 – Ngắt thiết bị

Tắt thiết bị theo quy trình vận hành.

Bước 4 – Cô lập phích cắm

Ngắt phích cắm khỏi nguồn điện và đặt vào EPL01M.

Bước 5 – Khóa

Đóng EPL01M và sử dụng ổ khóa an toàn tương thích.

Bước 6 – Gắn thẻ

Gắn thẻ cảnh báo theo quy trình LOTO của doanh nghiệp nếu cần.

Bước 7 – Xác minh

Kiểm tra và xác nhận thiết bị không còn khả năng hoạt động ngoài ý muốn trước khi bắt đầu công việc.

9. Khóa cá nhân và khóa nhóm

Khả năng sử dụng 2–4 ổ khóa khiến EPL01M phù hợp với nhiều phương án quản lý LOTO.

Ví dụ, một thiết bị cần được bảo trì bởi nhiều nhân viên:

Mỗi người có thể duy trì quyền kiểm soát đối với ổ khóa của mình theo quy trình an toàn của doanh nghiệp.

10. So sánh EPL01M với EPL01

Điểm khác biệt chính: EPL01M có kích thước lớn hơn và khả năng chứa phích cắm đến Ø58 mm, dây nguồn đến Ø18 mm, trong khi EPL01 phù hợp với Ø45 mm và Ø12,5 mm.

 FAQ – Câu hỏi thường gặp

PROLOCKEY EPL01M là gì?

PROLOCKEY EPL01M là khóa an toàn phích cắm điện cỡ trung, dùng để bao phủ và cô lập phích cắm trong quá trình bảo trì, sửa chữa và thực hiện quy trình Lockout Tagout.

EPL01M phù hợp với phích cắm đường kính bao nhiêu?

Sản phẩm được thiết kế cho phích cắm có đường kính tối đa 58 mm.

EPL01M dùng được với dây điện đường kính bao nhiêu?

Phù hợp với dây nguồn có đường kính tối đa khoảng 18 mm.

EPL01M có thể gắn bao nhiêu ổ khóa?

Có thể sử dụng 2–4 ổ khóa an toàn.

Càng khóa tối đa bao nhiêu?

Đường kính càng khóa tương thích tối đa 7 mm.

EPL01M có cách điện không?

Có. Thân sản phẩm được chế tạo từ ABS750 và có tính cách điện theo thông số nhà sản xuất.

EPL01M chịu được nhiệt độ bao nhiêu?

Phạm vi nhiệt độ sử dụng là -20°C đến +90°C.

EPL01M khác EPL01 như thế nào?

EPL01M là phiên bản cỡ trung, lớn hơn EPL01. EPL01M phù hợp phích cắm đến 58 mm và dây đến 18 mm, trong khi EPL01 phù hợp phích cắm đến 45 mm và dây đến 12,5 mm.

EPL01M có phù hợp cho LOTO không?

Có. Đây là thiết bị Electrical Plug Lockout được thiết kế để hỗ trợ cô lập phích cắm trong hệ thống Lockout Tagout. Việc sử dụng cần tuân thủ quy trình kiểm soát năng lượng của đơn vị.
