Khóa An Toàn Phích Cắm Điện Cỡ Lớn Ø80mm PROLOCKEY EPL02

PROLOCKEY EPL02 – Khóa an toàn phích cắm điện cỡ lớn, Electrical Plug Lockout

1. Tổng quan sản phẩm

PROLOCKEY EPL02 là thiết bị khóa an toàn phích cắm điện cỡ lớn (Electrical Plug Lockout), được thiết kế để cô lập phích cắm và ngăn việc kết nối nguồn điện trở lại ngoài ý muốn trong quá trình bảo trì, sửa chữa, kiểm tra thiết bị và thực hiện quy trình Lockout Tagout (LOTO).

EPL02 sử dụng nhựa kỹ thuật ABS750, có tính cách điện và khả năng làm việc trong phạm vi nhiệt độ -20°C đến +90°C. Thiết kế hai nửa dạng lục giác cho phép đặt phích cắm vào bên trong trước khi đóng và khóa.

Đây là model có kích thước lớn trong dòng PROLOCKEY Electrical Plug Lockout, phù hợp với các loại phích cắm công nghiệp có kích thước lớn, với khả năng khóa:

• Phích cắm đường kính ≤ 80 mm
• Dây nguồn đường kính ≤ 26 mm
• 2–4 ổ khóa an toàn
• Càng khóa có đường kính ≤ 7 mm

2. Thông số kỹ thuật PROLOCKEY EPL02

3. Thiết kế và cấu tạo

Vỏ khóa bằng ABS750

Thân PROLOCKEY EPL02 được chế tạo từ nhựa kỹ thuật ABS750, đáp ứng yêu cầu về độ bền cơ học, trọng lượng và khả năng cách điện đối với thiết bị khóa phích cắm.

Vật liệu này cho phép sản phẩm làm việc trong khoảng:

-20°C đến +90°C.

Thiết kế hai nửa dạng lục giác

EPL02 có kết cấu hai nửa đóng mở, cho phép đưa phích cắm công nghiệp vào bên trong trước khi đóng thiết bị.

Sau khi đóng, thân khóa bao phủ phích cắm và tạo vị trí để gắn ổ khóa an toàn.

Thiết kế dạng lục giác giúp tạo không gian chứa tương đối lớn, phù hợp với các loại phích cắm có kích thước lớn.

Thiết kế cỡ lớn

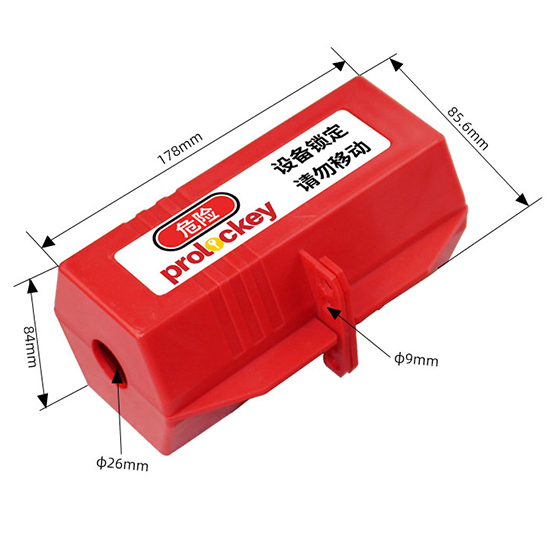

So với các model EPL01, EPL01H và EPL01M, EPL02 có kích thước lớn nhất trong nhóm sản phẩm được cung cấp, với kích thước tổng thể:

178 × 85,6 × 84 mm

Khối lượng:

0,251 kg.

4. Khả năng tương thích

Phích cắm công nghiệp

EPL02 phù hợp với phích cắm có:

Đường kính ≤ 80 mm

Đây là thông số quan trọng nhất khi lựa chọn model.

Dây nguồn

Thiết bị hỗ trợ dây nguồn có:

Đường kính ≤ 26 mm

Ổ khóa an toàn

EPL02 có thể sử dụng với:

2–4 ổ khóa

với đường kính càng khóa tối đa:

≤ 7 mm.

Lỗ hai bên

Thông số nhà sản xuất ghi:

Đường kính lỗ hai bên: 26 mm.

5. Nguyên lý hoạt động

PROLOCKEY EPL02 hoạt động bằng cách đưa phích cắm vào trong thân khóa, đóng hai nửa thiết bị và gắn ổ khóa an toàn.

Quy trình cơ bản:

Ngắt thiết bị → tháo phích cắm → đặt phích cắm vào EPL02 → đóng thiết bị → gắn ổ khóa → gắn thẻ cảnh báo → xác minh trạng thái cô lập.

Khi đã khóa, phích cắm được bao phủ bên trong thiết bị, giúp hạn chế việc tiếp cận và kết nối lại nguồn điện ngoài ý muốn.

EPL02 là thiết bị hỗ trợ cô lập năng lượng, cần được sử dụng cùng quy trình LOTO phù hợp của doanh nghiệp.

6. Ưu điểm nổi bật của PROLOCKEY EPL02

Khóa được phích cắm đến Ø80 mm

EPL02 có khả năng khóa phích cắm với đường kính lên đến 80 mm, phù hợp với các loại phích cắm công nghiệp cỡ lớn.

Khóa được dây nguồn đến Ø26 mm

Khoang dây cho phép sử dụng với dây nguồn có đường kính tối đa 26 mm, phù hợp với các loại dây nguồn lớn hơn.

Hỗ trợ 2–4 ổ khóa

Thiết kế cho phép gắn 2–4 ổ khóa an toàn, thích hợp cho cả khóa cá nhân và khóa nhóm.

Vỏ ABS750

Vật liệu ABS750 giúp thiết bị có trọng lượng hợp lý so với kích thước, đồng thời có tính cách điện.

Phạm vi nhiệt độ rộng

EPL02 có phạm vi nhiệt độ sử dụng:

-20°C đến +90°C.

Dùng cho phích cắm công nghiệp lớn

Đây là điểm mạnh nhất của model EPL02 khi so sánh với các model nhỏ hơn trong dòng Plug Lockout.

7. Ứng dụng của EPL02

PROLOCKEY EPL02 phù hợp cho:

• Nhà máy sản xuất.
• Nhà máy cơ khí.
• Nhà máy điện.
• Xưởng công nghiệp.
• Công trường xây dựng.
• Hệ thống M&E.
• Khu vực bảo trì máy móc.
• Hệ thống điện công nghiệp.
• Khu vực sử dụng phích cắm công nghiệp cỡ lớn.
• Chương trình Lockout Tagout – LOTO.

Sản phẩm đặc biệt phù hợp khi cần cô lập nguồn điện trực tiếp tại phích cắm, thay vì chỉ kiểm soát tại tủ điện.

8. EPL02 trong hệ thống Lockout Tagout

Trong chương trình Lockout Tagout, EPL02 đóng vai trò là thiết bị Electrical Plug Lockout.

Một quy trình kiểm soát năng lượng điển hình có thể bao gồm:

Bước 1 – Xác định nguồn năng lượng

Xác định thiết bị, phích cắm và nguồn điện liên quan.

Bước 2 – Thông báo

Thông báo cho người vận hành và những người liên quan.

Bước 3 – Ngắt thiết bị

Tắt thiết bị theo quy trình vận hành.

Bước 4 – Cô lập

Ngắt phích cắm khỏi nguồn điện.

Bước 5 – Lắp EPL02

Đặt phích cắm vào bên trong khóa EPL02.

Bước 6 – Khóa

Đóng thiết bị và gắn ổ khóa an toàn.

Bước 7 – Gắn thẻ

Gắn thẻ cảnh báo theo quy trình LOTO nếu cần.

Bước 8 – Xác minh

Kiểm tra để xác nhận thiết bị đã được cô lập trước khi tiến hành bảo trì.

9. Khóa nhóm 2–4 người

EPL02 hỗ trợ 2–4 ổ khóa an toàn, giúp thiết bị phù hợp với những công việc có nhiều nhân viên tham gia.

Ví dụ:

Mỗi người tham gia có thể duy trì quyền kiểm soát đối với ổ khóa của mình theo quy trình LOTO của doanh nghiệp.

10. So sánh các model khóa phích cắm PROLOCKEY

Dựa trên các model bạn đã cung cấp, có thể chuẩn hóa thành dòng sản phẩm như sau:

Cách lựa chọn nhanh

• EPL01: phích cắm nhỏ, dây ≤12,5 mm.
• EPL01H: phích cắm đến Ø58 mm nhưng dây ≤10 mm, thiết kế tương đối gọn.
• EPL01M: phích cắm đến Ø58 mm, phù hợp dây lớn hơn, đến Ø18 mm.
• EPL02: dành cho phích cắm cỡ lớn đến Ø80 mm và dây đến Ø26 mm.

Như vậy, EPL02 là model có phạm vi khóa lớn nhất trong 4 model trên.

FAQ – Câu hỏi thường gặp

PROLOCKEY EPL02 là gì?

PROLOCKEY EPL02 là khóa an toàn phích cắm điện cỡ lớn, dùng để bao phủ và cô lập phích cắm trong quá trình bảo trì và kiểm soát nguồn năng lượng.

EPL02 phù hợp với phích cắm đường kính bao nhiêu?

Sản phẩm phù hợp với phích cắm có đường kính tối đa 80 mm.

EPL02 khóa được dây nguồn đường kính bao nhiêu?

EPL02 phù hợp với dây nguồn có đường kính tối đa 26 mm.

EPL02 sử dụng được bao nhiêu ổ khóa?

Thiết bị hỗ trợ 2–4 ổ khóa an toàn.

Càng khóa tối đa bao nhiêu?

Đường kính càng khóa tương thích tối đa 7 mm.

EPL02 làm bằng vật liệu gì?

Thân sản phẩm được chế tạo từ nhựa kỹ thuật ABS750.

EPL02 có cách điện không?

Có. Thông số nhà sản xuất thể hiện phần thân có tính cách điện.

EPL02 chịu được nhiệt độ bao nhiêu?

Phạm vi nhiệt độ sử dụng là -20°C đến +90°C.

EPL02 có phải model lớn nhất trong dòng đang cung cấp không?

Theo 4 model EPL01, EPL01H, EPL01M và EPL02 mà bạn đã cung cấp, EPL02 có khả năng khóa phích cắm lớn nhất, lên đến Ø80 mm và dây nguồn đến Ø26 mm.
