Khóa An Toàn Phích Cắm Điện Ø45mm PROLOCKEY EPL01

PROLOCKEY EPL01 – Khóa an toàn phích cắm điện, Plug Lockout LOTO cỡ nhỏ

1. Tổng quan sản phẩm

PROLOCKEY EPL01 là thiết bị khóa an toàn phích cắm điện (Electrical Plug Lockout) được thiết kế để cô lập phích cắm và ngăn việc kết nối nguồn điện ngoài ý muốn trong quá trình bảo trì, sửa chữa hoặc kiểm tra thiết bị.

EPL01 thuộc nhóm Lockout Tagout (LOTO), sử dụng vỏ nhựa kỹ thuật ABS750 có khả năng cách điện, chịu nhiệt trong khoảng -20°C đến +90°C. Thiết kế dạng hộp khóa đóng mở giúp bao phủ phích cắm, đồng thời hạn chế khả năng tiếp cận và thao tác trái phép.

Theo thông số sản phẩm, EPL01 phù hợp với phích cắm có đường kính tối đa khoảng 45 mm và dây nguồn có đường kính tối đa 12,5 mm. Thiết bị có thể kết hợp với 2–4 ổ khóa an toàn, với đường kính càng khóa tối đa 7 mm, cho phép nhiều người cùng tham gia quy trình khóa cô lập năng lượng khi cần thiết.

2. Thông số kỹ thuật PROLOCKEY EPL01

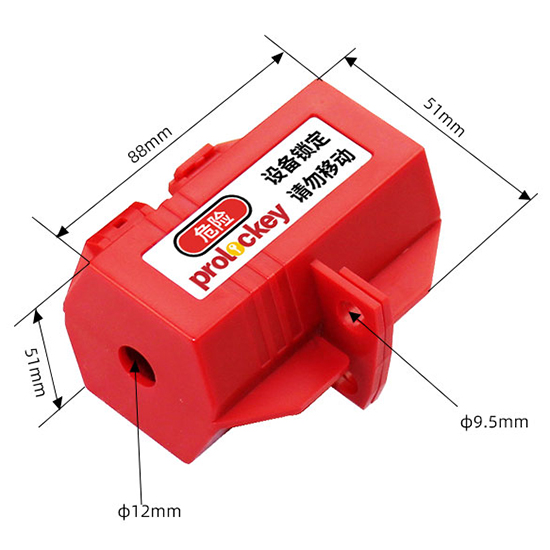

Lưu ý kỹ thuật: Hình minh họa sản phẩm thể hiện thêm các kích thước Ø12 mm và Ø9,5 mm tại các vị trí khác nhau của thân khóa, trong khi bảng thông số ghi đường kính lỗ hai bên 12,7 mm. Khi lập bản vẽ kỹ thuật chính thức, nên sử dụng đúng vị trí và kích thước tương ứng trên bản vẽ của nhà sản xuất, tránh gộp các thông số này thành một kích thước duy nhất.

3. Thiết kế và cấu tạo EPL01

Vỏ khóa bằng ABS750

PROLOCKEY EPL01 sử dụng nhựa kỹ thuật ABS750 cho phần thân.

Vật liệu này giúp thiết bị có:

• Trọng lượng nhẹ.
• Độ cứng phù hợp.
• Khả năng chịu va đập tốt.
• Tính cách điện.
• Khả năng làm việc trong phạm vi nhiệt độ -20°C đến +90°C.

Khối lượng sản phẩm chỉ khoảng 69 g, thuận tiện mang theo trong bộ thiết bị LOTO cá nhân hoặc bộ khóa an toàn của đội bảo trì.

Thiết kế dạng hộp khóa hai nửa

EPL01 sử dụng thiết kế hai nửa dạng vỏ bao quanh, tạo không gian để đặt phích cắm vào bên trong trước khi đóng khóa.

Thiết kế này giúp:

Phích cắm → đặt vào hộp khóa → đóng nắp → gắn ổ khóa → cô lập phích cắm.

Sau khi khóa, người không có quyền kiểm soát ổ khóa sẽ khó tiếp cận phích cắm để thao tác.

Thiết kế lục giác

Thân sản phẩm có thiết kế dạng hình lục giác, giúp tăng khả năng bao phủ và tạo kết cấu chắc chắn khi khóa phích cắm.

Đây cũng là đặc điểm nhận diện của dòng Power Plug Lockout dành cho môi trường công nghiệp.

4. Khả năng tương thích

PROLOCKEY EPL01 được thiết kế cho các loại phích cắm đáp ứng giới hạn kích thước của thiết bị.

Phích cắm

Đường kính phích cắm: ≤ 45 mm

Dây nguồn

Đường kính dây nguồn: ≤ 12,5 mm

Ổ khóa

Có thể sử dụng 2–4 ổ khóa an toàn, với:

Đường kính càng khóa ≤ 7 mm.

Điều này cho phép EPL01 được sử dụng trong các tình huống khóa cá nhân hoặc khóa nhóm, tùy theo quy trình LOTO của doanh nghiệp.

Khả năng tương thích thực tế còn phụ thuộc vào hình dạng phích cắm, vị trí dây dẫn và kích thước ổ khóa. Nên kiểm tra kích thước thực tế trước khi triển khai hàng loạt.

5. Cơ chế khóa phích cắm điện

EPL01 hoạt động theo nguyên lý bao phủ và cô lập phích cắm.

Quy trình sử dụng cơ bản:

1. Ngắt thiết bị khỏi nguồn điện.

2. Đặt phích cắm vào bên trong thân khóa EPL01.

3. Đóng hai phần thân khóa.

4. Gắn ổ khóa an toàn qua vị trí khóa.

5. Gắn thẻ cảnh báo nếu quy trình LOTO yêu cầu.

Khi thiết bị được khóa, phích cắm được bao phủ bên trong hộp, giúp hạn chế khả năng người khác tiếp cận và cắm lại nguồn điện.

6. Ưu điểm nổi bật của PROLOCKEY EPL01

Cô lập trực tiếp phích cắm

Không cần khóa tại tủ điện nếu phương án kiểm soát năng lượng của thiết bị cho phép cô lập tại phích cắm. EPL01 giúp tạo một điểm khóa trực tiếp trên nguồn cấp điện bằng phích cắm.

Thiết kế nhỏ gọn

Kích thước chỉ:

89 × 51 × 51 mm

và khối lượng khoảng:

0,069 kg

giúp thuận tiện bảo quản trong túi LOTO hoặc hộp dụng cụ bảo trì.

Hỗ trợ khóa nhiều người

Thiết bị có thể kết hợp với 2–4 ổ khóa an toàn có đường kính càng tối đa 7 mm.

Đây là ưu điểm khi nhiều nhân viên cùng tham gia một công việc bảo trì và mỗi người cần kiểm soát khóa của mình.

Không cần dụng cụ chuyên dụng

Thiết kế cơ học của EPL01 cho phép thao tác đóng/mở và gắn ổ khóa trực tiếp mà không cần sử dụng dụng cụ chuyên dụng.

Khả năng cách điện

Thân khóa sử dụng nhựa kỹ thuật ABS750 và có đặc tính cách điện, phù hợp cho ứng dụng khóa phích cắm trong hệ thống kiểm soát năng lượng.

Màu đỏ dễ nhận diện

Màu đỏ nổi bật giúp thiết bị dễ được nhận biết trên dây nguồn hoặc khu vực bảo trì.

7. Ứng dụng của PROLOCKEY EPL01

PROLOCKEY EPL01 có thể được sử dụng để khóa các loại phích cắm điện phù hợp trong:

Nhà máy sản xuất

Dùng khi bảo trì máy móc, dây chuyền sản xuất và thiết bị điện có sử dụng phích cắm.

Xưởng cơ khí

Hỗ trợ cô lập nguồn điện của máy khoan, máy mài, máy gia công và các thiết bị điện cầm tay hoặc thiết bị có dây nguồn.

Hệ thống điện công nghiệp

Dùng như một giải pháp Electrical Lockout tại điểm cấp nguồn bằng phích cắm.

Công trường xây dựng

Có thể sử dụng để khóa phích cắm của thiết bị điện trong khu vực thi công khi thực hiện bảo trì hoặc sửa chữa.

Nhà máy hóa chất và các khu vực công nghiệp

Có thể tích hợp vào chương trình kiểm soát năng lượng LOTO của doanh nghiệp, với điều kiện thiết bị và vật liệu phù hợp với môi trường sử dụng cụ thể.

Thiết bị điện dân dụng

Về mặt kích thước, sản phẩm cũng có thể được sử dụng cho một số thiết bị có phích cắm phù hợp, chẳng hạn như máy giặt, thiết bị điện và các thiết bị gia dụng.

Tuy nhiên, trong môi trường công nghiệp, việc sử dụng phải tuân thủ quy trình LOTO và đánh giá rủi ro của đơn vị.

8. EPL01 trong hệ thống Lockout Tagout

Lockout Tagout (LOTO) là phương pháp kiểm soát nguồn năng lượng nhằm ngăn thiết bị được cấp năng lượng hoặc vận hành ngoài ý muốn trong quá trình bảo trì.

Trong hệ thống này, EPL01 đóng vai trò là thiết bị Plug Lockout, tập trung vào việc cô lập nguồn điện tại phích cắm.

Có thể hình dung chuỗi kiểm soát:

Nguồn điện → Phích cắm → EPL01 → Ổ khóa LOTO → Thẻ cảnh báo → Bảo trì

Việc khóa phích cắm cần được thực hiện cùng các bước kiểm soát năng lượng khác theo quy trình của doanh nghiệp, bao gồm xác định nguồn năng lượng, cô lập và xác minh trạng thái an toàn trước khi bắt đầu công việc.

9. Khóa phích cắm EPL01 có thể dùng cho khóa nhóm

Một ưu điểm đáng chú ý của EPL01 là khả năng gắn 2–4 ổ khóa.

Ví dụ, khi một thiết bị cần được bảo trì bởi nhiều nhân viên:

• Nhân viên điện gắn ổ khóa của mình.
• Nhân viên cơ khí gắn ổ khóa của mình.
• Nhân viên bảo trì gắn ổ khóa của mình.
• Người phụ trách an toàn có thể sử dụng thêm ổ khóa nếu quy trình yêu cầu.

Điểm quan trọng là mỗi người thực hiện công việc phải tuân thủ quy trình khóa riêng của mình, và việc tháo khóa phải được kiểm soát theo quy định LOTO của doanh nghiệp.

10. Thông số vật liệu và môi trường làm việc

11. Hướng dẫn lựa chọn EPL01

Trước khi lựa chọn EPL01, cần kiểm tra tối thiểu:

1. Đường kính phích cắm

Phích cắm cần có đường kính không vượt quá 45 mm.

2. Đường kính dây nguồn

Dây điện cần có đường kính phù hợp, theo thông số sản phẩm tối đa khoảng 12,5 mm.

3. Kích thước ổ khóa

Ổ khóa sử dụng cần có đường kính càng không quá 7 mm.

4. Hình dạng phích cắm

Ngoài kích thước đường kính, cần kiểm tra hình dạng thực tế để đảm bảo phích cắm có thể nằm hoàn toàn trong khoang khóa.

5. Quy trình LOTO

Thiết bị chỉ là một thành phần của hệ thống kiểm soát năng lượng. Doanh nghiệp cần xác định đúng phương pháp cô lập nguồn điện cho từng thiết bị.

FAQ – Câu hỏi thường gặp

PROLOCKEY EPL01 là gì?

PROLOCKEY EPL01 là thiết bị khóa an toàn phích cắm điện (Electrical Plug Lockout), dùng để bao phủ và cô lập phích cắm trong quá trình bảo trì, sửa chữa và kiểm soát năng lượng.

EPL01 phù hợp với phích cắm đường kính bao nhiêu?

Theo thông số sản phẩm, EPL01 phù hợp với phích cắm có đường kính tối đa 45 mm.

EPL01 khóa được dây điện đường kính bao nhiêu?

Thiết bị được thiết kế cho dây nguồn có đường kính tối đa khoảng 12,5 mm.

EPL01 sử dụng được bao nhiêu ổ khóa?

Thiết bị có thể kết hợp với 2–4 ổ khóa an toàn, với đường kính càng khóa tối đa 7 mm.

EPL01 làm bằng vật liệu gì?

Thân khóa được chế tạo từ nhựa kỹ thuật ABS750.

EPL01 có cách điện không?

Có. Thông số sản phẩm thể hiện phần thân có tính cách điện.

EPL01 chịu được nhiệt độ bao nhiêu?

Phạm vi nhiệt độ sử dụng được cung cấp là -20°C đến +90°C.

EPL01 có cần dụng cụ để sử dụng không?

Thiết kế sản phẩm cho phép thao tác khóa bằng cách đặt phích cắm vào hộp, đóng thiết bị và gắn ổ khóa tương thích, không yêu cầu dụng cụ chuyên dụng cho thao tác khóa thông thường.

EPL01 dùng trong ngành nào?

Sản phẩm phù hợp cho nhà máy sản xuất, xưởng cơ khí, công trình xây dựng, hệ thống điện, bảo trì công nghiệp và các chương trình Lockout Tagout có nhu cầu cô lập nguồn điện tại phích cắm.
