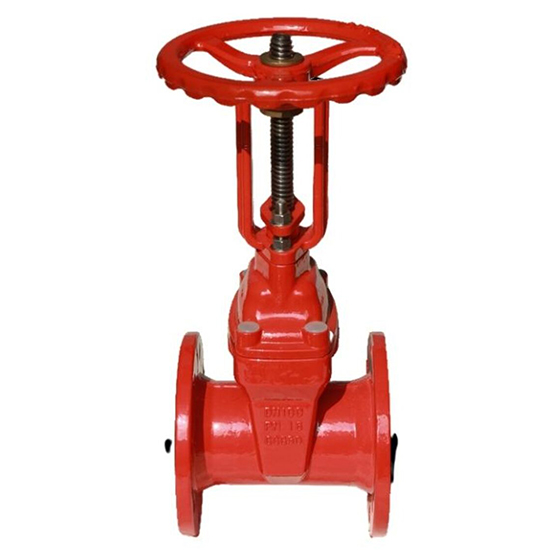

Van cổng ty nổi DN50 ARV ARS150

Van cổng ty nổi Malaysia DN50 ARV ANRS150
Van cổng ARV là thương hiệu hàng đầu của Malaysia về ngành van công nghiệp. Van cho chất lỏng chảy theo cả 2 chiều (Van 2 chiều). Van làm việc được ở áp suất là 10, 16 Kgf/cm² và nhiệt độ làm việc: 0~80°c. Thân van cấu tạo bằng gang cầu, lá van bằng gang cầu và được bọc bởi cao su EPDM đáp ứng các tiêu chuẩn an toàn với nước sạch. Ngoài ra van được sơn phủ Eboxy cả 2 mặt nên chống lại ăn mòn của môi trường.

Van cổng ty nổi ARV là sản phẩm van cổng cho phép đóng mở dòng chảy hoàn hảo, sản phẩm đóng kít khít và cho lưu thông 100% ở trạng thái mở. Sản phẩm van cổng ARV được cung cấp chính hãng bởi Vật tư AZ. Đây là dòng sản phẩm dùng trong phòng cháy chữa cháy.
Van cổng chịu lực ARS150 – Van cửa OS&Y ty nổi, van chặn bằng sắt dẻo có kết kết nối mặt bích, Mặt bích BS 5163 để dễ dàng lắp đặt và tiếp cận. Nên sử dụng van cổng ty nổi (OS&Y) khi cần điều khiển chỉ báo trực quan về vị trí đóng / mở.

Tính năng sản phẩm Van cổng ty nổi ARV – ARS 150
- Vị trí của van phòng cháy chữa cháy có thể được giám sát bằng cách sử dụng mạch theo dõi – bộ tín hiệu điện ( có thể gắn thêm hoặc không)
- Là thiết bị phòng thủ chủ lực của hệ thống ống dẫn khi có hoản hoạn
- Độ kín khít 100% đạt được thông qua nêm được phủ EPDM tiếp xúc hoàn toàn với bề mặt dòng chảy
- Đầu ổ trục và đai ốc trục được làm bằng đồng thau – Gia công chính xác cao
- Mô men hoạt động. Bề mặt bên trong và bên ngoài được phủ Epoxy tĩnh điện tối thiểu 300 micron.
- Thân và nắp ca-pô bằng gang dẻo
- Mô-men xoắn hoạt động thấp hơn, được thiết kế cho vòng đời cao hơn.

Thông số kỹ thuật của van cổng ty nổi ARS150
- Mã sản phẩm : ARS150-50
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Áp suất làm việc: PN10/16 ( Áp suất kiểm thử: 24 Kgf/cm²).
- Kích cỡ: DN50 (2″)
- Khoảng cách giữa 2 mặt bích theo tiêu chuẩn: BS5163.
- Van được lắp mặt bích và được khoan lỗ theo tiêu chuẩn EN 1092-2.
- Vật liệu:
+ Thân Gang - EN-GJS-500 DUCTILE IRON (GGG50), lá van bằng gang hình nêm và bọc cao su EPDM.
+ Ty van: Inox
+ Bọc cánh van: EPDM
- Sơn phủ: ELECTROSTATIC POWDER EPOXY
- Môi trường; Nước, Nước biển, nước thải
- Nhiệt độ làm việc: 0~80º.

Nguyên lý hoạt động van cổng ty nổi ARV:
Van cổng ty nổi hoạt động dựa theo nguyên tắc. Khi van xoay theo chiều kim đồng hồ là lúc van đã được đóng lại. Lúc này nó sẽ ngăn không cho nước chảy qua hoặc làm giảm tốc độ dòng chảy và phần ty van sẽ nằm gọn trong thân van. Ngược lại, nếu bạn xoay tay van cổng ngược chiều kim đồng hồ thì tương ứng với van cổng ty nổi sẽ mở ra. Tay van lúc này chuyển động tạo lực xoáy lên ty van hình xoắn lò xo. Kéo cửa van lên trong khi cửa van đang xiết chặt với thân van để chặn dòng nước. Khi van ở trạng thái mở hoàn toàn thì phần đĩa van sẽ không nằm trong dòng nước và phần ty van sẽ trồi lên khỏi thân van.

Cấu tạo sản phẩm Van chặn ty nổi ARV – ARS 150
