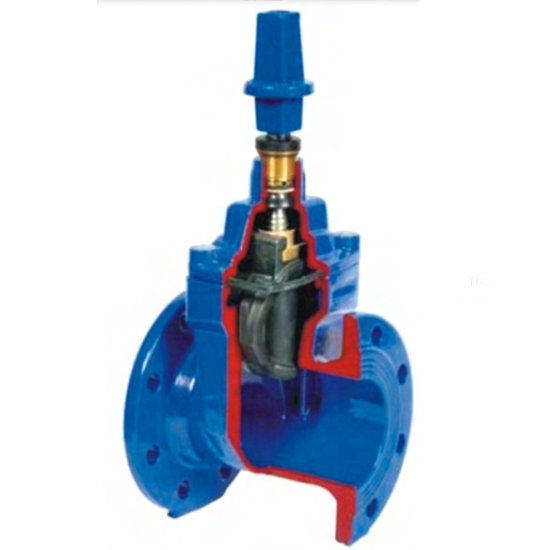

Van cổng ty chìm nắp chụp DN50 ANRS100
Tình trạng:
Giá bán:
1.550.000 đ
Van cổng ARV là thương hiệu hàng đầu của Malaysia về ngành van công nghiệp. Van cho chất lỏng chảy theo cả 2 chiều (Van 2 chiều). Van làm việc được ở áp suất là 10, 16 Kgf/cm² và nhiệt độ làm việc: 0~80°c.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Van cổng ty chìm nắp chụp DN50 ARV ANRS 100-50
Van cổng ARV là thương hiệu hàng đầu của Malaysia về ngành van công nghiệp. Van cho chất lỏng chảy theo cả 2 chiều (Van 2 chiều). Van làm việc được ở áp suất là 10, 16 Kgf/cm² và nhiệt độ làm việc: 0~80°c. Thân van cấu tạo bằng gang cầu, lá van bằng gang cầu và được bọc bởi cao su EPDM đáp ứng các tiêu chuẩn an toàn với nước sạch. Ngoài ra van được sơn phủ Eboxy cả 2 mặt nên chống lại ăn mòn của môi trường.
Van cổng ty chìm nắp chụp thường được chôn ngầm trong lòng đất và được đóng mở bằng cách xoay nắp chụp. Trên nắp chụp được bảo vệ bằng hộp van. Do được chôn trong lòng đất nên chúng ta phải lựa chọn 1 dòng van tốt và vận hành nhẹ. Để đáp ứng được như cầu đó thì lựa chọn hãng Van ARV là thích hợp nhất bởi sản phẩm đã được đăng ký nhãn hiệu độc quyền. Sản phẩm được bảo hành 18 tháng và kèm theo chứng chỉ: CO, CQ, Packinglist, Vận đơn. Van với ưu điểm vận hành nhẹ và được sơn phủ Eboxy cả 2 mặt nên hoàn toàn an toàn với nước sạch. Kích cỡ của van từ DN50 (2″) đến DN1000(48″).
Van thường đặt lắp đặt thêm phụ kiện là Khớp nối mềm dạng BE, EE và được lắp đặt cũng như tháo lắp và bảo trì bảo dưỡng được dễ dàng và thường được dùng ở đây là Khớp nối mềm BE với cấu tạo là mặt bích được nối với van cổng ty chìm nắp chụp và đầu kia được nối trực tiếp với ống.
Tính năng của van cổng ty chìm
- Độ kín khít hoàn toàn 100% đạt được hoàn toàn thông qua nêm phủ EPDM
- Thân và nắp ca-pô được sản xuất từ gang đúc. Có khả năng chống lại ứng suất kéo xảy ra trong đường ống.
- Mô-men xoắn hoạt động thấp với các thanh dẫn bằng nhựa trên nêm
- Niêm phong O-ring
- Lỗ thân hình nón lớn trong ngăn chặn trượt và xê dịch của nêm trục inox, nêm và thân đảm bảo hoạt động ổn định
- Ti bằng inox với các ren cuộn cho độ bền cao và mô-men xoắn hoạt động thấp.
- Bề mặt bên trong và bên ngoài được phủ một lớp epoxy 300 micron.
- Thích hợp sử dụng trên mặt đất và ngầm.
- Có thể vận hành với cơ cấu truyền động, hộp số, tay quay và tay kéo dài
- Đầu ổ trục và đai ốc trục được làm bằng đồng thau. Gia công chính xác cao cho phép mô-men xoắn hoạt động hiệu quả.
Thông số kỹ thuật của van cổng ty chìm ANRS100
- Mã sản phẩm : ANRS100-50
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Áp suất làm việc: PN10/16 ( Áp suất kiểm thử: 24 Kgf/cm²).
- Dãi kích cỡ: DN50 (2″) đến DN1000(48″).
- Khoảng cách giữa 2 mặt bích theo tiêu chuẩn: BS5163.
- Van được lắp mặt bích và được khoan lỗ theo tiêu chuẩn EN 1092-2.
- Vật liệu:
+ Thân Gang - EN-GJS-500 DUCTILE IRON (GGG50), lá van bằng gang hình nêm và bọc cao su EPDM.
+ Ty van: Inox
+ Bọc cánh van: EPDM
- Sơn phủ: ELECTROSTATIC POWDER EPOXY
- Môi trường; Nước, Nước biển, nước thải
- Nhiệt độ làm việc: 0~80º.

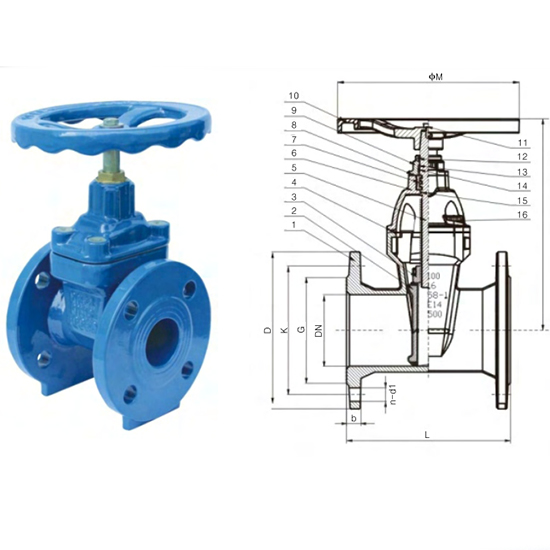

Cấu tạo và thông số kích thước:
Cấu tạo
Van cổng ty chìm nắp chụp là Van cổng ty chìm và khác nhau ở vận hành. Nếu van cổng ty chìm tay quay thì vận hành bằng quay vô lăng để đóng mở thì dạng nắp chụp lại vận hành bằng xoay nắp chụp.
Kích thước khả dụng của sản phẩm Van cổng ty chìm ARV
| Model | DN (mm) | D | H | G | n x Øl | d | k | L |
| ANRS100-50 | 50 | 165 | 215 | 200 | 4 x 19 | 99 | 125 | 178 |
| ANRS100-65 | 65 | 185 | 235 | 200 | 4 x 19 | 118 | 145 | 190 |
| ANRS100-80 | 80 | 200 | 265 | 254 | 8 x 19 | 132 | 160 | 208 |
| ANRS100-100 | 100 | 220 | 315 | 254 | 8 x 19 | 156 | 180 | 229 |
| ANRS100-125 | 125 | 250 | 350 | 315 | 8 x 19 | 184 | 210 | 254 |
| ANRS100-150 | 150 | 280 | 385 | 315 | 8 x 23 | 211 | 240 | 267 |
| ANRS100-200 | 200 | 340 | 485 | 315 | 12 x 23 | 266 | 295 | 292 |
| ANRS100-250 | 250 | 405 | 600 | 405 | 12 x 28 | 319 | 355 | 330 |
| ANRS100-300 | 300 | 460 | 680 | 405 | 12 x 28 | 370 | 410 | 356 |
| ANRS100-350 | 350 | 520 | 810 | 500 | 16 x 28 | 429 | 470 | 381 |
| ANRS100-400 | 400 | 580 | 890 | 500 | 16 x 31 | 480 | 525 | 406 |
| ANRS100-450 | 450 | 640 | 1050 | 500 | 20 x 31 | 548 | 585 | 432 |
| ANRS100-500 | 500 | 715 | 1230 | 650 | 20 x 34 | 609 | 650 | 457 |
| ANRS100-600 | 600 | 840 | 1260 | 650 | 20 x 37 | 720 | 770 | 508 |
-
Thông số kỷ thuật: Thông số kỹ thuật của van cổng ty chìm ANRS100
- Mã sản phẩm : ANRS100-50
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Áp suất làm việc: PN10/16 ( Áp suất kiểm thử: 24 Kgf/cm²).
- Dãi kích cỡ: DN50 (2″) đến DN1000(48″).
- Khoảng cách giữa 2 mặt bích theo tiêu chuẩn: BS5163.
- Van được lắp mặt bích và được khoan lỗ theo tiêu chuẩn EN 1092-2.
- Vật liệu:
+ Thân Gang - EN-GJS-500 DUCTILE IRON (GGG50), lá van bằng gang hình nêm và bọc cao su EPDM.
+ Ty van: Inox
+ Bọc cánh van: EPDM
- Sơn phủ: ELECTROSTATIC POWDER EPOXY
- Môi trường; Nước, Nước biển, nước thải
- Nhiệt độ làm việc: 0~80º.
Thông số kỹ thuật
-
Thông số kỷ thuật: Thông số kỹ thuật của van cổng ty chìm ANRS100
- Mã sản phẩm : ANRS100-50
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Áp suất làm việc: PN10/16 ( Áp suất kiểm thử: 24 Kgf/cm²).
- Dãi kích cỡ: DN50 (2″) đến DN1000(48″).
- Khoảng cách giữa 2 mặt bích theo tiêu chuẩn: BS5163.
- Van được lắp mặt bích và được khoan lỗ theo tiêu chuẩn EN 1092-2.
- Vật liệu:
+ Thân Gang - EN-GJS-500 DUCTILE IRON (GGG50), lá van bằng gang hình nêm và bọc cao su EPDM.
+ Ty van: Inox
+ Bọc cánh van: EPDM
- Sơn phủ: ELECTROSTATIC POWDER EPOXY
- Môi trường; Nước, Nước biển, nước thải
- Nhiệt độ làm việc: 0~80º.
