Thiết bị khóa máy cắt điện cỡ lớn PROLOCKEY CBL05-2 – Khóa CB/MCCB LOTO kẹp 20,7 mm

Thiết bị khóa máy cắt điện cỡ lớn PROLOCKEY CBL05-2 – Khóa CB/MCCB LOTO không cần dụng cụ

PROLOCKEY CBL05-2 là thiết bị khóa máy cắt điện cỡ lớn (Large Circuit Breaker Lockout) được thiết kế để khóa và cô lập nhiều loại cầu dao, máy cắt và CB/MCCB kích thước lớn trong quy trình Lockout/Tagout (LOTO). Sản phẩm sử dụng cơ cấu kẹp có khả năng điều chỉnh, cho phép khóa thiết bị có độ dày tối đa đến 20,7 mm mà không cần sử dụng dụng cụ chuyên dụng.

Với thân Nylon PA6 gia cường, vít bằng đồng, khả năng cách điện của thân và phạm vi nhiệt độ sử dụng -20°C đến +120°C, Prolockey CBL05-2 là giải pháp phù hợp cho các hệ thống điện công nghiệp, tủ phân phối điện, nhà máy sản xuất, khu công nghiệp và các công việc bảo trì máy móc cần kiểm soát nguồn năng lượng nguy hiểm.

Sản phẩm có lỗ khóa đường kính 9,5 mm, kích thước 110,4 × 60 × 49,5 mm và trọng lượng khoảng 0,716 kg.

1. Tổng quan về PROLOCKEY CBL05-2

Trong hệ thống điện công nghiệp, việc ngắt cầu dao chưa đủ để đảm bảo nguồn năng lượng được kiểm soát trong quá trình bảo trì. Nếu một CB hoặc máy cắt có thể bị đóng lại bởi người không được phép, nguồn điện có thể được khôi phục ngoài ý muốn, tạo ra nguy cơ đối với người đang làm việc.

PROLOCKEY CBL05-2 được thiết kế để giải quyết vấn đề này bằng cách tạo ra một điểm khóa cơ học trực tiếp trên cơ cấu đóng/cắt của thiết bị điện.

Thiết bị có thể được điều chỉnh bằng thao tác thủ công thông qua cơ cấu vít, giúp cố định khóa trên CB mà không cần dụng cụ bên ngoài.

Theo thông tin kỹ thuật sản phẩm, CBL05-2 có khả năng:

• Khóa nhiều loại CB và máy cắt.
• Khóa các thiết bị điện có độ dày kẹp tối đa 20,7 mm.
• Điều chỉnh và siết bằng tay.
• Sử dụng ổ khóa an toàn thông qua lỗ khóa Ø9,5 mm.
• Làm việc trong khoảng nhiệt độ -20°C đến +120°C.
• Hỗ trợ quy trình Lockout/Tagout trong bảo trì điện.

Đây là dòng thiết bị phù hợp khi doanh nghiệp cần khóa CB/MCCB cỡ lớn hoặc các cơ cấu đóng cắt có kích thước đặc biệt, nơi những loại khóa CB mini thông thường không đáp ứng được.

2. PROLOCKEY CBL05-2 dùng để làm gì?

Chức năng chính của CBL05-2 là khóa cơ cấu đóng/cắt của thiết bị điện, ngăn việc vận hành ngoài ý muốn trong thời gian bảo trì.

Một tình huống điển hình trong nhà máy:

Một máy sản xuất cần được bảo trì. Kỹ thuật viên phải ngắt CB cấp nguồn cho máy. Nếu chỉ gạt CB về OFF và rời khỏi tủ điện, một người khác có thể không biết rằng máy đang được bảo trì và vô tình đóng CB trở lại.

Khi sử dụng LOTO:

Ngắt CB → lắp CBL05-2 → khóa bằng ổ khóa LOTO → gắn thẻ cảnh báo → xác minh trạng thái không năng lượng → tiến hành bảo trì.

CBL05-2 tạo ra một lớp kiểm soát vật lý giữa trạng thái đã cô lập và trạng thái có thể đóng lại.

Điều này đặc biệt hữu ích trong:

• Nhà máy sản xuất.
• Xưởng cơ khí.
• Nhà máy điện – điện tử.
• Nhà máy hóa chất.
• Nhà máy thực phẩm.
• Kho logistics.
• Công trình công nghiệp.
• Hệ thống M&E.
• Tủ điện phân phối.
• Trạm kỹ thuật.
• Dây chuyền tự động hóa.

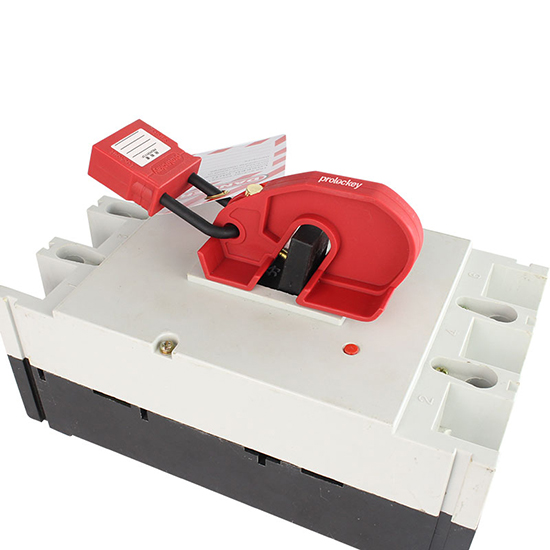

3. Khóa được nhiều loại CB và máy cắt

Một ưu điểm quan trọng của Prolockey CBL05-2 là khả năng sử dụng cho nhiều loại thiết bị đóng cắt.

Sản phẩm được mô tả là có thể khóa nhiều loại circuit breaker, đặc biệt phù hợp với các thiết bị có kích thước lớn hoặc cơ cấu tay gạt dày.

Cơ cấu kẹp cho phép người dùng điều chỉnh khoảng giữ thông qua vít siết bằng tay.

Khả năng này giúp CBL05-2 trở thành một giải pháp linh hoạt hơn so với những loại khóa được thiết kế cho một kích thước CB cố định.

Tuy nhiên, cần hiểu đúng rằng khả năng tương thích thực tế vẫn phụ thuộc vào:

• Hình dạng CB.
• Hình dạng tay gạt.
• Độ dày bộ phận cần kẹp.
• Không gian xung quanh tay gạt.
• Vị trí lắp khóa.
• Kiểu cơ cấu đóng/cắt.

Vì vậy, đối với các dự án LOTO số lượng lớn, doanh nghiệp nên kiểm tra mẫu CBL05-2 trực tiếp trên thiết bị điện thực tế trước khi triển khai đồng loạt.

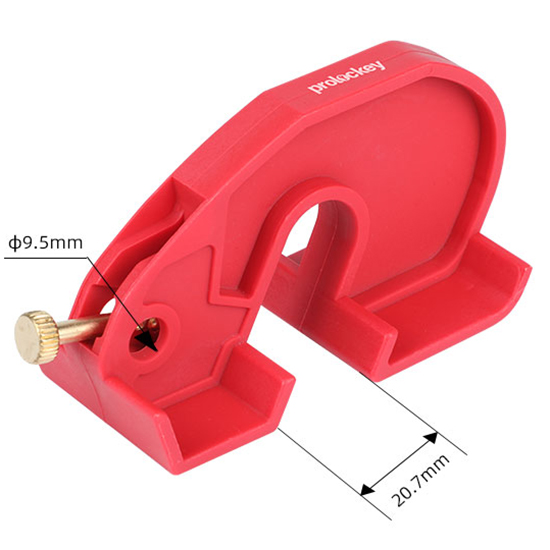

4. Khả năng kẹp tối đa 20,7 mm

Một trong những thông số quan trọng nhất của CBL05-2 là:

Độ dày kẹp tối đa: 20,7 mm

Thông số này giúp xác định phạm vi cơ học của thiết bị khi lựa chọn cho CB hoặc máy cắt.

So với những khóa MCB mini, phạm vi kẹp 20,7 mm cho thấy CBL05-2 được thiết kế cho nhóm thiết bị điện có kích thước lớn hơn.

Khi lựa chọn, kỹ thuật viên nên đo hoặc kiểm tra:

1. Độ dày thực tế của bộ phận cần khóa.
2. Khoảng không gian xung quanh tay gạt.
3. Vị trí mà cơ cấu kẹp có thể bám.
4. Khả năng đưa ổ khóa qua vị trí khóa.
5. Khả năng đóng/mở cơ cấu khóa sau khi lắp.

Không nên cố sử dụng sản phẩm nếu kích thước thiết bị vượt quá phạm vi thiết kế.

5. Thiết kế siết bằng tay – không cần dụng cụ

CBL05-2 sử dụng cơ cấu vít siết bằng tay, cho phép người dùng thực hiện việc lắp đặt nhanh chóng mà không cần mang theo tua vít, cờ lê hoặc dụng cụ chuyên dụng.

Đây là một ưu điểm đáng chú ý trong các tình huống bảo trì tại hiện trường.

Kỹ thuật viên có thể mang CBL05-2 cùng bộ LOTO cá nhân và thực hiện khóa ngay tại tủ điện.

Quy trình thao tác cơ bản:

Đặt thiết bị → điều chỉnh vị trí → siết vít bằng tay → kiểm tra độ chắc → gắn ổ khóa.

Thiết kế này giúp giảm số lượng dụng cụ cần mang theo khi thực hiện công việc.

Đồng thời, việc không phụ thuộc vào dụng cụ bên ngoài giúp thao tác nhanh hơn trong những tình huống cần cô lập nguồn điện khẩn cấp theo quy trình của doanh nghiệp.

6. Cơ cấu vít siết bằng tay

CBL05-2 được trang bị cơ cấu vít cho phép điều chỉnh lực kẹp bằng thao tác thủ công.

Cơ cấu này đóng vai trò quan trọng trong việc:

• Điều chỉnh kích thước kẹp.
• Tạo lực giữ.
• Cố định thiết bị trên CB.
• Thích ứng với nhiều độ dày khác nhau.
• Giúp người sử dụng lắp đặt nhanh.

Theo thông số sản phẩm, vít được chế tạo bằng đồng.

Việc lựa chọn vật liệu đồng cho bộ phận vít góp phần tạo nên một cấu trúc khác biệt so với các mẫu khóa CB sử dụng vít inox.

Trong quá trình sử dụng, nên kiểm tra vít định kỳ để đảm bảo:

• Không bị biến dạng.
• Không bị kẹt.
• Ren hoạt động bình thường.
• Cơ cấu siết không bị hư hỏng.
• Thiết bị giữ chắc sau khi khóa.

7. Thân Nylon PA6 gia cường

Thân của Prolockey CBL05-2 được chế tạo từ Nylon PA6, theo mô tả sản phẩm là loại nylon được gia cường.

Nylon PA6 là vật liệu nhựa kỹ thuật được sử dụng rộng rãi trong các ứng dụng công nghiệp nhờ sự kết hợp giữa:

• Độ bền cơ học.
• Khả năng chịu va đập.
• Trọng lượng tương đối nhẹ.
• Khả năng cách điện.
• Khả năng gia công thành các hình dạng phức tạp.

Đối với thiết bị khóa điện, vật liệu cách điện cho thân sản phẩm là một yếu tố hữu ích.

Theo thông số kỹ thuật của CBL05-2, thân sản phẩm có tính cách điện.

Tuy nhiên, cần nhấn mạnh rằng:

CBL05-2 là thiết bị khóa cơ học phục vụ LOTO, không phải thiết bị bảo vệ chống điện giật và không thay thế PPE hoặc quy trình an toàn điện.

Người lao động vẫn phải thực hiện đầy đủ quy trình cô lập nguồn, kiểm tra điện và sử dụng thiết bị bảo hộ phù hợp.

8. Khả năng chịu nhiệt -20°C đến +120°C

Prolockey CBL05-2 có phạm vi nhiệt độ sử dụng được công bố:

-20°C đến +120°C

Đây là khoảng nhiệt độ tương đối rộng đối với một thiết bị khóa bằng nhựa kỹ thuật.

Nhờ đó, sản phẩm có thể được sử dụng trong nhiều môi trường công nghiệp như:

• Nhà xưởng.
• Phòng máy.
• Tủ điện.
• Khu vực sản xuất.
• Hệ thống HVAC.
• Khu vực kỹ thuật.
• Công trình công nghiệp.

Tuy nhiên, trong những ứng dụng có nhiệt độ cao bất thường, cần đánh giá điều kiện thực tế tại vị trí lắp đặt.

Không nên chỉ căn cứ vào nhiệt độ môi trường chung nếu thiết bị được đặt gần:

• Lò nung.
• Đường ống nhiệt.
• Thiết bị gia nhiệt.
• Động cơ công suất lớn.
• Nguồn nhiệt trực tiếp.

9. Lỗ khóa Ø9,5 mm

CBL05-2 được thiết kế với:

Đường kính lỗ khóa: 9,5 mm

Lỗ khóa là vị trí để gắn ổ khóa an toàn sau khi thiết bị đã được cố định trên CB.

Khi lựa chọn ổ khóa LOTO, cần kiểm tra:

• Đường kính càng khóa.
• Chiều dài càng khóa.
• Kích thước thân khóa.
• Khoảng không gian quanh CBL05-2.
• Khả năng đưa càng khóa qua lỗ.
• Khả năng khóa hoàn toàn sau khi lắp.

Đối với chương trình LOTO chuyên nghiệp, doanh nghiệp có thể chuẩn hóa ổ khóa theo:

• Màu sắc.
• Mã số.
• Bộ phận.
• Nhân viên.
• Khu vực.
• Chức năng.

Điều này giúp tăng khả năng nhận diện và quản lý thiết bị khóa.

10. CBL05-2 trong quy trình Lockout/Tagout

Lockout/Tagout là phương pháp kiểm soát năng lượng nguy hiểm trong quá trình bảo trì, sửa chữa hoặc vệ sinh máy móc.

Một quy trình LOTO cơ bản có thể được triển khai theo các bước:

Bước 1: Nhận diện nguồn năng lượng

Xác định toàn bộ nguồn điện và các nguồn năng lượng liên quan đến thiết bị.

Bước 2: Thông báo

Thông báo cho người vận hành và những người có liên quan rằng thiết bị sẽ được đưa vào trạng thái bảo trì.

Bước 3: Ngắt nguồn

Thực hiện ngắt CB hoặc thiết bị đóng cắt phù hợp.

Bước 4: Cô lập nguồn

Đảm bảo nguồn điện không thể được cấp lại ngoài ý muốn.

Bước 5: Lắp CBL05-2

Gắn thiết bị khóa vào vị trí thích hợp trên CB.

Bước 6: Gắn ổ khóa

Sử dụng ổ khóa LOTO tương thích với lỗ khóa Ø9,5 mm.

Bước 7: Tagout

Gắn thẻ cảnh báo để nhận diện trạng thái bảo trì.

Bước 8: Xác minh

Kiểm tra và xác nhận nguồn năng lượng đã được kiểm soát trước khi bắt đầu công việc.

Bước 9: Bảo trì

Chỉ sau khi hoàn thành các bước kiểm soát cần thiết mới tiến hành công việc.

CBL05-2 chủ yếu đảm nhiệm vai trò khóa cơ học tại điểm cô lập nguồn điện.

11. Ứng dụng trong nhà máy sản xuất

Trong nhà máy, một CB lớn có thể cấp nguồn cho:

• Máy CNC.
• Máy ép.
• Máy cắt.
• Máy hàn.
• Băng tải.
• Máy đóng gói.
• Máy nén khí.
• Hệ thống bơm.
• Quạt công nghiệp.
• Hệ thống HVAC.
• Robot công nghiệp.
• Dây chuyền tự động.

Khi thực hiện bảo trì, việc khóa CB giúp giảm nguy cơ nguồn điện được đóng lại ngoài ý muốn.

CBL05-2 đặc biệt hữu ích khi hệ thống có nhiều tủ điện và nhiều nhân viên làm việc theo ca.

12. Ứng dụng trong tủ điện công nghiệp

Tủ điện công nghiệp thường có nhiều CB với kích thước khác nhau.

Việc sử dụng một hệ thống LOTO thống nhất giúp bộ phận bảo trì nhanh chóng nhận diện và khóa đúng điểm cô lập.

CBL05-2 có thể được đưa vào bộ dụng cụ LOTO chuyên dụng dành cho kỹ thuật viên điện.

Một bộ LOTO cơ bản có thể bao gồm:

• CBL05-2.
• Khóa an toàn.
• Thẻ Tagout.
• Hasps khóa nhóm.
• Hộp khóa nhóm.
• Khóa MCB.
• Khóa MCCB.
• Khóa phích cắm.
• Thiết bị khóa van.

Nhờ đó, doanh nghiệp có thể xây dựng một hệ thống khóa phù hợp với nhiều loại nguồn năng lượng.

13. Ứng dụng trong khu công nghiệp

Tại các khu công nghiệp ở Việt Nam, nhu cầu kiểm soát năng lượng trong bảo trì ngày càng quan trọng.

CBL05-2 có thể được sử dụng trong:

• Nhà máy cơ khí.
• Nhà máy thép.
• Nhà máy điện tử.
• Nhà máy hóa chất.
• Nhà máy thực phẩm.
• Nhà máy nhựa.
• Nhà máy bao bì.
• Nhà máy dược phẩm.
• Nhà máy sản xuất linh kiện.
• Kho vận tự động.

Đặc biệt, những doanh nghiệp có hệ thống máy móc lớn và yêu cầu bảo trì thường xuyên nên xây dựng danh mục thiết bị LOTO tương ứng với từng loại CB.

14. Ưu điểm nổi bật của Prolockey CBL05-2

Khóa được nhiều loại CB

Thiết kế hướng đến khả năng khóa nhiều loại cầu dao và máy cắt.

Kẹp tối đa 20,7 mm

Cho phép sử dụng cho những cơ cấu có độ dày lớn hơn nhiều loại khóa CB mini.

Không cần dụng cụ

Cơ cấu vít cho phép điều chỉnh bằng tay.

Thân Nylon PA6

Nhẹ, bền và có tính cách điện.

Vít bằng đồng

Tạo cơ cấu siết thủ công và điều chỉnh vị trí kẹp.

Lỗ khóa Ø9,5 mm

Cho phép kết hợp với ổ khóa LOTO phù hợp.

Phạm vi nhiệt độ rộng

Theo thông số kỹ thuật: -20°C đến +120°C.

Thiết kế chuyên dụng cho thiết bị điện lớn

Phù hợp với các ứng dụng mà khóa MCB hoặc khóa CB nhỏ không đáp ứng.

15. So sánh CBL05-2 với CBL42 và CBL43

Trong dòng thiết bị khóa CB Prolockey, việc phân biệt từng model rất quan trọng.

Lưu ý: Không nên lựa chọn model chỉ dựa trên kích thước hoặc trọng lượng. Yếu tố quyết định là hình dạng và kích thước cơ cấu đóng/cắt của CB thực tế.

16. Hướng dẫn lựa chọn CBL05-2

Trước khi đặt mua CBL05-2 cho nhà máy, nên thực hiện kiểm tra theo các bước sau.

1. Xác định model CB

Ghi nhận thương hiệu và mã CB.

2. Kiểm tra loại CB

Xác định đây là MCB, MCCB, ACB hay loại máy cắt khác.

3. Đo bộ phận cần khóa

Đặc biệt kiểm tra độ dày, vì CBL05-2 có giới hạn kẹp tối đa 20,7 mm.

4. Kiểm tra không gian

Đảm bảo có đủ không gian để đặt thiết bị và thao tác vít.

5. Kiểm tra lỗ khóa

Đảm bảo ổ khóa LOTO tương thích với Ø9,5 mm.

6. Thử mẫu

Đây là bước rất quan trọng nếu mua số lượng lớn.

7. Lập danh mục tương thích

Ghi lại model CB nào sử dụng được CBL05-2.

Cách làm này giúp doanh nghiệp hình thành LOTO Compatibility Matrix – Ma trận tương thích thiết bị khóa LOTO.

17. Lưu ý an toàn khi sử dụng

CBL05-2 phải được sử dụng đúng mục đích và đúng quy trình.

Không nên:

• Sử dụng khi thiết bị không tương thích.
• Ép khóa vào CB vượt quá phạm vi thiết kế.
• Sử dụng khi thân khóa bị nứt.
• Sử dụng khi vít bị hư hỏng.
• Tự ý sửa đổi sản phẩm.
• Dùng CBL05-2 thay cho PPE điện.
• Bỏ qua bước xác minh nguồn.
• Cho rằng gắn khóa đồng nghĩa với việc thiết bị đã hoàn toàn không còn năng lượng.
• Tự ý tháo khóa LOTO của người khác.

Đặc biệt, CBL05-2 chỉ tạo ra biện pháp khóa cơ học. Quy trình an toàn điện vẫn phải bao gồm các bước cô lập và xác minh phù hợp.

18. Thông số kỹ thuật PROLOCKEY CBL05-2

19. Câu hỏi thường gặp về Prolockey CBL05-2

PROLOCKEY CBL05-2 là gì?

Đây là thiết bị khóa CB/máy cắt điện cỡ lớn, dùng trong quy trình Lockout/Tagout để ngăn thao tác đóng/cắt ngoài ý muốn.

CBL05-2 có cần dụng cụ để lắp không?

Không. Sản phẩm sử dụng cơ cấu vít có thể siết bằng tay.

CBL05-2 kẹp được thiết bị dày bao nhiêu?

Độ dày kẹp tối đa được công bố là 20,7 mm.

CBL05-2 làm bằng vật liệu gì?

Thân được làm từ Nylon PA6 gia cường, vít sử dụng đồng.

CBL05-2 có cách điện không?

Theo thông số sản phẩm, phần thân có tính cách điện.

CBL05-2 chịu được nhiệt độ bao nhiêu?

Phạm vi sử dụng được công bố là -20°C đến +120°C.

Lỗ khóa CBL05-2 bao nhiêu?

Lỗ khóa có đường kính 9,5 mm.

CBL05-2 có dùng cho mọi CB không?

Không nên hiểu là mọi CB đều tương thích. Cần kiểm tra hình dạng và kích thước thực tế của cơ cấu đóng/cắt trước khi sử dụng.

CBL05-2 có thay thế thiết bị bảo hộ điện không?

Không. Đây là thiết bị khóa cơ học phục vụ LOTO, không thay thế PPE hoặc quy trình an toàn điện.

20. Kết luận

PROLOCKEY CBL05-2 là thiết bị khóa máy cắt điện và CB cỡ lớn được thiết kế cho các ứng dụng Lockout/Tagout trong môi trường công nghiệp. Điểm nổi bật của sản phẩm là khả năng kẹp tối đa 20,7 mm, cơ cấu siết bằng tay không cần dụng cụ, thân Nylon PA6 gia cường, vít đồng, lỗ khóa Ø9,5 mm và phạm vi nhiệt độ -20°C đến +120°C.

Với kích thước 110,4 × 60 × 49,5 mm và trọng lượng khoảng 0,716 kg, CBL05-2 thuộc nhóm thiết bị khóa CB có kết cấu lớn, hướng đến các thiết bị đóng cắt mà những loại khóa MCB hoặc MCCB nhỏ thông thường khó đáp ứng.

Sản phẩm đặc biệt phù hợp để trang bị cho:

nhà máy sản xuất, khu công nghiệp, tủ điện công nghiệp, hệ thống phân phối điện, xưởng cơ khí, dây chuyền tự động hóa, hệ thống M&E và các chương trình LOTO chuyên nghiệp.

Khi triển khai, doanh nghiệp nên xác định chính xác model CB, kiểm tra kích thước cơ cấu đóng/cắt và thử nghiệm khả năng tương thích trước khi mua số lượng lớn.

PROLOCKEY CBL05-2 – Khóa CB/máy cắt điện cỡ lớn, kẹp tối đa 20,7 mm, siết tay không cần dụng cụ, thân Nylon PA6 gia cường, lỗ khóa Ø9,5 mm – giải pháp khóa nguồn điện chuyên nghiệp cho hệ thống Lockout/Tagout.
