Khóa Aptomat MCCB Chuyên Dụng Schneider NSX-N và EZD400-630A PROLOCKEY CBL71

PROLOCKEY CBL71 – Khóa Aptomat MCCB Chuyên Dụng Schneider NSX-N và EZD400–630A

Giới thiệu sản phẩm PROLOCKEY CBL71

PROLOCKEY CBL71 là thiết bị khóa aptomat chuyên dụng – Circuit Breaker Lockout, được thiết kế để sử dụng với các dòng aptomat khối MCCB Schneider NSX-N và Schneider EZD400–630A có cấu trúc tương thích.

Trong các hệ thống điện công nghiệp, MCCB thường được sử dụng để đóng cắt và bảo vệ nguồn điện cho máy móc, tủ điện, động cơ và hệ thống phân phối. Khi thực hiện công việc bảo trì, sửa chữa hoặc kiểm tra, việc chỉ chuyển aptomat về trạng thái OFF có thể chưa đủ để ngăn ngừa nguy cơ người khác thao tác đóng điện trở lại.

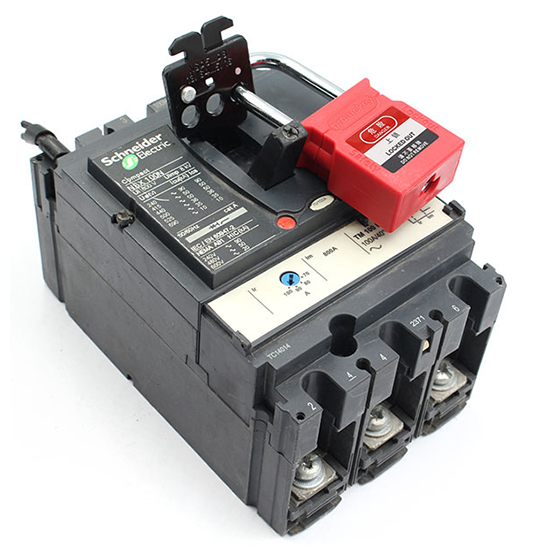

PROLOCKEY CBL71 được sử dụng như một thiết bị trong quy trình Lockout Tagout – LOTO, giúp cố định và khóa vị trí thao tác của MCCB tương thích. Thiết bị có thể kết hợp với ổ khóa an toàn, khóa chùm Lockout Hasp và thẻ cảnh báo LOTO, phù hợp cho cả quản lý khóa cá nhân và khóa nhiều người.

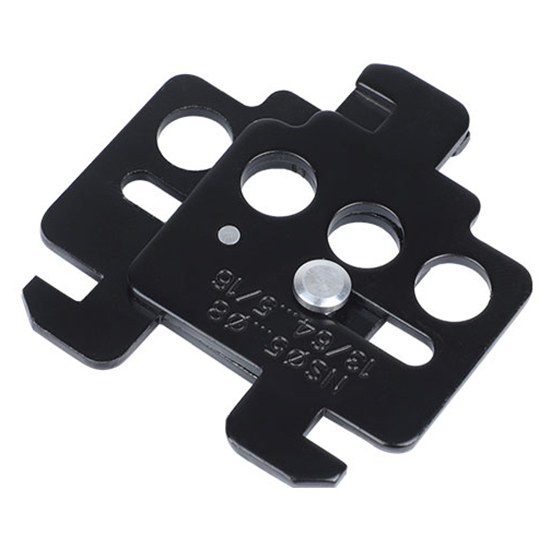

Điểm nổi bật của CBL71 là thiết kế trượt sang trái – phải, kết hợp với đầu kẹp có 2 mức điều chỉnh, giúp người dùng điều chỉnh thiết bị phù hợp với cấu trúc MCCB tương thích. Sản phẩm được chế tạo từ thép Q235, bề mặt xử lý sơn điện di, mang lại kết cấu chắc chắn cho môi trường công nghiệp.

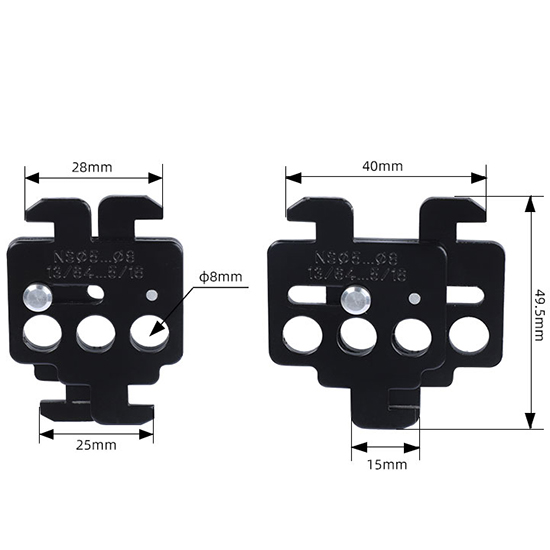

Theo thông số kỹ thuật, PROLOCKEY CBL71 có thể hoạt động trong dải nhiệt độ từ -60°C đến +270°C, kích thước 49,6 × 36,8 × 4 mm và trọng lượng khoảng 0,032 kg.

Thông số kỹ thuật PROLOCKEY CBL71

Lưu ý: PROLOCKEY CBL71 là khóa chuyên dụng cho các dòng MCCB được nêu trên hoặc các thiết bị có cấu trúc tương thích. Cần kiểm tra thực tế model aptomat trước khi lựa chọn.

Khóa chuyên dụng cho MCCB Schneider NSX-N và EZD400–630A

Không giống các loại khóa MCCB đa năng, CBL71 được thiết kế hướng đến một nhóm aptomat cụ thể. Sản phẩm phù hợp với:

• Schneider NSX-N.
• Schneider EZD400.
• Schneider EZD630.
• Các MCCB có cấu tạo tay gạt tương thích.

Việc sử dụng khóa chuyên dụng giúp thiết bị có khả năng bám vào vị trí thao tác phù hợp với thiết kế của aptomat.

Trong thực tế, các loại MCCB có thể khác nhau về:

• Kích thước tay gạt.
• Khoảng cách giữa các bộ phận.
• Độ sâu của vị trí thao tác.
• Hành trình chuyển động.
• Kích thước mặt trước.
• Kết cấu cơ khí.

Do đó, lựa chọn đúng loại Circuit Breaker Lockout là yếu tố quan trọng trong việc xây dựng hệ thống Lockout Tagout.

Thiết kế trượt trái – phải linh hoạt

Một trong những đặc điểm đáng chú ý của PROLOCKEY CBL71 là cơ cấu cho phép điều chỉnh theo phương ngang.

Thiết bị có thể:

• Trượt sang trái.
• Trượt sang phải.
• Điều chỉnh vị trí đầu kẹp.
• Lựa chọn giữa 2 mức điều chỉnh của đầu kẹp.

Thiết kế này giúp người sử dụng điều chỉnh thiết bị phù hợp hơn với cấu tạo của MCCB tương thích.

Sau khi xác định vị trí khóa, người dùng tiến hành cố định thiết bị và gắn ổ khóa an toàn vào lỗ khóa.

Đầu kẹp có 2 mức điều chỉnh

PROLOCKEY CBL71 được trang bị đầu kẹp có hai mức điều chỉnh.

Thiết kế này giúp:

• Tăng khả năng thích ứng với vị trí thao tác.
• Hỗ trợ cố định thiết bị.
• Phù hợp với các MCCB có cấu trúc tương thích.
• Tạo sự linh hoạt trong quá trình lắp đặt.

Việc điều chỉnh cần được thực hiện phù hợp với cấu tạo thực tế của MCCB để đảm bảo thiết bị được giữ chắc chắn.

Thân khóa bằng thép Q235

CBL71 được chế tạo từ thép Q235.

So với các dòng khóa aptomat bằng nylon hoặc ABS, kết cấu thép giúp sản phẩm phù hợp với những ứng dụng yêu cầu độ cứng và khả năng chịu nhiệt theo thông số kỹ thuật.

Đặc điểm của sản phẩm gồm:

• Kết cấu kim loại chắc chắn.
• Kích thước nhỏ gọn.
• Phù hợp môi trường công nghiệp.
• Dải nhiệt độ sử dụng rộng theo thông số sản phẩm.

Tuy nhiên, do thân sản phẩm không có tính cách điện, người dùng cần tuân thủ đúng quy trình cô lập nguồn điện trước khi lắp đặt.

Bề mặt xử lý điện di

Bề mặt của PROLOCKEY CBL71 được xử lý bằng lớp phủ điện di.

Xử lý bề mặt giúp:

• Hoàn thiện bề mặt kim loại.
• Hỗ trợ bảo vệ vật liệu trong điều kiện sử dụng phù hợp.
• Tăng tính phù hợp cho môi trường công nghiệp.

Khi sử dụng trong môi trường có hóa chất, độ ẩm cao hoặc điều kiện đặc biệt, doanh nghiệp nên đánh giá sự phù hợp thực tế của thiết bị với môi trường làm việc.

Hỗ trợ quản lý khóa nhiều người

Một ưu điểm quan trọng của PROLOCKEY CBL71 là khả năng phù hợp với quản lý khóa nhiều người.

Trong nhiều hoạt động bảo trì, một thiết bị có thể được xử lý bởi:

• Nhiều kỹ thuật viên.
• Nhiều tổ bảo trì.
• Nhân viên vận hành.
• Nhà thầu.
• Bộ phận điện và cơ khí cùng lúc.

Trong trường hợp này, doanh nghiệp có thể áp dụng phương án:

• Khóa chùm Lockout Hasp.
• Hệ thống khóa nhóm.
• Lockout Box.
• Quy trình Group Lockout.

Mỗi người thực hiện công việc có thể sử dụng ổ khóa cá nhân theo quy định quản lý an toàn của doanh nghiệp.

Nguyên tắc quan trọng là thiết bị chỉ được đưa trở lại trạng thái hoạt động sau khi quy trình mở khóa và bàn giao hoàn tất theo quy định nội bộ.

Lỗ khóa đường kính 8 mm

PROLOCKEY CBL71 có lỗ khóa với đường kính:

Ø8 mm

Người sử dụng cần lựa chọn ổ khóa an toàn hoặc phụ kiện khóa có kích thước phù hợp.

Khi lựa chọn ổ khóa, cần xem xét:

• Đường kính càng khóa.
• Chiều dài càng khóa.
• Không gian thao tác.
• Số lượng người tham gia công việc.
• Phương thức quản lý khóa.
• Quy trình Lockout Tagout của doanh nghiệp.

Nếu cần nhiều người cùng quản lý điểm cô lập, có thể kết hợp thiết bị với Lockout Hasp hoặc hệ thống khóa nhóm phù hợp.

Dải nhiệt độ sử dụng rộng

Theo thông số kỹ thuật được cung cấp, PROLOCKEY CBL71 có dải nhiệt độ sử dụng:

-60°C đến +270°C

Dải nhiệt độ này phù hợp với các ứng dụng công nghiệp có điều kiện nhiệt độ đa dạng.

Tuy nhiên, nhiệt độ của môi trường xung quanh chỉ là một trong các yếu tố cần xem xét. Khi lựa chọn thiết bị, doanh nghiệp cũng nên đánh giá:

• Điều kiện lắp đặt.
• Tiếp xúc với hóa chất.
• Độ ẩm.
• Bụi công nghiệp.
• Rung động.
• Điều kiện vận hành của tủ điện.

Ứng dụng của PROLOCKEY CBL71

Nhà máy sản xuất

CBL71 có thể được sử dụng trong hệ thống Lockout Tagout của:

• Nhà máy cơ khí.
• Nhà máy thực phẩm.
• Nhà máy điện tử.
• Nhà máy nhựa.
• Nhà máy bao bì.
• Nhà máy dệt.
• Nhà máy vật liệu xây dựng.

Tại các nhà máy này, MCCB thường được sử dụng để cô lập nguồn điện cho:

• Máy sản xuất.
• Động cơ.
• Băng tải.
• Máy nén khí.
• Máy bơm.
• Hệ thống phụ trợ.

Tủ điện và hệ thống phân phối

Sản phẩm phù hợp để sử dụng trong các vị trí có MCCB Schneider tương thích như:

• Tủ điện tổng.
• Tủ phân phối.
• Tủ MCC.
• Tủ động lực.
• Tủ điều khiển.
• Tủ máy.

Khóa CBL71 có thể trở thành một phần trong bộ thiết bị Lockout chuyên dụng dành cho đội bảo trì điện.

Bảo trì và sửa chữa thiết bị

Trong quá trình thực hiện các công việc như:

• Thay thế MCCB.
• Kiểm tra dây dẫn.
• Bảo trì động cơ.
• Sửa chữa máy móc.
• Kiểm tra tủ điện.
• Vệ sinh thiết bị.
• Khắc phục sự cố.

CBL71 có thể được sử dụng để hỗ trợ khóa điểm cô lập điện khi MCCB tương thích.

Hướng dẫn sử dụng PROLOCKEY CBL71

Quy trình dưới đây mang tính tham khảo. Người sử dụng cần áp dụng theo quy trình Lockout Tagout và quy định an toàn hiện hành tại đơn vị.

Bước 1: Xác định thiết bị và nguồn điện

Xác định:

• Thiết bị cần bảo trì.
• MCCB cấp nguồn.
• Các nguồn điện liên quan.
• Nguồn điện dự phòng.
• Những người tham gia công việc.

Bước 2: Thông báo

Thông báo cho nhân viên vận hành và các cá nhân liên quan về việc dừng thiết bị.

Bước 3: Dừng thiết bị

Thực hiện thao tác dừng máy theo quy trình vận hành.

Bước 4: Cô lập nguồn điện

Đưa MCCB về trạng thái OFF hoặc trạng thái cô lập phù hợp theo quy trình.

Bước 5: Lắp PROLOCKEY CBL71

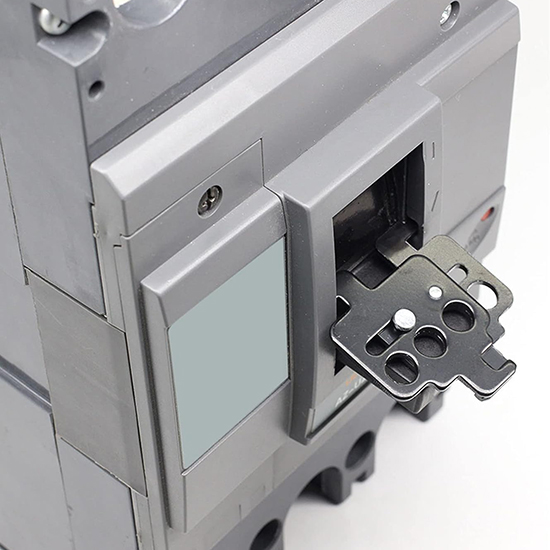

Điều chỉnh cơ cấu trượt trái – phải và lựa chọn vị trí đầu kẹp phù hợp với MCCB.

Đảm bảo thiết bị được cố định đúng vị trí.

Bước 6: Gắn ổ khóa

Sử dụng ổ khóa an toàn có càng khóa phù hợp với lỗ khóa đường kính 8 mm.

Bước 7: Gắn thẻ cảnh báo

Gắn thẻ Lockout Tagout với các thông tin cần thiết như:

• Tên người thực hiện.
• Bộ phận.
• Thời gian.
• Nội dung công việc.
• Thông tin liên hệ khi cần thiết.

Bước 8: Xác minh trạng thái cô lập

Thực hiện bước xác minh cần thiết theo quy trình an toàn trước khi bắt đầu công việc.

Những lưu ý quan trọng

Kiểm tra đúng model MCCB

CBL71 là thiết bị khóa chuyên dụng. Cần kiểm tra:

• Model MCCB.
• Kích thước tay gạt.
• Cấu trúc khu vực cần khóa.
• Khả năng cố định thiết bị.

Không nên sử dụng nếu sản phẩm không được cố định chắc chắn.

Thân khóa không cách điện

Theo thông số sản phẩm, thân CBL71 không có tính cách điện.

Vì vậy, người dùng phải đảm bảo:

• Nguồn điện đã được cô lập.
• Không có nguy cơ tiếp xúc với phần mang điện.
• Công việc được thực hiện bởi nhân sự phù hợp.
• Quy trình an toàn điện được tuân thủ.

Không thay thế toàn bộ quy trình LOTO

CBL71 là thiết bị hỗ trợ trong hệ thống Lockout Tagout, không thay thế cho các bước như:

• Xác định nguồn năng lượng.
• Dừng thiết bị.
• Cô lập nguồn.
• Kiểm soát năng lượng tích trữ.
• Khóa và gắn thẻ.
• Xác minh trạng thái cô lập.

Ưu điểm nổi bật của PROLOCKEY CBL71

• Thiết kế chuyên dụng cho Schneider NSX-N và EZD400–630A có cấu trúc tương thích.
• Cơ cấu trượt trái – phải.
• Đầu kẹp có 2 mức điều chỉnh.
• Hỗ trợ quản lý khóa nhiều người.
• Thân bằng thép Q235.
• Bề mặt xử lý điện di.
• Lỗ khóa đường kính 8 mm.
• Kích thước nhỏ gọn 49,6 × 36,8 × 4 mm.
• Trọng lượng khoảng 32 gram.
• Dải nhiệt độ sử dụng theo thông số sản phẩm từ -60°C đến +270°C.
• Phù hợp bổ sung vào bộ thiết bị Lockout Tagout chuyên dụng cho MCCB.

Câu hỏi thường gặp

PROLOCKEY CBL71 dùng cho loại aptomat nào?

Sản phẩm được thiết kế chuyên dụng cho MCCB Schneider NSX-N và EZD400–630A có cấu trúc tương thích.

CBL71 có phải là khóa MCCB đa năng không?

Không hoàn toàn. Đây là thiết bị có thiết kế chuyên dụng, phù hợp với các dòng MCCB và cấu tạo tương thích được chỉ định.

CBL71 có dùng cho nhiều người cùng khóa được không?

Có. Theo thiết kế, sản phẩm phù hợp cho quản lý khóa nhiều người, tùy thuộc vào phương án kết hợp ổ khóa và phụ kiện Lockout của hệ thống.

Vật liệu sản phẩm là gì?

Thân khóa làm từ thép Q235, bề mặt được xử lý điện di.

Sản phẩm có cách điện không?

Không. Theo thông số kỹ thuật, thân khóa không có tính cách điện.

Đường kính lỗ khóa là bao nhiêu?

Lỗ khóa có đường kính 8 mm.

Nhiệt độ sử dụng?

Theo thông số kỹ thuật: -60°C đến +270°C.

Kết luận

PROLOCKEY CBL71 là thiết bị khóa aptomat chuyên dụng cho MCCB Schneider NSX-N và EZD400–630A, được thiết kế nhằm hỗ trợ kiểm soát điểm cô lập điện trong quá trình bảo trì, sửa chữa và bảo dưỡng thiết bị.

Với thiết kế trượt trái – phải, đầu kẹp 2 mức điều chỉnh, khả năng hỗ trợ khóa nhiều người, thân thép Q235, lỗ khóa Ø8 mm và kích thước nhỏ gọn, CBL71 là giải pháp phù hợp để bổ sung vào hệ thống Lockout Tagout – LOTO dành cho các nhà máy, tủ điện và đội ngũ bảo trì công nghiệp.
