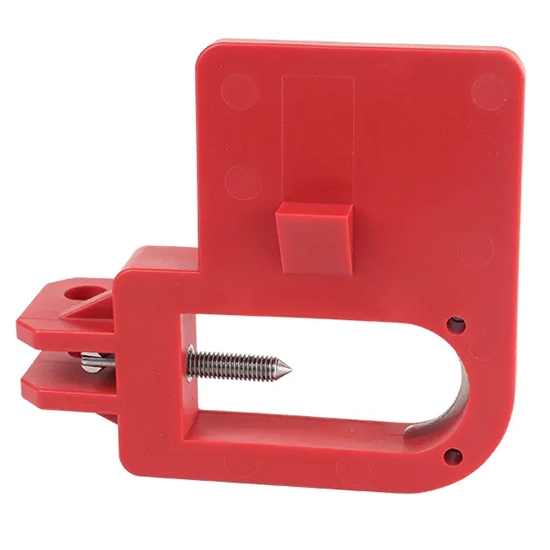

Giới thiệu khóa MCCB PROLOCKEY CBL201

PROLOCKEY CBL201 là thiết bị khóa aptomat khối MCCB cỡ lớn – Large Molded Case Circuit Breaker Lockout, được thiết kế để sử dụng trong quy trình Lockout Tagout (LOTO) nhằm hỗ trợ kiểm soát trạng thái của các thiết bị đóng cắt điện trong quá trình bảo trì, sửa chữa, kiểm tra và bảo dưỡng máy móc.

Sản phẩm đặc biệt phù hợp với một số dòng MCCB cỡ lớn hoặc các MCCB có khoảng hành trình đẩy lên của tay gạt nhỏ, nơi các thiết bị khóa aptomat thông thường có thể không phù hợp. Với thiết kế chuyên dụng, PROLOCKEY CBL201 giúp tạo điểm khóa vật lý tại vị trí aptomat đã được đưa về trạng thái cô lập, sau đó kết hợp cùng ổ khóa an toàn và thẻ cảnh báo Lockout Tagout để kiểm soát việc đóng điện trở lại.

Trong môi trường công nghiệp, MCCB thường là một trong những điểm cô lập nguồn điện quan trọng. Chúng được sử dụng trong tủ điện tổng, tủ phân phối, tủ điều khiển máy móc, hệ thống động lực và nhiều ứng dụng điện công nghiệp khác. Khi kỹ thuật viên thực hiện công việc bảo trì, việc chỉ chuyển MCCB sang trạng thái OFF chưa chắc đã đủ để ngăn chặn thao tác đóng điện trở lại ngoài ý muốn.

Vì vậy, thiết bị khóa aptomat MCCB PROLOCKEY CBL201 được sử dụng như một phần của hệ thống LOTO, giúp kiểm soát vật lý đối với điểm cô lập điện theo quy trình an toàn của doanh nghiệp.

CBL201 được chế tạo từ nylon PA6, có đặc tính cách điện theo thông số kỹ thuật của sản phẩm và khả năng làm việc trong khoảng nhiệt độ từ -20°C đến +120°C. Thiết bị có kích thước 90 × 80 × 29,5 mm, trọng lượng khoảng 0,065 kg, phù hợp để sử dụng trong các bộ Lockout Tagout chuyên dụng dành cho hệ thống điện công nghiệp.

Thông số kỹ thuật PROLOCKEY CBL201

Lưu ý: MCCB có nhiều kiểu dáng, kích thước và thiết kế tay gạt khác nhau. Người dùng nên kiểm tra kích thước và cấu tạo thực tế của aptomat trước khi lựa chọn thiết bị khóa để đảm bảo khả năng tương thích.

PROLOCKEY CBL201 dùng để làm gì?

PROLOCKEY CBL201 được sử dụng để hỗ trợ khóa và cô lập MCCB trong quá trình thực hiện công việc liên quan đến bảo trì thiết bị.

Các công việc có thể bao gồm:

• Bảo trì máy móc.
• Sửa chữa hệ thống điện.
• Kiểm tra thiết bị.
• Bảo dưỡng định kỳ.
• Thay thế linh kiện.
• Vệ sinh thiết bị công nghiệp.
• Khắc phục sự cố.
• Nâng cấp dây chuyền.
• Kiểm tra động cơ.
• Bảo trì tủ điện.
• Thực hiện công việc M&E.
• Kiểm tra hệ thống phân phối điện.

Sau khi MCCB được chuyển sang trạng thái cô lập theo quy trình áp dụng, thiết bị CBL201 được lắp vào vị trí phù hợp để hạn chế khả năng thao tác đóng lại aptomat. Sau đó, người thực hiện sử dụng ổ khóa an toàn LOTO qua lỗ khóa của thiết bị.

Tùy theo quy trình quản lý an toàn, người dùng có thể gắn thêm:

• Thẻ Lockout Tagout.
• Thẻ cảnh báo nguy hiểm.
• Thông tin người thực hiện khóa.
• Thông tin bộ phận hoặc đơn vị.
• Thời gian khóa.
• Mã công việc.
• Thông tin giấy phép làm việc.

Khóa aptomat khối MCCB cỡ lớn

MCCB là loại aptomat được sử dụng phổ biến trong các hệ thống điện công nghiệp và thương mại. So với MCB, MCCB thường có kết cấu lớn hơn và được sử dụng trong các hệ thống yêu cầu khả năng đóng cắt và bảo vệ cao hơn.

MCCB có thể xuất hiện tại:

• Tủ điện tổng.
• Tủ phân phối điện.
• Tủ MCC.
• Tủ điều khiển động cơ.
• Tủ điều khiển máy móc.
• Hệ thống HVAC.
• Hệ thống máy bơm.
• Hệ thống máy nén.
• Dây chuyền sản xuất.
• Nhà máy công nghiệp.
• Công trình M&E.
• Hệ thống điện của tòa nhà.

Do kích thước và thiết kế của các loại MCCB rất đa dạng, các thiết bị khóa cũng được phát triển với nhiều kích thước khác nhau.

PROLOCKEY CBL201 là phiên bản được thiết kế cho nhóm MCCB cỡ lớn có cấu trúc tương thích, đặc biệt là một số trường hợp có khoảng cách hoặc hành trình đẩy lên của tay gạt tương đối nhỏ.

Thiết kế phù hợp với MCCB có khoảng hành trình tay gạt nhỏ

Một trong những đặc điểm quan trọng của PROLOCKEY CBL201 là khả năng ứng dụng cho một số loại MCCB có cấu trúc tay gạt đặc biệt.

Không phải mọi MCCB đều có:

• Kích thước tay gạt giống nhau.
• Khoảng cách xung quanh tay gạt giống nhau.
• Hành trình chuyển động giống nhau.
• Khoảng không để lắp thiết bị khóa giống nhau.

Do đó, khi lựa chọn thiết bị Lockout cho MCCB, việc kiểm tra thực tế là rất quan trọng.

PROLOCKEY CBL201 được thiết kế để xử lý nhóm MCCB mà các thiết bị khóa nhỏ hơn có thể không đáp ứng được về kích thước hoặc cấu tạo lắp đặt.

Người sử dụng nên đo và kiểm tra:

1. Chiều rộng của tay gạt.
2. Chiều cao của khu vực lắp khóa.
3. Khoảng không xung quanh MCCB.
4. Hành trình chuyển động của tay gạt.
5. Khả năng cố định của thiết bị.
6. Đường kính càng ổ khóa.

Lắp đặt nhanh không cần dụng cụ

Theo thông tin kỹ thuật của sản phẩm, PROLOCKEY CBL201 không yêu cầu sử dụng dụng cụ bổ sung để lắp đặt.

Đây là một ưu điểm quan trọng đối với đội ngũ bảo trì và kỹ thuật viên làm việc tại hiện trường.

Thay vì phải mang theo:

• Tua vít.
• Kìm.
• Cờ lê.
• Dụng cụ siết chuyên dụng.

người dùng có thể thực hiện thao tác lắp đặt trực tiếp trên MCCB tương thích.

Ưu điểm của thiết kế không cần dụng cụ bao gồm:

• Tiết kiệm thời gian.
• Thao tác nhanh.
• Thuận tiện cho bảo trì lưu động.
• Giảm số lượng dụng cụ phải mang theo.
• Dễ đưa vào bộ LOTO cá nhân.
• Hỗ trợ chuẩn hóa thao tác Lockout.

Tuy nhiên, sau khi lắp đặt, người dùng vẫn cần kiểm tra kỹ độ cố định của thiết bị trước khi gắn ổ khóa.

Thân khóa bằng nylon PA6

PROLOCKEY CBL201 sử dụng nylon PA6 làm vật liệu chính cho thân khóa.

Nylon PA6 là loại nhựa kỹ thuật được sử dụng rộng rãi trong các ứng dụng công nghiệp nhờ các đặc tính phù hợp cho môi trường làm việc.

Theo thông số sản phẩm, thân khóa có đặc tính cách điện và dải nhiệt độ làm việc:

-20°C đến +120°C

Thiết kế thân nhựa kỹ thuật giúp sản phẩm có các ưu điểm như:

• Trọng lượng tương đối nhẹ.
• Phù hợp cho ứng dụng công nghiệp.
• Có đặc tính cách điện theo thiết kế sản phẩm.
• Phù hợp để mang theo trong bộ LOTO.
• Có khả năng sử dụng trong phạm vi nhiệt độ theo thông số kỹ thuật.

Cần lưu ý rằng thiết bị khóa MCCB là một phần trong quy trình kiểm soát năng lượng nguy hiểm và không thay thế cho quy trình cô lập, xác minh không điện hoặc các biện pháp an toàn điện khác.

Vít khóa bằng thép không gỉ SUS304

Các bộ phận vít của PROLOCKEY CBL201 được sản xuất bằng thép không gỉ 304 theo thông số sản phẩm.

Bộ phận này hỗ trợ việc:

• Điều chỉnh thiết bị.
• Cố định khóa tại vị trí lắp.
• Tăng độ ổn định trong quá trình sử dụng.
• Thực hiện thao tác Lockout thuận tiện.

Sự kết hợp giữa thân nylon PA6 và chi tiết inox 304 tạo nên cấu trúc phù hợp với yêu cầu sử dụng trong môi trường công nghiệp.

Lỗ khóa đường kính 7,8 mm

PROLOCKEY CBL201 được trang bị lỗ khóa có đường kính:

Ø7,8 mm

Người sử dụng cần lựa chọn ổ khóa an toàn có đường kính càng khóa phù hợp.

Sau khi CBL201 được cố định trên MCCB tương thích, ổ khóa an toàn được lắp vào lỗ khóa để kiểm soát thiết bị.

Có thể kết hợp cùng:

• Ổ khóa an toàn PROLOCKEY.
• Ổ khóa LOTO cá nhân.
• Ổ khóa thân nhựa.
• Ổ khóa càng cách điện phù hợp.
• Thẻ Lockout Tagout.

Trong quá trình lựa chọn ổ khóa, cần kiểm tra không chỉ đường kính càng khóa mà còn chiều dài càng khóa để đảm bảo thao tác thuận tiện.

Thiết kế cho quản lý khóa cá nhân

Theo thông tin sản phẩm, PROLOCKEY CBL201 phù hợp với phương thức quản lý khóa cá nhân.

Trong hệ thống Lockout Tagout, việc mỗi nhân viên sử dụng khóa cá nhân giúp xác định rõ:

• Ai đang thực hiện công việc.
• Ai chịu trách nhiệm đối với điểm khóa.
• Khi nào thiết bị được khóa.
• Thiết bị đang trong tình trạng bảo trì hay sửa chữa.

Trong trường hợp có nhiều người cùng làm việc trên một thiết bị, doanh nghiệp có thể sử dụng thêm:

• Khóa chùm Lockout Hasp.
• Hộp khóa nhóm Group Lock Box.
• Hệ thống khóa nhóm.
• Quy trình quản lý chìa khóa theo nội quy doanh nghiệp.

Phương án cụ thể cần phù hợp với quy trình Lockout Tagout đang áp dụng tại nhà máy hoặc công trình.

Ứng dụng của PROLOCKEY CBL201 trong công nghiệp

1. Nhà máy sản xuất

Trong các nhà máy, MCCB thường được sử dụng để cô lập nguồn điện của:

• Máy ép.
• Máy cắt.
• Máy đóng gói.
• Băng tải.
• Máy trộn.
• Máy gia công.
• Hệ thống sản xuất tự động.

Khi cần bảo trì, MCCB có thể là một trong các điểm cô lập năng lượng cần được kiểm soát.

PROLOCKEY CBL201 có thể được sử dụng trên các MCCB cỡ lớn có cấu trúc tương thích.

2. Tủ điện công nghiệp

Sản phẩm phù hợp để bổ sung vào hệ thống LOTO tại:

• Tủ điện tổng.
• Tủ phân phối.
• Tủ MCC.
• Tủ điều khiển máy.
• Tủ động lực.

Việc trang bị đúng loại khóa aptomat cho từng dòng MCCB giúp đội ngũ bảo trì có thể xử lý nhiều tình huống thực tế hơn.

3. Bảo trì hệ thống M&E

Trong công trình M&E, nhiều thiết bị được cấp nguồn thông qua MCCB.

Ví dụ:

• Chiller.
• AHU.
• FCU.
• Máy bơm.
• Quạt thông gió.
• Hệ thống xử lý nước.
• Máy nén khí.
• Hệ thống điều khiển.

Trước khi thực hiện bảo trì, nguồn điện cần được cô lập theo quy trình an toàn của đơn vị.

CBL201 có thể được sử dụng như một thiết bị hỗ trợ khóa vật lý cho MCCB tương thích.

4. Ngành năng lượng và tiện ích

Thiết bị cũng phù hợp để bổ sung vào bộ LOTO của đội ngũ vận hành và bảo trì tại:

• Nhà máy điện.
• Trạm kỹ thuật.
• Hệ thống xử lý nước.
• Trạm bơm.
• Hệ thống năng lượng.
• Khu công nghiệp.

Hướng dẫn sử dụng PROLOCKEY CBL201

Dưới đây là quy trình tham khảo. Người sử dụng cần tuân thủ đầy đủ quy trình Lockout Tagout và an toàn điện của doanh nghiệp.

Bước 1: Chuẩn bị công việc

Xác định:

• Thiết bị cần bảo trì.
• MCCB cần cô lập.
• Các nguồn năng lượng liên quan.
• Người chịu trách nhiệm thực hiện Lockout.

Bước 2: Thông báo

Thông báo cho người vận hành và những người có liên quan rằng thiết bị sẽ được ngừng để bảo trì hoặc sửa chữa.

Bước 3: Dừng thiết bị

Thực hiện thao tác dừng máy theo quy trình vận hành.

Bước 4: Cô lập nguồn điện

Đưa MCCB về trạng thái OFF hoặc trạng thái cô lập theo quy trình áp dụng.

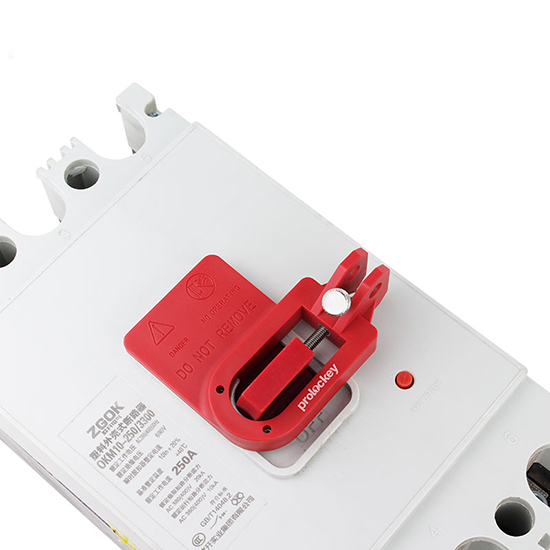

Bước 5: Lắp khóa MCCB CBL201

Lắp PROLOCKEY CBL201 vào vị trí phù hợp trên MCCB tương thích.

Thiết bị được thiết kế để thao tác mà không cần dụng cụ bổ sung.

Bước 6: Kiểm tra độ chắc chắn

Kiểm tra để đảm bảo CBL201 được cố định đúng cách.

Không nên tiếp tục quy trình nếu thiết bị khóa không được lắp chắc chắn hoặc không tương thích với MCCB.

Bước 7: Gắn ổ khóa an toàn

Luồn ổ khóa phù hợp qua lỗ khóa đường kính 7,8 mm.

Bước 8: Gắn thẻ LOTO

Gắn thẻ cảnh báo với thông tin theo quy định của doanh nghiệp.

Bước 9: Xác minh trạng thái cô lập

Thực hiện các bước xác minh cần thiết theo quy trình an toàn trước khi bắt đầu công việc.

Những lưu ý quan trọng khi sử dụng khóa MCCB CBL201

Không sử dụng nếu không tương thích

Mặc dù CBL201 được thiết kế cho MCCB cỡ lớn, không phải mọi MCCB đều có cấu tạo giống nhau.

Cần kiểm tra thực tế trước khi sử dụng.

Không thay thế quy trình LOTO

CBL201 chỉ là một thiết bị trong hệ thống Lockout Tagout.

Quy trình hoàn chỉnh có thể bao gồm:

• Chuẩn bị dừng máy.
• Thông báo.
• Dừng thiết bị.
• Cô lập nguồn năng lượng.
• Lockout.
• Tagout.
• Giải phóng hoặc kiểm soát năng lượng tích trữ.
• Xác minh trạng thái cô lập.

Không bỏ qua bước xác minh

Sau khi khóa MCCB, cần thực hiện các bước xác minh theo quy trình an toàn hiện hành trước khi bắt đầu công việc.

Chọn ổ khóa phù hợp

Lỗ khóa của CBL201 có đường kính 7,8 mm. Cần lựa chọn ổ khóa có càng khóa phù hợp.

Ưu điểm nổi bật của PROLOCKEY CBL201

Phù hợp với MCCB cỡ lớn

Được thiết kế cho một số loại aptomat khối kích thước lớn có cấu trúc tương thích.

Hỗ trợ MCCB có hành trình tay gạt nhỏ

Phù hợp với các trường hợp đặc biệt khi khoảng hành trình đẩy lên của tay gạt hạn chế.

Không cần dụng cụ

Giúp thao tác lắp đặt nhanh và thuận tiện.

Nylon PA6

Thân khóa bằng nhựa kỹ thuật PA6.

Đặc tính cách điện

Thân khóa có đặc tính cách điện theo thông số sản phẩm.

Inox 304

Bộ phận vít sử dụng thép không gỉ 304.

Nhiệt độ sử dụng rộng

Có thể làm việc trong khoảng từ -20°C đến +120°C.

Lỗ khóa Ø7,8 mm

Phù hợp với ổ khóa an toàn có càng khóa thích hợp.

Kích thước gọn trong phân khúc khóa MCCB lớn

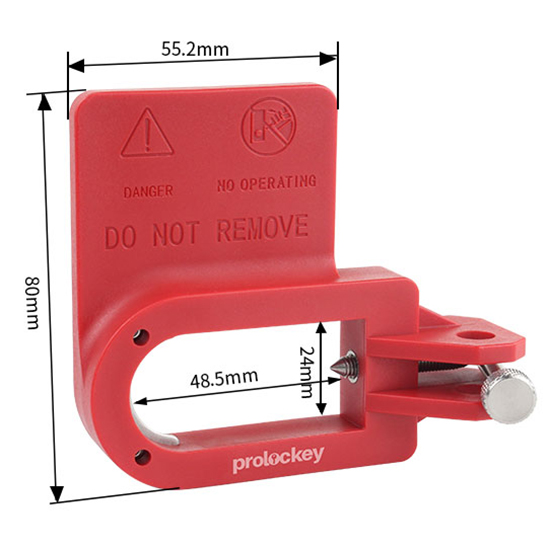

Kích thước 90 × 80 × 29,5 mm, thuận tiện để bố trí trong bộ thiết bị LOTO.

So sánh CBL201 với các dòng khóa aptomat PROLOCKEY

Việc lựa chọn model không nên chỉ dựa vào kích thước của MCCB mà cần kiểm tra:

• Kiểu tay gạt.
• Kích thước tay gạt.
• Không gian lắp đặt.
• Hành trình chuyển động.
• Vị trí lỗ khóa.
• Khả năng cố định của thiết bị.

Câu hỏi thường gặp về PROLOCKEY CBL201

PROLOCKEY CBL201 dùng cho loại aptomat nào?

Sản phẩm được thiết kế cho một số loại MCCB cỡ lớn có cấu trúc tương thích, đặc biệt phù hợp với các trường hợp có khoảng hành trình tay gạt đẩy lên tương đối nhỏ.

CBL201 có cần dụng cụ để lắp không?

Theo thông tin sản phẩm, không cần sử dụng dụng cụ bổ sung để lắp đặt.

Vật liệu của CBL201 là gì?

Thân khóa làm từ nylon PA6 và bộ phận vít sử dụng thép không gỉ 304.

Nhiệt độ sử dụng là bao nhiêu?

PROLOCKEY CBL201 có dải nhiệt độ sử dụng từ:

-20°C đến +120°C.

Đường kính lỗ khóa là bao nhiêu?

Đường kính lỗ khóa là:

7,8 mm.

Có thể sử dụng cho tất cả MCCB không?

Không. MCCB có nhiều kiểu dáng và kích thước khác nhau. Cần kiểm tra khả năng tương thích thực tế trước khi sử dụng.

Kết luận

PROLOCKEY CBL201 Large Molded Case Circuit Breaker Lockout là thiết bị khóa an toàn chuyên dụng dành cho MCCB cỡ lớn có cấu trúc tương thích, đặc biệt phù hợp với một số loại aptomat có khoảng hành trình tay gạt nhỏ.

Sản phẩm sở hữu những đặc điểm chính:

• Khóa MCCB cỡ lớn tương thích.
• Phù hợp với một số thiết kế tay gạt có khoảng hành trình hạn chế.
• Lắp đặt nhanh, không cần dụng cụ.
• Thân bằng nylon PA6.
• Có đặc tính cách điện theo thông số sản phẩm.
• Vít bằng thép không gỉ 304.
• Lỗ khóa đường kính 7,8 mm.
• Dải nhiệt độ từ -20°C đến +120°C.
• Kích thước 90 × 80 × 29,5 mm.
• Trọng lượng khoảng 65 gram.
• Phù hợp bổ sung vào bộ Lockout Tagout điện chuyên nghiệp.

Đối với nhà máy, công trình M&E, đội bảo trì hoặc doanh nghiệp đang xây dựng hệ thống LOTO – Lockout Tagout, việc trang bị nhiều loại khóa aptomat phù hợp với từng dòng MCB và MCCB là cần thiết. PROLOCKEY CBL201 là một lựa chọn chuyên dụng cho nhóm MCCB cỡ lớn, giúp mở rộng khả năng kiểm soát các điểm cô lập điện trong quá trình bảo trì và sửa chữa.
