Thiết bị khóa máy cắt điện cỡ lớn PROLOCKEY CBL05-1 – Khóa CB/MCCB LOTO dùng tua vít

Thiết bị khóa máy cắt điện cỡ lớn PROLOCKEY CBL05-1 – Khóa CB/MCCB LOTO dùng tua vít

PROLOCKEY CBL05-1 là thiết bị khóa máy cắt điện cỡ lớn – Large Circuit Breaker Lockout, được thiết kế để khóa nhiều loại CB, MCCB và cơ cấu đóng cắt điện trong quy trình Lockout/Tagout (LOTO). Sản phẩm có khả năng kẹp thiết bị có độ dày tối đa 20,7 mm, sử dụng tua vít để siết cố định, phù hợp với các ứng dụng cần khóa chắc chắn trên các thiết bị đóng cắt điện kích thước lớn.

CBL05-1 sử dụng Nylon PA6 gia cường cho thân khóa, vít bằng thép không gỉ, có khả năng cách điện ở phần thân và làm việc trong phạm vi nhiệt độ -20°C đến +120°C. Thiết bị có lỗ khóa Ø9,5 mm, kích thước 110,4 × 60 × 49,5 mm và trọng lượng khoảng 0,645 kg.

So với PROLOCKEY CBL05-2, phiên bản CBL05-1 sử dụng tua vít để siết khóa, trong khi CBL05-2 được thiết kế để siết bằng tay không cần dụng cụ. Đây là điểm khác biệt quan trọng khi lựa chọn thiết bị LOTO cho từng môi trường làm việc.

1. Tổng quan về PROLOCKEY CBL05-1

Trong các nhà máy, tủ điện và hệ thống phân phối điện công nghiệp, nhiều thiết bị đóng cắt có kích thước lớn và cấu tạo tay gạt khác nhau. Các loại khóa MCB thông thường có thể không phù hợp với những thiết bị này.

PROLOCKEY CBL05-1 được phát triển cho nhóm large circuit breaker, giúp tạo một điểm khóa cơ học trên thiết bị đóng cắt sau khi nguồn điện đã được ngắt và cô lập.

Thiết bị sử dụng cơ cấu kẹp có thể điều chỉnh. Người dùng sử dụng tua vít để siết cơ cấu khóa, tạo lực giữ cần thiết trên thiết bị điện.

Thông số nổi bật:

• Model: CBL05-1.
• Loại: Large Circuit Breaker Lockout.
• Vật liệu thân: Nylon PA6 gia cường.
• Vít: Thép không gỉ.
• Độ dày kẹp tối đa: 20,7 mm.
• Lỗ khóa: Ø9,5 mm.
• Nhiệt độ sử dụng: -20°C đến +120°C.
• Kích thước: 110,4 × 60 × 49,5 mm.
• Khối lượng: 0,645 kg.
• Lắp đặt: sử dụng tua vít.
• Tính cách điện: phần thân có khả năng cách điện.

2. PROLOCKEY CBL05-1 dùng để làm gì?

CBL05-1 được sử dụng để khóa các thiết bị đóng cắt điện cỡ lớn, hạn chế việc người không có thẩm quyền đóng lại nguồn điện trong quá trình bảo trì.

Trong môi trường công nghiệp, chỉ đưa CB về vị trí OFF chưa phải lúc nào cũng đủ để kiểm soát năng lượng.

Ví dụ:

Một kỹ thuật viên đang sửa chữa máy. CB cấp nguồn cho máy đã được ngắt. Nếu không có thiết bị khóa, một nhân viên khác có thể không biết máy đang được bảo trì và đóng CB trở lại.

Khi sử dụng CBL05-1:

Ngắt CB → lắp CBL05-1 → siết bằng tua vít → gắn ổ khóa → gắn thẻ cảnh báo → xác minh nguồn → bảo trì.

Thiết bị khóa tạo ra một rào cản cơ học giúp hạn chế khả năng thao tác lại cơ cấu đóng/cắt.

CBL05-1 có thể được đưa vào chương trình LOTO của:

• Nhà máy sản xuất.
• Nhà máy cơ khí.
• Nhà máy điện – điện tử.
• Nhà máy hóa chất.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Khu công nghiệp.
• Xưởng bảo trì.
• Hệ thống M&E.
• Kho logistics.
• Công trình công nghiệp.

3. Thiết kế cho các loại CB lớn

CBL05-1 thuộc nhóm Large Circuit Breaker Lockout, được thiết kế để sử dụng trên nhiều loại thiết bị đóng cắt điện lớn.

Sản phẩm không chỉ hướng tới một kiểu CB duy nhất mà có cơ cấu kẹp có thể điều chỉnh, giúp thích ứng với nhiều thiết kế khác nhau.

Đây là lợi thế đối với các nhà máy có nhiều thương hiệu và model CB.

Tuy nhiên, khả năng tương thích cần được xác nhận dựa trên thiết bị thực tế.

Các yếu tố cần kiểm tra gồm:

• Chiều rộng tay gạt.
• Độ dày bộ phận cần kẹp.
• Hình dạng tay gạt.
• Khoảng không gian xung quanh CB.
• Vị trí có thể lắp thiết bị khóa.
• Khả năng siết cơ cấu.
• Khả năng gắn ổ khóa.

Không nên hiểu “khóa được nhiều loại CB” là tương thích tuyệt đối với mọi CB trên thị trường.

Đối với dự án LOTO số lượng lớn, nên thử CBL05-1 trên từng nhóm CB phổ biến trước khi triển khai chính thức.

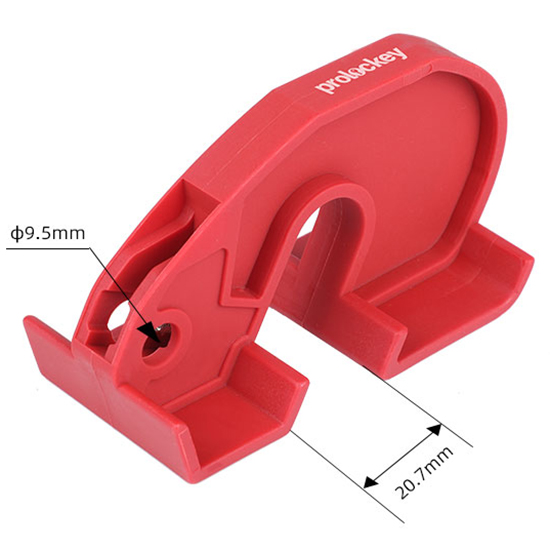

4. Khả năng kẹp tối đa 20,7 mm

Một thông số quan trọng của CBL05-1 là:

Độ dày kẹp tối đa: 20,7 mm

Đây là thông số cần đặc biệt lưu ý khi lựa chọn sản phẩm.

CBL05-1 phù hợp với các cơ cấu nằm trong giới hạn kẹp của thiết bị.

Trước khi lắp đặt, kỹ thuật viên nên kiểm tra:

1. Độ dày thực tế của vị trí cần khóa.
2. Chiều rộng tay gạt.
3. Không gian xung quanh cơ cấu đóng/cắt.
4. Khả năng đặt CBL05-1 đúng vị trí.
5. Khả năng siết vít.
6. Khả năng gắn ổ khóa sau khi lắp.

Nếu kích thước vượt quá giới hạn 20,7 mm, không nên cố ép hoặc biến đổi thiết bị để sử dụng.

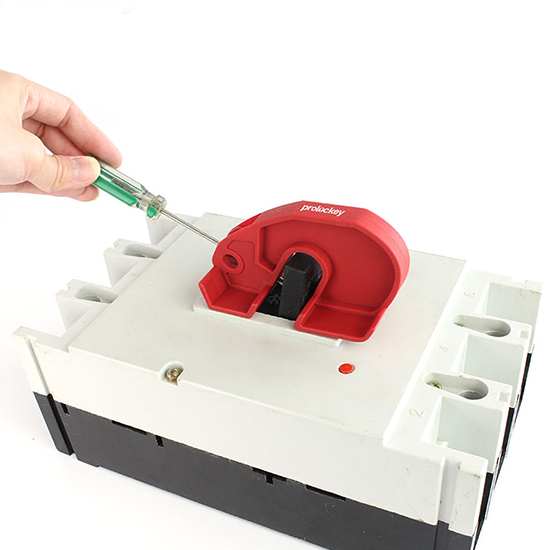

5. Cơ cấu khóa sử dụng tua vít

Đặc điểm phân biệt chính của CBL05-1 là sản phẩm cần sử dụng tua vít để khóa.

Cơ cấu này cho phép kỹ thuật viên siết thiết bị với lực phù hợp, tạo độ giữ chắc trên CB.

Quy trình cơ bản:

Đặt khóa → căn chỉnh → sử dụng tua vít siết vít → kiểm tra độ chắc → gắn ổ khóa.

Việc sử dụng tua vít mang lại lợi thế trong những ứng dụng mà người dùng muốn kiểm soát chặt chẽ cơ cấu siết.

Tuy nhiên, điểm này cũng tạo ra một khác biệt so với CBL05-2.

CBL05-1

Cần tua vít để lắp đặt.

CBL05-2

Siết bằng tay, không cần dụng cụ.

Do đó:

• Nếu ưu tiên lắp đặt nhanh không cần dụng cụ, CBL05-2 có lợi thế.
• Nếu quy trình làm việc cho phép mang dụng cụ và ưu tiên cơ cấu siết bằng vít, CBL05-1 là lựa chọn phù hợp.

6. Vít bằng thép không gỉ

CBL05-1 sử dụng vít bằng thép không gỉ.

Vít là bộ phận quan trọng trong cơ cấu kẹp, chịu trách nhiệm tạo lực giữ thiết bị trên CB.

So với CBL05-2 sử dụng vít bằng đồng, CBL05-1 sử dụng inox, tạo nên sự khác biệt về vật liệu giữa hai phiên bản.

Thép không gỉ phù hợp với nhiều môi trường công nghiệp nhờ khả năng chống ăn mòn tốt trong điều kiện sử dụng thông thường.

Khi bảo dưỡng thiết bị, cần kiểm tra:

• Ren vít.
• Đầu vít.
• Khả năng xoay.
• Tình trạng ăn mòn.
• Khả năng siết.
• Độ ổn định sau khi lắp.

Không nên tiếp tục sử dụng thiết bị nếu vít hoặc thân khóa bị biến dạng nghiêm trọng.

7. Thân Nylon PA6 gia cường

Thân CBL05-1 được chế tạo từ Nylon PA6 gia cường.

Nylon PA6 là vật liệu nhựa kỹ thuật có độ bền cơ học tốt, thường được sử dụng trong các ứng dụng công nghiệp.

Việc sử dụng Nylon PA6 giúp CBL05-1 có:

• Độ bền cơ học.
• Khả năng chịu va đập phù hợp.
• Trọng lượng thấp hơn kết cấu kim loại tương đương.
• Khả năng cách điện.
• Khả năng tạo hình phức tạp.

Theo thông số kỹ thuật, phần thân của CBL05-1 có tính cách điện.

Tuy nhiên, tính cách điện của thân không đồng nghĩa với việc sản phẩm có thể thay thế thiết bị bảo vệ điện.

CBL05-1 là thiết bị khóa LOTO, không phải PPE điện.

Người sử dụng vẫn phải thực hiện quy trình an toàn điện và sử dụng PPE phù hợp với cấp điện áp và công việc.

8. Nhiệt độ sử dụng -20°C đến +120°C

Theo dữ liệu sản phẩm, CBL05-1 có phạm vi nhiệt độ sử dụng:

-20°C đến +120°C

Khoảng nhiệt độ này giúp sản phẩm có thể được sử dụng trong nhiều môi trường công nghiệp.

Các ứng dụng có thể bao gồm:

• Nhà xưởng.
• Tủ điện.
• Phòng máy.
• Nhà máy sản xuất.
• Khu vực kỹ thuật.
• Hệ thống HVAC.
• Khu vực bảo trì.

Đối với các môi trường đặc biệt có nhiệt độ cao liên tục, cần đánh giá điều kiện thực tế và yêu cầu kỹ thuật trước khi sử dụng.

9. Lỗ khóa Ø9,5 mm

CBL05-1 được trang bị lỗ khóa đường kính 9,5 mm.

Đây là điểm kết nối với ổ khóa an toàn trong quy trình LOTO.

Khi lựa chọn ổ khóa, cần đảm bảo:

• Càng khóa phù hợp với lỗ Ø9,5 mm.
• Thân khóa không cản trở cơ cấu CBL05-1.
• Ổ khóa có thể đóng hoàn toàn.
• Không tạo lực bất thường lên thiết bị.
• Có thể nhận diện người sử dụng.

Doanh nghiệp có thể sử dụng ổ khóa LOTO theo màu sắc hoặc mã nhận diện để quản lý từng nhân viên.

10. CBL05-1 trong hệ thống Lockout/Tagout

LOTO là phương pháp kiểm soát năng lượng nguy hiểm trong quá trình:

• Bảo trì.
• Sửa chữa.
• Vệ sinh máy.
• Lắp đặt.
• Kiểm tra.
• Thay thế thiết bị.
• Xử lý sự cố.

Một quy trình điển hình:

Bước 1 – Nhận diện nguồn

Xác định nguồn điện và các nguồn năng lượng liên quan.

Bước 2 – Thông báo

Thông báo cho người vận hành và các bên liên quan.

Bước 3 – Tắt thiết bị

Dừng máy theo quy trình.

Bước 4 – Ngắt CB

Đưa thiết bị đóng cắt về trạng thái OFF.

Bước 5 – Lắp CBL05-1

Đặt thiết bị khóa vào vị trí thích hợp.

Bước 6 – Siết bằng tua vít

Cố định cơ cấu kẹp.

Bước 7 – Gắn ổ khóa

Khóa CBL05-1 bằng ổ khóa an toàn.

Bước 8 – Tagout

Gắn thẻ cảnh báo.

Bước 9 – Xác minh

Kiểm tra và xác nhận năng lượng đã được cô lập trước khi làm việc.

CBL05-1 chủ yếu đảm nhiệm khâu khóa cơ học tại thiết bị đóng cắt.

11. Ứng dụng trong nhà máy

CBL05-1 phù hợp với những hệ thống có thiết bị đóng cắt điện lớn.

Ví dụ:

Máy CNC

Khóa nguồn điện trước khi bảo trì hệ thống điều khiển hoặc động cơ.

Máy ép

Ngăn việc cấp điện trở lại trong quá trình sửa chữa.

Băng tải

Khóa CB trước khi bảo trì hệ thống truyền động.

Máy bơm

Cô lập nguồn điện trước khi tháo lắp hoặc bảo dưỡng.

Quạt công nghiệp

Khóa nguồn trước khi bảo trì motor và hệ thống truyền động.

Máy nén khí

Hỗ trợ kiểm soát nguồn điện trong quá trình sửa chữa.

Dây chuyền tự động

Khóa nguồn tại điểm cô lập trước khi nhân viên vào khu vực bảo trì.

12. Ứng dụng trong tủ điện công nghiệp

Một nhà máy có thể có hàng trăm hoặc hàng nghìn điểm đóng cắt điện.

Nếu không có hệ thống quản lý LOTO, việc xác định và kiểm soát từng nguồn điện có thể trở nên phức tạp.

CBL05-1 có thể được đưa vào bộ LOTO dành cho kỹ thuật viên điện, cùng với:

• Khóa MCB.
• Khóa MCCB.
• Khóa máy cắt.
• Khóa cầu dao.
• Khóa phích cắm.
• Hasps.
• Hộp khóa nhóm.
• Ổ khóa an toàn.
• Thẻ Tagout.

Do đó, CBL05-1 không nên được xem như một sản phẩm độc lập mà nên được tích hợp vào hệ thống quản lý năng lượng nguy hiểm tổng thể.

13. CBL05-1 và CBL05-2 khác nhau như thế nào?

Hai model có thiết kế và kích thước rất tương đồng nhưng khác nhau ở cơ cấu siết và vật liệu vít.

Khi nào nên chọn CBL05-1?

Chọn CBL05-1 khi:

• Đã có tua vít trong bộ dụng cụ LOTO.
• Muốn cơ cấu siết bằng vít.
• Môi trường làm việc cho phép sử dụng dụng cụ.
• Cần phiên bản có vít inox.
• Không yêu cầu thao tác hoàn toàn không cần dụng cụ.

Khi nào nên chọn CBL05-2?

Chọn CBL05-2 khi:

• Muốn lắp đặt nhanh.
• Không muốn mang theo tua vít.
• Cần thao tác bằng tay.
• Ưu tiên thiết bị tool-free.

14. Ưu điểm nổi bật của PROLOCKEY CBL05-1

1. Dành cho CB lớn

Thiết kế chuyên dụng cho nhóm large circuit breaker.

2. Kẹp tối đa 20,7 mm

Phù hợp với nhiều cơ cấu có độ dày lớn.

3. Cơ cấu kẹp điều chỉnh

Có thể điều chỉnh theo kích thước thực tế.

4. Vít inox

Tăng độ bền cho cơ cấu siết.

5. Thân Nylon PA6 gia cường

Bền, nhẹ và cách điện.

6. Lỗ khóa Ø9,5 mm

Tương thích với ổ khóa LOTO phù hợp.

7. Nhiệt độ -20°C đến +120°C

Phù hợp nhiều môi trường công nghiệp.

8. Thiết kế chuyên nghiệp

Dễ tích hợp vào chương trình LOTO của nhà máy.

15. Hướng dẫn lắp đặt PROLOCKEY CBL05-1

Bước 1

Xác định chính xác CB cần khóa.

Bước 2

Ngắt CB theo quy trình an toàn.

Bước 3

Đặt CBL05-1 lên vị trí cần khóa.

Bước 4

Điều chỉnh cơ cấu kẹp.

Bước 5

Dùng tua vít siết vít cố định.

Bước 6

Kiểm tra CBL05-1 không bị trượt hoặc xê dịch.

Bước 7

Gắn ổ khóa qua lỗ Ø9,5 mm.

Bước 8

Gắn thẻ cảnh báo Tagout.

Bước 9

Xác minh trạng thái không năng lượng trước khi bắt đầu công việc.

Không được bỏ qua bước xác minh. Việc lắp thiết bị khóa không tự động chứng minh rằng hệ thống đã an toàn để làm việc.

16. CBL05-1 phù hợp với những ai?

Sản phẩm phù hợp với:

• Kỹ sư điện.
• Kỹ thuật viên bảo trì.
• Bộ phận EHS/HSE.
• Nhân viên an toàn.
• Quản lý nhà máy.
• Nhà thầu điện.
• Nhà thầu M&E.
• Nhà thầu bảo trì.
• Nhà máy sản xuất.
• Khu công nghiệp.
• Xưởng cơ khí.
• Nhà máy hóa chất.
• Nhà máy thực phẩm.
• Nhà máy điện tử.
• Nhà máy dược phẩm.
• Trung tâm logistics.
• Công trình công nghiệp.

17. Lưu ý khi lựa chọn và sử dụng

Trước khi mua số lượng lớn, doanh nghiệp nên:

Xác định → đo → thử mẫu → lập ma trận tương thích → triển khai.

Cần kiểm tra:

• Model CB.
• Hãng sản xuất.
• Kích thước tay gạt.
• Độ dày ≤20,7 mm.
• Không gian lắp đặt.
• Khả năng siết bằng tua vít.
• Kích thước ổ khóa.
• Vị trí khóa.

Không nên sử dụng CBL05-1 nếu:

• Thân khóa bị nứt.
• Vít bị hỏng.
• Cơ cấu kẹp không giữ chắc.
• CB không tương thích.
• Thiết bị bị biến dạng.
• Cơ cấu khóa không hoạt động đúng.

18. Thông số kỹ thuật PROLOCKEY CBL05-1

19. Câu hỏi thường gặp

PROLOCKEY CBL05-1 là gì?

Đây là thiết bị khóa máy cắt/CB cỡ lớn dùng trong hệ thống Lockout/Tagout.

CBL05-1 có khóa được MCCB không?

Có thể sử dụng cho các thiết bị CB/MCCB tương thích với cơ cấu kẹp của sản phẩm. Cần kiểm tra kích thước thực tế trước khi sử dụng.

CBL05-1 kẹp tối đa bao nhiêu?

20,7 mm.

CBL05-1 có cần tua vít không?

Có. Đây là điểm khác biệt chính so với CBL05-2.

CBL05-1 có lỗ khóa bao nhiêu?

Ø9,5 mm.

CBL05-1 làm bằng gì?

Thân sử dụng Nylon PA6 gia cường, vít bằng thép không gỉ.

CBL05-1 có cách điện không?

Theo thông số sản phẩm, phần thân có tính cách điện.

CBL05-1 chịu nhiệt bao nhiêu?

Phạm vi nhiệt độ được công bố là -20°C đến +120°C.

CBL05-1 và CBL05-2 nên chọn loại nào?

Nếu muốn không cần dụng cụ, chọn CBL05-2. Nếu chấp nhận sử dụng tua vít để siết, CBL05-1 là lựa chọn phù hợp.

20. Kết luận

PROLOCKEY CBL05-1 là thiết bị khóa máy cắt điện cỡ lớn dành cho các chương trình Lockout/Tagout, đặc biệt phù hợp với những CB có cơ cấu đóng/cắt lớn và cần cơ cấu khóa có khả năng điều chỉnh.

Sản phẩm nổi bật với khả năng kẹp tối đa 20,7 mm, thân Nylon PA6 gia cường, vít thép không gỉ, lỗ khóa Ø9,5 mm, phạm vi nhiệt độ -20°C đến +120°C và kích thước 110,4 × 60 × 49,5 mm.

Điểm đặc trưng nhất của CBL05-1 là cơ cấu siết bằng tua vít, giúp phân biệt sản phẩm với CBL05-2 – phiên bản siết bằng tay không cần dụng cụ.

Đối với nhà máy đang xây dựng hệ thống LOTO, CBL05-1 có thể được sử dụng như một thành phần trong bộ thiết bị khóa nguồn điện, kết hợp với ổ khóa an toàn, thẻ Tagout, hasp khóa nhóm và các loại khóa CB khác.

PROLOCKEY CBL05-1 – thiết bị khóa CB/máy cắt điện cỡ lớn, kẹp tối đa 20,7 mm, siết bằng tua vít, thân Nylon PA6 gia cường, lỗ khóa Ø9,5 mm – giải pháp kiểm soát nguồn điện chuyên nghiệp cho nhà máy và hệ thống LOTO.
