Khung Nâng Hơi Khí Nén KENBO KNKN100 – Nâng Hàng 100kg, Tầm Vươn 4m

KHUNG NÂNG HƠI KHÍ NÉN KENBO KNKN100 – KHUNG NÂNG HÀNG 100KG, TẦM VƯƠN 4M

Khung nâng hơi khí nén KENBO KNKN100 là thiết bị hỗ trợ nâng, di chuyển và định vị hàng hóa trong nhà xưởng, kho hàng, khu vực sản xuất và các môi trường cần thao tác nâng hạ với tải trọng vừa phải. Thiết bị sử dụng hệ thống xy-lanh khí nén, giúp quá trình nâng hạ không phụ thuộc trực tiếp vào động cơ điện, đồng thời được thiết kế với khả năng xoay 360° để tăng tính linh hoạt khi đưa hàng hóa đến vị trí mong muốn.

KENBO KNKN100 có tải trọng nâng tối đa 100 kg, trong đó mức tải được khuyến nghị sử dụng thường xuyên là 80 kg theo thông tin sản phẩm. Thiết bị có tầm vươn tối đa 4 m, chiều cao khoảng 3 m, chiều rộng ngàm điều chỉnh 200–650 mm, phù hợp với nhiều loại hàng hóa có kích thước khác nhau.

Với kết cấu thép chắc chắn, hệ thống điều khiển khí nén, cần nâng linh hoạt và khả năng xoay 360°, KNKN100 hướng đến việc giảm thao tác thủ công, hỗ trợ nâng hàng và cải thiện hiệu quả vận chuyển vật liệu trong phạm vi làm việc của thiết bị.

1. Khung nâng hơi khí nén KENBO KNKN100 là gì?

Khung nâng hơi khí nén là thiết bị sử dụng năng lượng từ hệ thống khí nén để tạo chuyển động nâng hạ hoặc điều khiển cơ cấu gắp, thay vì sử dụng hoàn toàn bằng sức người.

KENBO KNKN100 được thiết kế như một hệ thống nâng có:

• Khung kết cấu chịu lực.
• Cần vươn.
• Xy-lanh khí nén.
• Cơ cấu ngàm gắp.
• Hệ thống điều khiển.
• Cơ cấu xoay.
• Bộ phận liên kết và chân đế.

Thiết bị có thể thực hiện các thao tác:

Tiếp cận hàng hóa → điều chỉnh ngàm → nâng hàng → xoay → đưa hàng đến vị trí → hạ xuống.

Đặc biệt, khả năng xoay 360° giúp người vận hành có thể thay đổi hướng đưa hàng trong không gian làm việc mà không cần liên tục di chuyển toàn bộ thiết bị.

2. Ưu điểm nổi bật của KENBO KNKN100

Tải trọng nâng tối đa 100 kg

KENBO KNKN100 có tải trọng nâng tối đa được công bố là:

100 kg

Tuy nhiên, thông tin sản phẩm khuyến nghị mức sử dụng hàng hóa khoảng:

80 kg

Việc phân biệt giữa tải trọng tối đa và tải trọng sử dụng khuyến nghị là rất quan trọng trong quá trình lựa chọn thiết bị.

Đối với vận hành thực tế, cần căn cứ vào:

• Khối lượng hàng.
• Vị trí hàng trên ngàm.
• Tầm vươn.
• Tâm tải.
• Hình dạng hàng hóa.
• Áp suất khí nén.
• Điều kiện mặt bằng.

Không nên hiểu tải trọng tối đa 100 kg là mức tải có thể sử dụng tùy ý ở mọi vị trí và mọi điều kiện.

3. Tầm vươn lên đến 4 mét

Một trong những ưu điểm đáng chú ý của KNKN100 là độ vươn tối đa lên đến 4 m.

Tầm vươn lớn cho phép cơ cấu nâng tiếp cận hàng hóa ở những vị trí cách xa thân thiết bị.

Điều này đặc biệt hữu ích khi cần:

• Đưa hàng lên giá.
• Lấy hàng khỏi vị trí sâu.
• Đưa vật liệu vào khu vực sản xuất.
• Di chuyển hàng qua khoảng cách nhất định.
• Định vị hàng vào vị trí lắp ráp.

Tuy nhiên, khi tầm vươn tăng, cần đặc biệt chú ý đến tâm tải và độ ổn định của toàn bộ hệ thống.

Tải càng xa điểm tựa thì mô-men tác động lên kết cấu càng lớn. Vì vậy, tải trọng thực tế cần được xác định theo điều kiện vận hành và giới hạn kỹ thuật của thiết bị.

4. Hệ thống khí nén mạnh mẽ

KENBO KNKN100 sử dụng xy-lanh khí nén để tạo lực cho cơ cấu nâng.

Thông số sản phẩm được cung cấp ghi:

Áp suất khí nén: 10 bar

Trong phần mô tả ban đầu có đề cập 8 bar. Do hai thông tin này không thống nhất, khi lập hồ sơ kỹ thuật hoặc hướng dẫn vận hành chính thức nên ưu tiên xác nhận lại thông số áp suất từ catalogue/nameplate hoặc tài liệu kỹ thuật của đúng model KNKN100.

Không nên tự ý vận hành ở áp suất cao hơn mức nhà sản xuất cho phép.

5. Ưu điểm của hệ thống nâng khí nén

Việc sử dụng khí nén mang lại một số lợi ích trong môi trường sản xuất.

Không cần mô-tơ điện trực tiếp cho cơ cấu nâng

Hệ thống sử dụng nguồn khí nén từ máy nén khí hoặc mạng khí của nhà máy.

Điều này có thể giúp:

• Đơn giản hóa cơ cấu.
• Giảm phụ thuộc vào nguồn điện tại vị trí nâng.
• Dễ tích hợp với hệ thống khí nén hiện hữu.
• Phù hợp với một số môi trường sản xuất đặc thù.

Điều khiển lực và chuyển động

Khí nén cho phép thiết kế hệ thống điều khiển tương đối linh hoạt, phù hợp với các thao tác:

• Nâng.
• Hạ.
• Giữ.
• Điều chỉnh vị trí.

Tuy nhiên, khả năng điều khiển chính xác còn phụ thuộc vào cấu hình van, bộ điều áp, lưu lượng khí và thiết kế thực tế của thiết bị.

6. Điều khiển linh hoạt

KENBO KNKN100 được thiết kế với hệ thống điều khiển giúp người vận hành thao tác cơ cấu nâng và ngàm gắp.

Việc điều khiển trực tiếp giúp người sử dụng:

• Điều chỉnh vị trí ngàm.
• Tiếp cận hàng hóa.
• Nâng hàng.
• Hạ hàng.
• Đưa hàng đến vị trí mong muốn.

Đối với những công việc cần định vị chính xác, thao tác điều khiển phù hợp có thể giúp giảm việc phải nâng, kéo hoặc điều chỉnh hàng hóa bằng sức người.

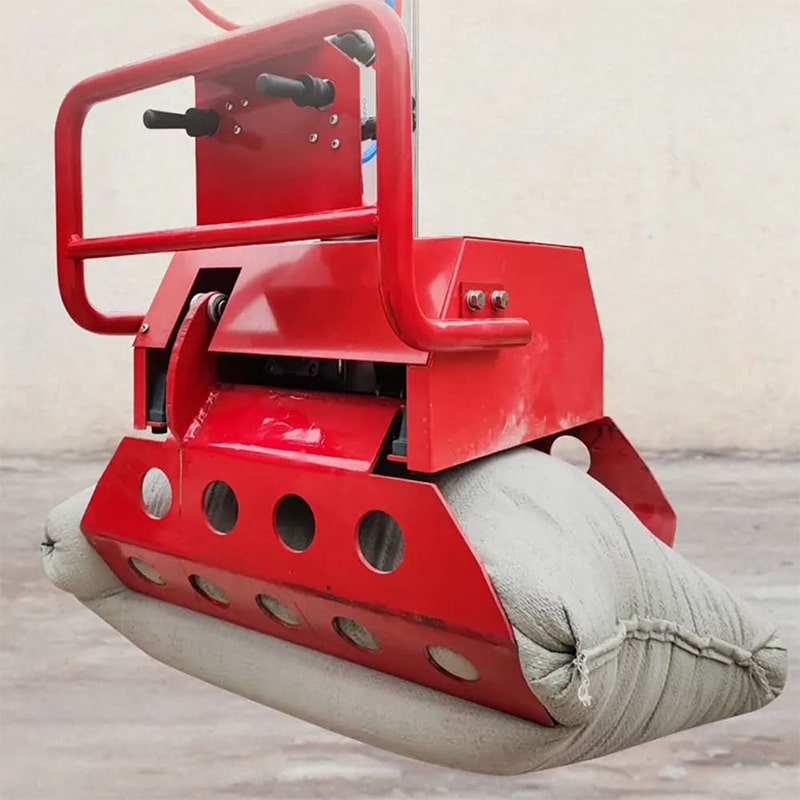

7. Ngàm gắp điều chỉnh 200–650 mm

Một điểm đáng chú ý của KNKN100 là chiều rộng ngàm từ 200 đến 650 mm.

Khoảng điều chỉnh này giúp thiết bị có thể thích ứng với nhiều kích thước hàng hóa hơn.

Người vận hành cần đảm bảo:

• Ngàm mở đúng kích thước.
• Hàng nằm đúng vùng kẹp.
• Hai bên ngàm tiếp xúc phù hợp.
• Hàng không bị lệch tâm.
• Cơ cấu khóa/kẹp hoạt động bình thường trước khi nâng.

Không nên sử dụng ngàm để nâng những vật thể không phù hợp với thiết kế của cơ cấu kẹp.

8. Khả năng xoay 360 độ

KENBO KNKN100 được thiết kế với khả năng xoay 360°.

Đây là tính năng quan trọng đối với thiết bị nâng trong không gian hạn chế.

Thay vì phải thay đổi toàn bộ vị trí thiết bị, người vận hành có thể điều chỉnh hướng của cần hoặc cơ cấu nâng để đưa hàng đến vị trí mong muốn.

Ứng dụng thực tế có thể bao gồm:

• Lấy hàng từ pallet.
• Đưa hàng vào bàn thao tác.
• Di chuyển hàng giữa các vị trí sản xuất.
• Đưa linh kiện vào dây chuyền.
• Định vị hàng trong khu vực lắp ráp.

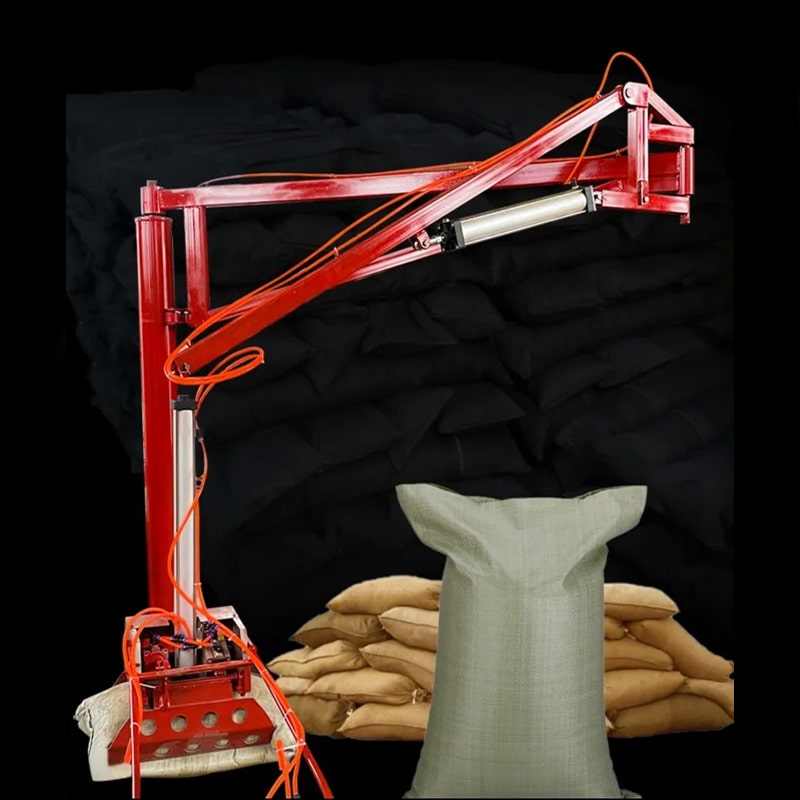

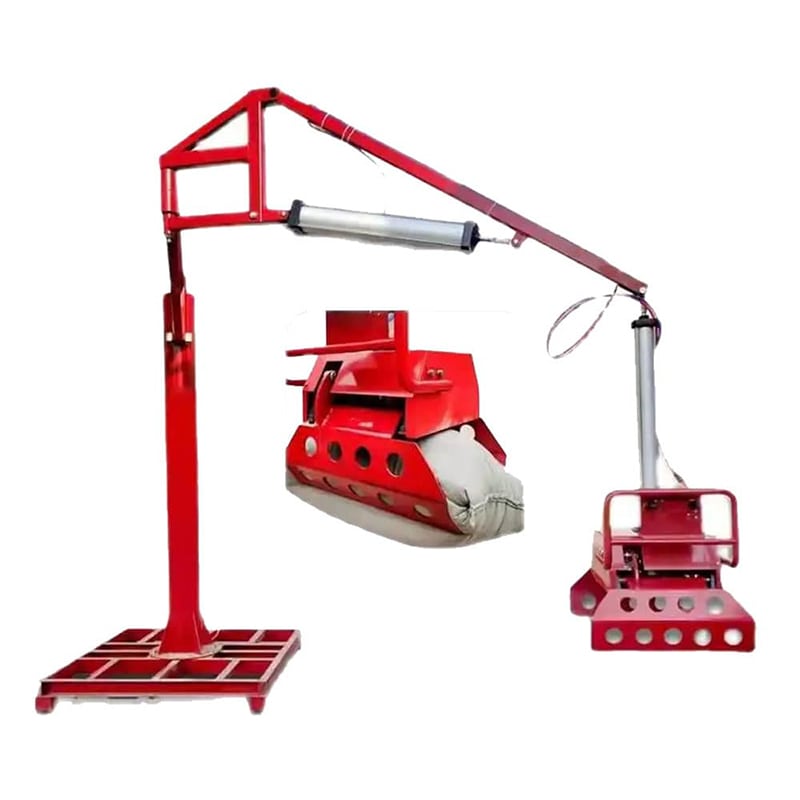

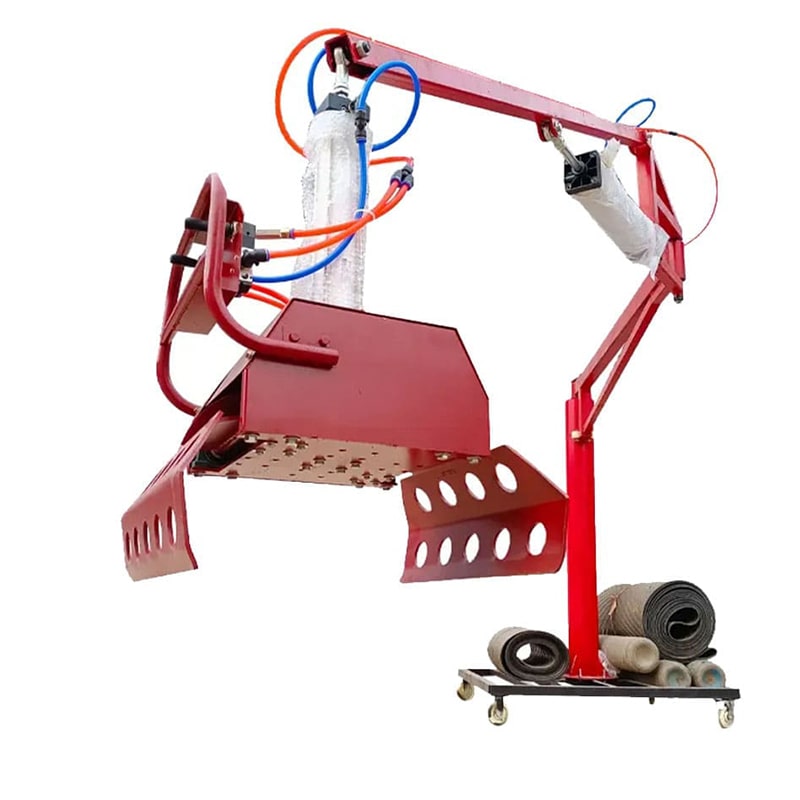

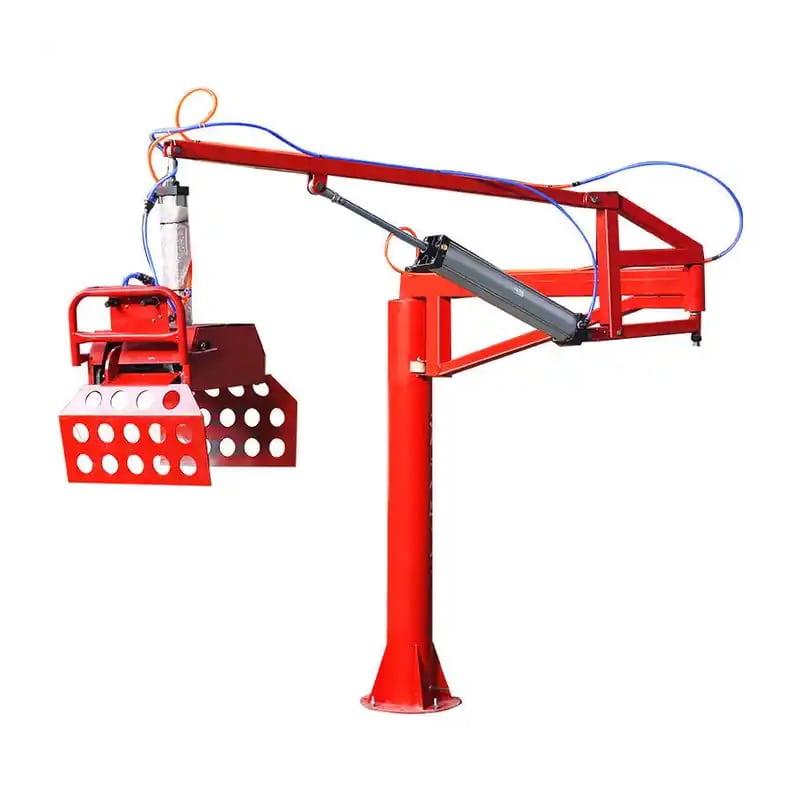

9. Thiết kế cần nâng dài và linh hoạt

KNKN100 có:

• Chiều dài: khoảng 4,2 m.
• Độ vươn tối đa: 4 m.
• Chiều cao: khoảng 3 m.

Kích thước này tạo ra vùng làm việc tương đối rộng đối với thiết bị nâng tải nhẹ.

Tuy nhiên, cần phân biệt:

Chiều dài thiết bị ≠ tầm vươn thực tế ≠ chiều cao nâng.

Các thông số này phục vụ những chức năng khác nhau và cần được xem xét đồng thời khi bố trí thiết bị trong nhà xưởng.

10. Kết cấu thép chắc chắn

Khung nâng được hoàn thiện từ vật liệu thép chất lượng cao nhằm tạo kết cấu chịu lực cho:

• Khung chính.
• Cần nâng.
• Cơ cấu xoay.
• Bộ phận ngàm.
• Các điểm liên kết.

Đối với thiết bị dạng cần vươn, chất lượng kết cấu đặc biệt quan trọng vì tải trọng tạo ra mô-men lớn khi hàng được đưa ra xa điểm tựa.

Vì vậy, thiết kế kết cấu cần đảm bảo sự cân bằng giữa:

Tải trọng – tầm vươn – độ ổn định – độ cứng kết cấu.

11. Công nghệ hàn liền mạch

KENBO KNKN100 được giới thiệu với công nghệ hàn chính xác, hướng tới việc tạo ra các mối liên kết chắc chắn và ổn định.

Các vị trí hàn cần được kiểm tra trong quá trình bảo trì.

Không nên tiếp tục sử dụng thiết bị khi phát hiện:

• Nứt mối hàn.
• Bong tách.
• Biến dạng khung.
• Biến dạng cần.
• Dấu hiệu quá tải.
• Bất thường tại các điểm liên kết.

Đối với thiết bị nâng, mọi dấu hiệu bất thường của kết cấu chịu lực đều cần được đánh giá trước khi đưa thiết bị trở lại vận hành.

12. Ứng dụng của khung nâng khí nén KENBO KNKN100

Kho hàng

KNKN100 có thể hỗ trợ các thao tác lấy và đặt hàng hóa trong phạm vi tầm với.

Thiết bị phù hợp hơn với các loại hàng có khối lượng nằm trong phạm vi thiết kế và có hình dạng phù hợp với ngàm.

Nhà máy sản xuất

Trong dây chuyền sản xuất, thiết bị có thể hỗ trợ:

• Cấp linh kiện.
• Di chuyển vật tư.
• Đưa sản phẩm đến bàn thao tác.
• Lấy hàng khỏi pallet.
• Định vị vật liệu.

Xưởng cơ khí

Thiết bị có thể được sử dụng để hỗ trợ di chuyển:

• Linh kiện máy.
• Cụm cơ khí.
• Vật tư.
• Chi tiết gia công.
• Bộ phận máy.

Khu vực lắp ráp

Khả năng xoay 360° và tầm vươn 4 m giúp thiết bị phù hợp với những công việc cần đưa vật liệu đến nhiều hướng khác nhau.

13. KENBO KNKN100 phù hợp với loại công việc nào?

Thiết bị đặc biệt phù hợp với các công việc có đặc điểm:

• Tải trọng không quá lớn.
• Cần đưa hàng đến nhiều vị trí.
• Không gian thao tác cần linh hoạt.
• Có sẵn nguồn khí nén.
• Cần giảm thao tác nâng thủ công.
• Cần định vị hàng trong phạm vi tương đối rộng.

KNKN100 không phải thiết bị thay thế cho cầu trục hoặc cẩu công nghiệp tải lớn. Với tải trọng trên 100 kg hoặc yêu cầu nâng tải đặc biệt, cần lựa chọn thiết bị có cấp tải phù hợp.

14. Thông số kỹ thuật KENBO KNKN100

* Dữ liệu đầu vào có sự khác biệt giữa phần mô tả (8 bar) và bảng thông số (10 bar). Khi công bố thông số chính thức trên website/catalogue, nên xác nhận lại với tài liệu kỹ thuật của nhà sản xuất.

15. Cách lựa chọn và bố trí KNKN100

Trước khi đưa thiết bị vào sử dụng, cần đánh giá:

Tải trọng

Tổng khối lượng hàng phải nằm trong giới hạn cho phép.

Nên ưu tiên mức tải vận hành theo khuyến nghị của nhà sản xuất thay vì thường xuyên sử dụng sát tải tối đa.

Tâm tải

Tải phải được đặt sao cho tâm tải phù hợp với thiết kế của cơ cấu nâng.

Tầm vươn

Không nên chỉ quan tâm đến tải trọng mà bỏ qua khoảng cách từ tải đến điểm tựa.

Mặt bằng

Khu vực đặt thiết bị phải:

• Phẳng.
• Ổn định.
• Không trơn trượt.
• Đủ khả năng chịu tải.

Hệ thống khí nén

Kiểm tra:

• Áp suất.
• Đường ống.
• Đầu nối.
• Van.
• Xy-lanh.
• Rò rỉ khí.

16. Kiểm tra trước khi vận hành

Trước mỗi ca làm việc nên kiểm tra:

Khung thiết bị

• Có biến dạng không?
• Có vết nứt không?
• Mối hàn có bất thường không?

Cơ cấu nâng

• Xy-lanh có hoạt động bình thường không?
• Có rò rỉ khí không?
• Cần nâng có chuyển động ổn định không?

Ngàm

• Ngàm có biến dạng không?
• Cơ cấu kẹp có hoạt động không?
• Bề mặt tiếp xúc có bị mòn không?

Cơ cấu xoay

• Có xoay đúng không?
• Có bị kẹt không?
• Có tiếng động bất thường không?

Nếu phát hiện lỗi ảnh hưởng đến an toàn, không tiếp tục sử dụng thiết bị cho đến khi được kiểm tra và xử lý.

17. Những lưu ý quan trọng khi sử dụng

Không nâng vượt tải trọng cho phép.

Không đứng dưới hàng đang được nâng.

Không để người đứng trong vùng nguy hiểm của tải.

Không sử dụng thiết bị khi kết cấu bị biến dạng.

Không sử dụng nguồn khí có áp suất vượt giới hạn thiết kế.

Không tự ý thay đổi kết cấu cần, ngàm hoặc hệ thống khí nén.

Không sử dụng ngàm cho hàng hóa có hình dạng không phù hợp.

Không nâng tải bị lệch tâm quá mức.

Không di chuyển tải với tốc độ hoặc thao tác đột ngột.

Đặc biệt, với thiết bị có tầm vươn tới 4 m, cần đặc biệt quan tâm đến độ ổn định và mô-men tải khi hàng được đưa ra xa điểm tựa.

18. Lợi ích khi sử dụng khung nâng khí nén KENBO KNKN100

Việc sử dụng thiết bị nâng khí nén có thể giúp doanh nghiệp:

Giảm sức lao động

Hạn chế các thao tác nâng và di chuyển hàng bằng tay.

Tăng năng suất

Rút ngắn thời gian đưa hàng từ vị trí này sang vị trí khác.

Tăng tính linh hoạt

Cơ cấu xoay 360° giúp tiếp cận nhiều vị trí trong phạm vi làm việc.

Tận dụng hệ thống khí nén

Nếu nhà máy đã có hệ thống khí nén, thiết bị có thể được tích hợp thuận tiện hơn vào quy trình sản xuất.

Tối ưu không gian

Thiết bị phù hợp với các công việc nâng hàng cục bộ mà không nhất thiết phải đầu tư một hệ thống cầu trục cố định.

19. Vì sao nên chọn KENBO KNKN100?

KENBO KNKN100 tập trung vào nhóm nhu cầu nâng hàng nhẹ đến trung bình với yêu cầu thao tác linh hoạt.

Các thông số đáng chú ý gồm:

100 kg tải trọng tối đa

80 kg tải trọng sử dụng khuyến nghị

4 m tầm vươn

360° góc quay

200–650 mm độ mở ngàm

3 m chiều cao

4,2 m chiều dài

Nhờ sự kết hợp giữa khí nén + cần vươn + ngàm điều chỉnh + khả năng xoay 360°, KNKN100 có thể trở thành giải pháp hỗ trợ vật liệu hiệu quả cho các công việc mà thao tác thủ công mất nhiều thời gian hoặc gây khó khăn cho người vận hành.

20. Kết luận

Khung nâng hơi khí nén KENBO KNKN100 là thiết bị hỗ trợ nâng và di chuyển hàng hóa với tải trọng tối đa 100 kg, tải trọng sử dụng được khuyến nghị ở mức 80 kg, tầm vươn tối đa 4 m, khả năng xoay 360° và ngàm điều chỉnh 200–650 mm.

Thiết bị hướng đến các ứng dụng trong nhà máy, kho hàng, xưởng sản xuất, xưởng cơ khí, khu vực lắp ráp và vận chuyển vật liệu nội bộ.

Ưu điểm nổi bật của KNKN100 là khả năng kết hợp hệ thống khí nén, cần vươn dài, cơ cấu ngàm linh hoạt và khả năng xoay 360°, giúp người vận hành tiếp cận và định vị hàng hóa thuận tiện hơn.

Khi lựa chọn thiết bị, cần đặc biệt lưu ý rằng tải trọng nâng, tầm vươn và độ ổn định có quan hệ trực tiếp với nhau. Do đó, không nên vận hành thiết bị ở tải tối đa một cách thường xuyên hoặc vượt quá giới hạn kỹ thuật của nhà sản xuất.
