Khung Móc Động Cơ KENBO KCM – Cẩu Nâng Động Cơ 2–3 Tấn

KHUNG MÓC ĐỘNG CƠ KENBO KCM – CẨU MÓC ĐỘNG CƠ GẤP GỌN 2–3 TẤN

Khung móc động cơ KENBO KCM là thiết bị nâng hạ chuyên dụng được thiết kế để tháo lắp động cơ, nâng hạ cụm máy, chi tiết cơ khí và các tải trọng nặng trong xưởng sửa chữa, gara ô tô, nhà máy và khu vực bảo trì thiết bị.

Với kết cấu khung thép chắc chắn, chân đế rộng, cần vươn có khả năng điều chỉnh và móc cẩu chịu tải cao, KENBO KCM giúp quá trình đưa động cơ ra khỏi khoang máy hoặc định vị động cơ trong quá trình lắp đặt trở nên thuận tiện hơn.

Dòng sản phẩm hiện có các phiên bản KCM2 tải trọng 2 tấn và KCM3 tải trọng 3 tấn, đáp ứng nhiều nhu cầu nâng hạ từ sửa chữa ô tô đến bảo trì máy móc công nghiệp.

Lưu ý: Tải trọng nâng thực tế phải tuân thủ đúng mức tải được nhà sản xuất quy định cho từng vị trí điều chỉnh của cần. Không sử dụng thiết bị vượt quá tải trọng cho phép.

1. Khung móc động cơ KENBO KCM là gì?

Khung móc động cơ, hay còn gọi là cẩu móc động cơ, cẩu nâng động cơ, engine hoist hoặc engine crane, là thiết bị dùng để nâng và di chuyển động cơ hoặc các cụm máy nặng.

Thiết bị thường gồm:

• Khung thép chịu lực.
• Chân đế.
• Cần nâng.
• Cần vươn điều chỉnh.
• Móc cẩu.
• Cơ cấu nâng.
• Bánh xe di chuyển.
• Các điểm liên kết và chốt khóa.

Trong gara hoặc xưởng cơ khí, thiết bị có thể được sử dụng để:

Tiếp cận động cơ → móc tải → nâng động cơ → di chuyển → định vị → hạ tải.

Đây là giải pháp hữu ích khi không có cầu trục hoặc cần thực hiện công việc nâng hạ tại vị trí giới hạn.

2. Những ưu điểm nổi bật của KENBO KCM

Công nghệ tiêu chuẩn Châu Âu

KENBO KCM được định hướng theo thiết kế thiết bị nâng hạ chuyên dụng, chú trọng vào kết cấu khung, khả năng điều chỉnh cần và độ ổn định khi làm việc.

Đối với các dự án yêu cầu hồ sơ nghiệm thu, người sử dụng nên kiểm tra đầy đủ tài liệu kỹ thuật, chứng nhận và thông số thực tế của model trước khi đưa thiết bị vào vận hành.

Kết cấu thép chắc chắn

Khung chính được chế tạo từ hợp kim thép chất lượng cao, tạo kết cấu chịu lực cho toàn bộ thiết bị.

Khung thép cần đảm bảo:

• Khả năng chịu tải.
• Độ ổn định.
• Khả năng chống biến dạng.
• Độ bền trong điều kiện làm việc cơ khí.
• Khả năng chịu lực tại các vị trí liên kết.

Đây là yếu tố đặc biệt quan trọng đối với thiết bị thường xuyên nâng các cụm động cơ và chi tiết máy có khối lượng lớn.

3. Tải trọng nâng lên đến 3 tấn

KENBO KCM có các phiên bản:

• KCM2 – 2 tấn
• KCM3 – 3 tấn

Phiên bản 3 tấn phù hợp với những nhu cầu nâng hạ động cơ hoặc cụm máy có khối lượng lớn hơn.

Tuy nhiên, tải trọng tối đa không có nghĩa mọi vị trí của cần đều được phép nâng đúng tải đó.

Khi cần vươn được kéo dài hơn, tải trọng cho phép có thể thay đổi tùy thiết kế.

Vì vậy, người vận hành phải:

1. Xác định trọng lượng tải.
2. Kiểm tra vị trí cần.
3. Kiểm tra mức tải cho phép.
4. Đảm bảo tải nằm trong giới hạn của thiết bị.
5. Không nâng tải vượt mức quy định.

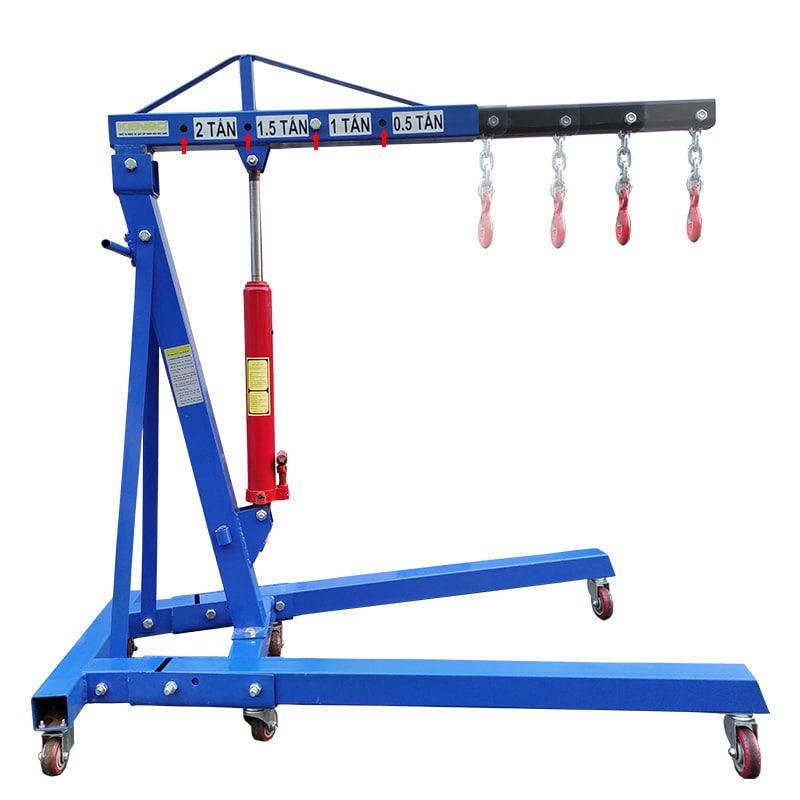

4. Cần vươn nhiều nấc điều chỉnh

Một trong những ưu điểm quan trọng của khung móc động cơ KENBO KCM là cần vươn có thể điều chỉnh.

Theo cấu hình sản phẩm:

KCM3

Cần có 3 nấc điều chỉnh, tương ứng với các mức tải:

• 1 tấn
• 2 tấn
• 3 tấn

KCM2

Cần có 4 nấc điều chỉnh, tương ứng:

• 500 kg
• 1.000 kg
• 1.500 kg
• 2.000 kg

Thiết kế này cho phép người sử dụng lựa chọn độ vươn phù hợp với không gian làm việc và tải trọng cần nâng.

Nguyên tắc quan trọng: cần càng vươn xa thì phải sử dụng đúng mức tải tương ứng với vị trí đó.

5. Chiều cao nâng linh hoạt

KENBO KCM được thiết kế để đáp ứng các vị trí làm việc có yêu cầu khác nhau về chiều cao.

KCM2

• Chiều cao tối thiểu: 300 mm
• Chiều cao tối đa: 2.360 mm

KCM3

• Chiều cao tối thiểu: 200 mm
• Chiều cao tối đa: 2.200 mm

Độ cao làm việc lớn giúp thiết bị có thể tiếp cận nhiều vị trí nâng khác nhau trong gara và xưởng cơ khí.

Đặc biệt, chiều cao tối đa 2.360 mm của KCM2 giúp thiết bị phù hợp với nhiều khu vực có yêu cầu khoảng không nâng lớn.

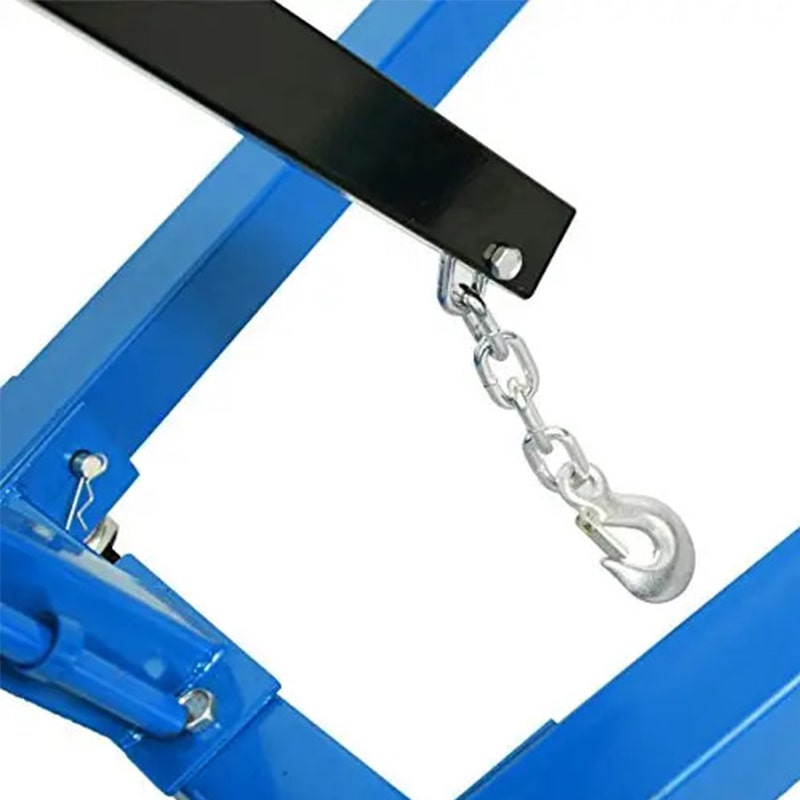

6. Móc cẩu động cơ chắc chắn

Móc cẩu là bộ phận trực tiếp kết nối với tải nên đóng vai trò quan trọng trong toàn bộ hệ thống.

Móc của KENBO KCM được thiết kế để kết nối với:

• Dây xích.
• Cáp thép.
• Dây treo phù hợp.
• Điểm nâng của động cơ.
• Phụ kiện rigging tương thích.

Khi sử dụng, móc phải được đặt đúng vào điểm nâng được thiết kế trên động cơ hoặc cụm máy.

Không móc vào:

• Các chi tiết không chịu lực.
• Đường ống.
• Dây điện.
• Bộ phận dễ biến dạng.
• Vị trí không được nhà sản xuất động cơ chỉ định để nâng.

7. Công nghệ hàn chính xác

Khung KCM sử dụng kết cấu hàn để tạo thành hệ thống chịu lực.

Các mối hàn có vai trò liên kết:

• Khung chính.
• Chân đế.
• Cần nâng.
• Giá đỡ.
• Các bộ phận kết cấu khác.

Đối với thiết bị nâng, người vận hành cần kiểm tra trực quan các mối hàn trong quá trình bảo trì.

Nếu phát hiện:

• Nứt mối hàn.
• Bong tách.
• Biến dạng.
• Biến đổi hình học của khung.
• Dấu hiệu quá tải.

cần ngừng sử dụng và kiểm tra thiết bị trước khi tiếp tục vận hành.

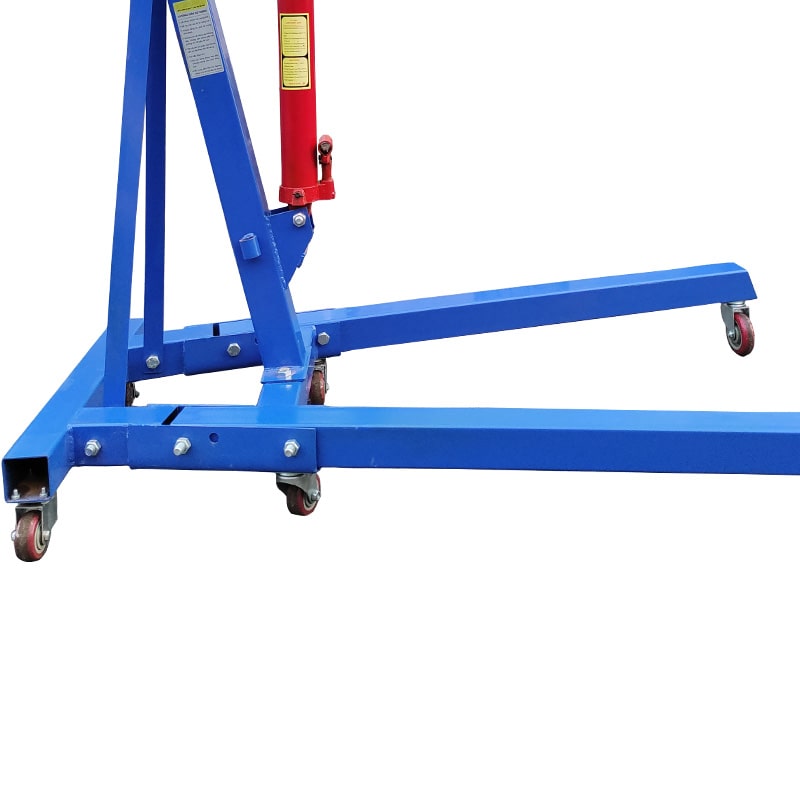

8. Phần đế rộng tăng độ ổn định

Khung đế là bộ phận chịu trách nhiệm duy trì độ ổn định của thiết bị trong quá trình nâng.

KENBO KCM sử dụng khung bệ bằng thép với thiết kế chân đế rộng.

Thiết kế này giúp:

• Phân bổ tải tốt hơn.
• Tăng độ ổn định.
• Giảm nguy cơ mất cân bằng.
• Hỗ trợ di chuyển thiết bị.
• Tạo nền tảng chắc chắn cho cơ cấu nâng.

Tuy nhiên, độ ổn định còn phụ thuộc vào:

• Mặt nền.
• Vị trí tải.
• Vị trí cần.
• Góc di chuyển.
• Tâm tải.
• Khối lượng tải.

Vì vậy thiết bị nên được sử dụng trên nền cứng, phẳng và đủ khả năng chịu tải.

9. Ứng dụng khung móc động cơ KENBO KCM

Tháo động cơ ô tô

Đây là một trong những ứng dụng phổ biến nhất.

Khung móc động cơ giúp nâng động cơ ra khỏi khoang máy mà không cần sử dụng cầu trục cố định.

Quy trình tổng quát:

Đưa cẩu vào vị trí → kết nối điểm nâng → kiểm tra tải → nâng từ từ → di chuyển → hạ xuống vị trí an toàn.

Lắp đặt động cơ

Ngoài tháo động cơ, KCM còn hỗ trợ quá trình:

• Đưa động cơ vào khoang máy.
• Định vị động cơ.
• Điều chỉnh độ cao.
• Hạ động cơ xuống vị trí lắp đặt.

Bảo trì máy móc

Trong nhà máy, thiết bị có thể được sử dụng để nâng:

• Động cơ điện.
• Hộp số.
• Bơm.
• Cụm truyền động.
• Máy nén.
• Cụm cơ khí.

Miễn là tải nằm trong phạm vi thiết kế và có điểm nâng phù hợp.

10. Sử dụng trong gara ô tô

KENBO KCM đặc biệt hữu ích cho các:

• Gara sửa chữa ô tô.
• Xưởng cơ khí.
• Trung tâm bảo dưỡng.
• Xưởng phục hồi xe.
• Xưởng sửa chữa máy công trình.

So với hệ thống cầu trục cố định, khung móc động cơ có ưu điểm là có thể di chuyển đến vị trí cần làm việc.

Điều này giúp tối ưu không gian trong những xưởng không có hệ thống cầu trục.

11. KCM2 – Khung móc động cơ 2 tấn

KENBO KCM2 có tải trọng danh định 2 tấn.

Thông số:

KCM2 là lựa chọn phù hợp cho những đơn vị cần thiết bị nâng động cơ và cụm máy trong phạm vi 2 tấn, đồng thời cần khả năng điều chỉnh độ vươn của cần.

12. KCM3 – Khung móc động cơ 3 tấn

KENBO KCM3 có tải trọng danh định lên đến 3 tấn.

Thông số:

KCM3 phù hợp với các xưởng cần nâng những động cơ, hộp số hoặc cụm máy có trọng lượng lớn hơn.

13. Bảng so sánh KENBO KCM2 và KCM3

14. Cách lựa chọn KCM2 hay KCM3?

Chọn KCM2 khi:

• Tải nâng tối đa không vượt quá 2 tấn.
• Cần nhiều mức điều chỉnh tải.
• Cần chiều cao tối đa lớn.
• Sử dụng trong gara hoặc xưởng cơ khí.
• Ưu tiên thiết bị nhẹ hơn.

Chọn KCM3 khi:

• Có nhu cầu nâng đến 3 tấn.
• Thường xuyên nâng cụm máy nặng.
• Cần kết cấu chịu tải lớn hơn.
• Sử dụng trong môi trường công nghiệp.

Quan trọng nhất là không chọn thiết bị chỉ dựa vào tải trọng lớn nhất. Cần xác định cả kích thước tải, tâm tải, chiều cao nâng và tầm với cần thiết.

15. Hướng dẫn an toàn khi sử dụng khung móc động cơ

Trước khi nâng cần kiểm tra:

Thiết bị

• Khung có biến dạng không.
• Mối hàn có nứt không.
• Chốt cần có đúng vị trí không.
• Móc có hư hỏng không.
• Cơ cấu nâng hoạt động bình thường không.
• Bánh xe và chân đế có ổn định không.

Tải

Xác định:

• Trọng lượng động cơ.
• Điểm nâng.
• Tâm tải.
• Khả năng chịu tải của phụ kiện treo.

Mặt nền

Nền phải:

• Phẳng.
• Cứng.
• Không trơn trượt.
• Đủ khả năng chịu tải.

16. Những điều không nên làm

Không nâng quá tải.

Không đứng dưới tải đang treo.

Không kéo tải khi tải đang treo nếu thiết bị không được thiết kế cho thao tác đó.

Không sử dụng cần ở vị trí không đúng mức tải cho phép.

Không tự ý thay đổi kết cấu khung.

Không hàn, cắt hoặc gia công lại cần nâng khi chưa có đánh giá kỹ thuật.

Không sử dụng thiết bị khi phát hiện biến dạng hoặc nứt kết cấu.

Không dùng phụ kiện treo không rõ tải trọng làm việc.

17. Tối ưu cho xưởng sửa chữa và bảo trì

Một trong những giá trị lớn nhất của KENBO KCM là khả năng thay thế nhiều thao tác nâng thủ công bằng một thiết bị nâng chuyên dụng.

Thay vì phải sử dụng nhiều nhân công để:

• Nâng động cơ.
• Giữ động cơ.
• Điều chỉnh vị trí.
• Di chuyển tải.

người vận hành có thể sử dụng khung móc động cơ để kiểm soát quá trình nâng hạ tốt hơn.

Điều này có thể góp phần:

• Giảm sức lao động.
• Tăng hiệu suất sửa chữa.
• Tối ưu thời gian bảo trì.
• Hỗ trợ thao tác chính xác.
• Cải thiện điều kiện làm việc.

18. Kết luận

Khung móc động cơ KENBO KCM là thiết bị nâng hạ chuyên dụng dành cho gara ô tô, xưởng cơ khí, nhà máy và khu vực bảo trì máy móc, với hai lựa chọn chính là KCM2 tải trọng 2 tấn và KCM3 tải trọng 3 tấn.

Sản phẩm nổi bật với khung thép chắc chắn, cần vươn điều chỉnh nhiều nấc, chiều cao nâng lớn, chân đế ổn định và móc cẩu chuyên dụng.

KCM2 có chiều cao tối đa được cung cấp là 2.360 mm, trong khi KCM3 có tải trọng tối đa 3 tấn, giúp đáp ứng các nhu cầu nâng động cơ và cụm máy khác nhau.

Khi lựa chọn và vận hành, cần đặc biệt quan tâm đến tải trọng theo từng vị trí cần, tâm tải, điểm nâng, phụ kiện treo và điều kiện mặt nền. Thiết bị chỉ nên được sử dụng trong giới hạn kỹ thuật của nhà sản xuất và theo quy trình an toàn nâng hạ của đơn vị vận hành.
