Khung Cẩu Xoay Chống Sàn KENBO KNCS3 – Nâng 300kg, Xoay 180°

KHUNG CẨU XOAY CHỐNG SÀN KENBO KNCS3 – GIẢI PHÁP NÂNG HẠ 300KG, XOAY 180°

Khung cẩu xoay chống sàn KENBO KNCS3 là thiết bị nâng hạ dạng khung cẩu mini được thiết kế cho những vị trí không thuận tiện để lắp đặt cẩu cố định hoặc không gian làm việc hạn chế. Với kết cấu thép chắc chắn, cơ cấu vít điều chỉnh chiều cao và cần cẩu có khả năng xoay 180°, KNCS3 mang đến giải pháp nâng hàng linh hoạt cho nhà xưởng, kho hàng, gara, khu vực bảo trì và các công việc lắp đặt thiết bị.

KNCS3 có tải trọng tối đa 300 kg, chiều cao điều chỉnh 2.800–3.050 mm, độ vươn 700–1.100 mm và chiều cao nâng tối đa 2.300 mm. Thiết kế chống sàn giúp tạo điểm tựa cho hệ thống mà không cần chiếm nhiều diện tích mặt bằng như các hệ thống cẩu cố định truyền thống.

Một điểm đáng chú ý của sản phẩm là khả năng tháo lắp và cất gọn, phù hợp với doanh nghiệp cần thiết bị nâng dùng linh hoạt tại nhiều vị trí.

1. Khung cẩu xoay chống sàn KENBO KNCS3 là gì?

Khung cẩu xoay chống sàn là thiết bị nâng hàng có kết cấu dạng khung đứng, sử dụng cơ cấu điều chỉnh để tạo điểm tựa ổn định giữa sàn và vị trí phía trên.

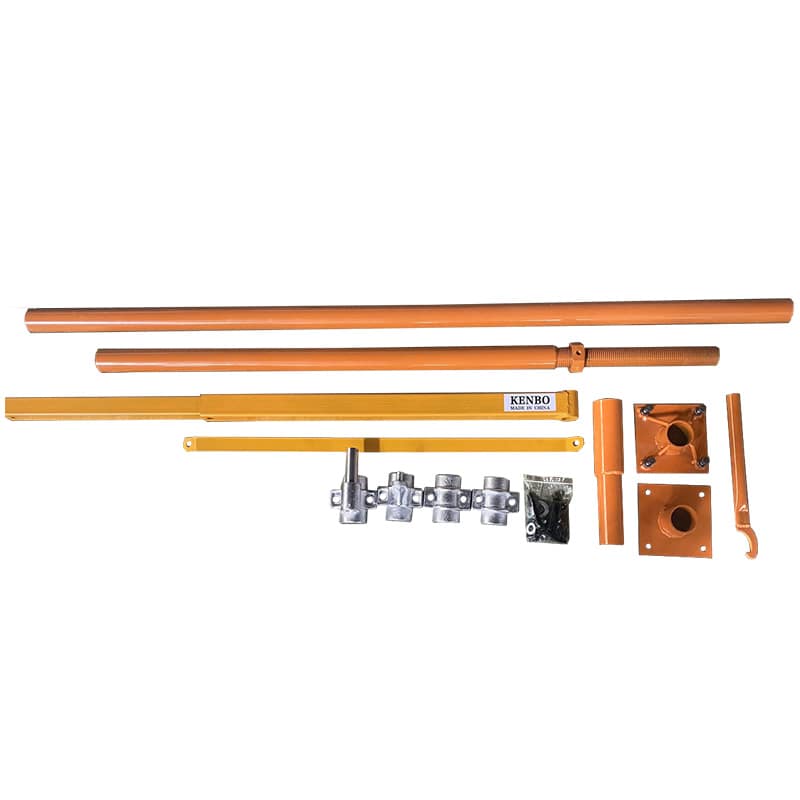

KNCS3 được thiết kế gồm các bộ phận chính:

• Khung thép chịu lực.
• Trục đứng.
• Cần vươn.
• Thanh giằng.
• Vít điều chỉnh.
• Cơ cấu xoay.
• Điểm treo tời.
• Cơ cấu liên kết.

Tời nâng được lắp trên cần cẩu, sau đó tải được nâng lên và có thể xoay theo phạm vi làm việc của cần.

Nguyên lý sử dụng có thể mô tả đơn giản:

Lắp đặt khung → điều chỉnh chiều cao → lắp tời → treo tải → nâng → xoay → đưa tải đến vị trí → hạ tải.

Thiết kế này đặc biệt hữu ích khi doanh nghiệp cần một giải pháp nâng hàng cục bộ nhưng không muốn hoặc không thể lắp đặt hệ thống cầu trục cố định.

2. Ưu điểm nổi bật của KENBO KNCS3

Tải trọng tối đa 300 kg

KNCS3 được công bố với tải trọng tối đa 300 kg.

Mức tải này phù hợp với nhiều nhu cầu nâng hạ vật tư và thiết bị có trọng lượng vừa phải trong:

• Gara.
• Xưởng cơ khí.
• Nhà máy.
• Kho hàng.
• Khu vực bảo trì.
• Khu vực lắp ráp.

Tuy nhiên, tải trọng tối đa không nên được hiểu là tải có thể sử dụng trong mọi điều kiện.

Khả năng nâng thực tế còn phụ thuộc vào:

• Vị trí tải trên cần.
• Độ vươn.
• Cách treo tải.
• Độ ổn định của khung.
• Loại tời.
• Mặt bằng lắp đặt.
• Tình trạng kết cấu.
• Điều kiện vận hành.

Đặc biệt, khi cần vươn ra xa hơn, mô-men tải tăng lên và có thể ảnh hưởng đến độ ổn định của toàn bộ hệ thống.

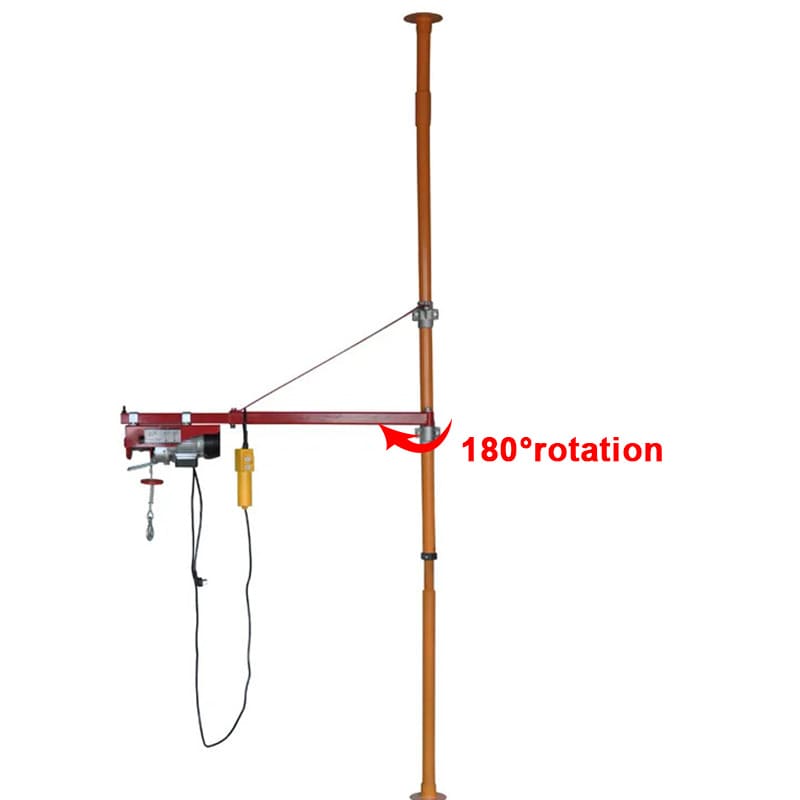

3. Cơ cấu xoay 180° linh hoạt

Một trong những ưu điểm chính của KNCS3 là khả năng xoay 180°.

Cơ cấu này cho phép người vận hành thay đổi hướng của tải trong phạm vi làm việc của cần mà không phải di chuyển toàn bộ khung.

Ví dụ:

Vị trí A → nâng tải → xoay 90° → đưa tải đến vị trí B.

Hoặc:

Vị trí lấy hàng → nâng → xoay → đưa hàng sang bàn thao tác.

Tính năng này đặc biệt hữu ích trong các khu vực:

• Không gian hẹp.
• Gara.
• Xưởng sửa chữa.
• Nhà máy.
• Kho hàng.
• Khu vực bảo trì máy móc.

So với một điểm nâng cố định, cần xoay giúp tăng phạm vi thao tác và giảm việc phải di chuyển thiết bị.

4. Chiều cao điều chỉnh 2,8–3,05 m

KNCS3 được thiết kế với trục đứng có vít điều chỉnh, cho phép điều chỉnh chiều cao trong phạm vi:

2.800–3.050 mm.

Khả năng điều chỉnh này giúp khung thích ứng với các điều kiện lắp đặt khác nhau.

Ví dụ, chiều cao trần hoặc kết cấu phía trên ở các nhà xưởng không hoàn toàn giống nhau. Cơ cấu vít cho phép người sử dụng điều chỉnh chiều cao để tạo sự phù hợp với vị trí lắp đặt.

Đây cũng là một trong những điểm tạo nên tính linh hoạt của thiết bị so với các khung có kích thước cố định.

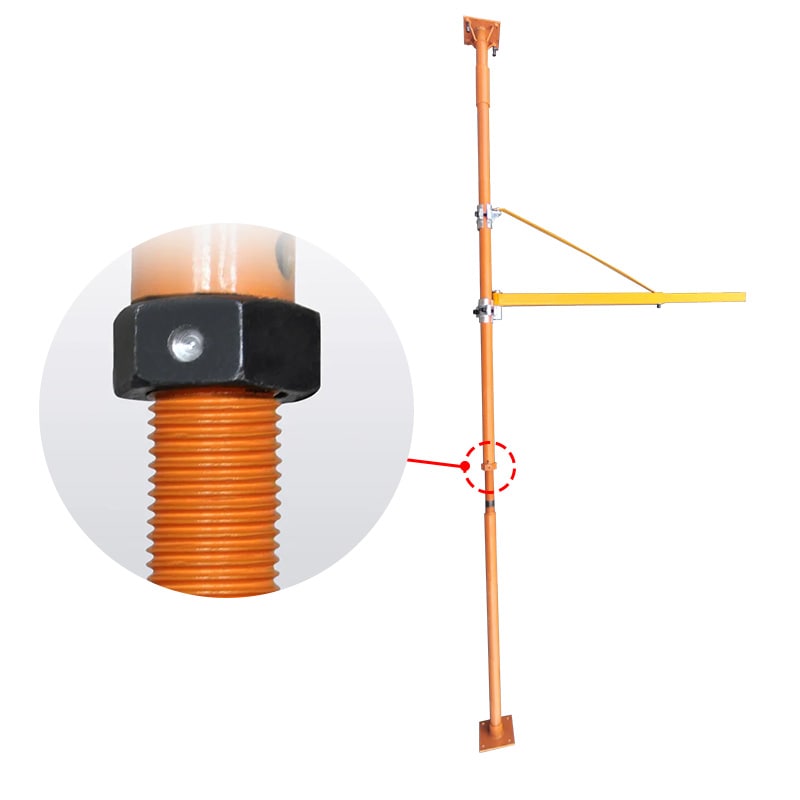

5. Vít điều chỉnh – bộ phận quan trọng của KNCS3

Vít điều chỉnh không chỉ có chức năng thay đổi chiều cao.

Theo thiết kế sản phẩm, vít còn giúp tạo lực ép và ổn định khung trong quá trình lắp đặt.

Chiều dài vít điều chỉnh được công bố:

320 mm.

Khi lắp đặt, cần đảm bảo:

• Vít được điều chỉnh chắc chắn.
• Điểm tiếp xúc ổn định.
• Không bị lệch.
• Không có hiện tượng trượt.
• Khung được cố định đúng hướng dẫn.
• Không đặt tải khi khung chưa được cố định chắc chắn.

Việc lắp đặt đúng đặc biệt quan trọng đối với các thiết bị có tải treo và cần xoay.

6. Độ vươn 700–1.100 mm

KNCS3 có độ vươn từ 700 đến 1.100 mm.

Đây là khoảng cách từ trục đứng đến vùng làm việc của điểm nâng.

Độ vươn điều chỉnh giúp người sử dụng lựa chọn vị trí nâng phù hợp với hàng hóa.

Tầm vươn càng lớn thì tải càng tạo mô-men lớn lên khung.

Do đó, khi sử dụng ở độ vươn tối đa, cần đặc biệt chú ý:

Tải trọng – tâm tải – độ ổn định – tình trạng khung – điểm cố định.

Không nên chỉ căn cứ vào tải trọng 300 kg mà bỏ qua vị trí đặt tải trên cần.

7. Chiều cao nâng tối đa 2.300 mm

Chiều cao nâng tối đa được công bố:

2.300 mm.

Thông số này cho phép KNCS3 đáp ứng nhiều nhu cầu nâng hàng trong nhà xưởng và gara.

Các ứng dụng có thể bao gồm:

• Nâng thiết bị lên bàn thao tác.
• Đưa linh kiện lên vị trí lắp ráp.
• Nâng vật tư.
• Di chuyển thiết bị trong khu vực sửa chữa.
• Hỗ trợ tháo lắp máy móc.
• Đưa hàng lên vị trí lưu trữ phù hợp.

Cần phân biệt giữa chiều cao khung 2.800–3.050 mm và chiều cao nâng tối đa 2.300 mm. Đây là hai thông số có ý nghĩa khác nhau trong thiết kế.

8. Thanh giằng dài 800 mm

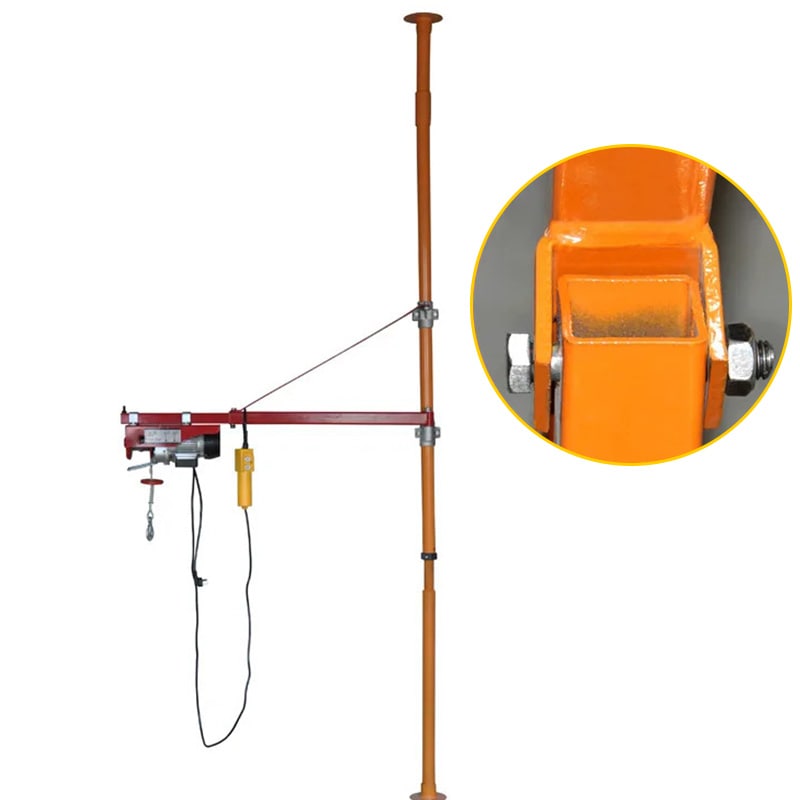

KNCS3 được trang bị thanh giằng dài 800 mm.

Thanh giằng góp phần tạo độ cứng và ổn định cho kết cấu.

Đối với khung cẩu dạng đứng, các thành phần kết cấu cần phối hợp để chịu:

• Trọng lượng bản thân.
• Tải nâng.
• Mô-men do cần vươn.
• Lực khi xoay.
• Tác động trong quá trình nâng và hạ.

Do đó, không nên tự ý tháo bỏ hoặc thay đổi thanh giằng nếu chưa có đánh giá kỹ thuật phù hợp.

9. Kết cấu thép chất lượng cao

Khung KENBO KNCS3 được hoàn thiện từ thép hợp kim chất lượng cao, hướng đến độ bền và khả năng chịu tải trong quá trình sử dụng.

Kết cấu thép giúp thiết bị có:

• Độ cứng tốt.
• Khả năng chịu lực.
• Độ bền cơ học.
• Khả năng làm việc lâu dài nếu được vận hành đúng.
• Khả năng tái sử dụng tại nhiều vị trí.

Tuy nhiên, tuổi thọ thực tế phụ thuộc rất lớn vào điều kiện vận hành, tải trọng, môi trường và chế độ kiểm tra bảo trì.

10. Công nghệ hàn liền mạch

KENBO KNCS3 được giới thiệu với công nghệ hàn liền mạch, hướng đến độ chính xác và độ bền cao của kết cấu.

Các vị trí hàn là những điểm cần được kiểm tra định kỳ.

Không nên sử dụng thiết bị khi phát hiện:

• Nứt mối hàn.
• Bong hoặc tách mối hàn.
• Biến dạng cần.
• Cong khung.
• Biến dạng điểm treo.
• Dấu hiệu quá tải.

Với thiết bị nâng, bất kỳ dấu hiệu bất thường nào trên bộ phận chịu lực đều cần được kiểm tra trước khi tiếp tục vận hành.

11. Thiết kế nhỏ gọn, tiết kiệm không gian

Một ưu điểm đáng chú ý của KNCS3 là thiết kế hướng đến việc tiết kiệm diện tích.

So với hệ thống cầu trục cố định, một khung cẩu dạng này có thể phù hợp với những khu vực chỉ cần một điểm nâng cục bộ.

Sau khi hoàn thành công việc, thiết bị có thể được tháo lắp và cất gọn nếu điều kiện sử dụng cho phép.

Điều này đặc biệt phù hợp với:

• Gara nhỏ.
• Xưởng bảo trì.
• Kho có diện tích hạn chế.
• Khu vực sửa chữa.
• Nhà máy có nhiều vị trí cần nâng hàng.

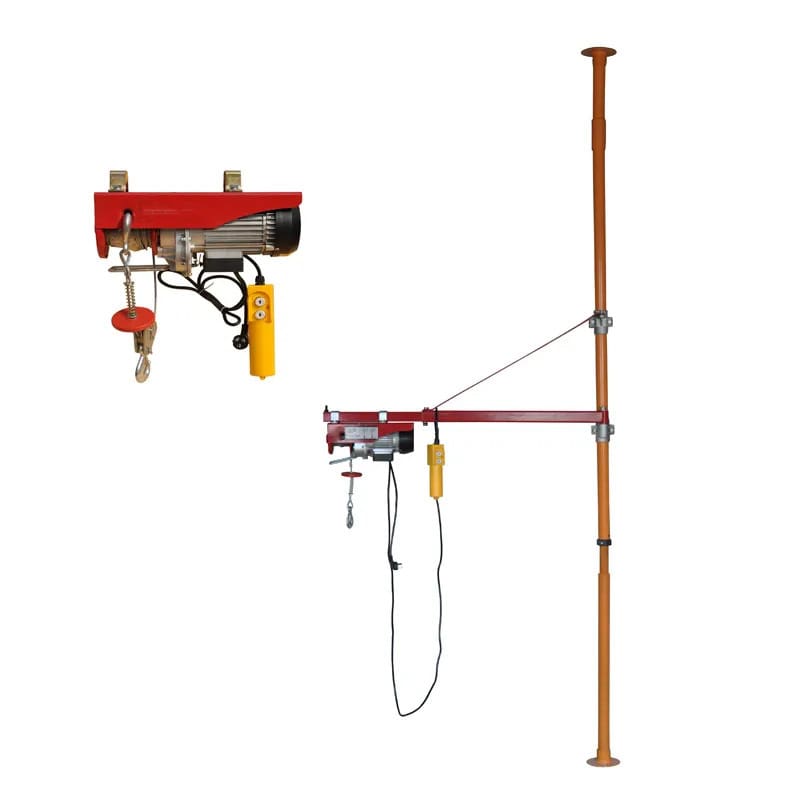

12. Có thể kết hợp với nhiều loại tời

KNCS3 được thiết kế để có thể kết hợp với các loại tời phù hợp.

Tùy nhu cầu, hệ thống có thể được cấu hình với:

• Tời điện.
• Tời xích.
• Tời nâng nhỏ.
• Một số thiết bị nâng tương thích khác.

Tuy nhiên, việc lựa chọn tời phải căn cứ vào tải trọng của khung và cấu hình điểm treo.

Không nên sử dụng tời có tải trọng vượt quá khả năng thiết kế của khung.

Ngược lại, tời có tải quá thấp cũng không đáp ứng được yêu cầu công việc.

13. Ứng dụng của khung cẩu xoay chống sàn KENBO KNCS3

Gara sửa chữa

KNCS3 có thể hỗ trợ:

• Nâng cụm chi tiết.
• Di chuyển thiết bị.
• Nâng động cơ hoặc bộ phận máy trong giới hạn tải.
• Đưa linh kiện lên bàn thao tác.

Đây là một trong những môi trường phù hợp với thiết kế nhỏ gọn và khả năng xoay.

Xưởng cơ khí

Thiết bị có thể được sử dụng để:

• Nâng chi tiết gia công.
• Di chuyển dụng cụ.
• Hỗ trợ lắp ráp.
• Định vị linh kiện.
• Hỗ trợ bảo trì máy.

Nhà máy

Trong nhà máy, KNCS3 có thể được sử dụng như một điểm nâng cục bộ cho những khu vực không có cầu trục.

Ví dụ:

Máy móc → tháo linh kiện → nâng → xoay → đưa sang bàn sửa chữa.

Kho hàng

Khung có thể hỗ trợ:

• Lấy hàng.
• Đưa hàng lên bàn.
• Di chuyển vật tư.
• Định vị hàng trong khu vực làm việc.

Tuy nhiên, với hoạt động kho có tần suất cao và tải lớn, doanh nghiệp nên cân nhắc xe nâng hoặc thiết bị nâng chuyên dụng.

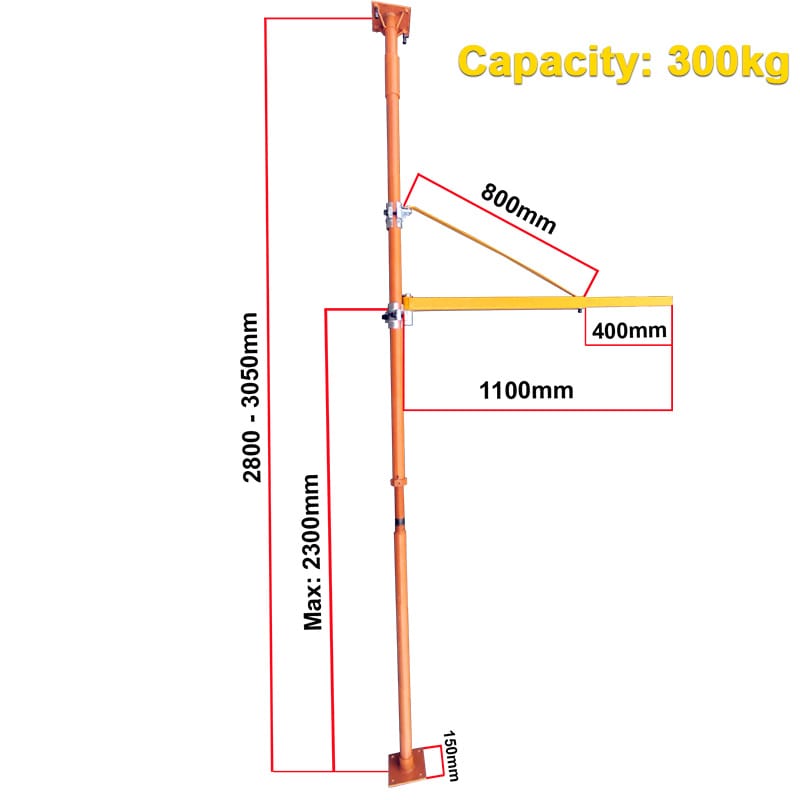

14. Thông số kỹ thuật KENBO KNCS3

15. Hướng dẫn lựa chọn vị trí lắp đặt

Để KNCS3 làm việc ổn định, vị trí lắp đặt cần được đánh giá trước.

Sàn

Sàn phải đủ chắc chắn và phù hợp với cơ cấu chống sàn.

Chiều cao

Cần đảm bảo không gian lắp đặt phù hợp với khoảng:

2,8–3,05 m.

Không gian xoay

Cần chừa đủ khoảng trống cho cần xoay 180°.

Vùng tải

Khu vực phía dưới và xung quanh tải phải được kiểm soát để tránh người hoặc vật cản đi vào vùng nguy hiểm.

Điểm tiếp xúc

Các điểm tiếp xúc của cơ cấu điều chỉnh cần được đặt chắc chắn, không trượt hoặc nghiêng.

16. Kiểm tra trước khi sử dụng

Trước khi vận hành, cần kiểm tra:

Khung

• Không cong.
• Không nứt.
• Không biến dạng.
• Mối hàn nguyên vẹn.

Vít điều chỉnh

• Ren hoạt động tốt.
• Không bị mòn nghiêm trọng.
• Cơ cấu điều chỉnh chắc chắn.

Cần xoay

• Chuyển động bình thường.
• Không kẹt.
• Không có tiếng động bất thường.

Điểm treo

• Không biến dạng.
• Không có dấu hiệu nứt.
• Tời được lắp đúng.

Tải

• Khối lượng phù hợp.
• Tâm tải ổn định.
• Cách treo đúng kỹ thuật.

17. Những lưu ý quan trọng khi vận hành

Không nâng vượt 300 kg.

Không sử dụng tải có tâm trọng lực không ổn định.

Không đứng dưới tải.

Không để người trong vùng quay của cần.

Không vận hành khi khung chưa được cố định chắc chắn.

Không tự ý thay đổi kết cấu khung.

Không tháo thanh giằng trong quá trình sử dụng.

Không hàn sửa kết cấu chịu lực khi chưa có đánh giá kỹ thuật.

Không tiếp tục sử dụng khi phát hiện nứt hoặc biến dạng.

Đặc biệt, không nên nâng tải ở độ vươn lớn nhất nếu điều kiện ổn định của hệ thống chưa được đánh giá đầy đủ.

18. KNCS3 khác gì so với cẩu cố định?

Một ưu điểm của khung cẩu xoay chống sàn là tính linh hoạt.

Cẩu cố định thường cần:

• Kết cấu cố định.
• Điểm neo.
• Không gian lắp đặt.
• Chi phí xây dựng/lắp đặt.

Trong khi đó, khung cẩu chống sàn hướng đến:

• Lắp đặt nhanh hơn.
• Không cần hệ thống ray.
• Tiết kiệm không gian.
• Có thể tháo lắp.
• Có thể sử dụng tại nhiều khu vực phù hợp.

Vì vậy, KNCS3 phù hợp với doanh nghiệp cần một điểm nâng linh hoạt thay vì hệ thống nâng cố định.

19. Khi nào nên chọn KENBO KNCS3?

KNCS3 là lựa chọn đáng cân nhắc khi doanh nghiệp cần:

Tải trọng ≤ 300 kg

Chiều cao khung 2,8–3,05 m

Độ vươn 0,7–1,1 m

Xoay 180°

Thiết kế nhỏ gọn

Có thể kết hợp tời

Không muốn đầu tư hệ thống cầu trục cố định

Sản phẩm đặc biệt phù hợp cho các công việc nâng hạ cục bộ, bảo trì và lắp ráp.

20. Kết luận

Khung cẩu xoay chống sàn KENBO KNCS3 là giải pháp nâng hạ nhỏ gọn dành cho các nhu cầu sử dụng trong gara, xưởng cơ khí, nhà máy, kho hàng và khu vực bảo trì.

Với tải trọng tối đa 300 kg, chiều cao điều chỉnh 2.800–3.050 mm, độ vươn 700–1.100 mm, chiều cao nâng tối đa 2.300 mm và khả năng xoay 180°, KNCS3 mang đến khả năng nâng và định vị hàng hóa linh hoạt trong không gian tương đối hạn chế.

Điểm mạnh của thiết bị nằm ở kết cấu thép, công nghệ hàn, cơ cấu vít điều chỉnh, thiết kế nhỏ gọn và khả năng kết hợp với nhiều loại tời phù hợp.

Đối với doanh nghiệp đang tìm kiếm một khung cẩu mini chống sàn, tiết kiệm không gian, có khả năng xoay và phục vụ nâng hàng tải nhẹ, KENBO KNCS3 là một cấu hình đáng cân nhắc.
