Khóa Nhóm Cầu Dao MCCB PROLOCKEY GCBL01 – Thiết Bị Khóa LOTO Tủ Điện

PROLOCKEY GCBL01 – Khóa nhóm cầu dao MCCB, khóa bảo vệ công tắc cho tủ điện

1. Tổng quan sản phẩm

PROLOCKEY GCBL01 là thiết bị khóa nhóm cầu dao dạng thanh (Circuit Breaker Group Lockout), được thiết kế để khóa và nhận diện trạng thái của các công tắc/cầu dao, đặc biệt phù hợp với cầu dao dạng vỏ đúc MCCB và các công tắc có kích thước lớn hoặc hình dạng không tiêu chuẩn.

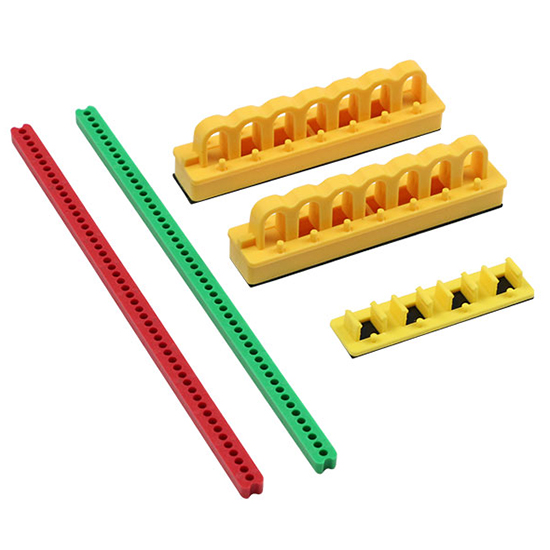

Sản phẩm sử dụng đế nhựa kỹ thuật ABS kết hợp với thanh khóa bằng nylon PA, có thiết kế dạng thanh dài 195 mm, giúp tạo giải pháp khóa cho nhiều loại thiết bị đóng cắt. Mặt sau được trang bị đường ray tự dính, cho phép cố định trực tiếp lên bảng phân phối điện mà không cần khoan lỗ.

Đặc biệt, GCBL01 sử dụng thanh chỉ thị màu đỏ và xanh lá để nhận biết trạng thái công tắc, hỗ trợ trực quan trong quá trình kiểm tra và quản lý an toàn điện.

2. Thông số kỹ thuật PROLOCKEY GCBL01

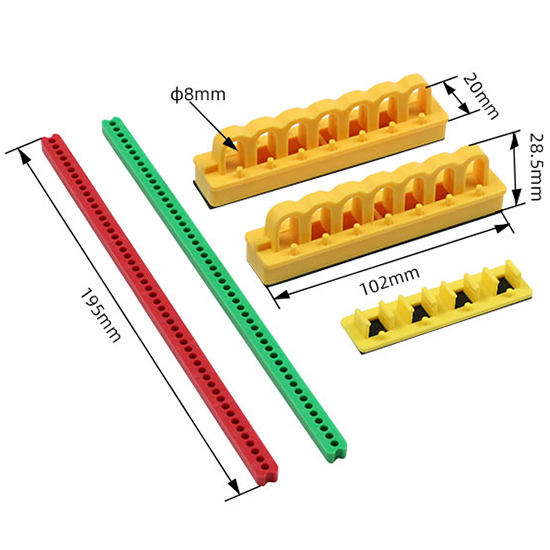

Lưu ý về kích thước: Tài liệu cung cấp đồng thời thông số thân 105,5 × 20 × 28,5 mm và hình minh họa thể hiện chiều dài khoảng 102 mm. Khi lập catalogue kỹ thuật chính thức, nên ưu tiên thông số 105,5 × 20 × 28,5 mm theo bảng thông số nhà sản xuất và ghi chú riêng nếu cần.

3. Cấu tạo khóa nhóm cầu dao GCBL01

Đế khóa bằng ABS750

Phần đế được chế tạo từ ABS750, một loại nhựa kỹ thuật có độ cứng tốt, trọng lượng nhẹ và khả năng cách điện.

Thiết kế đế giúp giữ và định vị thanh khóa trên bảng phân phối hoặc khu vực lắp đặt.

Thanh khóa bằng nylon PA

Thanh khóa sử dụng vật liệu Nylon PA, có chiều dài 195 mm.

Thiết kế dạng thanh cho phép tạo nhiều vị trí khóa trên cùng một cụm thiết bị, phù hợp với các ứng dụng cần kiểm soát nhiều người hoặc nhiều điểm thao tác theo quy trình LOTO.

Lỗ khóa Ø8 mm

Theo hình ảnh sản phẩm, thiết bị có vị trí khóa với đường kính khoảng 8 mm, phù hợp để kết hợp với ổ khóa an toàn LOTO có kích thước càng khóa tương thích.

Thanh chỉ thị màu

GCBL01 có các thanh màu để hỗ trợ nhận biết trực quan trạng thái của công tắc:

• Thanh màu đỏ: chỉ báo trạng thái mở theo mô tả sản phẩm.
• Thanh màu xanh lá: chỉ báo trạng thái đóng theo mô tả sản phẩm.

Hệ thống màu giúp nhân viên dễ dàng nhận diện trạng thái thiết bị trong quá trình vận hành, kiểm tra hoặc bảo trì.

4. Nguyên lý sử dụng

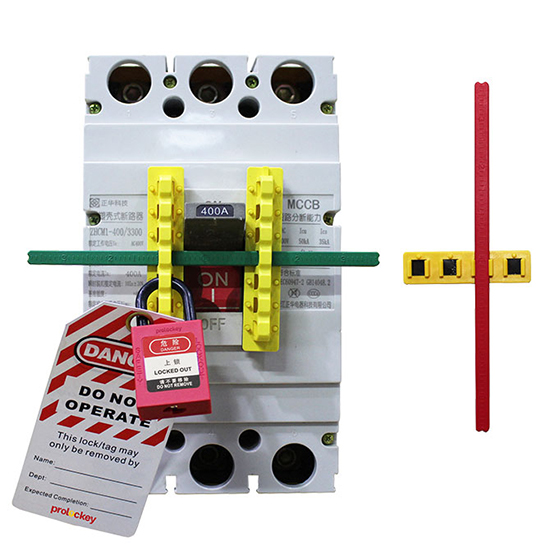

PROLOCKEY GCBL01 được thiết kế để tạo một điểm khóa tập trung cho nhóm cầu dao/công tắc.

Trong quy trình Lockout Tagout, thiết bị có thể được sử dụng để:

Cô lập thiết bị → đưa công tắc về trạng thái an toàn → lắp thiết bị khóa → gắn ổ khóa LOTO → nhận diện trạng thái → tiến hành bảo trì.

Khi được sử dụng cùng ổ khóa và quy trình LOTO phù hợp, thiết bị giúp hạn chế nguy cơ thao tác đóng/mở ngoài ý muốn đối với thiết bị đang được bảo trì.

5. Ưu điểm nổi bật của PROLOCKEY GCBL01

Khóa được cầu dao kích thước lớn

GCBL01 được thiết kế đặc biệt cho các trường hợp cầu dao dạng vỏ đúc, công tắc lớn hoặc công tắc có hình dạng không đều, nơi các loại khóa cầu dao thông thường khó sử dụng.

Thiết kế dạng thanh 195 mm

Thanh khóa dài 195 mm tạo phạm vi bao phủ rộng hơn so với các thiết bị khóa đơn điểm, giúp phù hợp với nhiều bố trí thiết bị đóng cắt.

Không cần khoan khi lắp đặt

Mặt sau có đường ray/đế tự dính, có thể cố định lên bảng phân phối sau khi làm sạch bề mặt.

Điều này giúp giảm thao tác gia công cơ khí và thuận tiện khi triển khai trên tủ điện hiện hữu.

Nhận diện trạng thái bằng màu sắc

Thanh màu đỏ và xanh lá giúp người vận hành nhận biết trạng thái công tắc trực quan hơn.

Đây là đặc điểm hữu ích tại các khu vực có nhiều cầu dao và thiết bị đóng cắt.

Trọng lượng nhẹ

Khối lượng chỉ khoảng 0,057 kg, thuận tiện cho việc lắp đặt và sử dụng lâu dài.

Khả năng cách điện

Phần thân được chế tạo từ vật liệu nhựa kỹ thuật có đặc tính cách điện, phù hợp với mục đích sử dụng trong hệ thống điện khi được triển khai đúng quy trình an toàn.

6. Ứng dụng của PROLOCKEY GCBL01

PROLOCKEY GCBL01 có thể được sử dụng trong:

• Tủ điện công nghiệp.
• Tủ phân phối điện.
• Hệ thống MCCB.
• Bảng điện nhà máy.
• Nhà máy sản xuất.
• Xưởng cơ khí.
• Nhà máy điện.
• Hệ thống M&E.
• Trung tâm bảo trì thiết bị.
• Công trường xây dựng.
• Hệ thống quản lý an toàn Lockout Tagout.

Sản phẩm đặc biệt phù hợp với những ứng dụng mà cầu dao có kích thước lớn hoặc hình dạng không tiêu chuẩn, khiến việc sử dụng các loại khóa CB thông thường gặp khó khăn.

7. GCBL01 trong hệ thống Lockout Tagout

Lockout Tagout – LOTO là phương pháp kiểm soát nguồn năng lượng nhằm hạn chế việc thiết bị được khởi động hoặc cấp năng lượng ngoài ý muốn trong quá trình bảo trì.

Trong một hệ thống LOTO hoàn chỉnh, GCBL01 có thể đóng vai trò là thiết bị khóa nhóm cho cầu dao/công tắc.

Một quy trình cơ bản có thể bao gồm:

1. Xác định nguồn năng lượng cần kiểm soát.
2. Thông báo cho người liên quan.
3. Tắt thiết bị.
4. Cô lập nguồn điện.
5. Đưa cầu dao về trạng thái yêu cầu.
6. Lắp thiết bị khóa GCBL01.
7. Gắn ổ khóa an toàn phù hợp.
8. Gắn thẻ cảnh báo theo quy trình của doanh nghiệp.
9. Kiểm tra để xác nhận thiết bị đã được cô lập.
10. Thực hiện công việc bảo trì.

Sau khi hoàn tất công việc, việc tháo khóa và đưa thiết bị trở lại vận hành cần tuân thủ quy trình kiểm soát năng lượng của đơn vị sử dụng.

8. Vật liệu và khả năng làm việc

ABS750

ABS là vật liệu nhựa kỹ thuật được sử dụng phổ biến cho các chi tiết cần độ cứng, trọng lượng nhẹ và khả năng gia công tốt.

Nylon PA

Nylon PA có độ bền cơ học tốt và phù hợp với các chi tiết cần khả năng chịu lực trong quá trình sử dụng.

Sự kết hợp giữa ABS750 và Nylon PA giúp GCBL01 đạt được sự cân bằng giữa trọng lượng, độ bền và tính thuận tiện khi lắp đặt.

9. Khóa nhóm cầu dao GCBL01 phù hợp với ai?

Sản phẩm phù hợp cho:

• Kỹ thuật viên điện.
• Nhân viên bảo trì.
• Kỹ sư cơ điện.
• Bộ phận EHS/HSE.
• Nhân viên quản lý an toàn.
• Nhà thầu bảo trì công nghiệp.
• Nhà máy sản xuất.
• Đơn vị quản lý hệ thống điện.

GCBL01 có thể được đưa vào tủ LOTO, trạm Lockout Tagout hoặc bộ thiết bị an toàn điện của doanh nghiệp.

10. So sánh nhanh GCBL01 với khóa cầu dao thông thường

11. Hướng dẫn lắp đặt đế tự dính

Để tăng độ bám của đế tự dính:

Bước 1: Chọn vị trí lắp đặt phù hợp trên bảng điện.

Bước 2: Làm sạch hoàn toàn bề mặt, loại bỏ bụi, dầu mỡ và hơi ẩm.

Bước 3: Bóc lớp bảo vệ của phần keo.

Bước 4: Đặt đế vào đúng vị trí và ép đều lên bề mặt.

Bước 5: Kiểm tra độ bám trước khi đưa thiết bị vào sử dụng.

Không nên lắp đặt trên bề mặt quá bẩn, nhiều dầu mỡ hoặc không ổn định vì có thể làm giảm độ bám của lớp keo.

14. FAQ

PROLOCKEY GCBL01 là gì?

PROLOCKEY GCBL01 là thiết bị khóa nhóm cầu dao dạng thanh, được sử dụng để hỗ trợ cô lập và kiểm soát cầu dao/công tắc trong quy trình Lockout Tagout.

GCBL01 có thể dùng cho MCCB không?

Có. Sản phẩm được mô tả là phù hợp với phần lớn cầu dao dạng vỏ đúc (MCCB), đặc biệt là các loại cầu dao lớn hoặc có hình dạng không tiêu chuẩn.

Thanh khóa GCBL01 dài bao nhiêu?

Thanh khóa có chiều dài 195 mm.

GCBL01 làm bằng vật liệu gì?

Sản phẩm sử dụng ABS750 cho phần thân/đế và Nylon PA cho thanh khóa theo thông số được cung cấp.

GCBL01 có cần khoan lỗ để lắp không?

Không. Sản phẩm có đường ray/đế tự dính ở mặt sau, cho phép cố định lên bảng phân phối sau khi làm sạch bề mặt.

GCBL01 có cách điện không?

Có. Thông số sản phẩm thể hiện tính cách điện của phần thân.

GCBL01 hoạt động trong khoảng nhiệt độ nào?

Theo thông số được cung cấp, phạm vi nhiệt độ sử dụng là -20°C đến 90°C.

Đường kính lỗ khóa của GCBL01 là bao nhiêu?

Hình ảnh kỹ thuật thể hiện vị trí khóa có đường kính khoảng Ø8 mm.
