PROLOCKEY CBL201-H – Khóa Aptomat Khối MCCB Cỡ Lớn Cho Tay Gạt Cao 43mm

Giới thiệu sản phẩm PROLOCKEY CBL201-H

PROLOCKEY CBL201-H là thiết bị khóa aptomat khối cỡ lớn – Large Molded Case Circuit Breaker Lockout, được thiết kế chuyên dụng cho các loại MCCB có chiều cao khoang tay gạt khoảng 43 mm. Sản phẩm đặc biệt phù hợp với phần lớn MCCB cỡ lớn có khoảng hành trình đẩy lên của tay gạt hoặc khe thao tác lớn, bao gồm một số loại aptomat có thiết kế tay gạt đặc biệt.

Trong hệ thống điện công nghiệp, MCCB thường đóng vai trò là thiết bị đóng cắt và bảo vệ quan trọng cho máy móc, động cơ, tủ điện và hệ thống phân phối. Khi thực hiện bảo trì hoặc sửa chữa, việc chỉ đưa aptomat về trạng thái OFF có thể không đủ để kiểm soát nguy cơ có người thao tác đóng điện trở lại ngoài ý muốn.

PROLOCKEY CBL201-H được sử dụng như một phần của quy trình Lockout Tagout – LOTO, giúp khóa vật lý tại vị trí MCCB đã được cô lập. Khi kết hợp với ổ khóa an toàn và thẻ cảnh báo, thiết bị hỗ trợ kiểm soát điểm cô lập điện trong thời gian nhân viên thực hiện công việc.

So với model CBL201 tiêu chuẩn, CBL201-H được thiết kế hướng đến các MCCB có khoang hoặc vị trí tay gạt cao khoảng 43 mm, đồng thời phù hợp với những loại MCCB có hành trình đóng/ngắt lớn hơn hoặc thiết kế đặc biệt.

Thông số kỹ thuật PROLOCKEY CBL201-H

Lưu ý: CBL201-H cần được kiểm tra khả năng tương thích với cấu tạo thực tế của MCCB trước khi sử dụng. Chiều cao khoang tay gạt khoảng 43 mm là thông số quan trọng để lựa chọn model.

PROLOCKEY CBL201-H dùng để làm gì?

PROLOCKEY CBL201-H được sử dụng để hỗ trợ khóa và kiểm soát trạng thái MCCB trong các công việc như:

• Bảo trì máy móc.
• Sửa chữa hệ thống điện.
• Kiểm tra tủ điện.
• Bảo dưỡng thiết bị.
• Thay thế linh kiện.
• Bảo trì động cơ.
• Vệ sinh máy móc công nghiệp.
• Xử lý sự cố.
• Cải tạo hệ thống.
• Thực hiện công việc M&E.
• Bảo trì hệ thống HVAC.
• Bảo trì máy bơm và thiết bị công nghiệp.

Sau khi MCCB được đưa về trạng thái cô lập theo quy trình an toàn, thiết bị CBL201-H được lắp vào vị trí tay gạt hoặc khoang thao tác tương thích. Sau đó, người thực hiện gắn ổ khóa an toàn LOTO để kiểm soát thiết bị.

Có thể kết hợp cùng:

• Ổ khóa an toàn PROLOCKEY.
• Thẻ Lockout Tagout.
• Thẻ cảnh báo “Danger – Do Not Operate”.
• Khóa chùm Lockout Hasp.
• Hệ thống khóa nhóm Group Lockout.
• Hộp khóa Lockout Box.

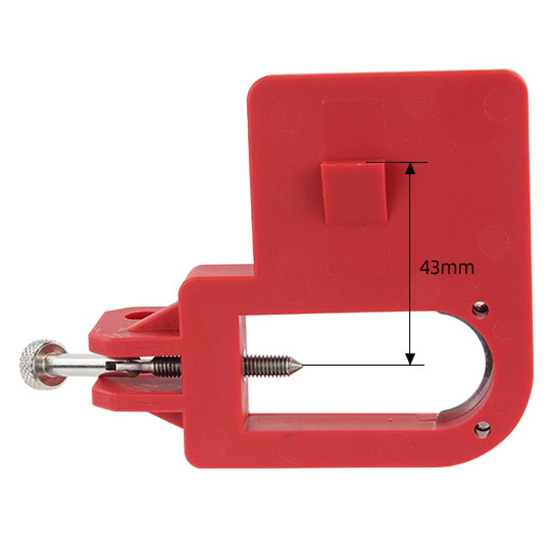

Thiết kế chuyên dụng cho MCCB có khoang tay gạt cao 43mm

Một trong những điểm khác biệt quan trọng của PROLOCKEY CBL201-H là khả năng phù hợp với MCCB có chiều cao khu vực tay gạt khoảng 43 mm.

MCCB trên thị trường có rất nhiều kiểu thiết kế khác nhau. Một số loại có:

• Tay gạt thấp.
• Tay gạt nhô cao.
• Khoang tay gạt sâu.
• Khe thao tác rộng.
• Hành trình chuyển động dài.
• Nút nhấn hoặc cơ cấu thao tác đặc biệt.

Nếu lựa chọn thiết bị Lockout không phù hợp với cấu trúc MCCB, khóa có thể không được cố định đúng vị trí hoặc không đáp ứng yêu cầu sử dụng.

CBL201-H được thiết kế để mở rộng khả năng ứng dụng đối với MCCB cỡ lớn có không gian tay gạt lớn hơn, đặc biệt là các loại có hành trình chuyển động hoặc khoảng đẩy lên lớn.

Trước khi lựa chọn sản phẩm, nên kiểm tra:

1. Chiều cao khoang tay gạt.
2. Chiều rộng tay gạt.
3. Độ sâu vị trí thao tác.
4. Hành trình chuyển động của tay gạt.
5. Khoảng trống xung quanh MCCB.
6. Vị trí gắn thiết bị khóa.
7. Kích thước càng của ổ khóa an toàn.

Vật liệu nylon PA6 gia cường

Thân khóa PROLOCKEY CBL201-H được sản xuất từ nylon PA6, là loại nhựa kỹ thuật phù hợp cho nhiều ứng dụng công nghiệp.

Theo thông tin sản phẩm, vật liệu này có các đặc điểm phù hợp như:

• Đặc tính cách điện.
• Khả năng chịu nhiệt.
• Khả năng sử dụng trong môi trường công nghiệp.
• Khả năng chống biến dạng trong điều kiện sử dụng phù hợp.
• Trọng lượng tương đối nhẹ.

Dải nhiệt độ sử dụng của sản phẩm là:

-20°C đến +120°C

Khoảng nhiệt độ này giúp CBL201-H phù hợp với nhiều môi trường nhà máy và công trình kỹ thuật.

Tuy nhiên, thiết bị Lockout chỉ là một phần của hệ thống kiểm soát năng lượng nguy hiểm. Người sử dụng vẫn cần tuân thủ đầy đủ quy trình cô lập nguồn, kiểm soát năng lượng tích trữ và xác minh trạng thái an toàn trước khi bắt đầu công việc.

Cơ cấu vít giúp lắp đặt thuận tiện

PROLOCKEY CBL201-H được trang bị cơ cấu vít cố định, giúp người dùng thao tác khóa nhanh chóng.

Theo thiết kế sản phẩm, thiết bị cho phép:

• Lắp đặt không cần dụng cụ bổ sung.
• Thao tác trực tiếp bằng tay.
• Điều chỉnh thuận tiện.
• Cố định thiết bị tại vị trí phù hợp.
• Giảm thời gian chuẩn bị Lockout.

Thiết kế vít có kích thước phù hợp giúp người sử dụng dễ thao tác hơn trong môi trường thực tế, đặc biệt khi cần thực hiện Lockout tại nhiều vị trí khác nhau.

Sau khi lắp đặt, cần kiểm tra độ ổn định của khóa trước khi gắn ổ khóa an toàn.

Phù hợp với nhiều loại MCCB cỡ lớn

PROLOCKEY CBL201-H được thiết kế cho nhiều loại Molded Case Circuit Breaker – MCCB cỡ lớn có cấu trúc tương thích.

Sản phẩm có thể phù hợp với:

• MCCB có tay gạt lớn.
• MCCB có khoang thao tác cao.
• MCCB có hành trình đóng/ngắt dài.
• Một số loại MCCB có nút nhấn hoặc cơ cấu thao tác đặc biệt.
• Aptomat công nghiệp có cấu trúc tương thích.

Tuy nhiên, do mỗi nhà sản xuất MCCB có thiết kế riêng, việc kiểm tra trực tiếp là cần thiết.

Không nên lựa chọn khóa chỉ dựa vào:

• Dòng điện định mức.
• Kích thước tổng thể của MCCB.
• Tên hãng.

Thay vào đó, cần kiểm tra chính xác hình dạng và kích thước của vị trí cần khóa.

Lỗ khóa phù hợp ổ khóa có càng ≤ 7,8 mm

PROLOCKEY CBL201-H có vị trí khóa phù hợp với ổ khóa có đường kính càng:

≤ 7,8 mm

Khi lựa chọn ổ khóa, cần kiểm tra:

• Đường kính càng khóa.
• Chiều dài càng khóa.
• Khoảng không gian để thao tác.
• Loại ổ khóa phù hợp với quy trình LOTO.
• Hệ thống quản lý chìa khóa của doanh nghiệp.

Sau khi thiết bị được lắp trên MCCB tương thích, ổ khóa an toàn được gắn vào để kiểm soát việc tháo hoặc thay đổi trạng thái của thiết bị Lockout.

Ứng dụng PROLOCKEY CBL201-H trong hệ thống LOTO

Nhà máy sản xuất

CBL201-H có thể được đưa vào bộ thiết bị LOTO tại:

• Nhà máy cơ khí.
• Nhà máy thực phẩm.
• Nhà máy nhựa.
• Nhà máy bao bì.
• Nhà máy điện tử.
• Nhà máy dệt may.
• Nhà máy vật liệu xây dựng.
• Nhà máy hóa chất.
• Dây chuyền sản xuất tự động.

MCCB thường là điểm cô lập quan trọng của máy móc và hệ thống điện.

Hệ thống tủ điện

Sản phẩm phù hợp để sử dụng trong:

• Tủ điện tổng.
• Tủ phân phối.
• Tủ MCC.
• Tủ động lực.
• Tủ điều khiển máy.
• Tủ điều khiển động cơ.

Việc chuẩn bị các model Lockout khác nhau giúp đội ngũ bảo trì có thể xử lý nhiều loại MCCB tại hiện trường.

Công trình M&E

Trong công trình M&E, MCCB có thể được sử dụng để điều khiển và bảo vệ:

• Máy bơm.
• Quạt công nghiệp.
• Hệ thống HVAC.
• Chiller.
• AHU.
• Hệ thống xử lý nước.
• Máy nén khí.
• Các tủ phân phối điện.

CBL201-H có thể là một phần trong bộ LOTO của đội ngũ kỹ thuật khi làm việc với MCCB tương thích.

Hướng dẫn sử dụng PROLOCKEY CBL201-H

Quy trình dưới đây chỉ mang tính tham khảo. Cần tuân thủ quy trình Lockout Tagout của doanh nghiệp.

Bước 1: Xác định nguồn năng lượng

Xác định:

• Thiết bị cần bảo trì.
• MCCB cấp nguồn.
• Các nguồn điện liên quan.
• Nguồn dự phòng.
• Năng lượng tích trữ.

Bước 2: Thông báo

Thông báo cho người vận hành và các cá nhân liên quan trước khi dừng thiết bị.

Bước 3: Dừng thiết bị

Dừng máy theo quy trình vận hành.

Bước 4: Cô lập nguồn

Chuyển MCCB về trạng thái OFF hoặc trạng thái cô lập theo quy định.

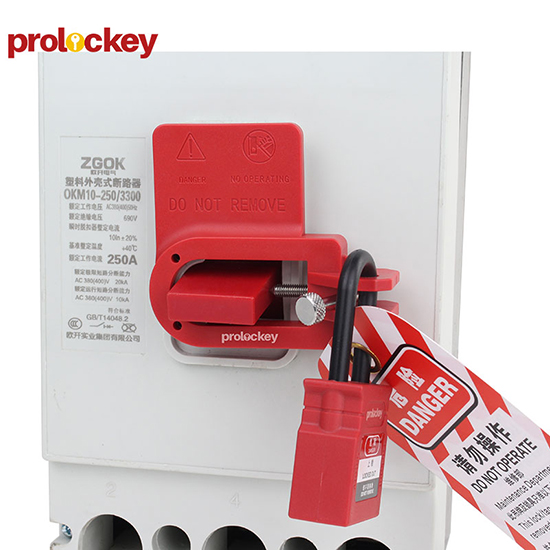

Bước 5: Lắp CBL201-H

Lắp thiết bị PROLOCKEY CBL201-H vào vị trí tương thích trên MCCB.

Đặc biệt kiểm tra chiều cao khoang tay gạt, trong đó thông số tham khảo của model là 43 mm.

Bước 6: Cố định thiết bị

Thao tác cơ cấu vít bằng tay để cố định thiết bị.

Kiểm tra độ chắc chắn sau khi lắp.

Bước 7: Gắn ổ khóa an toàn

Sử dụng ổ khóa có đường kính càng phù hợp, tối đa 7,8 mm.

Bước 8: Gắn thẻ cảnh báo

Gắn thẻ Lockout Tagout với thông tin cần thiết theo quy trình của doanh nghiệp.

Bước 9: Xác minh trạng thái an toàn

Trước khi tiến hành công việc, cần thực hiện các bước xác minh theo quy trình an toàn hiện hành.

So sánh PROLOCKEY CBL201 và CBL201-H

Lưu ý quan trọng: Điểm khác biệt chính giữa hai model là khả năng phù hợp với cấu tạo và chiều cao khu vực tay gạt của MCCB. Vì vậy, nên kiểm tra thiết bị thực tế trước khi lựa chọn.

Ưu điểm nổi bật của PROLOCKEY CBL201-H

• Thiết kế cho MCCB cỡ lớn: Phù hợp với các dòng MCCB có cấu trúc tương thích.
• Phù hợp khoang tay gạt cao khoảng 43 mm.
• Hỗ trợ các MCCB có hành trình đóng/ngắt lớn.
• Lắp đặt không cần dụng cụ: Thao tác nhanh và thuận tiện.
• Thân nylon PA6: Phù hợp cho môi trường công nghiệp.
• Có đặc tính cách điện theo thông số sản phẩm.
• Dải nhiệt độ -20°C đến +120°C.
• Cơ cấu vít hỗ trợ cố định thuận tiện.
• Phù hợp ổ khóa có càng ≤ 7,8 mm.
• Thiết kế gọn trong phân khúc khóa MCCB lớn.
• Phù hợp bổ sung vào bộ Lockout Tagout chuyên dụng.

Câu hỏi thường gặp

PROLOCKEY CBL201-H dùng cho loại MCCB nào?

Sản phẩm được thiết kế cho MCCB cỡ lớn có cấu trúc tương thích, đặc biệt phù hợp với loại có chiều cao khoang tay gạt khoảng 43 mm và một số MCCB có hành trình thao tác lớn.

CBL201-H có cần dụng cụ để lắp đặt không?

Không. Theo thông tin sản phẩm, thiết bị có thể được lắp đặt và cố định mà không cần sử dụng dụng cụ bổ sung.

CBL201-H khác gì CBL201?

CBL201-H được định hướng sử dụng cho MCCB có khoang tay gạt cao hơn hoặc khoảng hành trình lớn hơn, với thông số tham khảo chiều cao 43 mm.

Sản phẩm làm bằng vật liệu gì?

Thân khóa được làm từ nylon PA6, bộ phận vít sử dụng thép không gỉ 304 theo thông số kỹ thuật.

Nhiệt độ sử dụng của CBL201-H?

Từ -20°C đến +120°C.

Có thể dùng cho tất cả MCCB không?

Không. Cần kiểm tra hình dạng, kích thước và cấu tạo tay gạt thực tế trước khi sử dụng.

Kết luận

PROLOCKEY CBL201-H là thiết bị khóa aptomat khối MCCB cỡ lớn dành cho các ứng dụng Lockout Tagout chuyên nghiệp, đặc biệt phù hợp với MCCB có khoang tay gạt cao khoảng 43 mm hoặc các loại aptomat có hành trình thao tác lớn và cấu trúc tương thích.
