Khóa cầu dao vỏ đúc MCCB có hành trình đóng dài PROLOCKEY CBL201-H

Khóa Aptomat MCCB Cỡ Lớn PROLOCKEY CBL201-H: Giải Pháp Chuyên Biệt Cho Khoang Tay Gạt 43mm

Trong các hệ thống điện công nghiệp nặng, việc sử dụng các thiết bị khóa an toàn (LOTO) không chỉ là tuân thủ quy định mà còn là rào cản cuối cùng bảo vệ tính mạng kỹ thuật viên. Tuy nhiên, một vấn đề phổ biến mà các kỹ sư bảo trì thường gặp phải là: Nhiều dòng aptomat khối (MCCB) cỡ lớn có khoang chứa tay gạt rất sâu hoặc thiết kế dạng nút nhấn đẩy (push distance) đặc thù mà các loại khóa thông thường không thể ôm khít.

Sản phẩm PROLOCKEY CBL201-H ra đời để giải quyết chính xác thách thức này. Với thiết kế tối ưu cho hộc tay gạt có độ cao lên đến 43mm, đây là "chìa khóa vàng" cho các hệ thống điện 480V-600V công suất lớn.

1. Tầm quan trọng của việc cô lập nguồn năng lượng nguy hiểm

Cô lập nguồn điện (Electrical Isolation) là công đoạn quan trọng nhất trước khi bắt đầu bất kỳ hoạt động bảo trì, sửa chữa nào. Theo thống kê từ OSHA, hàng ngàn tai nạn lao động liên quan đến điện xảy ra mỗi năm do nguồn điện bị đóng lại bất ngờ.

Sử dụng Khóa aptomat MCB an toàn điện như CBL201-H giúp:

- Ngăn chặn hoàn toàn việc đóng điện ngoài ý muốn.

- Cố định chắc chắn tay gạt aptomat ở vị trí OFF.

- Tạo niềm tin tuyệt đối cho người lao động khi làm việc trực tiếp trên đường dây hoặc thiết bị hạ nguồn.

2. Thách thức khi triển khai LOTO trên các dòng MCCB hành trình dài

Các dòng aptomat khối (Moulded Case Circuit Breakers) và Air Switches cỡ lớn thường có đặc điểm:

- Hành trình đóng ngắt dài (Long Closing Stroke): Tay gạt cần một khoảng không gian rộng để di chuyển hoàn toàn sang vị trí ngắt.

- Hộc tay gạt sâu: Một số loại CB được thiết kế tay gạt nằm sâu trong một hộc bảo vệ. Các loại khóa kẹp thông thường (như CBL12 hay CBL13) đôi khi không thể tiếp cận hoặc không đủ độ cao để giữ chặt tay gạt này.

- Môi trường khắc nghiệt: Tủ điện tổng thường chịu tác động từ nhiệt độ cao và các yếu tố ăn mòn hóa học.

Nếu sử dụng sai thiết bị khóa, rủi ro lớn nhất là thiết bị bị tuột ra khi có tác động lực nhẹ, hoặc tệ hơn là tạo ra "cảm giác an toàn giả" trong khi nguồn điện vẫn có khả năng bị kích hoạt.

3. Giới thiệu giải pháp: PROLOCKEY CBL201-H - Thiết kế cho sự đặc thù

PROLOCKEY CBL201-H là phiên bản nâng cấp của dòng CBL201, thuộc hệ sinh thái Electrical MCB clamp-on circuit breaker lockout tagout PROLOCKEY. Điểm làm nên sự khác biệt của model "H" này chính là khả năng tương thích với các dòng CB có chiều cao khoang tay gạt lên đến 43mm.

Đây là giải pháp Khóa CB MCB công nghiệp chuyên sâu nhất hiện nay cho các dòng máy cắt không khí và aptomat khối có cấu tạo phức tạp.

4. Phân tích cấu tạo và đặc điểm kỹ thuật vượt trội của CBL201-H

4.1. Vật liệu Nylon PA gia cường (Reinforced Nylon)

Thân khóa được chế tạo hoàn toàn từ Nylon PA (Polyamide) chất lượng cao:

- Khả năng cách điện tuyệt vời: Đảm bảo an toàn 100% cho người thao tác, không gây hiện tượng phóng điện hồ quang qua thiết bị khóa.

- Chống biến dạng: Dù bị tác động lực mạnh, nhựa PA vẫn giữ nguyên hình dạng, không bị giòn gãy theo thời gian.

- Chịu nhiệt ấn tượng: Hoạt động ổn định trong dải nhiệt độ từ -20°C đến 120°C, phù hợp cho cả kho lạnh công nghiệp lẫn các phòng máy có nhiệt độ cao.²

4.2. Vít định vị mạ đồng (Copper Cr Plated Screw)

Hệ thống siết chặt của Thiết bị khóa nguồn điện MCB CBL201-H sử dụng vít mạ đồng cao cấp:

- Chống ăn mòn (Erosion Resistance): Lớp mạ Crom trên nền đồng giúp vít không bị oxy hóa ngay cả trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất.

- Lực siết ổn định: Ren vít được gia công chính xác, kết hợp với núm vặn Nylon đường kính lớn giúp việc lắp đặt trở nên nhẹ nhàng nhưng lực bám lại cực kỳ chắc chắn.

4.3. Thiết kế tối ưu cho không gian sâu

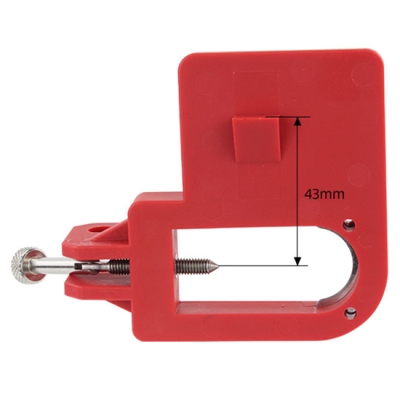

Model CBL201-H được thiết kế đặc biệt để luồn sâu vào các khe hẹp của aptomat. Với độ cao tương thích 43mm, nó có thể bao phủ hoàn toàn các tay gạt "khó trị" nhất của các dòng MCCB lớn.

4.4. Thông số kỹ thuật chi tiết

5. Ứng dụng thực tế của PROLOCKEY CBL201-H trong công nghiệp

Thiết bị Large Moulded Case Circuit Breaker Lockout này là sự lựa chọn hàng đầu trong:

- Nhà máy sản xuất thép và xi măng: Nơi sử dụng các dòng MCCB dòng tải cao để vận hành lò nung và máy nghiền.

- Ngành dầu khí và hàng hải: Vít mạ đồng giúp thiết bị bền bỉ trong môi trường sương muối và hóa chất ăn mòn.

- Trạm biến áp trung thế: Khóa các aptomat tổng có hành trình gạt dài và hộc tay gạt sâu đặc thù.

- Hệ thống điều hòa trung tâm (HVAC) tòa nhà: Khóa an toàn các tủ điện điều khiển chiller công suất lớn.

6. So sánh PROLOCKEY CBL201-H với các giải pháp khác trên thị trường

Việc lựa chọn đúng mã sản phẩm quyết định hiệu quả an toàn. Hãy cùng so sánh:

7. Lợi ích dài hạn khi sử dụng Giải pháp khóa aptomat MCB chống đóng điện ngoài ý muốn

- Nâng cao văn hóa an toàn: Việc trang bị những thiết bị chuyên dụng như CBL201-H thể hiện sự quan tâm của doanh nghiệp đối với tính mạng nhân viên.

- Giảm thiểu chi phí rủi ro: Một vụ tai nạn điện có thể gây thiệt hại gấp hàng ngàn lần chi phí đầu tư thiết bị LOTO chuẩn.

- Tăng hiệu suất bảo trì: Với thiết kế Khóa CB MCB lắp nhanh, kỹ thuật viên chỉ mất vài giây để cô lập nguồn điện, giúp quy trình bảo trì diễn ra trơn tru.

- Tuân thủ pháp luật: Giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm tra an toàn lao động của Nhà nước và các đối tác quốc tế.

8. Tiêu chuẩn quốc tế và uy tín thương hiệu PROLOCKEY

PROLOCKEY là thương hiệu toàn cầu chuyên sâu về giải pháp Lockout Tagout.³ Model CBL201-H được phát triển dựa trên phản hồi thực tế từ hàng nghìn kỹ sư điện trên toàn thế giới, đảm bảo:

- Tuân thủ OSHA 1910.147: Tiêu chuẩn khắt khe nhất về kiểm soát năng lượng nguy hiểm của Hoa Kỳ.

- Chứng nhận CE: Đáp ứng các yêu cầu về an toàn điện và môi trường của EU.

- Độ bền vượt trội: Sản phẩm được kiểm nghiệm qua hàng nghìn chu kỳ siết/mở mà không làm mòn ren vít hay hỏng thân nhựa.

9. Hướng dẫn sử dụng và bảo quản Khóa CBL201-H

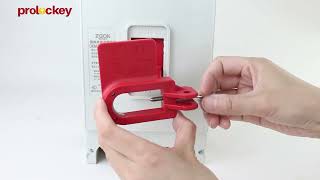

1. Cách lắp đặt an toàn:

- Đảm bảo aptomat đang ở trạng thái OFF.

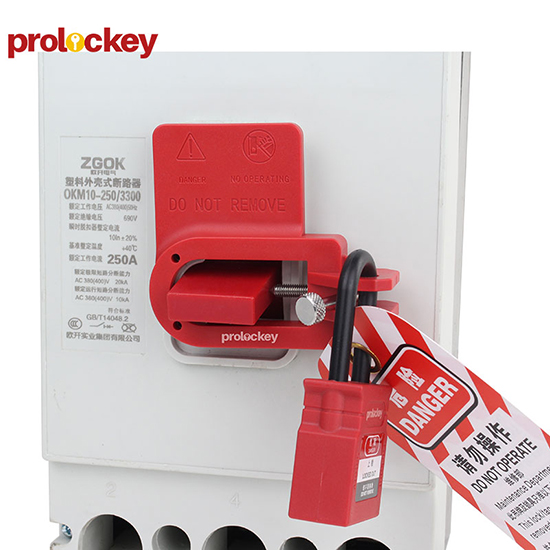

- Đưa thiết bị CBL201-H vào khoang chứa tay gạt.

- Xoay núm vặn Nylon theo chiều kim đồng hồ. Vít mạ đồng sẽ tiến vào và ép chặt lấy tay gạt của aptomat.

- Sau khi siết chặt tay, hãy thử lay nhẹ thiết bị để đảm bảo nó không còn xê dịch.

- Luồn ổ khóa an toàn (Padlock) và thẻ cảnh báo (Tagout) qua lỗ khóa 7.8mm.

2.  Lưu ý bảo quản:

- Mặc dù sản phẩm chịu được 120°C, nên tránh để thiết bị tiếp xúc trực tiếp với ngọn lửa trần.

- Vệ sinh bụi bẩn sau khi sử dụng để ren vít luôn hoạt động mượt mà.

10. Kết luận

Trong an toàn điện công nghiệp, sự chuẩn xác là yếu tố sống còn. PROLOCKEY CBL201-H không chỉ là một thiết bị khóa, mà là giải pháp kỹ thuật chuyên sâu dành cho những dòng aptomat "khó tính" nhất. Với thiết kế tối ưu cho khoang tay gạt 43mm và chất liệu Nylon PA bền bỉ, đây là khoản đầu tư xứng đáng cho mọi hệ thống điện công nghiệp nặng.

Đừng để rủi ro xảy ra chỉ vì thiếu một thiết bị khóa phù hợp!

Bạn đang tìm kiếm giải pháp LOTO cho các dòng MCCB đặc thù?

Hãy để chuyên gia của chúng tôi hỗ trợ bạn:

- Tư vấn chọn mã khóa phù hợp cho từng loại tủ điện.

- Cung cấp bộ kit LOTO đầy đủ: Khóa, ổ khóa, thẻ bài và trạm lưu trữ.

- Hỗ trợ đào tạo kỹ thuật lắp đặt và triển khai quy trình LOTO chuẩn OSHA.
