Khóa cầu dao Schneider EZD 160A-250A dạng clamp-on PROLOCKEY CBL11-3

Khóa Aptomat Mini PROLOCKEY CBL11-3: Giải Pháp LOTO Chuyên Dụng Cho Schneider EZD 160A-250A

1. Giới thiệu tổng quan về PROLOCKEY CBL11-3

Trong các hệ thống điện công nghiệp nặng, việc cô lập các dòng aptomat khối (MCCB) công suất trung bình từ 160A đến 250A là một thách thức lớn. Các dòng Schneider EZD trong phân khúc này có cần gạt rất rộng và chắc chắn, đòi hỏi thiết bị khóa phải có ngàm đủ lớn và lực kẹp đủ mạnh.

Khóa aptomat mini đa năng PROLOCKEY CBL11-3 là thiết bị khóa dạng kẹp (Clamp-On) được tinh chỉnh riêng biệt. Đây không chỉ là một thiết bị khóa circuit breaker mini dùng trong Lockout Tagout thông thường, mà là một hệ thống bảo vệ chuyên sâu, đảm bảo rằng ngay cả các dòng CB đa cực có cơ chế nhảy nội bộ (Internal-trip) cũng được kiểm soát hoàn toàn.

2. Tại sao CBL11-3 là thiết yếu cho hệ thống Schneider EZD cỡ lớn?

Việc sử dụng sai thiết bị khóa cho các dòng MCCB từ 160A trở lên tiềm ẩn nhiều rủi ro:

- Không vừa khớp: Cần gạt của EZD 160-250A rộng tới 16.5mm, vượt quá khả năng của các loại khóa MCB nhỏ.

- Lực gạt lớn: Lò xo bên trong các dòng CB này rất mạnh, nếu thiết bị khóa không có độ bám "Grip Tight", nó có thể bị bật tung khi có lực tác động.

- Cơ chế Internal-Trip: Các dòng CB đa cực thường nhảy đồng thời các cực. CBL11-3 được thiết kế để bao quát toàn bộ cần gạt, ngăn chặn mọi nỗ lực tái cấp điện trái phép.

3. Đặc điểm kỹ thuật chi tiết của PROLOCKEY CBL11-3

CBL11-3 kế thừa ưu điểm của dòng CBL11 nhưng được mở rộng về kích thước và tăng cường độ bền vật liệu để xử lý các mức dòng điện cao hơn.

Thông số kỹ thuật (Technical Specifications)

4. Ưu điểm vượt trội của giải pháp khóa Clamp-On CBL11-3

4.1. Thiết kế Clamp-On chuyên dụng cho cần gạt rộng

CBL11-3 sử dụng cơ chế kẹp chặt diện rộng. Ngàm kẹp 16.5mm được thiết kế để ôm trọn các loại cần gạt của Schneider EZD 160A-250A. Các chân khóa (locking tabs) ở phía dưới tạo ra các điểm tựa vững chắc, giúp thiết bị khóa CB mini này không bị xoay hay trượt khỏi vị trí.

4.2. Vật liệu PP và Nylon chịu va đập cực cao

Được làm từ nhựa Polypropylene (PP) kết hợp với Nylon PA gia cường, CBL11-3 có khả năng chịu được các va chạm mạnh trong môi trường công trường hoặc nhà máy mà không bị nứt vỡ.¹ Tính năng không dẫn điện của vật liệu giúp bảo vệ kỹ sư khỏi các sự cố rò rỉ điện.

4.3. Lắp đặt "Tool-free" tăng hiệu suất LOTO

Cũng giống như các dòng khóa cao cấp khác của PROLOCKEY, CBL11-3 là loại Khóa CB mini không cần dụng cụ. Kỹ thuật viên có thể siết chặt vít vặn bằng tay trong vài giây, giúp tối ưu hóa thời gian dừng máy và đảm bảo quy trình LOTO được thực hiện nghiêm túc.

5. Ứng dụng và Triển khai trong công nghiệp

Khóa CB mini đa năng PROLOCKEY CBL11-3 được ứng dụng rộng rãi trong:

- Nhà máy sản xuất: Khóa các MCCB tổng điều khiển các dây chuyền sản xuất lớn.

- Năng lượng và Xây dựng: Sử dụng trong các tủ phân phối điện chính, bảng điện tổng của công trình.

- Trạm biến áp: Cô lập các lộ ra của máy biến áp có dòng tải lên đến 250A.

- Hệ thống điện tòa nhà: Khóa nguồn tổng cho hệ thống điều hòa trung tâm hoặc bơm cứu hỏa.

6. Tuân thủ các tiêu chuẩn an toàn quốc tế

Việc triển khai giải pháp khóa aptomat mini an toàn điện với CBL11-3 giúp doanh nghiệp đáp ứng các tiêu chuẩn khắt khe nhất:

- OSHA 29 CFR 1910.147 (Mỹ): Tiêu chuẩn về kiểm soát năng lượng nguy hiểm.

- ANSI (Viện Tiêu chuẩn Quốc gia Mỹ): Đảm bảo tính nhất quán về an toàn kỹ thuật.

- Directive 2009/104/EC & 2006/42/EC (EU): Chỉ thị về an toàn thiết bị máy móc tại Châu Âu.

Việc tuân thủ này không chỉ giúp bảo vệ tính mạng con người mà còn giúp doanh nghiệp tránh được các khoản phạt nặng từ cơ quan chức năng.

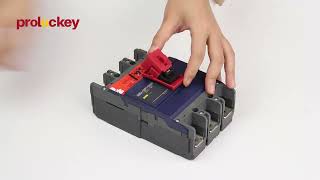

7. Hướng dẫn lắp đặt và Thực hành an toàn

1.  Quy trình lắp đặt nhanh:

- Ngắt điện: Đảm bảo MCCB đang ở vị trí OFF.

- Đặt khóa: Chụp ngàm CBL11-3 vào cần gạt, đảm bảo các chân khóa (tabs) ôm sát vào phần đế của cần gạt.

- Siết chặt: Vặn vít núm tay theo chiều kim đồng hồ cho đến khi thiết bị kẹp chặt hoàn toàn.

- Lockout: Luồn khóa móc (shackle diameter < 7.5mm) qua lỗ khóa và treo thẻ Tagout cảnh báo.

2.  Lưu ý cho quản lý an toàn:

- Đào tạo nhân viên: Cần hướng dẫn kỹ thuật viên cách nhận biết đúng loại khóa cho từng mức dòng điện (CBL11-2 cho <100A và CBL11-3 cho 160-250A).

- Kiểm tra định kỳ: Thường xuyên kiểm tra vít vặn và ngàm kẹp để đảm bảo thiết bị luôn trong tình trạng hoạt động tốt.

8. Kết luận: Sự đầu tư đúng đắn cho các hệ thống điện công suất lớn

Khóa aptomat mini PROLOCKEY CBL11-3 là giải pháp chuyên sâu dành cho những yêu cầu bảo trì khắt khe nhất. Với thiết kế kẹp chặt "Grip Tight" và độ bền từ nhựa PP cao cấp, CBL11-3 mang lại sự an tâm tuyệt đối cho đội ngũ kỹ sư khi làm việc với các hệ thống điện Schneider công suất lớn.

Bảo vệ an toàn cho công nhân là bảo vệ tương lai của doanh nghiệp!

Bạn đang xây dựng quy trình LOTO cho nhà máy sử dụng thiết bị Schneider?

Chúng tôi cung cấp trọn bộ giải pháp Universal mini PA nylon multi-functional circuit breaker lockout PROLOCKEY từ MCB nhỏ đến các dòng MCCB 250A.
