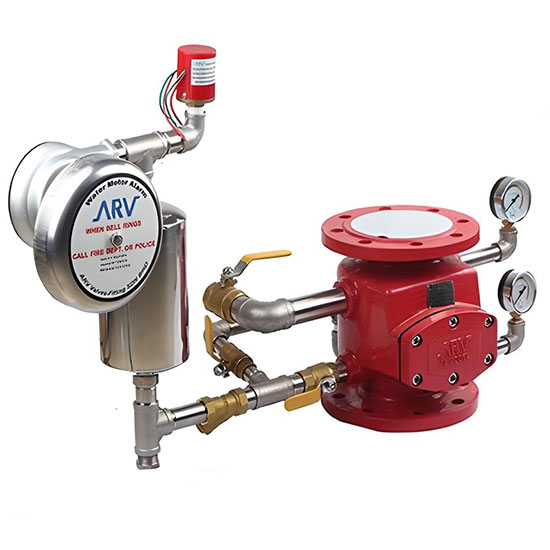

Van báo động DN250 ShinYi ALVX-0250

Tình trạng:

Viết đánh giá

Van báo động Shin Yi ALVX-0250-16-D2R chính hãng, chuyên dùng cho hệ thống báo cháy ướt. Tự động kích hoạt báo động, có van chống báo động giả, đồng hồ đo áp suất. Liên hệ để nhận tư vấn và báo giá cạnh tranh!

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Van báo động DN65 ShinYi ALVX-0065-16-D2R, công tắc áp suất, áp suất nước thay đổi, và chỉ khi buồng này đầy và áp suất đạt đến mức nhất định, áp suất nước ở cả hai phía của clapper là cân bằng, và clapper đóng kín Kích hoạt đầu phun sprinkler Khi có cháy, B, F, E, D, K Các kích thước vật lý của van, kiểm tra hoạt động của các bộ phận clapper, van chống báo động giả, kèm đầy đủ chứng chỉ CO-CQ

🔥 Van Báo Động DN250 ShinYi ALVX-0250 – Giải Pháp An Toàn Cho Hệ Thống PCCC Ướt

Van báo động ALVX Shin Yi là một thành phần không thể thiếu trong các hệ thống chữa cháy sprinkler ướt. Chức năng cốt lõi của nó là phát hiện dòng chảy của nước trong hệ thống, từ đó kích hoạt cảnh báo cháy. Điều này đặc biệt quan trọng vì dòng chảy nước liên tục thường chỉ xảy ra khi một hoặc nhiều đầu phun sprinkler đã được kích hoạt do nhiệt độ tăng cao từ đám cháy.
Van ALVX được thiết kế để cung cấp cả cảnh báo bằng điện (thông qua công tắc áp suất) và cảnh báo thủy lực (thông qua chuông báo thủy lực), tăng cường độ tin cậy và khả năng cảnh báo trong các tình huống khác nhau.

🚀 Cấu tạo và Nguyên lý hoạt động
Để hiểu rõ hơn về van ALVX, chúng ta cần đi sâu vào cấu tạo và nguyên lý hoạt động của nó:

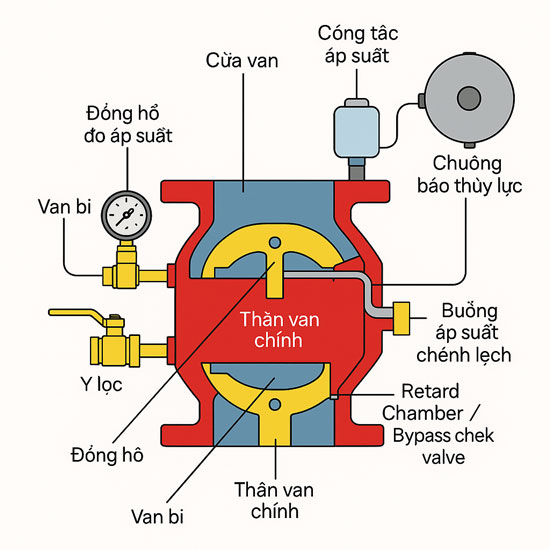

1. Cấu tạo chi tiết:

- Thân van chính: Thường được chế tạo từ gang cầu (Ductile Iron) để đảm bảo độ bền và khả năng chịu áp lực cao. Thân van có vai trò chứa dòng nước và các bộ phận bên trong.
- Clapper (cửa van): Là bộ phận đóng mở để điều khiển dòng chảy. Khi có dòng chảy đủ mạnh (tương ứng với việc đầu phun sprinkler xả nước), clapper sẽ mở ra.
- Buồng áp suất chênh lệch: Đây là một phần quan trọng của van. Khi clapper mở, áp suất nước thay đổi, tạo ra sự chênh lệch áp suất.
- Van chống báo động giả (Retard Chamber/By-pass check valve): Chức năng chính là trì hoãn việc kích hoạt báo động trong các trường hợp tăng áp suất tạm thời hoặc nhỏ. Điều này ngăn ngừa các báo động không mong muốn do dao động áp suất trong đường ống. Nguyên lý hoạt động của nó dựa trên việc cho phép một lượng nhỏ nước chảy vào buồng trì hoãn, và chỉ khi buồng này đầy và áp suất đạt đến mức nhất định, báo động mới được kích hoạt.
- Công tắc áp suất (Pressure Switch): Khi có sự thay đổi áp suất, công tắc này sẽ gửi tín hiệu điện đến trung tâm báo cháy.
- Chuông báo thủy lực (Hydraulic Alarm): Hoạt động bằng áp lực nước, tạo ra âm thanh cảnh báo tại chỗ.
- Đồng hồ đo áp suất (Pressure Gauge): Cho phép theo dõi áp suất nước ở đầu vào và đầu ra của van.
- Van bi (Ball Valve): Được sử dụng để kiểm soát dòng chảy trong các đường ống phụ trợ (ví dụ: đường xả, đường kiểm tra).
- Y lọc (Y-Strainer): Lọc bỏ cặn bẩn trong nước để bảo vệ các bộ phận của van và hệ thống báo động.

2. Nguyên lý hoạt động chi tiết:
- Trạng thái bình thường: Khi hệ thống ở trạng thái bình thường, áp suất nước ở cả hai phía của clapper là cân bằng, và clapper đóng kín.
- Kích hoạt đầu phun sprinkler: Khi có cháy, nhiệt độ tăng cao làm kích hoạt một hoặc nhiều đầu phun sprinkler.
- Dòng chảy nước: Nước bắt đầu chảy qua các đầu phun đã mở, làm giảm áp suất ở phía đầu ra của van báo động.
- Mở clapper: Sự chênh lệch áp suất này tạo ra lực đẩy làm mở clapper, cho phép dòng nước chảy mạnh vào hệ thống.
- Trì hoãn báo động (nếu có): Van chống báo động giả sẽ trì hoãn việc kích hoạt báo động trong một khoảng thời gian ngắn.
- Kích hoạt báo động: Nếu dòng chảy tiếp tục, áp suất chênh lệch tăng lên đủ để kích hoạt công tắc áp suất và chuông báo thủy lực.

🎯 Thông Số Kỹ Thuật Của VanBáo Động ShinYi ALVX
Bảng thông số kỹ thuật (từ tài liệu) cung cấp thông tin quan trọng cho việc lựa chọn và lắp đặt van ALVX:

DN	Model/No.	A	B	F	E	H1	H2	D (PN10/PN16)	K (PN10/PN16)	n-Ød (PN10/PN16)	C
65	ALVX-0065	235	235	220	205	210	555	185	145	4-Ø19	19
80	ALVX-0080	240	240	220	215	240	565	200	160	8-Ø19	19
100	ALVX-0100	250	250	220	230	262	576	220	180	8-Ø19	19
125	ALVX-0125	255	255	220	260	320	581	250	210	8-Ø19	19
150	ALVX-0150	260	260	220	286	320	586	285	240	8-Ø23	19
200	ALVX-0200	370	280	220	342	367	605	340	295	8-Ø23 12-Ø23	20
250	ALVX-0250	458	300	220	410	458	630	395/405	350/355	12-Ø23 12-Ø26	26

- DN (Đường kính danh nghĩa): Cho biết kích thước của đường ống mà van được kết nối.
- Model/No.: Mã sản phẩm cụ thể.
- A, B, F, E, H1, H2, D, K: Các kích thước vật lý của van, quan trọng cho việc lắp đặt và bố trí không gian.
- n-Ød: Số lượng và đường kính của lỗ bulong mặt bích.
- C: Thông tin bổ sung về lỗ bulong.

✔ Lưu Ý Khi Lựa Chọn và Sử Dụng
- Lựa chọn kích thước: Việc lựa chọn kích thước van phù hợp với đường kính ống là rất quan trọng để đảm bảo hiệu suất của hệ thống.
- Kích thước vật lý: Các kích thước A, B, F, E, H1, H2, D, K cần được xem xét kỹ lưỡng trong quá trình thiết kế hệ thống để đảm bảo đủ không gian cho việc lắp đặt, bảo trì và thay thế van.
- Kết nối mặt bích: Thông tin về số lượng và đường kính lỗ bulong (n-Ød) là cần thiết để chọn đúng loại bulong và gioăng làm kín.
- Chọn đúng kích thước và áp suất làm việc: Đảm bảo van phù hợp với yêu cầu của hệ thống.
- Tuân thủ tiêu chuẩn PCCC: Việc lắp đặt và sử dụng cần tuân thủ các quy định và tiêu chuẩn về PCCC.
- Bảo trì định kỳ: Thực hiện bảo trì thường xuyên để đảm bảo van hoạt động tốt.

✨ Ứng Dụng Thực tế Của VanBáo Động ShinYi ALVX
Van báo động ALVX Shin Yi được sử dụng rộng rãi trong các hệ thống PCCC ướt, bao gồm:
- Nhà cao tầng: Bảo vệ các tầng khỏi hỏa hoạn.
- Nhà máy công nghiệp: Bảo vệ dây chuyền sản xuất và tài sản.
- Trung tâm thương mại: Đảm bảo an toàn cho người và tài sản.
- Khách sạn và bệnh viện: Bảo vệ tính mạng và tài sản.
- Kho hàng: Ngăn ngừa cháy lan và bảo vệ hàng hóa.

👷‍♂️ Lắp Đặt và Bảo Trì
- Lắp đặt: Van ALVX thường được lắp đặt theo phương thẳng đứng. Việc lắp đặt cần tuân thủ theo hướng dẫn của nhà sản xuất và các tiêu chuẩn PCCC hiện hành.
- Bảo trì: Cần thực hiện bảo trì định kỳ để đảm bảo van hoạt động tốt. Các công việc bảo trì có thể bao gồm kiểm tra rò rỉ, kiểm tra hoạt động của các bộ phận (clapper, van chống báo động giả, công tắc áp suất), và vệ sinh van.

✅ Ưu Điểm của Van Báo Động ALVX Shin Yi
- Độ tin cậy cao: Thiết kế chắc chắn và các bộ phận chất lượng cao đảm bảo hoạt động tin cậy.
- Khả năng chống báo động giả: Van chống báo động giả giúp giảm thiểu các báo động không mong muốn.
- Dễ dàng bảo trì: Thiết kế cho phép tiếp cận và bảo trì các bộ phận dễ dàng.
- Đa dạng kích thước: Đáp ứng nhu cầu của nhiều loại hệ thống khác nhau.

✅ Tư Vấn Và Cung Cấp Van Báo Động ALVX ShinYi Chính Hãng
Chúng tôi chuyên phân phối van báo động ShinYi ALVX chính hãng, kèm đầy đủ chứng chỉ CO-CQ, hỗ trợ tư vấn kỹ thuật tận nơi.
👉 Liên hệ ngay để:
- Nhận báo giá cạnh tranh nhất.
- Được tư vấn giải pháp PCCC phù hợp.
- Hỗ trợ lắp đặt, vận hành nhanh chóng.
Van báo động ShinYi ALVX – Sự lựa chọn an toàn và tối ưu cho mọi công trình PCCC hiện đại!

Thông số kỷ thuật: Van báo động DN250 ShinYi ALVX-0250-16-D2R
- Mã Hàng: ALVX -0250
- Kích Thước : DN250
- Chất liệu: Gang cầu
- Tiêu Chuẩn Thiết Kế:
- Tiêu Chuẩn Mặt Bích/Kết Nối: BS4504
- Áp Suất Làm Việc: 16bar
- Nhiệt Độ Làm Việc: -10℃ ~ 80℃
- Môi Trường Làm Việc: Hệ thống PCCC
