Khóa tay gạt điện PROLOCKEY PHL01 – Thiết bị LOTO cho tủ điện và tay gạt công nghiệp

Khóa tay gạt điện PROLOCKEY PHL01 – Thiết bị Lockout Tagout cho tủ điện và tay gạt công nghiệp

Mô tả sản phẩm

PROLOCKEY PHL01 Electrical Handle Lockout là thiết bị khóa tay gạt điện chuyên dụng, được sử dụng trong hệ thống Lockout Tagout (LOTO) nhằm ngăn chặn việc đóng điện hoặc vận hành trái phép các thiết bị điện trong quá trình bảo trì, sửa chữa, kiểm tra và vệ sinh máy móc.

Sản phẩm được thiết kế đặc biệt để khóa các loại tay gạt, tay cầm, công tắc điều khiển và tay vận hành trên tủ điện, tủ phân phối điện hoặc thiết bị công nghiệp. Với cấu tạo gồm đế cố định, dây đai khóa màu đỏ và các bộ phận điều chỉnh, PROLOCKEY PHL01 có thể tạo ra một điểm khóa an toàn, giúp cố định tay gạt ở trạng thái mong muốn và ngăn người không có thẩm quyền thao tác thiết bị.

Trong môi trường công nghiệp, một trong những nguyên nhân phổ biến gây tai nạn trong quá trình bảo trì là thiết bị bị khởi động lại ngoài ý muốn hoặc nguồn năng lượng được cấp trở lại khi nhân viên vẫn đang làm việc. Đối với các hệ thống điện, việc một người vô tình đóng aptomat, xoay tay gạt hoặc kích hoạt công tắc có thể gây ra những hậu quả nghiêm trọng.

Vì vậy, việc sử dụng khóa Lockout Tagout PROLOCKEY PHL01 kết hợp với ổ khóa an toàn và thẻ cảnh báo LOTO là một giải pháp quan trọng giúp doanh nghiệp xây dựng quy trình kiểm soát năng lượng nguy hiểm một cách trực quan, có tổ chức và hiệu quả.

Thông tin cơ bản về khóa tay gạt điện PROLOCKEY PHL01

• Thương hiệu: PROLOCKEY
• Model: PHL01
• Tên sản phẩm: Electrical Handle Lockout
• Tên gọi tiếng Việt: Khóa tay gạt điện / Khóa tay cầm tủ điện
• Ứng dụng: Lockout Tagout – khóa cô lập nguồn điện
• Vật liệu: Nhựa kỹ thuật ABS
• Dải nhiệt độ làm việc: -20°C đến +90°C
• Màu sắc: Đế màu cam/vàng kết hợp dây đai màu đỏ

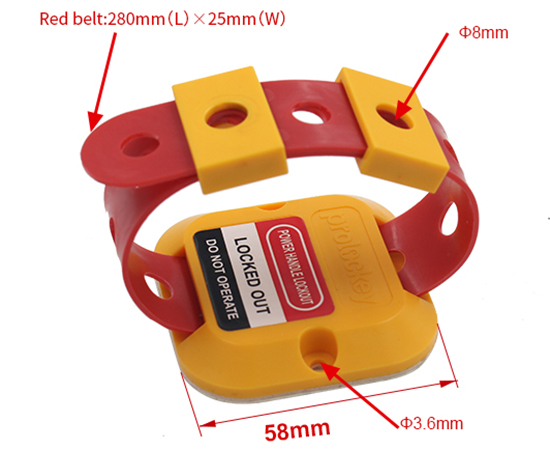

• Kích thước dây đai: 280 mm × 25 mm
• Đường kính lỗ khóa: Khoảng 8 mm
• Cấu tạo: Đế cố định, dây đai khóa và bộ phận điều chỉnh
• Phương thức lắp đặt: Keo dán 3M hoặc cố định bằng vít tùy điều kiện sử dụng
• Kết hợp sử dụng: Ổ khóa an toàn LOTO và thẻ cảnh báo Lockout Tagout

PROLOCKEY PHL01 là gì?

PROLOCKEY PHL01 là thiết bị thuộc nhóm Electrical Lockout Device – thiết bị khóa cô lập nguồn điện. Sản phẩm được thiết kế để khóa các vị trí vận hành bằng tay trên tủ điện hoặc thiết bị điện công nghiệp.

Khác với các loại khóa aptomat chuyên dụng chỉ phù hợp với một số kiểu MCB hoặc MCCB nhất định, PHL01 sử dụng cơ chế đế cố định kết hợp với dây đai điều chỉnh, cho phép người dùng ứng dụng linh hoạt hơn đối với nhiều hình dạng tay gạt và tay cầm.

Sau khi xác định vị trí cần khóa, phần đế của thiết bị được cố định lên bề mặt phù hợp. Dây đai được luồn và điều chỉnh quanh tay gạt hoặc bộ phận vận hành. Khi đã đạt trạng thái cô lập cần thiết, người sử dụng kết hợp dây đai với ổ khóa an toàn LOTO để khóa cố định.

Sau khi khóa, thiết bị không thể được tháo hoặc vận hành bình thường nếu chưa được người có quyền sở hữu chìa khóa mở khóa.

Đây chính là nguyên tắc quan trọng của hệ thống Lockout Tagout: người thực hiện công việc bảo trì phải kiểm soát trực tiếp thiết bị khóa cá nhân của mình, hạn chế nguy cơ một người khác tự ý cấp lại năng lượng cho thiết bị.

Tại sao cần khóa tay gạt điện trong quy trình Lockout Tagout?

Trong nhà máy và các công trình công nghiệp, hệ thống điện thường bao gồm rất nhiều:

• Tủ điện tổng.
• Tủ phân phối điện.
• Tủ điều khiển máy.
• Aptomat và MCCB.
• Công tắc tay gạt.
• Tay vận hành cầu dao.
• Tay cầm thiết bị đóng cắt.
• Hệ thống điều khiển động cơ.
• Máy móc sản xuất.
• Thiết bị bơm, quạt và máy nén.
• Hệ thống HVAC.
• Thiết bị trong ngành dầu khí và năng lượng.

Khi thực hiện bảo trì, kỹ thuật viên có thể cần ngắt nguồn điện của một thiết bị hoặc một khu vực nhất định.

Tuy nhiên, chỉ chuyển công tắc về vị trí OFF chưa đủ để đảm bảo an toàn.

Nếu không có thiết bị khóa, bất kỳ người nào khác cũng có thể:

• Đóng lại công tắc.
• Bật nguồn điện.
• Khởi động máy.
• Thay đổi vị trí tay gạt.
• Cấp điện trở lại cho thiết bị.

Trong nhiều trường hợp, người thực hiện thao tác có thể không biết rằng bên trong máy đang có nhân viên bảo trì.

Khóa tay gạt điện PROLOCKEY PHL01 giúp tạo ra một rào cản vật lý nhằm ngăn việc thao tác ngoài ý muốn hoặc trái phép. Khi kết hợp với ổ khóa và thẻ cảnh báo, trạng thái cô lập năng lượng được thể hiện rõ ràng hơn.

Thiết kế dây đai linh hoạt, phù hợp nhiều vị trí khóa

Một trong những ưu điểm nổi bật của PROLOCKEY PHL01 là dây đai khóa dài 280 mm và rộng 25 mm.

Thiết kế này cho phép người sử dụng linh hoạt điều chỉnh vị trí dây để phù hợp với nhiều kiểu tay gạt và tay cầm khác nhau.

Thay vì phụ thuộc hoàn toàn vào hình dạng của một loại aptomat cụ thể, hệ thống dây đai có thể được điều chỉnh để tạo điểm cố định phù hợp.

Điều này đặc biệt hữu ích trong các nhà máy có:

• Nhiều loại tủ điện khác nhau.
• Thiết bị đã sử dụng lâu năm.
• Hệ thống điện không đồng nhất.
• Máy móc nhập khẩu từ nhiều quốc gia.
• Các tay gạt có hình dạng đặc biệt.
• Thiết bị không thể sử dụng các loại khóa breaker lockout thông thường.

Khi lựa chọn thiết bị Lockout Tagout, khả năng tương thích là yếu tố rất quan trọng. Một thiết bị khóa không phù hợp với cấu tạo thực tế của công tắc sẽ không thể đảm bảo hiệu quả cô lập năng lượng.

PROLOCKEY PHL01 là giải pháp bổ sung hữu ích cho bộ dụng cụ LOTO, đặc biệt đối với những vị trí yêu cầu phương pháp khóa linh hoạt.

Cấu tạo từ nhựa kỹ thuật ABS bền chắc

Phần thân của PROLOCKEY PHL01 được sản xuất từ nhựa kỹ thuật ABS.

ABS là vật liệu được sử dụng phổ biến trong nhiều thiết bị công nghiệp nhờ khả năng đáp ứng tốt các yêu cầu về:

• Độ bền cơ học.
• Khả năng chống va đập.
• Khối lượng nhẹ.
• Khả năng sử dụng trong môi trường công nghiệp.
• Khả năng chịu nhiệt trong phạm vi hoạt động của sản phẩm.
• Đặc tính phù hợp cho các thiết bị cách ly và quản lý an toàn.

Theo thông số sản phẩm, PROLOCKEY PHL01 có thể hoạt động trong khoảng nhiệt độ từ -20°C đến +90°C.

Điều này giúp thiết bị phù hợp với nhiều môi trường làm việc như nhà máy sản xuất, xưởng cơ khí, khu vực bảo trì, trạm điện, phòng kỹ thuật và hệ thống tủ điều khiển.

Thiết kế bằng vật liệu polymer cũng giúp sản phẩm có trọng lượng nhẹ và thuận tiện khi mang theo trong bộ dụng cụ Lockout Tagout cá nhân.

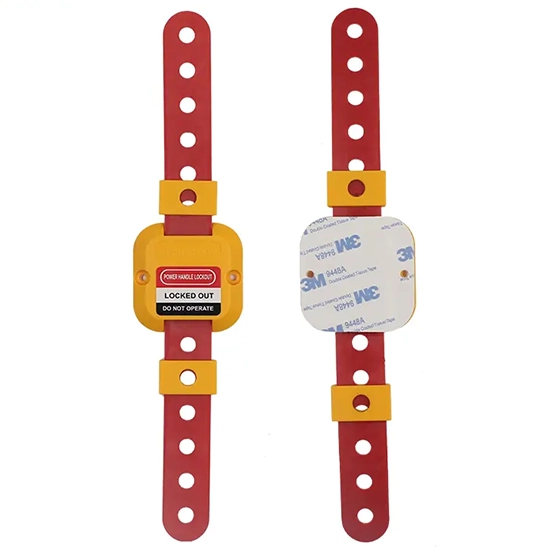

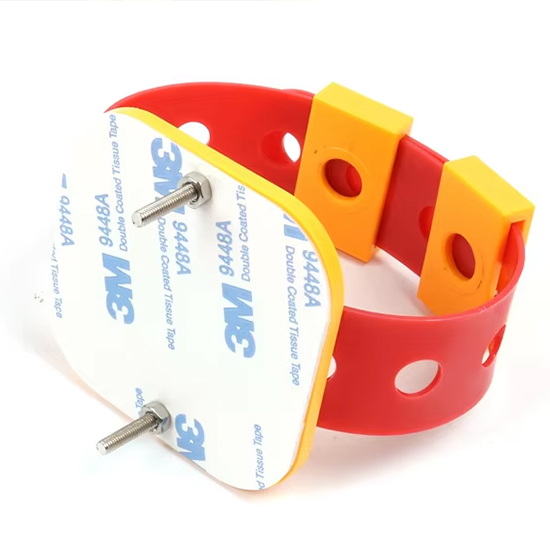

Đế cố định kết hợp keo dán 3M

PROLOCKEY PHL01 sử dụng một đế cố định làm nền tảng cho toàn bộ hệ thống khóa.

Theo thiết kế sản phẩm, đế có thể được lắp đặt bằng phương pháp phù hợp với bề mặt và điều kiện sử dụng, bao gồm keo dán 3M hoặc phương án cố định cơ học tùy vị trí ứng dụng.

Giải pháp này giúp người dùng có thể bố trí thiết bị tại những vị trí thường xuyên cần thực hiện Lockout Tagout.

Ví dụ:

• Tay gạt trên cửa tủ điện.
• Công tắc vận hành máy.
• Tay cầm thiết bị đóng cắt.
• Cần gạt điều khiển.
• Một số vị trí cô lập năng lượng có hình dạng đặc biệt.

Khi được bố trí đúng vị trí, nhân viên có thể thực hiện thao tác khóa nhanh chóng mà không cần mang theo nhiều phụ kiện phức tạp.

Cơ chế khóa đơn giản, dễ triển khai

Một trong những yêu cầu quan trọng đối với thiết bị LOTO là phải dễ sử dụng.

Nếu quy trình khóa quá phức tạp, người lao động có thể bỏ qua hoặc thực hiện không đúng.

PROLOCKEY PHL01 được thiết kế với thao tác cơ bản gồm:

Bước 1: Ngắt thiết bị

Đưa công tắc, tay gạt hoặc tay vận hành về trạng thái cô lập năng lượng phù hợp theo quy trình Lockout Tagout của doanh nghiệp.

Bước 2: Đặt hoặc cố định thiết bị PHL01

Sử dụng phần đế đã được lắp đặt tại vị trí thích hợp.

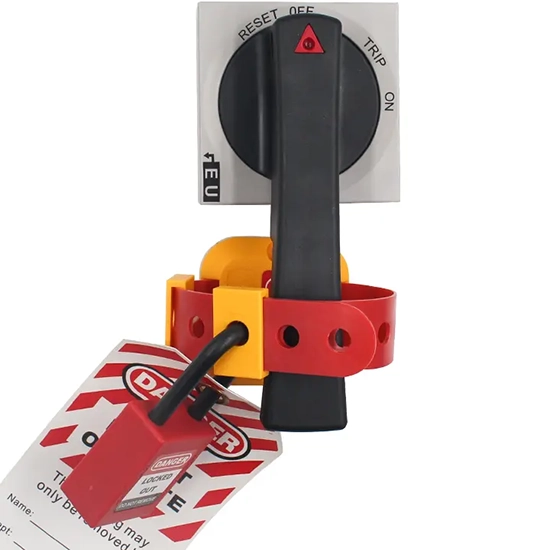

Bước 3: Luồn dây đai

Kéo dây đai đỏ quanh tay gạt hoặc bộ phận cần khóa.

Bước 4: Điều chỉnh vị trí

Sử dụng các bộ phận điều chỉnh để cố định dây đai và tạo trạng thái không thể vận hành tay gạt.

Bước 5: Gắn ổ khóa an toàn

Luồn càng của ổ khóa an toàn qua vị trí khóa.

Bước 6: Gắn thẻ cảnh báo

Sử dụng thẻ DANGER – DO NOT OPERATE, LOCKED OUT, KHÔNG VẬN HÀNH hoặc thẻ LOTO theo quy định của doanh nghiệp.

Sau khi hoàn tất, cần kiểm tra lại trạng thái cô lập năng lượng theo quy trình an toàn của đơn vị.

Lưu ý: Việc lựa chọn vị trí khóa và xác nhận thiết bị đã được cô lập hoàn toàn phải tuân thủ quy trình Lockout Tagout, quy trình an toàn điện và hướng dẫn vận hành của từng doanh nghiệp.

Tăng khả năng nhận diện trực quan với màu sắc cảnh báo

PROLOCKEY PHL01 sử dụng sự kết hợp giữa:

• Dây đai màu đỏ.
• Phần thân màu cam/vàng.
• Nhãn cảnh báo Lockout Tagout.

Màu sắc có độ nhận diện cao giúp người lao động và nhân viên vận hành dễ dàng nhận biết thiết bị đang ở trong tình trạng bị khóa.

Trong môi trường nhà máy có nhiều thiết bị, việc sử dụng các tín hiệu trực quan là rất quan trọng.

Một công tắc chỉ ở trạng thái OFF có thể khiến người khác cho rằng thiết bị đơn giản là chưa được bật.

Trong khi đó, sự xuất hiện của:

• Thiết bị khóa.
• Ổ khóa cá nhân.
• Thẻ cảnh báo.
• Nhãn “Do Not Operate”.

sẽ truyền đạt rõ hơn rằng thiết bị đang nằm trong một quy trình an toàn và không được phép vận hành.

Ứng dụng của PROLOCKEY PHL01

Khóa tay gạt điện PROLOCKEY PHL01 có thể được sử dụng trong nhiều môi trường công nghiệp.

Nhà máy sản xuất

Trong các dây chuyền sản xuất, nhiều máy móc được điều khiển thông qua tủ điện và công tắc tay gạt.

Trước khi sửa chữa máy, kỹ thuật viên cần cô lập nguồn điện và khóa vị trí vận hành để hạn chế nguy cơ cấp điện lại.

Tủ điện công nghiệp

Sản phẩm phù hợp để hỗ trợ khóa các tay gạt hoặc tay vận hành trên:

• Tủ điện điều khiển.
• Tủ phân phối.
• Tủ MCC.
• Tủ điều khiển động cơ.
• Tủ điện máy.

Ngành dầu khí

Các khu vực dầu khí thường có yêu cầu cao về quản lý năng lượng nguy hiểm.

Thiết bị Lockout Tagout hỗ trợ kiểm soát việc vận hành các hệ thống điện và thiết bị trong quá trình bảo dưỡng.

Ngành năng lượng

Các nhà máy điện, trạm điện và hệ thống phân phối điện cần kiểm soát nghiêm ngặt quyền vận hành thiết bị.

Khóa tay gạt có thể được tích hợp vào hệ thống LOTO tại các vị trí phù hợp.

Ngành hóa chất

Trong các nhà máy hóa chất, việc khởi động thiết bị ngoài ý muốn có thể dẫn đến nhiều rủi ro liên quan đến máy bơm, động cơ, van và hệ thống xử lý.

Việc khóa nguồn năng lượng là một phần quan trọng của công tác bảo trì an toàn.

Nhà máy thực phẩm và đồ uống

Máy trộn, băng tải, máy đóng gói và nhiều thiết bị tự động cần được cô lập trước khi vệ sinh hoặc sửa chữa.

Hệ thống HVAC và M&E

Đội ngũ kỹ thuật M&E có thể sử dụng thiết bị LOTO để hỗ trợ quản lý các công tắc và tay gạt điện trong quá trình bảo trì:

• Điều hòa công nghiệp.
• Quạt.
• Bơm.
• Hệ thống thông gió.
• Tủ điều khiển.
• Hệ thống điện tòa nhà.

Kết hợp PROLOCKEY PHL01 với hệ thống Lockout Tagout hoàn chỉnh

PROLOCKEY PHL01 phát huy hiệu quả tốt nhất khi được sử dụng như một phần của hệ thống Lockout Tagout.

Một bộ giải pháp có thể bao gồm:

• Khóa tay gạt điện PROLOCKEY PHL01.
• Ổ khóa an toàn LOTO.
• Thẻ cảnh báo Lockout Tagout.
• Dây khóa cáp.
• Khóa aptomat MCB.
• Khóa MCCB.
• Khóa công tắc và nút nhấn.
• Khóa phích cắm điện.
• Khóa van.
• Khóa đa năng.
• Khóa càng an toàn – Safety Lockout Hasp.
• Tủ hoặc trạm quản lý Lockout Tagout.

Mỗi loại thiết bị sẽ phù hợp với một dạng nguồn năng lượng hoặc cơ cấu vận hành khác nhau.

Việc xây dựng một bộ LOTO đầy đủ giúp doanh nghiệp có thể xử lý nhiều tình huống thực tế thay vì chỉ sử dụng một loại khóa duy nhất.

Ưu điểm nổi bật của PROLOCKEY PHL01

Thiết kế chuyên dụng cho Lockout Tagout

Sản phẩm được phát triển để hỗ trợ cô lập các vị trí vận hành bằng tay trong hệ thống điện và thiết bị công nghiệp.

Dây đai dài 280 mm

Chiều dài dây cho phép linh hoạt điều chỉnh và sử dụng tại nhiều vị trí khác nhau.

Vật liệu ABS kỹ thuật

Mang lại khả năng sử dụng phù hợp trong môi trường công nghiệp, đồng thời giúp thiết bị nhẹ và dễ thao tác.

Dải nhiệt độ sử dụng rộng

Có thể làm việc trong khoảng từ -20°C đến +90°C theo thông số sản phẩm.

Dễ lắp đặt

Thiết kế cho phép lắp đặt bằng keo dán 3M hoặc phương pháp cố định phù hợp với vị trí sử dụng.

Tương thích với ổ khóa an toàn

Có thể kết hợp với các loại safety padlock có kích thước càng khóa phù hợp.

Nhận diện trực quan cao

Dây màu đỏ và nhãn cảnh báo giúp tăng khả năng nhận biết thiết bị đang trong trạng thái Lockout.

Phù hợp cho nhiều ngành nghề

Ứng dụng trong nhà máy, tòa nhà, công trình, năng lượng, dầu khí, hóa chất và nhiều lĩnh vực công nghiệp khác.

Thông số kỹ thuật PROLOCKEY PHL01

Lưu ý khi lựa chọn khóa tay gạt điện

Trước khi lựa chọn PROLOCKEY PHL01, doanh nghiệp nên kiểm tra thực tế:

• Hình dạng tay gạt.
• Kích thước tay vận hành.
• Khoảng không gian xung quanh vị trí cần khóa.
• Bề mặt lắp đặt đế cố định.
• Đường đi của dây đai.
• Kích thước càng ổ khóa.
• Quy trình Lockout Tagout đang áp dụng.

Mặc dù khóa dây đai có tính linh hoạt cao, mỗi loại thiết bị điện vẫn có cấu tạo riêng.

Việc khảo sát thực tế trước khi triển khai số lượng lớn sẽ giúp doanh nghiệp lựa chọn đúng thiết bị LOTO và xây dựng quy trình khóa hiệu quả hơn.

PROLOCKEY PHL01 – Giải pháp hỗ trợ kiểm soát năng lượng điện hiệu quả

Trong hệ thống quản lý an toàn hiện đại, Lockout Tagout không chỉ là việc sử dụng một chiếc ổ khóa.

Một quy trình LOTO hiệu quả cần đảm bảo:

1. Xác định đúng nguồn năng lượng.
2. Ngắt thiết bị theo quy trình.
3. Cô lập nguồn năng lượng.
4. Khóa cơ cấu vận hành.
5. Gắn thẻ cảnh báo.
6. Kiểm tra trạng thái cô lập.
7. Chỉ người có thẩm quyền mới được tháo khóa.

PROLOCKEY PHL01 hỗ trợ doanh nghiệp thực hiện bước khóa cơ cấu vận hành, đặc biệt tại các vị trí tay gạt hoặc tay cầm mà những loại khóa breaker thông thường không phù hợp.

Nhờ thiết kế dây đai linh hoạt, vật liệu ABS bền chắc và khả năng kết hợp với ổ khóa an toàn, sản phẩm là một lựa chọn hữu ích cho đội ngũ bảo trì, kỹ thuật điện và bộ phận an toàn lao động.
