Khóa cách ly điện đa năng PROLOCKEY ECL06 – Khóa LOTO cho nút nhấn, tủ điện

Khóa cách ly điện công nghiệp

Mã hàng PROLOCKEY ECL06

Khóa cách ly điện đa năng PROLOCKEY ECL06 – Khóa LOTO cho nút nhấn, tủ điện

Hãng: PROLOCKEY
Đơn vị: pcs

Liên hệ để nhận báo giá

Model ECL06
Tay khóa Kim loại mạ chrome
Màu sắc Vàng
Ứng dụng Khóa nút nhấn, lỗ khóa tủ phân phối điện và cơ cấu điện tương thích
Xem đủ 16 thông số ↓

Phản hồi trong giờ làm việc. Cần tư vấn chọn đúng tiêu chuẩn? Ghi rõ môi trường sử dụng trong yêu cầu.

Thông số kỹ thuật

Lấy từ tài liệu nhà sản xuất. Mỗi thông số ghi rõ nguồn đã đối chiếu.

Model: ECL06
Tay khóa: Kim loại mạ chrome
Màu sắc: Vàng
Ứng dụng: Khóa nút nhấn, lỗ khóa tủ phân phối điện và cơ cấu điện tương thích
Tên tiếng Anh: Multi-Functional Industrial Electrical Lockout
Chiều cao thân: 17 mm
Tên sản phẩm: Khóa cách ly điện công nghiệp đa năng
Chiều dài đáy: 45,5 mm
Tên tiếng Trung: 多用途工业电气锁
Vật liệu đế: ABS750
Tổng chiều dài: 120 mm
Chiều rộng thân: 45 mm
Khối lượng tịnh: 0,090 kg
Đường kính lỗ khóa: 7 mm
Phương pháp lắp đặt: Vít hoặc keo 3M
Nhiệt độ sử dụng theo tài liệu cung cấp: -20°C đến 90°C

Mô tả

PROLOCKEY ECL06 – Khóa cách ly điện công nghiệp đa năng cho nút nhấn và tủ điện

PROLOCKEY ECL06 là thiết bị khóa cách ly điện đa năng (Multi-Functional Industrial Electrical Lockout) được thiết kế để hỗ trợ khóa nút nhấn, lỗ khóa của tủ phân phối điện, tủ điện và các cơ cấu điều khiển điện tương thích. Sản phẩm thuộc dòng khóa điện công nghiệp đa chức năng PROLOCKEY ECL, hướng đến nhu cầu kiểm soát năng lượng nguy hiểm trong các hoạt động bảo trì, sửa chữa, kiểm tra và bảo dưỡng thiết bị.

ECL06 nổi bật với thiết kế đế bằng nhựa kỹ thuật ABS750 màu vàng, kết hợp với tay khóa kim loại mạ chrome. Cấu trúc này mang lại sự cân bằng giữa độ bền, trọng lượng và khả năng nhận diện trực quan tại hiện trường. Với tổng chiều dài 120 mm, ECL06 là một trong những phiên bản có kích thước lớn hơn trong dòng ECL, phù hợp với những vị trí cần phạm vi khóa dài hơn.

Thiết bị có thể được cố định lên bảng điện hoặc tủ điện bằng vít hoặc keo 3M, tạo sự linh hoạt khi triển khai hệ thống Lockout/Tagout (LOTO) tại các cơ sở sản xuất, nhà máy, xưởng cơ khí, khu vực bảo trì cơ điện và hệ thống phân phối điện.

1. PROLOCKEY ECL06 là gì?

PROLOCKEY ECL06 là khóa điện công nghiệp đa năng dùng để hỗ trợ cô lập và kiểm soát các cơ cấu điều khiển điện trong quá trình thực hiện công việc bảo trì.

Theo cấu hình sản phẩm, ECL06 được sử dụng cho các ứng dụng như:

Khóa nút nhấn.
Khóa lỗ khóa trên tủ phân phối điện.
Khóa cơ cấu điều khiển điện tương thích.
Khóa bảng điện và tủ điện.
Hỗ trợ cô lập công tắc trong quy trình LOTO.
Kiểm soát thao tác đóng/cắt ngoài ý muốn.

Trong môi trường công nghiệp, một trong những rủi ro phổ biến trong quá trình bảo trì là thiết bị có thể được khởi động hoặc cấp điện trở lại do người khác không biết hệ thống đang được sửa chữa.

Việc sử dụng thiết bị khóa vật lý như PROLOCKEY ECL06 giúp tạo ra một lớp kiểm soát bổ sung, hạn chế khả năng cơ cấu điều khiển bị thao tác ngoài ý muốn.

ECL06 có thể được sử dụng cùng ổ khóa an toàn LOTO, thẻ cảnh báo, khóa nhóm và các thiết bị cô lập năng lượng khác tùy theo quy trình của từng doanh nghiệp.

2. Thiết kế chuyên dụng cho môi trường công nghiệp

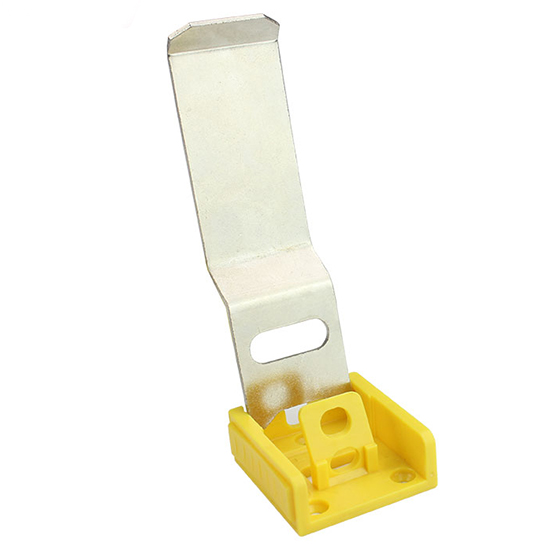

PROLOCKEY ECL06 được thiết kế với kết cấu gồm đế cố định bằng ABS kỹ thuật và tay khóa bằng kim loại mạ chrome.

Đế khóa có màu vàng nổi bật, giúp người sử dụng dễ dàng nhận biết thiết bị LOTO trên tủ điện hoặc bảng điều khiển.

Tay khóa bằng kim loại được xử lý bề mặt mạ chrome, giúp tăng độ cứng và tạo kết cấu chắc chắn trong quá trình thao tác.

Thiết kế này đặc biệt hữu ích trong những khu vực sản xuất có nhiều thiết bị điện, nơi việc nhận diện nhanh trạng thái khóa có vai trò quan trọng đối với hoạt động bảo trì và quản lý an toàn.

Cấu tạo chính gồm:

Đế khóa ABS750:
Là bộ phận tiếp xúc và cố định với bề mặt tủ điện hoặc bảng điều khiển.

Tay khóa kim loại mạ chrome:
Đảm nhiệm chức năng giữ hoặc chặn cơ cấu điều khiển ở vị trí được yêu cầu.

Lỗ khóa 7 mm:
Cho phép sử dụng với loại ổ khóa an toàn có kích thước càng phù hợp.

3. Đế ABS750 màu vàng có độ bền cao

Đế của PROLOCKEY ECL06 được sản xuất từ ABS750, một loại nhựa kỹ thuật ABS được sử dụng cho kết cấu của thiết bị.

ABS có ưu điểm về độ cứng, khả năng chịu va đập và trọng lượng tương đối nhẹ, phù hợp với các sản phẩm cần được thao tác thường xuyên trong môi trường công nghiệp.

Màu vàng giúp ECL06 có khả năng nhận diện trực quan tốt.

Khi được lắp trên tủ điện, thiết bị màu vàng tạo điểm nhận diện rõ ràng, giúp kỹ thuật viên dễ dàng phát hiện rằng khu vực điều khiển đang được áp dụng biện pháp khóa.

Đây là đặc điểm hữu ích trong các chương trình LOTO, nơi thiết bị khóa và cảnh báo cần được nhận biết nhanh chóng bởi những người làm việc xung quanh.

4. Tay khóa kim loại mạ chrome

Một thành phần quan trọng của PROLOCKEY ECL06 là tay khóa kim loại mạ chrome.

So với việc sử dụng hoàn toàn bằng nhựa, tay khóa kim loại tạo ra kết cấu chắc chắn hơn cho cơ cấu khóa. Bề mặt chrome đồng thời giúp tăng khả năng bảo vệ bề mặt kim loại trong điều kiện sử dụng thông thường.

PROLOCKEY phát triển dòng ECL với nhiều loại tay khóa có hình dạng và kích thước khác nhau nhằm đáp ứng các kiểu công tắc và cơ cấu điện khác nhau.

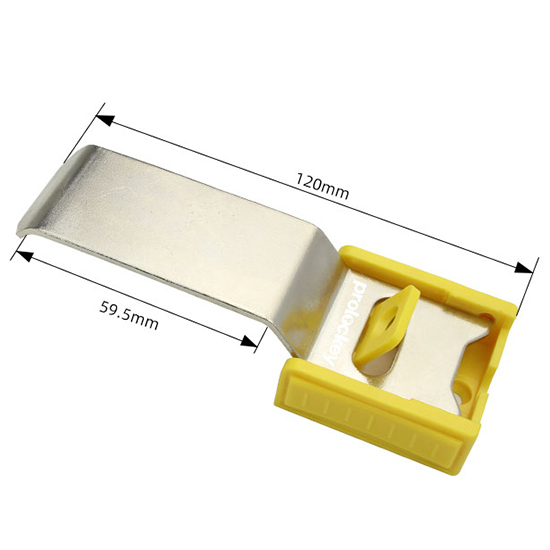

ECL06 có tổng chiều dài 120 mm, là phiên bản có kích thước dài nhất trong nhóm thông số được cung cấp của dòng ECL01–ECL07.

Kích thước này có thể mang lại lợi thế khi vị trí cần khóa có khoảng cách hoặc cấu hình lớn hơn so với những cơ cấu phù hợp với các model ECL nhỏ hơn.

Tuy nhiên, khi lựa chọn sản phẩm, người dùng vẫn cần kiểm tra kích thước và cấu tạo thực tế của thiết bị điện để đảm bảo ECL06 tương thích.

5. Lắp đặt linh hoạt bằng vít hoặc keo 3M

PROLOCKEY ECL06 hỗ trợ hai phương án cố định chính là bắt vít và sử dụng keo 3M.

Cố định bằng vít

Phương pháp bắt vít phù hợp với các vị trí yêu cầu độ cố định cao và có thể gia công hoặc sử dụng các điểm bắt vít có sẵn.

Đây là phương án thường được ưu tiên đối với các thiết bị được sử dụng thường xuyên, đặc biệt tại các khu vực bảo trì công nghiệp.

Cố định bằng keo 3M

Khi không muốn khoan hoặc tạo thay đổi trên bề mặt tủ điện, phương án sử dụng keo 3M có thể giúp quá trình lắp đặt thuận tiện hơn.

Trước khi dán, bề mặt cần được vệ sinh sạch bụi, dầu mỡ và hơi ẩm. Loại keo sử dụng phải phù hợp với vật liệu bề mặt và điều kiện môi trường.

Việc lựa chọn phương pháp cố định cần dựa trên kết cấu tủ điện, tần suất sử dụng, điều kiện nhiệt độ, độ rung và yêu cầu an toàn thực tế.

6. Ứng dụng khóa nút nhấn và tủ phân phối điện

Theo mô tả của nhà sản xuất, PROLOCKEY ECL06 được thiết kế để khóa nút nhấn và các lỗ khóa của tủ phân phối điện.

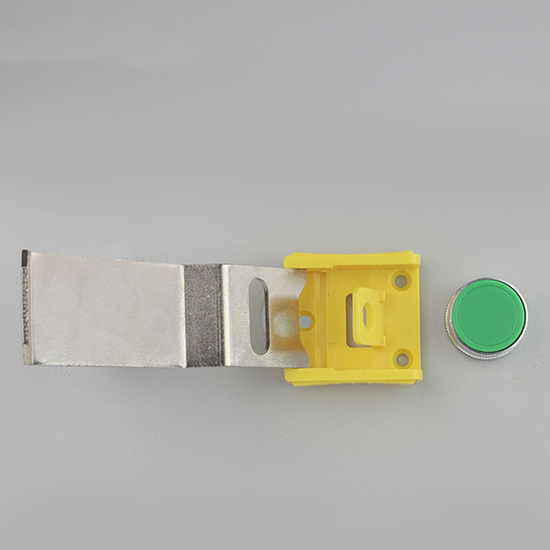

Khóa nút nhấn

Các nút nhấn điều khiển có thể là một phần của hệ thống vận hành máy móc. Trong quá trình bảo trì, việc kiểm soát khả năng thao tác các nút điều khiển có thể giúp giảm nguy cơ khởi động ngoài ý muốn.

ECL06 được thiết kế nhằm hỗ trợ khóa những cơ cấu tương thích, tạo ra một phương án kiểm soát vật lý trong hệ thống LOTO.

Khóa lỗ khóa tủ phân phối

Tủ phân phối điện thường có nhiều điểm thao tác và cơ cấu khóa khác nhau. ECL06 có thể được sử dụng tại các vị trí phù hợp để hỗ trợ kiểm soát quyền truy cập hoặc thao tác cơ cấu đóng/cắt.

Việc sử dụng thiết bị khóa cần được thực hiện theo đúng thiết kế của tủ điện và quy trình an toàn của đơn vị vận hành.

7. PROLOCKEY ECL06 trong quy trình Lockout/Tagout

Lockout/Tagout – LOTO là phương pháp kiểm soát năng lượng nguy hiểm trong quá trình bảo trì và sửa chữa máy móc, thiết bị.

Một quy trình LOTO hiệu quả thường bao gồm việc:

Xác định nguồn năng lượng nguy hiểm.
Tắt hoặc ngắt thiết bị.
Cô lập nguồn năng lượng.
Lắp thiết bị khóa phù hợp.
Gắn thẻ cảnh báo theo quy định.
Xác nhận tình trạng không còn năng lượng nguy hiểm trước khi làm việc.
Chỉ tháo khóa theo đúng quy trình sau khi công việc hoàn tất.

PROLOCKEY ECL06 có thể đóng vai trò là thiết bị khóa vật lý trong bước cô lập năng lượng đối với các cơ cấu điện tương thích.

Sản phẩm có thể được kết hợp với ổ khóa LOTO để tạo thành một hệ thống kiểm soát cá nhân hoặc kiểm soát nhóm tùy theo phương án tổ chức của doanh nghiệp.

8. Ưu điểm nổi bật của PROLOCKEY ECL06

Khóa điện đa chức năng

ECL06 không chỉ hướng đến một loại cơ cấu duy nhất mà được thiết kế để sử dụng cho nhiều ứng dụng điện tương thích, đặc biệt là nút nhấn và các vị trí khóa trên tủ phân phối.

Kích thước lớn hơn

Với tổng chiều dài 120 mm, ECL06 có phạm vi thiết kế dài hơn nhiều model khác trong dòng ECL, phù hợp với các vị trí yêu cầu kích thước khóa lớn hơn.

Kết cấu ABS và kim loại

Đế ABS750 giúp sản phẩm nhẹ và dễ thao tác, trong khi tay khóa kim loại mạ chrome tạo kết cấu chắc chắn.

Màu vàng dễ nhận biết

Màu vàng giúp thiết bị nổi bật trên tủ điện, hỗ trợ nhận diện nhanh tại hiện trường.

Lắp đặt linh hoạt

Có thể cố định bằng vít hoặc keo 3M tùy điều kiện thực tế.

Lỗ khóa 7 mm

Thiết kế lỗ khóa 7 mm giúp ECL06 có thể kết hợp với loại ổ khóa an toàn phù hợp.

9. Thông số kỹ thuật PROLOCKEY ECL06

Thông số	Chi tiết
Thương hiệu	PROLOCKEY
Model	ECL06
Tên sản phẩm	Khóa cách ly điện công nghiệp đa năng
Tên tiếng Anh	Multi-Functional Industrial Electrical Lockout
Tên tiếng Trung	多用途工业电气锁
Vật liệu đế	ABS750
Tay khóa	Kim loại mạ chrome
Màu sắc	Vàng
Đường kính lỗ khóa	7 mm
Tổng chiều dài	120 mm
Chiều dài đáy	45,5 mm
Chiều rộng thân	45 mm
Chiều cao thân	17 mm
Khối lượng tịnh	0,090 kg
Nhiệt độ sử dụng theo tài liệu cung cấp	-20°C đến 90°C
Phương pháp lắp đặt	Vít hoặc keo 3M
Ứng dụng	Khóa nút nhấn, lỗ khóa tủ phân phối điện và cơ cấu điện tương thích

10. So sánh ECL06 với các model PROLOCKEY ECL khác

Model	Tổng chiều dài	Chiều dài đáy	Rộng thân	Cao thân	Khối lượng
ECL01	87,5 mm	45,5 mm	45 mm	17 mm	0,039 kg
ECL02	92,5 mm	45,5 mm	45 mm	17 mm	0,056 kg
ECL03	92,5 mm	45,5 mm	45 mm	17 mm	0,056 kg
ECL04	45,5 mm	45,5 mm	45 mm	17 mm	0,042 kg
ECL05	103 mm	45,5 mm	45 mm	17 mm	0,066 kg
ECL06	120 mm	45,5 mm	45 mm	17 mm	0,090 kg
ECL07	90 mm	45,5 mm	45 mm	17 mm	0,065 kg

Trong dòng ECL, ECL06 có tổng chiều dài 120 mm và khối lượng 0,090 kg, lớn nhất trong bảng thông số trên. Đây có thể là lựa chọn phù hợp khi ứng dụng yêu cầu tay khóa có chiều dài lớn hơn.

Tuy nhiên, model cần được lựa chọn dựa trên hình dạng thực tế của nút nhấn, công tắc, tủ điện và cơ cấu đóng/cắt, thay vì chỉ dựa vào chiều dài sản phẩm.

11. Ứng dụng thực tế

PROLOCKEY ECL06 có thể được sử dụng trong nhiều môi trường công nghiệp:

Nhà máy sản xuất

Dùng để hỗ trợ kiểm soát các tủ điện và nút điều khiển trong quá trình bảo trì dây chuyền.

Xưởng cơ khí

Phù hợp cho khu vực có máy công cụ, máy gia công và hệ thống điều khiển điện.

Nhà máy thực phẩm

Có thể tích hợp vào chương trình LOTO nhằm kiểm soát thiết bị điện trong quá trình bảo dưỡng.

Nhà máy công nghiệp phụ trợ

Sử dụng cho các tủ phân phối, bảng điều khiển và thiết bị điện tương thích.

Công trình MEP

Có thể hỗ trợ đội ngũ kỹ thuật trong quá trình lắp đặt, nghiệm thu, sửa chữa và bảo trì hệ thống điện.

Đội bảo trì cơ điện

ECL06 có thể được đưa vào bộ dụng cụ LOTO dành cho kỹ thuật viên điện và bảo trì, đặc biệt khi doanh nghiệp có nhiều dạng tủ và cơ cấu điều khiển.

12. Hướng dẫn sử dụng PROLOCKEY ECL06

Trước khi sử dụng, cần xác định thiết bị điện và kiểm tra khả năng tương thích với ECL06.

Bước 1: Xác định nút nhấn, tủ điện hoặc cơ cấu đóng/cắt cần được cô lập.

Bước 2: Thực hiện thao tác ngắt nguồn theo quy trình an toàn.

Bước 3: Đưa cơ cấu điều khiển về trạng thái an toàn.

Bước 4: Lắp PROLOCKEY ECL06 vào vị trí khóa thích hợp.

Bước 5: Cố định đế bằng vít hoặc keo 3M tùy thiết kế.

Bước 6: Sử dụng ổ khóa an toàn tương thích với lỗ khóa 7 mm.

Bước 7: Gắn thẻ cảnh báo nếu được yêu cầu trong quy trình LOTO.

Bước 8: Kiểm tra lại trạng thái cô lập trước khi bắt đầu công việc bảo trì.

Bước 9: Chỉ tháo thiết bị khóa sau khi công việc đã hoàn thành và người có thẩm quyền xác nhận đủ điều kiện đưa thiết bị trở lại vận hành.

13. Lưu ý khi lựa chọn khóa điện ECL06

Không phải mọi loại nút nhấn hoặc tủ điện đều có thể sử dụng cùng một thiết bị khóa. Vì vậy, trước khi đặt hàng hoặc triển khai số lượng lớn, nên kiểm tra mẫu thực tế.

Đặc biệt cần kiểm tra:

Kích thước cơ cấu cần khóa.
Khoảng cách giữa các vị trí thao tác.
Hình dạng tay gạt hoặc nút nhấn.
Khoảng không gian xung quanh điểm khóa.
Vị trí có thể bắt vít hoặc dán keo.
Khả năng tương thích với ổ khóa LOTO.
Điều kiện nhiệt độ và môi trường sử dụng.

Nếu hệ thống có nhiều loại công tắc khác nhau, nên lựa chọn kết hợp nhiều model trong dòng PROLOCKEY ECL01–ECL07 để đạt khả năng tương thích tốt hơn.

14. Tại sao nên sử dụng PROLOCKEY ECL06?

Một hệ thống an toàn điện hiệu quả cần kiểm soát không chỉ nguồn điện mà còn khả năng tái kích hoạt nguồn trong quá trình bảo trì.

PROLOCKEY ECL06 cung cấp một giải pháp khóa vật lý trực quan, giúp nhân viên nhận biết rằng cơ cấu điều khiển đang được kiểm soát.

Thiết kế màu vàng nổi bật, đế ABS kỹ thuật, tay khóa kim loại mạ chrome và phương án lắp đặt linh hoạt giúp ECL06 phù hợp với nhiều môi trường công nghiệp.

Đặc biệt, phiên bản ECL06 có tổng chiều dài 120 mm, giúp mở rộng phạm vi ứng dụng cho những cơ cấu cần tay khóa dài hơn.

15. Kết luận

PROLOCKEY ECL06 là khóa cách ly điện công nghiệp đa năng được thiết kế cho các ứng dụng khóa nút nhấn, lỗ khóa của tủ phân phối điện và các cơ cấu điều khiển điện tương thích.

Với đế ABS750 màu vàng, tay khóa kim loại mạ chrome, lỗ khóa 7 mm, tổng chiều dài 120 mm và trọng lượng 0,090 kg, ECL06 mang đến giải pháp khóa gọn, trực quan và linh hoạt cho hệ thống LOTO công nghiệp.

Sản phẩm phù hợp để sử dụng tại nhà máy, xưởng sản xuất, khu vực bảo trì cơ điện, tủ phân phối điện, bảng điều khiển và các hệ thống điện công nghiệp có nhu cầu kiểm soát năng lượng nguy hiểm.

PROLOCKEY ECL06 – Khóa cách ly điện đa năng cho nút nhấn và tủ điện, hỗ trợ kiểm soát thao tác ngoài ý muốn và nâng cao tính trực quan trong quy trình Lockout/Tagout.
