Khóa điện công nghiệp đa năng PROLOCKEY ECL04 – Thiết bị khóa LOTO cho tay gạt tủ điện và công tắc chuyển mạch

Khóa điện công nghiệp đa năng PROLOCKEY ECL04 – Thiết bị khóa Lockout Tagout cho tay gạt tủ điện và công tắc chuyển mạch

PROLOCKEY ECL04 là thiết bị khóa điện công nghiệp đa năng (Multi-Functional Industrial Electrical Lockout) được thiết kế để hỗ trợ cô lập nguồn năng lượng nguy hiểm trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị điện. Sản phẩm đặc biệt phù hợp để khóa tay gạt của tủ điện dạng ngăn kéo, công tắc chuyển mạch, tay vận hành thiết bị điện và nhiều vị trí điều khiển khác.

Trong môi trường công nghiệp, một trong những nguy cơ nghiêm trọng nhất đối với nhân viên bảo trì là thiết bị hoặc hệ thống điện bị khởi động lại ngoài ý muốn khi công việc vẫn đang được thực hiện. Chỉ thao tác ngắt nguồn điện bằng công tắc là chưa đủ để đảm bảo an toàn, bởi một người khác có thể vô tình hoặc cố ý đóng điện trở lại. Chính vì vậy, quy trình Lockout Tagout – LOTO được áp dụng nhằm cô lập nguồn năng lượng, khóa thiết bị ở trạng thái an toàn và gắn thẻ cảnh báo để thông báo rõ ràng rằng thiết bị đang được bảo trì.

PROLOCKEY ECL04 cung cấp một giải pháp khóa cơ khí đơn giản nhưng hiệu quả. Thiết bị sử dụng đế nhựa ABS kỹ thuật độ bền cao kết hợp với bộ phận khóa bằng kim loại, cho phép cố định trên bề mặt bảng điện hoặc thiết bị thông qua keo dán công nghiệp 3M hoặc vít. Sau khi lắp đặt, người sử dụng có thể kết hợp ECL04 với ổ khóa an toàn LOTO và thẻ cảnh báo Lockout Tagout để ngăn chặn việc vận hành trái phép.

Nhờ thiết kế nhỏ gọn, linh hoạt và khả năng ứng dụng cho nhiều loại thiết bị, khóa điện đa năng PROLOCKEY ECL04 là lựa chọn phù hợp cho nhà máy sản xuất, tủ điện công nghiệp, hệ thống phân phối điện, dây chuyền tự động hóa, nhà xưởng, khu công nghiệp, trạm kỹ thuật và các môi trường yêu cầu quản lý nghiêm ngặt nguồn năng lượng nguy hiểm.

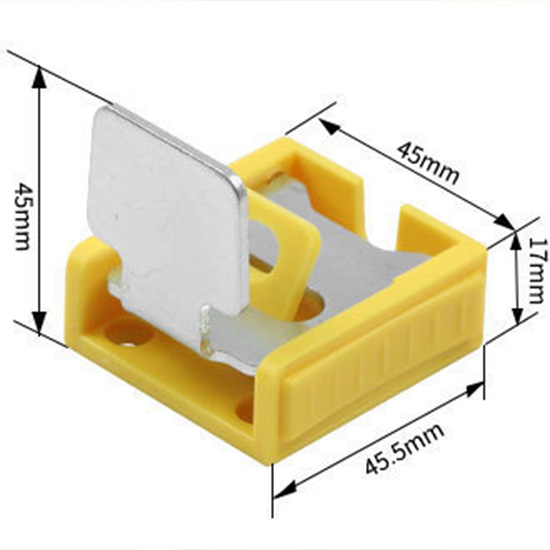

Thông tin sản phẩm PROLOCKEY ECL04

PROLOCKEY ECL04 là gì?

PROLOCKEY ECL04 là một thiết bị thuộc nhóm Electrical Lockout – khóa cô lập thiết bị điện, được thiết kế để ngăn chặn việc vận hành các bộ phận điều khiển điện trong thời gian bảo trì hoặc sửa chữa.

Khác với các loại khóa aptomat chỉ sử dụng cho MCB hoặc MCCB, dòng ECL – Multi-Functional Industrial Electrical Lockout được thiết kế với tính linh hoạt cao hơn. Thiết bị bao gồm một đế cố định bằng nhựa kỹ thuật và bộ phận khóa bằng kim loại. Khi được lắp đặt đúng vị trí, tay khóa sẽ tạo ra một điểm khóa cơ học, cho phép người sử dụng gắn ổ khóa an toàn để ngăn không cho tay gạt hoặc công tắc trở lại trạng thái hoạt động.

Model ECL04 được thiết kế đặc biệt cho các ứng dụng như:

• Tay gạt của tủ điện dạng ngăn kéo.
• Công tắc chuyển mạch.
• Tay vận hành thiết bị điện.
• Công tắc xoay hoặc cơ cấu chuyển đổi.
• Một số vị trí điều khiển trên bảng điện.
• Hệ thống đóng cắt cần được khóa cố định trong quá trình bảo trì.

Thiết bị giúp tạo ra một điểm khóa vật lý, từ đó hỗ trợ thực hiện quy trình cô lập năng lượng theo chương trình LOTO – Lockout Tagout của doanh nghiệp.

Tại sao cần khóa Lockout Tagout cho tủ điện và công tắc?

Trong quá trình bảo trì thiết bị công nghiệp, việc ngắt nguồn điện chỉ là bước đầu tiên. Nếu công tắc hoặc tay gạt không được khóa lại, người khác vẫn có thể thao tác đóng điện.

Một tình huống nguy hiểm thường gặp có thể xảy ra theo trình tự:

1. Nhân viên kỹ thuật tắt máy hoặc ngắt nguồn điện.
2. Nhân viên bắt đầu sửa chữa, vệ sinh hoặc thay thế linh kiện.
3. Một người khác không biết thiết bị đang được bảo trì.
4. Người này đóng công tắc hoặc cấp điện trở lại.
5. Thiết bị khởi động hoặc nguồn điện được cấp vào hệ thống.
6. Nhân viên đang bảo trì có nguy cơ bị điện giật, kẹt máy hoặc gặp tai nạn nghiêm trọng.

Đó là lý do các doanh nghiệp áp dụng quy trình Lockout Tagout.

Quy trình này thường bao gồm:

• Xác định nguồn năng lượng nguy hiểm.
• Dừng thiết bị.
• Cô lập nguồn năng lượng.
• Khóa điểm cô lập bằng thiết bị Lockout.
• Gắn thẻ cảnh báo Tagout.
• Kiểm tra tình trạng cô lập trước khi tiến hành công việc.

PROLOCKEY ECL04 hỗ trợ thực hiện bước khóa vật lý tại các vị trí như tay gạt tủ điện và công tắc chuyển mạch, giúp hạn chế nguy cơ thao tác trái phép hoặc vô tình vận hành thiết bị.

Thiết kế đa năng dành cho nhiều hệ thống điện công nghiệp

Một ưu điểm quan trọng của dòng PROLOCKEY ECL là khả năng tùy biến theo từng loại thiết bị điện.

Trong thực tế, các bảng điện và tủ điều khiển không hoàn toàn giống nhau. Tay gạt, công tắc chuyển mạch, núm điều khiển và cơ cấu đóng cắt có nhiều hình dạng và kích thước khác nhau. Việc sử dụng một loại khóa chuyên dụng duy nhất đôi khi không đáp ứng được toàn bộ nhu cầu.

PROLOCKEY ECL04 được phát triển theo hướng khóa điện công nghiệp đa năng, cho phép lắp đặt tại vị trí phù hợp để tạo thành một điểm khóa cố định.

Thiết kế của ECL04 phù hợp đặc biệt với:

Tủ điện dạng ngăn kéo

Nhiều hệ thống phân phối điện và tủ điều khiển công nghiệp sử dụng cơ cấu dạng ngăn kéo hoặc tay gạt để đóng, ngắt hoặc thay đổi trạng thái thiết bị. Trong quá trình bảo trì, cần ngăn chặn việc tay gạt bị thay đổi trạng thái.

ECL04 có thể được lắp đặt để tạo cơ cấu khóa, giúp cố định vị trí vận hành khi kết hợp cùng ổ khóa an toàn.

Công tắc chuyển mạch

Các công tắc chuyển mạch có thể được sử dụng để chuyển đổi giữa các nguồn điện hoặc chế độ vận hành khác nhau. Việc thay đổi trạng thái công tắc trong quá trình bảo trì có thể gây nguy hiểm.

Thiết bị khóa điện PROLOCKEY ECL04 giúp tạo thêm lớp kiểm soát vật lý, hạn chế khả năng thao tác công tắc khi đang trong trạng thái Lockout.

Bảng điện và thiết bị điều khiển

Tại các tủ điều khiển máy móc, bảng phân phối điện hoặc hệ thống tự động hóa, ECL04 có thể được sử dụng như một thành phần của hệ thống Lockout Tagout nhằm tăng cường quản lý an toàn.

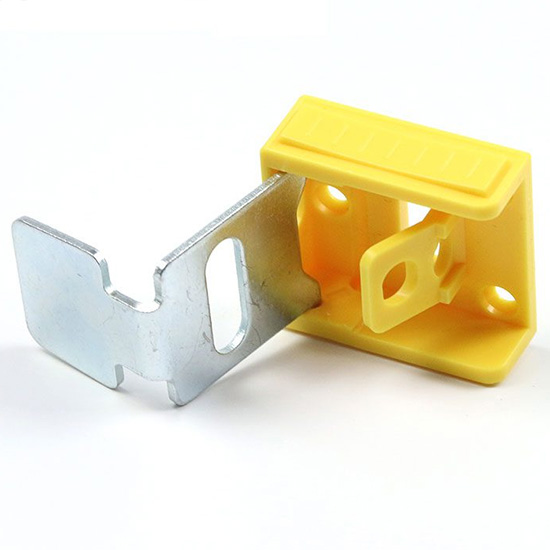

Đế ABS kỹ thuật bền chắc

PROLOCKEY ECL04 sử dụng vật liệu ABS750, một loại nhựa kỹ thuật phù hợp cho các ứng dụng công nghiệp.

Phần đế có nhiệm vụ cố định thiết bị lên bảng điện hoặc bề mặt thiết bị. Việc sử dụng nhựa kỹ thuật giúp sản phẩm có trọng lượng nhẹ nhưng vẫn đảm bảo độ bền cơ học cần thiết.

Những ưu điểm của vật liệu ABS kỹ thuật bao gồm:

• Trọng lượng nhẹ.
• Độ bền cơ học tốt.
• Khả năng chống va đập.
• Phù hợp với môi trường công nghiệp.
• Hạn chế hiện tượng ăn mòn như vật liệu kim loại.
• Có tính cách điện.
• Dễ dàng cố định trên nhiều bề mặt.

Màu vàng nổi bật cũng giúp thiết bị dễ nhận biết trong môi trường tủ điện hoặc khu vực sản xuất.

Trong hệ thống quản lý an toàn, khả năng nhận diện trực quan rất quan trọng. Một thiết bị Lockout có màu sắc dễ nhìn sẽ giúp kỹ thuật viên, giám sát viên và những người làm việc xung quanh nhanh chóng nhận biết rằng thiết bị đang được kiểm soát.

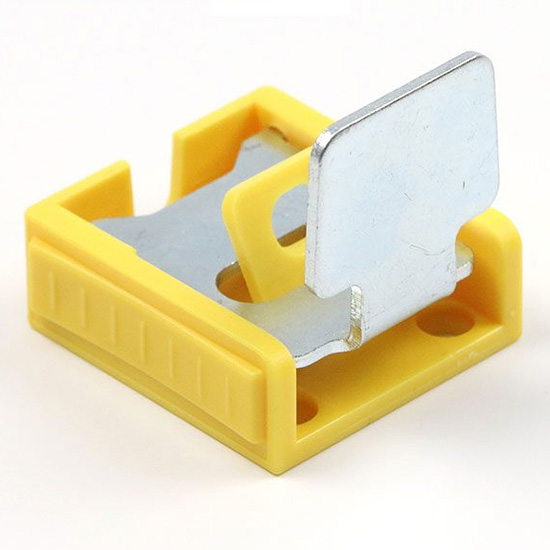

Tay khóa kim loại chắc chắn

Bên cạnh phần đế ABS, PROLOCKEY ECL04 sử dụng bộ phận khóa bằng kim loại.

Bộ phận này đóng vai trò tạo ra cơ cấu chặn hoặc khóa đối với tay gạt, công tắc hoặc cơ cấu điều khiển. Sau khi đặt đúng vị trí, người sử dụng có thể đưa càng của ổ khóa an toàn qua lỗ khóa để cố định thiết bị.

Sự kết hợp giữa:

• Đế ABS cách điện.
• Cơ cấu khóa kim loại.
• Ổ khóa an toàn.
• Thẻ cảnh báo Lockout Tagout.

giúp hình thành một giải pháp khóa cơ học trực quan và có tổ chức.

Lắp đặt bằng keo 3M hoặc vít

Một trong những ưu điểm của PROLOCKEY ECL04 là khả năng lựa chọn phương pháp lắp đặt.

Lắp bằng keo dán 3M

Phương pháp này phù hợp trong trường hợp:

• Không muốn khoan lỗ trên bảng điện.
• Cần lắp đặt nhanh.
• Bề mặt lắp đặt phù hợp với keo công nghiệp.
• Muốn giảm thời gian thi công.

Người sử dụng cần vệ sinh sạch bề mặt trước khi dán để đảm bảo độ bám dính tốt.

Lắp bằng vít

Phương pháp cố định bằng vít phù hợp cho các vị trí cần độ chắc chắn cao hoặc sử dụng lâu dài.

Lắp bằng vít thường được lựa chọn cho:

• Tủ điện công nghiệp.
• Hệ thống vận hành thường xuyên.
• Nhà máy có chương trình LOTO cố định.
• Các điểm cô lập năng lượng được sử dụng định kỳ.

Tùy theo thiết kế thực tế của thiết bị, doanh nghiệp có thể lựa chọn phương án lắp đặt phù hợp.

Lỗ khóa đường kính 7 mm

PROLOCKEY ECL04 được thiết kế với lỗ khóa 7 mm, phù hợp để kết hợp với nhiều loại ổ khóa an toàn có đường kính càng khóa tương ứng.

Trong hệ thống Lockout Tagout, nên sử dụng ổ khóa an toàn chuyên dụng thay vì ổ khóa thông thường.

Ổ khóa LOTO thường được quản lý theo các nguyên tắc như:

• Một nhân viên – một ổ khóa – một chìa khóa.
• Chìa khóa được kiểm soát.
• Màu sắc có thể dùng để phân biệt bộ phận hoặc cá nhân.
• Trên ổ khóa có thể ghi tên, mã số hoặc thông tin người sử dụng.
• Chỉ người hoặc bộ phận được ủy quyền mới thực hiện tháo khóa theo quy trình của doanh nghiệp.

Khi kết hợp ECL04 với ổ khóa an toàn và thẻ cảnh báo, điểm cô lập trở nên rõ ràng hơn và dễ quản lý hơn.

Ứng dụng trong quy trình Lockout Tagout

PROLOCKEY ECL04 có thể được sử dụng như một phần trong chương trình LOTO điện.

Một quy trình tham khảo có thể bao gồm:

Bước 1: Thông báo

Thông báo cho các nhân viên liên quan rằng thiết bị sẽ được dừng để thực hiện bảo trì hoặc sửa chữa.

Bước 2: Dừng thiết bị

Thực hiện thao tác dừng máy theo đúng quy trình vận hành.

Bước 3: Cô lập nguồn năng lượng

Ngắt các nguồn điện hoặc nguồn năng lượng liên quan đến thiết bị.

Bước 4: Xác định điểm cần khóa

Xác định tay gạt, công tắc chuyển mạch hoặc cơ cấu điều khiển cần được khóa bằng PROLOCKEY ECL04.

Bước 5: Lắp thiết bị Lockout

Lắp hoặc sử dụng ECL04 tại vị trí đã được thiết kế để ngăn việc thay đổi trạng thái của công tắc hoặc tay gạt.

Bước 6: Gắn ổ khóa

Luồn càng ổ khóa an toàn qua lỗ khóa và khóa lại.

Bước 7: Gắn thẻ Tagout

Gắn thẻ cảnh báo như:

• DANGER – DO NOT OPERATE.
• KHÔNG ĐƯỢC VẬN HÀNH.
• ĐANG BẢO TRÌ.
• THIẾT BỊ ĐANG ĐƯỢC KHÓA.
• Không đóng điện.

Trên thẻ có thể ghi thêm:

• Họ tên người thực hiện.
• Bộ phận.
• Ngày thực hiện.
• Thời gian.
• Nội dung công việc.

Bước 8: Kiểm tra trạng thái cô lập

Trước khi bắt đầu bảo trì, cần kiểm tra theo quy trình an toàn của doanh nghiệp để xác nhận thiết bị đã được cô lập và không còn khả năng vận hành ngoài ý muốn.

Khả năng hoạt động trong môi trường công nghiệp

PROLOCKEY ECL04 có phạm vi nhiệt độ sử dụng từ -20°C đến +90°C, phù hợp với nhiều môi trường công nghiệp thông thường.

Sản phẩm có thể được ứng dụng trong:

• Nhà máy sản xuất.
• Nhà máy thực phẩm.
• Nhà máy điện tử.
• Nhà máy cơ khí.
• Xưởng sản xuất.
• Hệ thống tự động hóa.
• Tủ điện công nghiệp.
• Hệ thống HVAC.
• Trạm xử lý nước.
• Kho logistics.
• Nhà máy hóa chất.
• Nhà máy dầu khí.
• Công trình kỹ thuật.
• Hệ thống điện thương mại.

Việc lựa chọn thiết bị Lockout phù hợp cần dựa trên thiết kế thực tế của công tắc, tay gạt và điểm cô lập năng lượng.

Ưu điểm nổi bật của PROLOCKEY ECL04

Thiết kế chuyên dụng cho khóa điện công nghiệp

Sản phẩm được phát triển cho các ứng dụng cô lập nguồn điện và khóa cơ cấu điều khiển trong môi trường công nghiệp.

Đa năng và linh hoạt

Có thể ứng dụng cho tay gạt tủ điện, công tắc chuyển mạch và nhiều cơ cấu điều khiển phù hợp.

Đế nhựa ABS kỹ thuật

Mang lại khả năng cách điện, trọng lượng nhẹ và độ bền phù hợp với môi trường công nghiệp.

Cơ cấu khóa kim loại

Tăng khả năng cố định và hỗ trợ khóa cơ học chắc chắn.

Hai phương pháp lắp đặt

Có thể sử dụng keo dán 3M hoặc vít cố định tùy theo yêu cầu.

Dễ nhận biết

Màu vàng nổi bật giúp nhận diện nhanh thiết bị Lockout.

Kết hợp với ổ khóa và thẻ LOTO

Tạo thành một hệ thống quản lý an toàn trực quan tại điểm cô lập năng lượng.

Kích thước nhỏ gọn

Không chiếm nhiều diện tích trên bảng điện hoặc bề mặt thiết bị.

Phân biệt ECL04 với các thiết bị khóa điện khác

Trong danh mục khóa điện PROLOCKEY, mỗi model được thiết kế cho một nhóm ứng dụng riêng.

Do đó, ECL04 phù hợp hơn khi doanh nghiệp cần một giải pháp khóa dành cho các cơ cấu tay gạt hoặc tay vận hành cần được cố định ở trạng thái an toàn.

Lưu ý khi lựa chọn khóa điện ECL04

Trước khi đặt mua, nên kiểm tra thực tế vị trí cần khóa, bao gồm:

• Kích thước tay gạt.
• Khoảng cách giữa tay gạt và bề mặt tủ.
• Không gian xung quanh điểm khóa.
• Hướng chuyển động của công tắc.
• Khả năng cố định đế bằng keo hoặc vít.
• Đường kính càng của ổ khóa an toàn.
• Số lượng nhân viên cần thực hiện khóa.
• Quy trình Lockout Tagout hiện có của doanh nghiệp.

Trong trường hợp cần nhiều người cùng tham gia bảo trì, doanh nghiệp có thể cần kết hợp thêm khóa càng (Lockout Hasp) hoặc giải pháp khóa nhóm phù hợp.

Hướng dẫn sử dụng PROLOCKEY ECL04

Quá trình sử dụng cơ bản có thể thực hiện như sau:

Bước 1: Xác định vị trí tay gạt hoặc công tắc cần kiểm soát.

Bước 2: Lắp đế ECL04 bằng keo dán công nghiệp hoặc vít theo vị trí phù hợp.

Bước 3: Đưa cơ cấu khóa vào vị trí ngăn không cho công tắc hoặc tay gạt chuyển sang trạng thái vận hành.

Bước 4: Luồn ổ khóa an toàn qua lỗ khóa 7 mm.

Bước 5: Khóa ổ khóa và gắn thẻ cảnh báo Lockout Tagout.

Bước 6: Kiểm tra để đảm bảo cơ cấu điều khiển không thể vận hành khi khóa đang được lắp.

Việc lắp đặt cần được thực hiện phù hợp với cấu tạo thực tế của thiết bị. Doanh nghiệp nên xây dựng quy trình LOTO riêng cho từng máy móc hoặc hệ thống năng lượng.

PROLOCKEY ECL04 phù hợp với những doanh nghiệp nào?

Sản phẩm đặc biệt phù hợp với các doanh nghiệp đang xây dựng hoặc nâng cấp hệ thống quản lý an toàn lao động, bao gồm:

• Nhà máy sản xuất.
• Công ty cơ khí.
• Nhà máy chế biến.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy điện tử.
• Công ty bảo trì công nghiệp.
• Nhà thầu M&E.
• Đơn vị vận hành tòa nhà.
• Công ty năng lượng.
• Nhà máy xử lý nước.
• Nhà máy hóa chất.
• Khu công nghiệp.
• Trung tâm logistics.
• Công trình dầu khí và năng lượng.

Đối với các đơn vị có nhiều tủ điện và nhiều thiết bị cần bảo trì, việc chuẩn hóa thiết bị khóa như PROLOCKEY ECL04 giúp quá trình quản lý trở nên đồng bộ hơn.

Lợi ích khi xây dựng hệ thống Lockout Tagout đồng bộ

Một thiết bị khóa riêng lẻ chỉ là một phần của hệ thống an toàn. Hiệu quả cao hơn khi doanh nghiệp xây dựng một chương trình LOTO hoàn chỉnh.

Hệ thống có thể bao gồm:

• Ổ khóa an toàn.
• Thẻ Lockout Tagout.
• Khóa càng Hasp.
• Khóa MCB.
• Khóa MCCB.
• Khóa cầu dao.
• Khóa cầu chì.
• Khóa phích cắm điện.
• Khóa nút nhấn.
• Khóa van.
• Khóa cáp.
• Khóa đa năng.
• Tủ hoặc bảng quản lý Lockout Tagout.
• Bộ LOTO cá nhân.
• Bộ LOTO nhóm.

PROLOCKEY ECL04 đóng vai trò là một trong những thiết bị hỗ trợ cô lập và khóa các điểm điều khiển điện không phù hợp với các loại khóa aptomat thông thường.

Kết luận

PROLOCKEY ECL04 Multi-Functional Industrial Electrical Lockout là giải pháp khóa điện công nghiệp nhỏ gọn, linh hoạt và phù hợp cho các ứng dụng khóa tay gạt tủ điện dạng ngăn kéo, công tắc chuyển mạch và các cơ cấu điều khiển điện tương thích.

Với đế ABS750 bền chắc, cơ cấu khóa bằng kim loại, khả năng lắp đặt bằng keo 3M hoặc vít, lỗ khóa 7 mm và phạm vi nhiệt độ sử dụng -20°C đến +90°C, ECL04 là một lựa chọn đáng cân nhắc khi xây dựng hệ thống Lockout Tagout – LOTO trong nhà máy và môi trường công nghiệp.

Việc kết hợp PROLOCKEY ECL04 + ổ khóa an toàn + thẻ cảnh báo Lockout Tagout giúp tạo ra điểm kiểm soát trực quan, hạn chế nguy cơ vận hành thiết bị ngoài ý muốn trong quá trình bảo trì.

Đối với doanh nghiệp đang cần chuẩn hóa giải pháp khóa an toàn điện, khóa tủ điện, khóa công tắc chuyển mạch và thiết bị Lockout Tagout, PROLOCKEY ECL04 là một trong những model đa năng phù hợp để bổ sung vào hệ thống thiết bị an toàn công nghiệp.
