Khóa điện công nghiệp đa năng PROLOCKEY ECL03 – Giải pháp khóa cửa tủ điện, tay nắm và tủ điện hạ áp

Khóa điện công nghiệp đa năng PROLOCKEY ECL03 – Giải pháp khóa cửa tủ điện, tay nắm và tủ điện hạ áp

PROLOCKEY ECL03 là thiết bị khóa điện công nghiệp đa năng – Multi-Functional Industrial Electrical Lockout, được thiết kế để hỗ trợ cô lập và khóa an toàn các vị trí như cửa tủ điện, lỗ tay nắm thiết bị điện, tay điều khiển và tủ điện hạ áp dạng ngăn kéo trong quá trình bảo trì, sửa chữa và kiểm tra hệ thống.

Sản phẩm thuộc hệ thống Lockout Tagout (LOTO), sử dụng đế bằng nhựa kỹ thuật ABS độ bền cao kết hợp với tay khóa kim loại. Đế có thể được cố định trên bề mặt thiết bị bằng keo 3M hoặc vít, tạo thành một điểm khóa chuyên dụng để kết hợp cùng ổ khóa an toàn và thẻ cảnh báo.

PROLOCKEY ECL03 là lựa chọn phù hợp cho nhà máy, xưởng sản xuất, phòng kỹ thuật, hệ thống phân phối điện và các doanh nghiệp cần tăng cường kiểm soát an toàn khi thực hiện bảo trì trên tủ điện, thiết bị đóng cắt và hệ thống điện hạ áp.

PROLOCKEY ECL03 là gì?

Trong môi trường công nghiệp, các tủ điện, tủ điều khiển và thiết bị phân phối điện thường có cửa, tay nắm hoặc cơ cấu thao tác có thể được mở hoặc vận hành bởi nhiều người.

Trong thời gian bảo trì, sửa chữa hoặc kiểm tra thiết bị, việc một người không liên quan mở tủ, thao tác tay nắm hoặc đưa thiết bị trở lại trạng thái vận hành có thể tạo ra những rủi ro không mong muốn.

Khóa điện công nghiệp đa năng PROLOCKEY ECL03 được sử dụng như một giải pháp tạo điểm khóa vật lý tại vị trí cần kiểm soát.

Sau khi thiết bị đã được cô lập theo quy trình an toàn, ECL03 có thể được kết hợp với:

• Ổ khóa an toàn LOTO.
• Thẻ cảnh báo Lockout Tagout.
• Hệ thống khóa cá nhân.
• Khóa càng Lockout Hasp khi phù hợp.
• Quy trình cấp phép công việc Permit To Work – PTW.
• Quy trình cô lập năng lượng của doanh nghiệp.

Mục tiêu là giúp hạn chế việc tiếp cận, mở hoặc thao tác trái phép đối với thiết bị trong thời gian đang thực hiện công việc kỹ thuật.

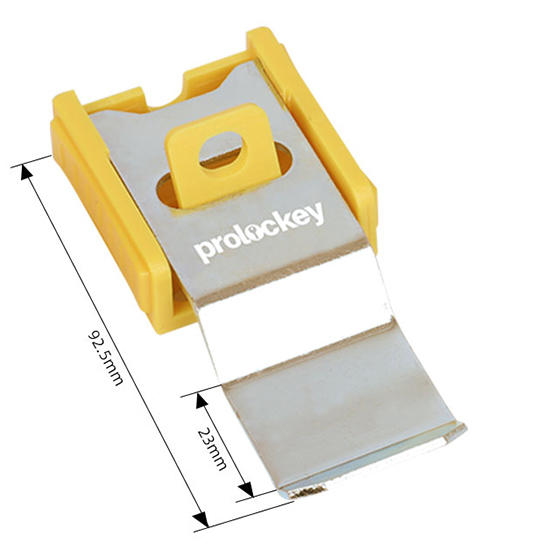

Thông số kỹ thuật PROLOCKEY ECL03

Lưu ý: Khả năng sử dụng thực tế phụ thuộc vào hình dạng, kích thước, vị trí lắp đặt và hành trình hoạt động của cửa hoặc tay nắm thiết bị.

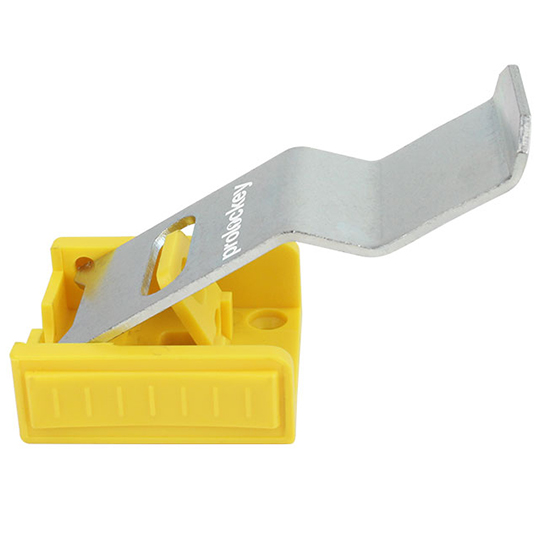

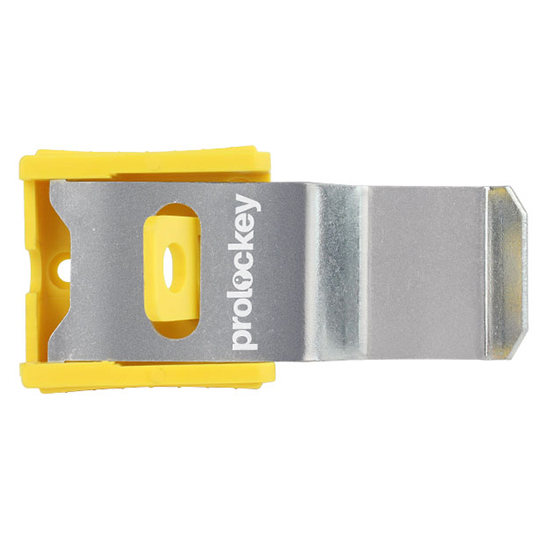

Đặc điểm cấu tạo của khóa điện PROLOCKEY ECL03

PROLOCKEY ECL03 được thiết kế theo cấu trúc gồm phần đế cố định và cơ cấu tay khóa.

Thiết kế này cho phép người sử dụng bố trí thiết bị tại các vị trí phù hợp trên:

• Cửa tủ điện.
• Tay nắm cửa tủ.
• Lỗ tay nắm thiết bị điện.
• Cơ cấu điều khiển.
• Tủ điện hạ áp dạng ngăn kéo.
• Một số điểm cần cô lập và kiểm soát thao tác khác.

Đế nhựa kỹ thuật ABS750

Phần thân và đế của ECL03 được sản xuất từ nhựa kỹ thuật ABS750.

Vật liệu này mang lại nhiều ưu điểm trong môi trường công nghiệp như:

• Trọng lượng nhẹ.
• Độ bền cơ học tốt.
• Khả năng chịu va đập.
• Phù hợp cho ứng dụng trong môi trường công nghiệp.
• Có đặc tính cách điện.
• Màu vàng dễ nhận biết.

Màu sắc nổi bật cũng giúp người lao động dễ dàng nhận biết vị trí đang được áp dụng biện pháp Lockout Tagout.

Tay khóa kim loại

Cơ cấu tay khóa được sử dụng để tạo điểm chặn hoặc điểm khóa tại vị trí cần kiểm soát.

Sau khi lắp đặt đúng vị trí, người sử dụng có thể kết hợp với ổ khóa an toàn để duy trì trạng thái khóa trong thời gian thực hiện công việc.

Thiết kế của ECL03 hướng đến các ứng dụng cần ngăn chặn việc:

• Mở cửa tủ trái phép.
• Thao tác tay nắm.
• Tiếp cận một số vị trí điều khiển.
• Đưa tủ hoặc ngăn kéo về trạng thái vận hành khi chưa hoàn thành công việc.

Ứng dụng khóa cửa tủ điện

Một trong những ứng dụng quan trọng của PROLOCKEY ECL03 là hỗ trợ khóa và kiểm soát việc mở cửa tủ điện.

Trong quá trình bảo trì, bên trong tủ điện có thể đang diễn ra các công việc như:

• Kiểm tra hệ thống dây dẫn.
• Vệ sinh thiết bị.
• Thay thế linh kiện.
• Kiểm tra contactor.
• Bảo trì MCCB hoặc MCB.
• Kiểm tra relay.
• Bảo trì biến tần.
• Kiểm tra PLC.
• Đấu nối hoặc thay thế thiết bị điện.

Trong những trường hợp này, doanh nghiệp cần có biện pháp kiểm soát để tránh việc người không có nhiệm vụ tự ý tiếp cận hoặc thao tác vào hệ thống.

PROLOCKEY ECL03 có thể được bố trí tại vị trí phù hợp trên cửa hoặc tay nắm để kết hợp cùng hệ thống khóa LOTO.

Khóa lỗ tay nắm và cơ cấu điều khiển

Nhiều loại tủ điện công nghiệp được thiết kế với tay nắm hoặc cơ cấu thao tác dạng lỗ, tay gạt hoặc vị trí điều khiển cơ khí.

Nếu những vị trí này không được kiểm soát trong quá trình bảo trì, thiết bị có thể bị:

• Mở ngoài ý muốn.
• Đóng lại khi nhân viên đang thao tác.
• Thao tác bởi người không được phân công.
• Khởi động hoặc thay đổi trạng thái vận hành trái quy trình.

PROLOCKEY ECL03 giúp bổ sung một giải pháp khóa vật lý để kiểm soát các vị trí phù hợp với thiết kế của sản phẩm.

Trước khi lựa chọn và lắp đặt, cần khảo sát thực tế:

• Hình dạng tay nắm.
• Kích thước lỗ.
• Khoảng cách giữa các bộ phận.
• Hướng chuyển động.
• Không gian dành cho ổ khóa.
• Vị trí lắp đặt đế.

Ứng dụng cho tủ điện hạ áp dạng ngăn kéo

Tủ điện hạ áp dạng ngăn kéo thường được sử dụng trong nhiều hệ thống công nghiệp để quản lý và phân phối nguồn điện cho các khu vực hoặc thiết bị khác nhau.

Trong quá trình bảo trì, việc kiểm soát trạng thái của ngăn kéo là một phần quan trọng trong quy trình an toàn.

PROLOCKEY ECL03 có thể được ứng dụng tại các vị trí phù hợp để hỗ trợ:

• Kiểm soát việc thao tác ngăn kéo.
• Hạn chế truy cập trái phép.
• Tạo điểm khóa an toàn.
• Hỗ trợ quản lý trạng thái bảo trì.
• Kết hợp với thẻ cảnh báo LOTO.

Việc sử dụng thiết bị khóa cần được thực hiện theo đúng thiết kế thực tế của tủ và quy trình kỹ thuật của doanh nghiệp.

Tại sao cần sử dụng Lockout Tagout cho tủ điện?

Trong công nghiệp, một hệ thống có thể được vận hành bởi nhiều bộ phận khác nhau.

Ví dụ:

• Bộ phận sản xuất.
• Bộ phận vận hành.
• Bộ phận bảo trì.
• Bộ phận điện.
• Nhà thầu bên ngoài.
• Nhân viên quản lý.

Khi một kỹ thuật viên đang thực hiện công việc bên trong hoặc xung quanh thiết bị, những người khác có thể không biết thiết bị đang được bảo trì.

Nếu không có biện pháp nhận diện và khóa phù hợp, nguy cơ thao tác nhầm có thể tăng lên.

Hệ thống Lockout Tagout giúp doanh nghiệp thiết lập một quy trình rõ ràng để:

1. Xác định nguồn năng lượng.
2. Dừng thiết bị.
3. Cô lập nguồn năng lượng.
4. Khóa điểm cô lập.
5. Gắn thẻ cảnh báo.
6. Kiểm tra tình trạng cô lập.
7. Thực hiện công việc.
8. Chỉ tháo khóa theo quy trình đã được phê duyệt.

PROLOCKEY ECL03 là một trong các thiết bị có thể được sử dụng để hỗ trợ quá trình kiểm soát và khóa các vị trí điện hoặc cơ cấu liên quan.

Ưu điểm nổi bật của PROLOCKEY ECL03

Thiết kế đa năng

Không giống một số thiết bị chỉ dành cho một loại công tắc cụ thể, ECL03 thuộc nhóm khóa điện đa năng.

Thiết bị phù hợp cho các ứng dụng như:

• Cửa tủ điện.
• Lỗ tay nắm.
• Tay điều khiển phù hợp.
• Tủ điện hạ áp.
• Một số cơ cấu đóng mở và điều khiển.

Khả năng ứng dụng linh hoạt giúp doanh nghiệp có thêm lựa chọn khi gặp các thiết bị không thể sử dụng khóa tiêu chuẩn.

Lắp đặt linh hoạt

PROLOCKEY ECL03 hỗ trợ hai phương pháp cố định chính.

Lắp đặt bằng keo 3M

Phương pháp này phù hợp khi:

• Không muốn khoan tủ điện.
• Cần triển khai nhanh.
• Cần bổ sung hệ thống LOTO cho thiết bị hiện có.
• Bề mặt lắp đặt phù hợp với phương pháp dán.

Lắp đặt bằng vít

Lắp đặt bằng vít phù hợp với các vị trí cần cố định lâu dài hoặc có yêu cầu cao hơn về độ ổn định cơ khí.

Việc lựa chọn phương pháp lắp đặt nên dựa trên điều kiện thực tế của thiết bị.

Dễ dàng nhận diện

Màu vàng của phần đế giúp người sử dụng dễ dàng nhận biết thiết bị khóa.

Trong môi trường có nhiều:

• Dây cáp.
• Thiết bị điện.
• Công tắc.
• Tủ điều khiển.
• Hệ thống máy móc.

việc nhận diện nhanh vị trí đang áp dụng Lockout Tagout có ý nghĩa quan trọng đối với công tác quản lý an toàn.

Kết hợp với ổ khóa an toàn

PROLOCKEY ECL03 có đường kính lỗ khóa 7 mm.

Người sử dụng có thể lựa chọn ổ khóa an toàn có kích thước càng khóa phù hợp.

Trong một hệ thống LOTO chuyên nghiệp, mỗi nhân viên thực hiện công việc có thể sử dụng ổ khóa được quản lý riêng theo quy trình của doanh nghiệp.

Điều này giúp tăng khả năng:

• Xác định trách nhiệm.
• Quản lý người thực hiện công việc.
• Kiểm soát thời điểm tháo khóa.
• Hạn chế việc tháo khóa bởi người không có thẩm quyền.

Hướng dẫn sử dụng PROLOCKEY ECL03 trong hệ thống LOTO

Dưới đây là quy trình tham khảo. Doanh nghiệp cần xây dựng quy trình chính thức phù hợp với loại máy móc, mức độ nguy hiểm và yêu cầu quản lý của mình.

Bước 1: Chuẩn bị công việc

Xác định:

• Thiết bị cần bảo trì.
• Phạm vi công việc.
• Người thực hiện.
• Các nguồn năng lượng liên quan.
• Các điểm cần khóa.

Bước 2: Thông báo

Thông báo cho nhân viên vận hành và những người có liên quan rằng thiết bị sẽ được dừng để thực hiện công việc.

Bước 3: Dừng thiết bị

Thực hiện đúng quy trình dừng máy hoặc hệ thống.

Bước 4: Cô lập năng lượng

Ngắt và cô lập các nguồn năng lượng liên quan theo quy trình đã được phê duyệt.

Không chỉ nguồn điện, tùy loại thiết bị còn có thể cần xem xét:

• Khí nén.
• Thủy lực.
• Cơ năng.
• Nhiệt năng.
• Năng lượng tích trữ.
• Các nguồn năng lượng nguy hiểm khác.

Bước 5: Lắp PROLOCKEY ECL03

Lắp thiết bị tại vị trí phù hợp đã được khảo sát trước.

Đảm bảo cơ cấu khóa có thể ngăn chặn thao tác không mong muốn theo thiết kế ứng dụng.

Bước 6: Gắn ổ khóa và thẻ cảnh báo

Sử dụng ổ khóa an toàn tương thích với lỗ khóa 7 mm.

Gắn thẻ cảnh báo để cung cấp thông tin cho những người xung quanh.

Bước 7: Xác minh trạng thái an toàn

Trước khi bắt đầu công việc, cần thực hiện bước xác minh theo quy trình an toàn của doanh nghiệp.

Bước 8: Hoàn thành và tháo khóa

Sau khi công việc hoàn tất, kiểm tra khu vực và chỉ tháo khóa theo đúng quy trình được quy định.

Kết hợp PROLOCKEY ECL03 với các thiết bị LOTO khác

Để đạt hiệu quả quản lý tốt hơn, ECL03 có thể được sử dụng cùng nhiều thiết bị Lockout Tagout khác.

Ổ khóa an toàn LOTO

Ổ khóa an toàn được sử dụng để duy trì trạng thái khóa.

Khi lựa chọn cần quan tâm đến:

• Đường kính càng khóa.
• Vật liệu khóa.
• Khả năng cách điện khi cần thiết.
• Hệ thống chìa khóa.
• Mã số nhận diện.

Thẻ cảnh báo Lockout Tagout

Thẻ cảnh báo giúp truyền đạt rõ ràng trạng thái thiết bị.

Một số nội dung phổ biến gồm:

• DANGER.
• DO NOT OPERATE.
• KHÔNG VẬN HÀNH.
• Tên người khóa.
• Bộ phận.
• Thời gian thực hiện.
• Thông tin liên hệ.

Khóa càng Lockout Hasp

Trong trường hợp nhiều người cùng tham gia công việc, có thể sử dụng giải pháp khóa nhiều người phù hợp với quy trình LOTO của doanh nghiệp.

Khóa aptomat

Đối với điểm cô lập nguồn điện, có thể sử dụng thêm:

• Khóa MCB.
• Khóa MCCB.
• Khóa aptomat dạng kẹp.
• Khóa aptomat chuyên dụng.

Khóa công tắc và nút nhấn

Đối với từng loại thiết bị cụ thể, có thể lựa chọn:

• Khóa nút nhấn.
• Khóa nút dừng khẩn.
• Khóa công tắc xoay.
• Khóa công tắc điện.
• Khóa tay gạt.
• Khóa đa năng ECL.

Việc sử dụng đúng loại khóa theo hình dạng thực tế của thiết bị sẽ giúp hệ thống LOTO hiệu quả hơn.

Ứng dụng PROLOCKEY ECL03 trong các ngành công nghiệp

Nhà máy sản xuất

Sản phẩm có thể được ứng dụng tại:

• Nhà máy cơ khí.
• Nhà máy thực phẩm.
• Nhà máy bao bì.
• Nhà máy nhựa.
• Nhà máy dệt may.
• Nhà máy giấy.
• Nhà máy điện tử.

Hệ thống điện công nghiệp

Phù hợp với các khu vực:

• Tủ phân phối điện.
• Tủ điều khiển.
• Tủ MCC.
• Tủ điều khiển động cơ.
• Tủ PLC.
• Tủ điện hạ áp.
• Hệ thống switchgear.

Dự án xây dựng và công trình

Trong các dự án có nhiều nhà thầu cùng làm việc, việc khóa và nhận diện thiết bị đang bảo trì giúp tăng cường khả năng quản lý.

Bảo trì thiết bị

ECL03 có thể được đưa vào bộ dụng cụ LOTO của đội bảo trì để sử dụng tại các điểm cần khóa không phù hợp với thiết bị khóa tiêu chuẩn.

So sánh PROLOCKEY ECL03 với các loại khóa điện chuyên dụng

Điểm mạnh của ECL03 là khả năng ứng dụng tại các vị trí có hình dạng hoặc cơ cấu khác nhau. Tuy nhiên, trước khi triển khai hàng loạt, nên thử lắp đặt trên thiết bị thực tế để xác nhận khả năng tương thích.

Những lưu ý khi lựa chọn PROLOCKEY ECL03

Trước khi mua và lắp đặt, doanh nghiệp nên khảo sát:

1. Kích thước cửa hoặc tay nắm

Cần đo:

• Chiều rộng.
• Chiều cao.
• Khoảng cách giữa các vị trí.
• Không gian xung quanh.

2. Hướng hoạt động

Xác định:

• Cửa mở theo hướng nào.
• Tay nắm quay như thế nào.
• Cơ cấu có hành trình bao nhiêu.

3. Vị trí lắp đặt

Đảm bảo khi lắp ECL03:

• Không làm ảnh hưởng đến các thiết bị khác.
• Không cản trở hoạt động bình thường khi không khóa.
• Có đủ không gian cho ổ khóa.
• Thiết bị có thể tạo hiệu quả khóa mong muốn.

4. Tình trạng bề mặt

Nếu sử dụng keo 3M, cần đảm bảo bề mặt:

• Sạch.
• Khô.
• Phù hợp với phương pháp kết dính.

Nếu cần độ ổn định lâu dài, nên đánh giá phương án bắt vít theo điều kiện thực tế.

Câu hỏi thường gặp về PROLOCKEY ECL03

PROLOCKEY ECL03 dùng để khóa gì?

Sản phẩm được thiết kế cho các ứng dụng như khóa cửa tủ, lỗ tay nắm thiết bị điện, một số cơ cấu điều khiển và tủ điện hạ áp dạng ngăn kéo, tùy thuộc vào cấu hình thực tế.

ECL03 có thể dùng cho mọi loại cửa tủ điện không?

Không nên mặc định như vậy. Cần kiểm tra kích thước, cấu tạo cửa, tay nắm, khoảng cách và vị trí lắp đặt trước khi lựa chọn.

Sản phẩm được làm từ vật liệu gì?

Phần thân sử dụng nhựa kỹ thuật ABS750.

Nhiệt độ sử dụng là bao nhiêu?

Theo thông số sản phẩm, nhiệt độ làm việc là -20°C đến +90°C.

Đường kính lỗ khóa là bao nhiêu?

Lỗ khóa có đường kính 7 mm.

Có thể lắp bằng keo không?

Có. Thiết bị có thể được cố định bằng keo 3M hoặc vít, tùy theo điều kiện lắp đặt.

Có thể dùng chung với ổ khóa an toàn không?

Có. Cần lựa chọn ổ khóa có càng khóa tương thích với lỗ khóa 7 mm của thiết bị.

Kết luận

PROLOCKEY ECL03 Multi-Functional Industrial Electrical Lockout là giải pháp khóa điện công nghiệp đa năng dành cho các ứng dụng như khóa cửa tủ điện, lỗ tay nắm, cơ cấu điều khiển và tủ điện hạ áp dạng ngăn kéo.

Với thân làm từ nhựa kỹ thuật ABS750, nhiệt độ sử dụng -20°C đến +90°C, kích thước gọn nhẹ, lỗ khóa 7 mm và khả năng cố định bằng keo 3M hoặc vít, ECL03 là một lựa chọn hữu ích trong hệ thống Lockout Tagout tại nhà máy và các công trình công nghiệp.

Khi được lựa chọn đúng vị trí và kết hợp với ổ khóa an toàn, thẻ cảnh báo cùng quy trình LOTO phù hợp, PROLOCKEY ECL03 hỗ trợ doanh nghiệp tăng cường kiểm soát việc tiếp cận và thao tác thiết bị trong quá trình bảo trì, sửa chữa và kiểm tra.
