Giới thiệu khóa điện công nghiệp đa năng PROLOCKEY ECL01

PROLOCKEY ECL01 Multi-Functional Industrial Electrical Lockout là thiết bị khóa cô lập nguồn điện đa năng, được thiết kế để sử dụng trong hệ thống Lockout Tagout – LOTO tại nhà máy, xưởng sản xuất, tủ điện và các hệ thống thiết bị công nghiệp.

Sản phẩm đặc biệt phù hợp để khóa các loại công tắc xoay, núm điều khiển, công tắc chuyển mạch, tay gạt và một số cơ cấu vận hành điện nhằm ngăn chặn việc thao tác, khởi động hoặc cấp nguồn ngoài ý muốn trong quá trình bảo trì và sửa chữa.

PROLOCKEY ECL01 sử dụng thiết kế gồm đế cố định bằng nhựa kỹ thuật ABS màu vàng và tay khóa bằng kim loại mạ crom. Sau khi đế được cố định trên bề mặt tủ điện hoặc bảng điều khiển, tay khóa sẽ được bố trí để chặn hoặc giữ cơ cấu vận hành tại vị trí cần cô lập. Người sử dụng sau đó kết hợp thiết bị với ổ khóa an toàn và thẻ cảnh báo Lockout Tagout để hoàn tất quá trình khóa.

Đây là một giải pháp linh hoạt cho những vị trí mà các loại khóa aptomat, khóa nút nhấn hoặc khóa công tắc tiêu chuẩn không thể đáp ứng.

PROLOCKEY ECL01 là gì?

PROLOCKEY ECL01 là dòng khóa điện công nghiệp đa năng, thuộc nhóm thiết bị Electrical Lockout Device trong hệ thống Lockout Tagout.

Thiết bị được sử dụng để tạo ra một rào cản cơ học ngăn người vận hành thay đổi trạng thái của công tắc hoặc cơ cấu điều khiển điện.

Trong thực tế, hệ thống điện công nghiệp có rất nhiều loại thiết bị khác nhau như:

• Công tắc xoay.
• Nút điều khiển.
• Công tắc chuyển mạch.
• Tay gạt.
• Công tắc trên bảng điều khiển.
• Tay vận hành trên tủ điện.
• Thiết bị đóng cắt có hình dạng đặc biệt.
• Các cơ cấu điều khiển không phù hợp với khóa breaker lockout thông thường.

Với những trường hợp này, doanh nghiệp cần một giải pháp khóa linh hoạt hơn.

PROLOCKEY ECL01 được thiết kế theo nguyên lý sử dụng đế cố định kết hợp với tay khóa cơ khí, giúp người sử dụng có thể bố trí thiết bị theo hình dạng và vị trí của công tắc.

Dòng sản phẩm có nhiều kiểu tay khóa khác nhau, bao gồm ECL01 đến ECL07, giúp mở rộng khả năng ứng dụng trên nhiều dạng thiết bị điện.

Vai trò của khóa điện đa năng trong hệ thống Lockout Tagout

Trong quá trình bảo trì máy móc, một trong những nguy cơ nghiêm trọng nhất là thiết bị bị cấp điện hoặc khởi động lại khi nhân viên vẫn đang thực hiện công việc.

Một người có thể nhìn thấy công tắc đang ở trạng thái OFF và cho rằng thiết bị có thể được bật lại. Tuy nhiên, bên trong máy có thể vẫn đang có:

• Nhân viên sửa chữa.
• Kỹ thuật viên kiểm tra.
• Công nhân vệ sinh.
• Nhân viên thay thế linh kiện.
• Đội bảo trì cơ khí hoặc điện.

Nếu nguồn điện được cấp lại ngoài ý muốn, nguy cơ tai nạn có thể xảy ra ngay lập tức.

Quy trình Lockout Tagout giúp kiểm soát tình trạng này bằng cách thực hiện các bước cơ bản:

1. Xác định nguồn năng lượng cần cô lập.
2. Tắt thiết bị theo quy trình.
3. Cô lập nguồn năng lượng.
4. Khóa cơ cấu vận hành.
5. Gắn thẻ cảnh báo.
6. Kiểm tra trạng thái cô lập.
7. Chỉ người được phép mới có quyền tháo khóa.

PROLOCKEY ECL01 hỗ trợ thực hiện bước khóa cơ cấu điều khiển điện, đặc biệt tại các vị trí có hình dạng hoặc thiết kế không phù hợp với các thiết bị khóa chuyên dụng thông thường.

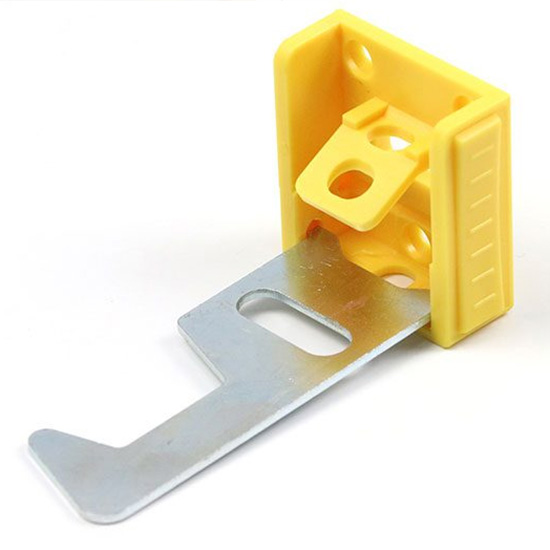

Thiết kế đa năng với đế ABS và tay khóa kim loại

Cấu tạo chính của PROLOCKEY ECL01 gồm hai bộ phận quan trọng.

Đế cố định bằng nhựa kỹ thuật ABS

Phần đế được sản xuất từ nhựa kỹ thuật ABS750 màu vàng.

Vật liệu ABS được lựa chọn nhằm đáp ứng các yêu cầu sử dụng trong môi trường công nghiệp như:

• Độ bền cơ học tốt.
• Khả năng chống va đập.
• Trọng lượng nhẹ.
• Độ bền trong quá trình sử dụng.
• Khả năng cách điện của phần thân nhựa.
• Dễ dàng nhận diện nhờ màu vàng nổi bật.

Theo thông số sản phẩm, thiết bị có thể hoạt động trong khoảng nhiệt độ từ -20°C đến +90°C.

Màu vàng cũng là màu có khả năng nhận diện cao trong môi trường công nghiệp, giúp nhân viên dễ dàng nhận biết vị trí đang được áp dụng biện pháp Lockout Tagout.

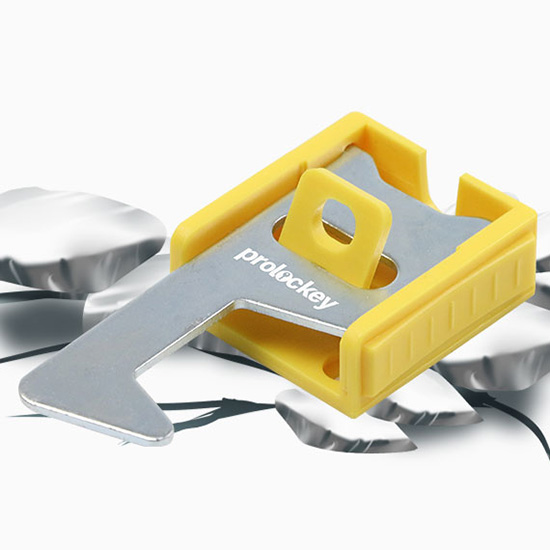

Tay khóa bằng kim loại mạ crom

Bộ phận tay khóa được sản xuất bằng vật liệu kim loại và xử lý bề mặt mạ crom.

PROLOCKEY cung cấp nhiều hình dạng tay khóa khác nhau từ ECL01 đến ECL07.

Điều này giúp thiết bị có thể được lựa chọn theo:

• Hình dạng công tắc.
• Vị trí lắp đặt.
• Khoảng cách giữa điểm cố định và cơ cấu điều khiển.
• Hướng vận hành của công tắc.
• Không gian bên trong hoặc trên bề mặt tủ điện.

Trong một số trường hợp đặc biệt, kiểu tay khóa cũng có thể được lựa chọn hoặc thiết kế phù hợp hơn với yêu cầu ứng dụng thực tế.

PROLOCKEY ECL01 phù hợp khóa những thiết bị nào?

PROLOCKEY ECL01 được sử dụng chủ yếu cho các vị trí cần kiểm soát cơ cấu vận hành điện.

Các ứng dụng điển hình gồm:

Khóa núm xoay

Nhiều tủ điện sử dụng công tắc dạng núm xoay để lựa chọn:

• ON/OFF.
• AUTO/MANUAL.
• LOCAL/REMOTE.
• START/STOP.
• Các chế độ vận hành khác.

Thiết bị ECL01 có thể được bố trí phù hợp để ngăn việc xoay hoặc thay đổi vị trí của núm điều khiển.

Khóa công tắc chuyển mạch

Các loại selector switch và changeover switch thường có nhiều vị trí vận hành.

Trong quá trình bảo trì, một số vị trí có thể cần được giữ cố định nhằm hạn chế thao tác trái phép.

Khóa công tắc trên bảng điều khiển

Trong hệ thống máy móc, bảng điều khiển có thể bao gồm nhiều công tắc với hình dạng đặc biệt.

ECL01 cung cấp một giải pháp khóa linh hoạt hơn so với các loại khóa được thiết kế riêng cho một kích thước công tắc.

Khóa thiết bị điện có hình dạng đặc biệt

Đây là một trong những ứng dụng quan trọng của dòng ECL.

Những thiết bị:

• Không tương thích với khóa MCB.
• Không phù hợp với khóa MCCB.
• Không sử dụng được khóa nút nhấn.
• Có tay gạt hoặc cơ cấu điều khiển đặc biệt.

có thể cần sử dụng hệ thống khóa đa năng như PROLOCKEY ECL01.

Hệ thống ECL01 – ECL07 với nhiều kiểu tay khóa

Dòng khóa điện công nghiệp đa năng PROLOCKEY không chỉ bao gồm một cấu hình duy nhất.

Tùy thuộc vào hình dạng của tay khóa, sản phẩm được phân thành nhiều model:

Các model sử dụng cấu trúc đế tương tự nhưng khác nhau về chiều dài hoặc hình dạng tay khóa.

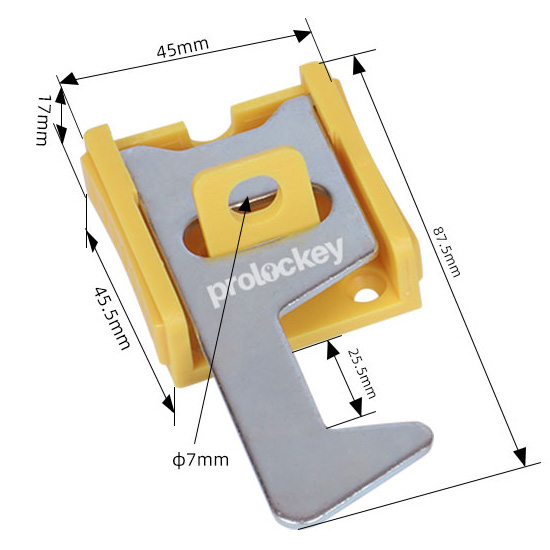

Thông số cơ bản của dòng sản phẩm:

• Chiều dài đế: 45.5 mm.
• Chiều rộng thân: 45 mm.
• Chiều cao thân: 17 mm.
• Đường kính lỗ khóa: 7 mm.
• Nhiệt độ sử dụng: -20°C đến +90°C.
• Màu sắc đế: Vàng.
• Vật liệu đế: ABS750.

Việc có nhiều lựa chọn giúp bộ phận an toàn và bảo trì dễ dàng lựa chọn cấu hình phù hợp với từng loại công tắc.

Thông số kỹ thuật PROLOCKEY ECL01

Lắp đặt linh hoạt bằng keo 3M hoặc vít

Một ưu điểm quan trọng của PROLOCKEY ECL01 là khả năng lựa chọn phương thức lắp đặt.

Thiết bị có thể được cố định trên bảng điều khiển hoặc tủ điện bằng:

Keo dán 3M

Phương án này phù hợp với những vị trí cần lắp đặt nhanh và có bề mặt phù hợp.

Việc sử dụng đế cố định giúp người vận hành có thể thực hiện thao tác khóa nhanh hơn trong các lần Lockout Tagout tiếp theo.

Cố định bằng vít

Đối với những vị trí yêu cầu độ ổn định lâu dài hoặc môi trường có điều kiện vận hành khắc nghiệt, có thể lựa chọn phương án lắp đặt bằng vít phù hợp với cấu tạo thiết bị.

Việc lựa chọn phương pháp lắp đặt cần dựa trên:

• Bề mặt thực tế.
• Kết cấu tủ điện.
• Mức độ sử dụng.
• Môi trường làm việc.
• Quy trình kỹ thuật của doanh nghiệp.

Hướng dẫn sử dụng khóa điện đa năng PROLOCKEY ECL01

Để sử dụng thiết bị hiệu quả trong quy trình LOTO, người vận hành có thể thực hiện theo các bước cơ bản sau.

Bước 1: Xác định nguồn năng lượng

Trước tiên cần xác định đúng thiết bị và nguồn năng lượng cần cô lập.

Không nên chỉ dựa vào nhãn hoặc sơ đồ nếu chưa xác minh chính xác.

Bước 2: Tắt thiết bị

Đưa công tắc hoặc cơ cấu điều khiển về trạng thái yêu cầu theo quy trình Lockout Tagout.

Bước 3: Lắp hoặc sử dụng đế cố định

Đế ECL được bố trí tại vị trí phù hợp trên bảng điều khiển hoặc tủ điện.

Bước 4: Điều chỉnh tay khóa

Lựa chọn và bố trí tay khóa sao cho cơ cấu vận hành không thể bị xoay, gạt hoặc thay đổi trạng thái ngoài ý muốn.

Bước 5: Gắn ổ khóa an toàn

Sau khi tay khóa ở vị trí chính xác, luồn ổ khóa an toàn qua lỗ khóa đường kính phù hợp.

PROLOCKEY ECL01 có lỗ khóa khoảng 7 mm, do đó cần lựa chọn ổ khóa có kích thước càng phù hợp.

Bước 6: Gắn thẻ cảnh báo

Gắn thẻ Lockout Tagout với các nội dung như:

• DANGER.
• DO NOT OPERATE.
• LOCKED OUT.
• KHÔNG ĐƯỢC VẬN HÀNH.
• Tên người thực hiện.
• Thời gian khóa.
• Thông tin liên hệ theo quy định nội bộ.

Bước 7: Kiểm tra trạng thái cô lập

Trước khi bắt đầu công việc, phải xác minh thiết bị đã được cô lập theo đúng quy trình an toàn của doanh nghiệp.

Ứng dụng trong nhà máy và hệ thống điện công nghiệp

PROLOCKEY ECL01 có thể được sử dụng trong nhiều lĩnh vực.

Nhà máy sản xuất

Các dây chuyền tự động thường có nhiều bảng điều khiển và công tắc lựa chọn chế độ.

Khóa điện đa năng giúp ngăn việc thay đổi trạng thái thiết bị trong quá trình sửa chữa.

Tủ điện và hệ thống phân phối

Sản phẩm có thể được bố trí tại các:

• Tủ điều khiển.
• Tủ điện máy.
• Bảng điều khiển.
• Tủ MCC.
• Hệ thống điện công nghiệp.

Ngành dầu khí và năng lượng

Những môi trường yêu cầu quản lý nghiêm ngặt các nguồn năng lượng thường cần nhiều loại thiết bị LOTO khác nhau để phù hợp với từng vị trí vận hành.

Nhà máy hóa chất

Trong môi trường có máy bơm, động cơ, hệ thống điều khiển và thiết bị xử lý tự động, việc kiểm soát trạng thái thiết bị khi bảo trì đóng vai trò quan trọng.

Ngành thực phẩm và đồ uống

Các dây chuyền đóng gói, chế biến và sản xuất cần thực hiện bảo trì định kỳ.

Lockout Tagout giúp hỗ trợ kiểm soát việc khởi động thiết bị trong thời gian kỹ thuật viên làm việc.

Công trình M&E và HVAC

Thiết bị có thể được sử dụng trên các bảng điều khiển của:

• Hệ thống điều hòa.
• Quạt công nghiệp.
• Máy bơm.
• Hệ thống thông gió.
• Thiết bị cơ điện.

Ưu điểm nổi bật của PROLOCKEY ECL01

Thiết kế đa năng

Có thể sử dụng cho nhiều loại công tắc và cơ cấu điều khiển điện.

Nhiều lựa chọn tay khóa

Dòng sản phẩm từ ECL01 đến ECL07 giúp đáp ứng nhiều kích thước và vị trí ứng dụng.

Đế ABS750 bền chắc

Vật liệu nhựa kỹ thuật phù hợp cho môi trường công nghiệp.

Tay khóa kim loại mạ crom

Tăng độ cứng và khả năng giữ cơ cấu điều khiển.

Lắp đặt linh hoạt

Có thể sử dụng keo dán 3M hoặc phương pháp cố định bằng vít tùy điều kiện thực tế.

Nhận diện dễ dàng

Màu vàng giúp tăng khả năng quan sát và nhận biết khu vực đang được khóa.

Tương thích với ổ khóa LOTO

Lỗ khóa 7 mm cho phép kết hợp với các loại ổ khóa an toàn có kích thước càng khóa phù hợp.

Hỗ trợ xây dựng hệ thống LOTO hoàn chỉnh

Sản phẩm có thể kết hợp với nhiều thiết bị khác như:

• Ổ khóa an toàn.
• Thẻ cảnh báo.
• Khóa aptomat.
• Khóa MCCB.
• Khóa nút nhấn.
• Khóa phích cắm.
• Khóa cáp.
• Khóa van.
• Khóa đa năng.
• Lockout hasp.
• Trạm Lockout Tagout.

PROLOCKEY ECL01 và các loại khóa điện chuyên dụng

Trong thực tế, không có một loại khóa duy nhất phù hợp với toàn bộ hệ thống điện.

Ví dụ:

PROLOCKEY ECL01 đặc biệt hữu ích trong nhóm công tắc hoặc cơ cấu vận hành có hình dạng không tiêu chuẩn.

Do đó, sản phẩm thường được sử dụng như một phần trong bộ Lockout Tagout tổng hợp, giúp đội ngũ kỹ thuật có đủ phương án xử lý các tình huống thực tế.

Lưu ý khi lựa chọn và sử dụng

Trước khi triển khai PROLOCKEY ECL01 với số lượng lớn, doanh nghiệp nên khảo sát:

• Loại công tắc cần khóa.
• Kích thước và hình dạng tay vận hành.
• Khoảng cách cần thiết để bố trí tay khóa.
• Bề mặt lắp đặt.
• Không gian xung quanh công tắc.
• Kích thước càng của ổ khóa.
• Quy trình Lockout Tagout hiện có.

Việc kiểm tra thực tế giúp lựa chọn đúng model trong nhóm ECL01 – ECL07.

Đối với các thiết bị điện có cấu tạo đặc biệt, có thể cần kết hợp nhiều loại khóa khác nhau để đảm bảo khả năng cô lập.

Kết luận

PROLOCKEY ECL01 Multi-Functional Industrial Electrical Lockout là giải pháp khóa điện đa năng dành cho các doanh nghiệp cần kiểm soát núm xoay, công tắc chuyển mạch, công tắc điều khiển và nhiều cơ cấu điện công nghiệp khác trong quy trình Lockout Tagout.

Với đế ABS750 màu vàng, tay khóa kim loại mạ crom, khả năng lắp đặt bằng keo 3M hoặc vít, lỗ khóa 7 mm và dải nhiệt độ làm việc từ -20°C đến +90°C, PROLOCKEY ECL01 mang đến giải pháp linh hoạt cho những vị trí mà các thiết bị khóa điện chuyên dụng thông thường không thể đáp ứng.

Khi được kết hợp cùng ổ khóa an toàn và thẻ cảnh báo Lockout Tagout, sản phẩm hỗ trợ doanh nghiệp xây dựng quy trình cô lập năng lượng rõ ràng, trực quan và có tổ chức hơn trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị.
