Bộ Khóa LOTO Cho Đội Nhóm PROLOCKEY LG03

Bộ khóa an toàn Lockout Tagout PROLOCKEY LG03 – Bộ LOTO công nghiệp đa năng

1. Tổng quan sản phẩm

Bộ khóa an toàn Lockout Tagout PROLOCKEY LG03 là bộ thiết bị LOTO (Lockout Tagout) chuyên dụng, được thiết kế để hỗ trợ doanh nghiệp kiểm soát và cô lập các nguồn năng lượng nguy hiểm trong quá trình bảo trì, sửa chữa, kiểm tra, vệ sinh và bảo dưỡng máy móc, thiết bị công nghiệp.

LG03 thuộc nhóm industrial lockout/tagout kit, được cấu hình với nhiều thiết bị khóa khác nhau, bao gồm khóa nhóm, khóa treo an toàn, khóa cáp, khóa van, khóa aptomat/CB và thẻ cảnh báo. Các thiết bị được bố trí trong hộp đựng chuyên dụng, giúp người sử dụng thuận tiện mang theo đến khu vực làm việc.

Bộ sản phẩm phù hợp cho các tình huống cần khóa và kiểm soát nhiều dạng thiết bị như:

• Aptomat và cầu dao.
• Van công nghiệp.
• Công tắc.
• Thiết bị đóng cắt điện.
• Một số cơ cấu điều khiển cần được cô lập.
• Điểm khóa nhóm trong quá trình bảo trì.

Theo cấu hình nhà sản xuất cung cấp, PROLOCKEY LG03 gồm 01 hộp khóa LOTO PLK11, khóa nhóm, khóa treo an toàn P38S-RED, khóa cáp CB01-6, khóa van AGVL01 và ABVL01, nhiều loại khóa aptomat cùng thẻ cảnh báo LT03.

Toàn bộ thiết bị được đóng gói trong hộp có kích thước tổng thể 410 × 190 × 185 mm, có trọng lượng và kích thước phù hợp để mang theo trong quá trình bảo trì tại nhà máy hoặc công trường.

2. LOTO là gì?

LOTO – Lockout Tagout là phương pháp khóa và gắn thẻ cảnh báo nhằm kiểm soát nguồn năng lượng trước khi thực hiện công việc trên máy móc hoặc thiết bị.

Trong quá trình bảo trì, một thiết bị có thể vẫn còn tồn tại nguồn điện, áp suất, năng lượng cơ học hoặc các dạng năng lượng tích trữ khác. Việc ngắt thiết bị trên bảng điều khiển chưa nhất thiết đồng nghĩa với việc tất cả nguồn năng lượng đã được cô lập.

Quy trình LOTO giúp xác định và kiểm soát các điểm năng lượng cần thiết trước khi nhân viên tiến hành công việc.

Các bước triển khai cụ thể phụ thuộc vào quy trình an toàn của từng doanh nghiệp, nhưng thường bao gồm:

1. Xác định các nguồn năng lượng nguy hiểm.
2. Thông báo cho người có liên quan.
3. Dừng thiết bị theo quy trình.
4. Cô lập nguồn năng lượng.
5. Lắp thiết bị khóa LOTO.
6. Gắn thẻ cảnh báo.
7. Xác minh trạng thái cô lập trước khi bắt đầu công việc.
8. Hoàn tất công việc và thực hiện quy trình khôi phục thiết bị.

PROLOCKEY LG03 cung cấp các thiết bị khóa và thẻ cần thiết để hỗ trợ một số bước trong quy trình này.

3. Đặc điểm nổi bật của PROLOCKEY LG03

Bộ LOTO công nghiệp đa năng

LG03 được thiết kế như một bộ khóa Lockout Tagout đa năng, thay vì chỉ cung cấp một loại khóa duy nhất.

Bộ sản phẩm bao gồm các nhóm thiết bị:

• Khóa nhóm.
• Khóa treo an toàn.
• Khóa cáp.
• Khóa van.
• Khóa aptomat/CB.
• Thẻ cảnh báo.

Nhờ vậy, người sử dụng có thể lựa chọn thiết bị phù hợp với từng điểm cô lập năng lượng.

Hộp đựng chuyên dụng

Tất cả thiết bị được bảo quản trong hộp khóa LOTO PLK11.

Hộp giúp:

• Tập trung thiết bị.
• Dễ dàng kiểm kê.
• Thuận tiện vận chuyển.
• Hạn chế thất lạc phụ kiện.
• Sẵn sàng sử dụng khi cần bảo trì.

Kích thước tổng thể hộp theo thông tin sản phẩm là:

410 × 190 × 185 mm.

Thiết kế dạng hộp giúp bộ LOTO phù hợp với kỹ thuật viên thường xuyên phải di chuyển giữa các khu vực làm việc.

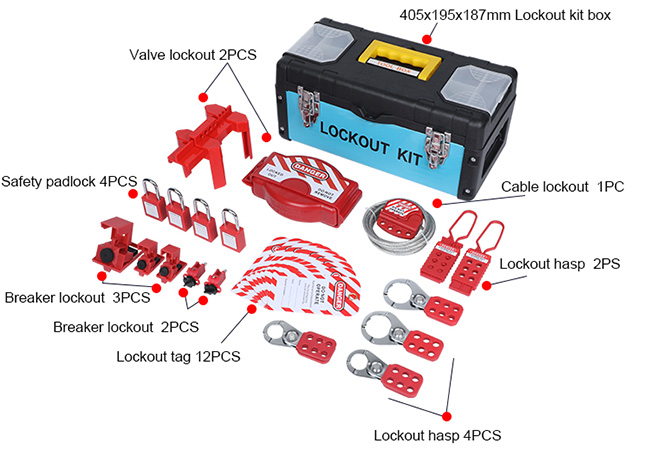

4. Thành phần bộ Lockout Tagout Kit LG03

Theo cấu hình sản phẩm được cung cấp, PROLOCKEY LG03 bao gồm:

Tổng số lượng đơn vị vật lý theo danh sách trên là 30 đơn vị, trong đó bao gồm cả hộp và thẻ cảnh báo.

Lưu ý: “Lockout Tagout Kit LG03” là tên/model của bộ sản phẩm; không nên tự diễn giải số lượng thành “30 chi tiết” trong tên thương mại nếu nhà sản xuất không sử dụng cách gọi này.

5. Hộp khóa LOTO PLK11

PLK11 là hộp chuyên dụng dùng để chứa và vận chuyển các thiết bị LOTO của bộ LG03.

Việc sử dụng hộp riêng cho bộ khóa mang lại lợi ích đáng kể trong công tác quản lý thiết bị an toàn.

Thay vì lưu trữ khóa nhóm, khóa van, khóa aptomat và thẻ cảnh báo ở nhiều vị trí khác nhau, người sử dụng có thể quản lý chúng trong một bộ thống nhất.

Hộp có kích thước tổng thể:

410 mm × 190 mm × 185 mm.

Kích thước này phù hợp để mang theo khi kỹ thuật viên di chuyển đến khu vực máy móc cần bảo trì.

6. Khóa nhóm SH01 và SH02

Bộ LG03 bao gồm:

• SH01: 2 cái.
• SH02: 2 cái.

Khóa nhóm là thiết bị quan trọng trong trường hợp có nhiều người cùng tham gia công việc bảo trì.

Trong một quy trình LOTO nhóm, việc quản lý khóa cần đảm bảo rằng trạng thái khóa được duy trì phù hợp với trách nhiệm của từng người tham gia.

Khóa nhóm giúp tạo ra điểm khóa chung để nhiều người có thể tham gia kiểm soát năng lượng theo quy trình của doanh nghiệp.

Ứng dụng thường gặp:

• Bảo trì máy móc theo nhóm.
• Sửa chữa dây chuyền.
• Bảo dưỡng thiết bị điện.
• Bảo trì hệ thống cơ khí.
• Công việc có nhiều kỹ thuật viên cùng tham gia.

7. Khóa treo an toàn P38S-RED

P38S-RED là khóa treo an toàn được cung cấp với số lượng 4 cái.

Khóa treo có vai trò nhận diện trạng thái LOTO và hỗ trợ ngăn việc vận hành thiết bị khi công việc đang được thực hiện.

Màu đỏ giúp tăng khả năng nhận diện trực quan của khóa trong môi trường công nghiệp.

Khóa treo nên được quản lý theo quy trình nội bộ của doanh nghiệp, đặc biệt trong các công việc có nhiều nhân sự tham gia hoặc có yêu cầu kiểm soát trách nhiệm cá nhân.

8. Khóa nhóm NH01

LG03 được trang bị 2 khóa nhóm NH01.

NH01 bổ sung thêm khả năng khóa nhóm cho bộ sản phẩm, giúp người sử dụng có thêm lựa chọn khi triển khai LOTO nhiều người.

Việc lựa chọn SH01, SH02 hoặc NH01 cần căn cứ vào:

• Số lượng người tham gia.
• Điểm khóa thực tế.
• Kiểu thiết bị cần cô lập.
• Cấu hình của khóa.
• Quy trình LOTO được doanh nghiệp phê duyệt.

9. Khóa cáp CB01-6

CB01-6 là khóa cáp, số lượng 1 cái.

Khóa cáp là giải pháp linh hoạt cho các điểm cô lập mà thiết bị khóa cố định không phù hợp.

Trong hệ thống công nghiệp, các cơ cấu điều khiển có thể có nhiều hình dạng và kích thước khác nhau. Khóa cáp cho phép người sử dụng xử lý những trường hợp cần phương thức khóa linh hoạt hơn.

Khóa cáp có thể được xem xét trong các ứng dụng liên quan đến:

• Cơ cấu đóng/mở.
• Nhiều điểm khóa.
• Thiết bị có hình dạng đặc biệt.
• Một số cơ cấu van hoặc thiết bị công nghiệp phù hợp.

Khả năng tương thích thực tế cần được kiểm tra trước khi sử dụng.

10. Khóa van AGVL01 và ABVL01

Bộ LG03 gồm hai loại khóa van:

• AGVL01: 1 cái.
• ABVL01: 1 cái.

Hai thiết bị này giúp mở rộng phạm vi ứng dụng của bộ LOTO sang các hệ thống có van công nghiệp.

AGVL01 – Khóa van cổng

AGVL01 được sử dụng cho các ứng dụng khóa van cổng phù hợp với thiết kế của thiết bị.

Van cổng thường xuất hiện trong các hệ thống đường ống, cấp nước, xử lý chất lỏng và nhiều hệ thống công nghiệp khác.

ABVL01 – Khóa van bi

ABVL01 dành cho các ứng dụng khóa van bi tương thích.

Van bi thường được sử dụng trong nhiều hệ thống đường ống nhờ khả năng đóng/mở nhanh.

Khi lựa chọn thiết bị khóa van, cần kiểm tra chính xác kích thước và hình dạng tay van để đảm bảo khóa được lắp đặt đúng.

11. Khóa aptomat CBL11 và CBL12

LG03 bao gồm:

• CBL11: 2 cái.
• CBL12: 1 cái.

Đây là nhóm thiết bị dùng để hỗ trợ khóa các thiết bị đóng cắt điện phù hợp.

Khóa aptomat giúp kiểm soát cơ cấu đóng/cắt, hạn chế khả năng thiết bị được chuyển sang trạng thái vận hành trong khi công việc bảo trì đang diễn ra.

Do các loại aptomat có thiết kế khác nhau, việc lựa chọn đúng model khóa là rất quan trọng.

Người sử dụng nên kiểm tra:

• Kích thước aptomat.
• Kiểu cần gạt.
• Vị trí cần khóa.
• Khoảng cách thao tác.
• Khả năng tương thích giữa khóa và thiết bị.

12. Khóa aptomat TBLO

Bộ LG03 có 1 khóa TBLO.

TBLO là một trong các thiết bị khóa dành cho nhóm thiết bị đóng cắt điện phù hợp.

Việc bổ sung nhiều model khóa CB trong cùng một bộ giúp tăng tính linh hoạt khi bộ LOTO được sử dụng tại nhà máy có nhiều loại thiết bị điện.

Không nên sử dụng khóa khi chưa kiểm tra khả năng tương thích với thiết bị thực tế.

13. Thẻ cảnh báo LOTO LT03

Bộ sản phẩm bao gồm 12 thẻ cảnh báo LT03.

Thẻ cảnh báo là thành phần không thể thiếu trong một chương trình Lockout Tagout vì giúp truyền đạt trạng thái của thiết bị cho những người khác trong khu vực.

Thẻ có thể được sử dụng để cung cấp thông tin theo quy định của doanh nghiệp, chẳng hạn:

• Thiết bị đang được bảo trì.
• Không được vận hành.
• Người thực hiện khóa.
• Thời điểm thực hiện.
• Thông tin nhận diện công việc.

Nội dung cụ thể cần được thống nhất trong quy trình LOTO của từng đơn vị.

14. Ứng dụng của bộ LOTO PROLOCKEY LG03

PROLOCKEY LG03 phù hợp tham khảo cho nhiều môi trường công nghiệp.

Nhà máy sản xuất

Dùng hỗ trợ cô lập nguồn điện, van và các điểm điều khiển trong quá trình bảo trì dây chuyền.

Xưởng cơ khí

Phù hợp cho kỹ thuật viên cần khóa thiết bị trước khi sửa chữa hoặc bảo dưỡng.

Hệ thống điện công nghiệp

Các khóa CBL11, CBL12 và TBLO có thể hỗ trợ kiểm soát một số loại thiết bị đóng cắt tương thích.

Hệ thống đường ống

AGVL01 và ABVL01 hỗ trợ các tình huống khóa van phù hợp.

Bộ phận bảo trì

LG03 có thể được sử dụng như một bộ dụng cụ LOTO di động dành cho kỹ thuật viên.

Bộ phận EHS/HSE

Có thể sử dụng làm bộ thiết bị phục vụ triển khai, đào tạo và kiểm tra thực hành Lockout Tagout.

15. Ưu điểm của Lockout Tagout Kit LG03

Cấu hình đa dạng

Một bộ bao gồm nhiều loại thiết bị khóa khác nhau, giúp giảm nhu cầu mua riêng từng loại phụ kiện.

Thiết kế dạng hộp di động

Tất cả thiết bị được lưu trữ trong hộp PLK11, thuận tiện vận chuyển đến khu vực cần làm việc.

Hỗ trợ khóa điện và cơ khí

LG03 kết hợp thiết bị khóa aptomat với khóa van và khóa cáp, phù hợp với môi trường có nhiều loại nguồn năng lượng.

Có khóa nhóm

SH01, SH02 và NH01 giúp bộ sản phẩm phù hợp với các công việc có nhiều nhân sự cùng tham gia.

Có thẻ cảnh báo

12 thẻ LT03 giúp đội bảo trì triển khai việc đánh dấu và nhận diện trạng thái khóa theo quy trình nội bộ.

16. Hướng dẫn sử dụng bộ LOTO LG03

Việc sử dụng bộ LOTO cần tuân thủ quy trình kiểm soát năng lượng của doanh nghiệp.

Bước 1: Xác định nguồn năng lượng

Xác định các nguồn điện, cơ khí, thủy lực, khí nén hoặc năng lượng khác liên quan đến thiết bị.

Bước 2: Thông báo

Thông báo cho những người có liên quan trước khi thiết bị được đưa vào trạng thái bảo trì.

Bước 3: Dừng thiết bị

Thực hiện dừng thiết bị theo quy trình vận hành.

Bước 4: Cô lập nguồn năng lượng

Sử dụng thiết bị cô lập phù hợp để ngăn nguồn năng lượng tiếp tục cấp vào thiết bị.

Bước 5: Lắp khóa LOTO

Lựa chọn khóa van, khóa aptomat, khóa cáp hoặc khóa nhóm phù hợp.

Bước 6: Gắn thẻ cảnh báo

Sử dụng thẻ LT03 để nhận diện trạng thái thiết bị.

Bước 7: Xác minh

Kiểm tra và xác nhận thiết bị đã được cô lập trước khi tiến hành công việc.

Bước 8: Hoàn tất và khôi phục

Sau khi công việc hoàn thành, thực hiện kiểm tra theo quy trình, xác nhận nhân sự đã rời khỏi vùng nguy hiểm và tháo thiết bị khóa theo đúng quy định trước khi đưa thiết bị trở lại vận hành.

17. Thông số kỹ thuật PROLOCKEY LG03

18. Đối tượng sử dụng

Bộ PROLOCKEY LG03 phù hợp cho:

• Nhà máy sản xuất.
• Nhà máy cơ khí.
• Nhà máy điện.
• Nhà máy hóa chất.
• Nhà máy xử lý nước.
• Xưởng bảo trì.
• Đội kỹ thuật điện.
• Đội kỹ thuật cơ khí.
• Bộ phận EHS/HSE.
• Đơn vị bảo trì công nghiệp.
• Công trường xây dựng và lắp đặt công nghiệp.
• Các doanh nghiệp đang xây dựng chương trình Lockout Tagout.

19. Câu hỏi thường gặp về PROLOCKEY LG03

PROLOCKEY LG03 là gì?

PROLOCKEY LG03 là bộ Industrial Lockout Tagout Kit gồm nhiều loại thiết bị khóa và thẻ cảnh báo để hỗ trợ kiểm soát nguồn năng lượng trong quá trình bảo trì.

LG03 có những loại khóa nào?

Bộ gồm khóa nhóm SH01, SH02, NH01; khóa treo P38S-RED; khóa cáp CB01-6; khóa van AGVL01, ABVL01 và khóa aptomat CBL11, CBL12, TBLO.

LG03 có hộp đựng không?

Có. Bộ được cung cấp trong hộp khóa LOTO PLK11.

Kích thước hộp LG03 bao nhiêu?

Kích thước tổng thể theo thông tin sản phẩm là 410 × 190 × 185 mm.

LG03 có khóa van không?

Có. Bộ bao gồm AGVL01 và ABVL01.

LG03 có khóa aptomat không?

Có. Bộ gồm CBL11, CBL12 và TBLO.

LG03 có thẻ cảnh báo không?

Có. Bộ bao gồm 12 thẻ LT03.

LG03 có phù hợp cho LOTO nhóm không?

Có thể sử dụng cho các tình huống LOTO nhóm nhờ được trang bị nhiều loại khóa nhóm như SH01, SH02 và NH01. Tuy nhiên, phương pháp triển khai cụ thể phải tuân theo quy trình LOTO của doanh nghiệp.

Có thể dùng một loại khóa cho tất cả aptomat không?

Không. Cần lựa chọn model khóa phù hợp với cấu tạo và kích thước của từng thiết bị đóng cắt.

20. Kết luận

PROLOCKEY LG03 Lockout Tagout Kit là bộ khóa an toàn công nghiệp được thiết kế nhằm cung cấp nhiều thiết bị LOTO trong một hộp di động, hỗ trợ kỹ thuật viên và nhân viên bảo trì kiểm soát các điểm năng lượng trong quá trình làm việc.

Sự kết hợp giữa khóa nhóm, khóa treo, khóa cáp, khóa van, khóa aptomat và thẻ cảnh báo giúp LG03 trở thành một bộ LOTO đa năng cho các môi trường sản xuất và bảo trì công nghiệp.

Với hộp PLK11 kích thước 410 × 190 × 185 mm, bộ sản phẩm thuận tiện cho việc lưu trữ và mang theo đến khu vực làm việc. Các thiết bị khóa được phân loại theo chức năng, giúp người sử dụng nhanh chóng lựa chọn giải pháp phù hợp với từng điểm cô lập.

Đặc biệt, sự hiện diện của khóa van AGVL01/ABVL01 và khóa aptomat CBL11/CBL12/TBLO giúp LG03 có khả năng hỗ trợ cả hệ thống điện và cơ khí/đường ống trong cùng một bộ thiết bị.

Khi triển khai thực tế, doanh nghiệp cần xác định chính xác nguồn năng lượng, điểm cô lập và khả năng tương thích của từng thiết bị khóa. Bộ LOTO cần được sử dụng kết hợp với quy trình kiểm soát năng lượng, đánh giá rủi ro và đào tạo nhân sự, thay vì xem thiết bị khóa đơn thuần là giải pháp thay thế cho quy trình an toàn.
