Bộ khóa an toàn LOTO sửa chữa đường ống PROLOCKEY LG06

Bộ khóa an toàn LOTO sửa chữa đường ống PROLOCKEY LG06 – Pipe Maintenance Lockout Kit

1. Tổng quan sản phẩm

Bộ khóa an toàn LOTO sửa chữa đường ống PROLOCKEY LG06 là bộ thiết bị Lockout Tagout (LOTO) được thiết kế chuyên biệt cho các công việc bảo trì, sửa chữa, kiểm tra và cô lập năng lượng trên hệ thống đường ống và thiết bị công nghiệp.

Khác với các bộ LOTO dạng hộp cứng, LG06 được bố trí trong túi đựng khóa chuyên dụng LB03, giúp kỹ thuật viên thuận tiện mang theo đến hiện trường. Bộ sản phẩm tích hợp khóa treo an toàn, khóa nhóm, khóa van cổng, khóa van bi, khóa bình khí và khóa cáp, đáp ứng nhiều tình huống cần kiểm soát cơ cấu van hoặc nguồn năng lượng trong quá trình bảo trì.

Theo cấu hình sản phẩm, LG06 bao gồm:

• 01 túi khóa LOTO LB03.
• 04 khóa treo.
• 02 khóa nhóm.
• 07 thiết bị khóa chuyên dụng.

Cấu hình này đặc biệt phù hợp với đội bảo trì đường ống, kỹ thuật cơ khí, nhà máy hóa chất, dầu khí, xử lý nước, hệ thống tiện ích và các công trình công nghiệp.

Túi đựng được sản xuất từ vải Oxford kỹ thuật bền, có quai đeo chéo và quai xách, giúp thuận tiện khi di chuyển trong nhà máy hoặc công trường. Bề mặt túi có thể tùy chỉnh logo, phù hợp với doanh nghiệp muốn đồng bộ hóa nhận diện thương hiệu cho bộ thiết bị an toàn.

Thông tin cơ bản:

2. LOTO là gì?

LOTO – Lockout Tagout là phương pháp kiểm soát năng lượng nguy hiểm thông qua việc khóa và gắn thẻ cảnh báo trước khi thực hiện công việc bảo trì, sửa chữa hoặc kiểm tra máy móc, thiết bị.

Đối với hệ thống đường ống, việc kiểm soát năng lượng không chỉ liên quan đến điện mà còn có thể bao gồm:

• Áp suất trong đường ống.
• Dòng chảy của chất lỏng hoặc khí.
• Van cổng.
• Van bi.
• Khí nén.
• Bình khí.
• Năng lượng cơ học.
• Các nguồn năng lượng tích trữ khác.

Vì vậy, việc chỉ tắt máy hoặc đóng công tắc điều khiển chưa chắc đã đủ để đảm bảo trạng thái cô lập.

Một chương trình LOTO phù hợp cần xác định rõ các điểm cô lập, thiết bị cần khóa, phương thức kiểm tra và trách nhiệm của người thực hiện.

PROLOCKEY LG06 được thiết kế để cung cấp nhiều loại thiết bị khóa chuyên dụng cho các điểm cô lập thường gặp trên hệ thống đường ống.

3. Đặc điểm nổi bật của PROLOCKEY LG06

Thiết kế chuyên dụng cho bảo trì đường ống

LG06 tập trung vào nhóm thiết bị khóa van và kiểm soát nguồn năng lượng liên quan đến hệ thống đường ống.

Bộ bao gồm nhiều loại khóa van có kích thước/cấu hình khác nhau, giúp kỹ thuật viên có thêm lựa chọn khi làm việc với các loại van khác nhau.

Túi khóa LB03 tiện dụng

Tất cả thiết bị được chứa trong túi khóa LB03.

Túi có kích thước:

390 mm × 290 mm × 210 mm.

Thiết kế dạng túi giúp bộ LOTO:

• Nhẹ và dễ mang theo.
• Thuận tiện khi di chuyển.
• Dễ lấy thiết bị tại hiện trường.
• Dễ quản lý dụng cụ.
• Phù hợp với công việc bảo trì lưu động.

Vải Oxford kỹ thuật bền

Túi được sản xuất từ vải Oxford kỹ thuật, phù hợp với nhu cầu sử dụng trong môi trường công nghiệp.

Vật liệu này giúp túi có cấu trúc chắc chắn và phù hợp để đựng nhiều loại thiết bị khóa LOTO.

Có thể tùy chỉnh logo

Bề mặt túi có thể custom logo theo yêu cầu.

Đây là ưu điểm đáng chú ý đối với doanh nghiệp muốn:

• In logo công ty.
• Đồng bộ nhận diện thương hiệu.
• Phân biệt bộ thiết bị của từng đội.
• Quản lý tài sản và dụng cụ an toàn.
• Làm bộ thiết bị LOTO theo nhận diện riêng.

Quai đeo chéo và quai xách

Túi được trang bị quai đeo chéo và quai xách, giúp người sử dụng có nhiều lựa chọn khi mang thiết bị.

Đối với kỹ thuật viên phải di chuyển trong nhà máy hoặc công trường, thiết kế này giúp thuận tiện hơn so với hộp dụng cụ cứng có kích thước tương đương.

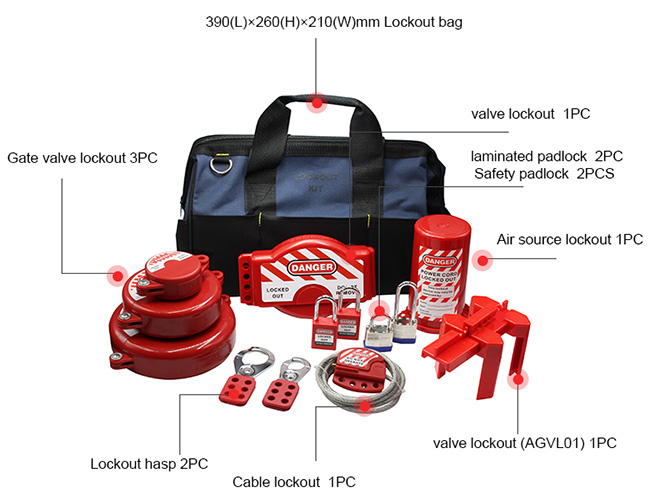

4. Thành phần bộ khóa LOTO PROLOCKEY LG06

Theo cấu hình sản phẩm được cung cấp:

Tổng số lượng vật lý theo bảng cấu hình là 15 đơn vị, bao gồm 01 túi và 14 khóa/thiết bị khóa.

Thông tin “4 khóa treo, 2 khóa nhóm và 7 thiết bị khóa” trong mô tả thương mại tương ứng với nhóm cấu hình khóa của sản phẩm.

5. Túi khóa LOTO LB03

LB03 là túi chuyên dụng để lưu trữ các thiết bị LOTO của bộ LG06.

Không gian túi được thiết kế để chứa các loại khóa treo, khóa van, khóa nhóm và khóa cáp trong cùng một bộ.

Kích thước

390 × 290 × 210 mm

Vật liệu

Vải Oxford kỹ thuật bền.

Phương thức mang

• Quai đeo chéo.
• Quai xách.

Tùy chỉnh

Có thể custom logo trên bề mặt túi theo yêu cầu.

Thiết kế túi giúp LG06 phù hợp với những công việc bảo trì cần di chuyển nhiều giữa các vị trí.

6. Khóa treo an toàn P38S

LG06 được trang bị 2 khóa treo an toàn P38S.

Khóa treo được sử dụng để nhận diện trạng thái khóa trong quy trình LOTO và hỗ trợ ngăn thiết bị được đưa trở lại trạng thái vận hành trong khi công việc đang được thực hiện.

Trong quá trình sử dụng, khóa cần được quản lý theo quy định của doanh nghiệp, đặc biệt đối với các công việc có nhiều người cùng tham gia.

7. Khóa LP01 và LP05

Bộ sản phẩm bao gồm:

• LP01: 1 cái.
• LP05: 1 cái.

Hai model khóa này bổ sung cho hệ thống khóa của LG06, giúp bộ sản phẩm có thêm khả năng xử lý các tình huống khóa cụ thể.

Khi sử dụng, người vận hành cần đối chiếu cấu tạo thực tế của điểm khóa với hướng dẫn kỹ thuật của nhà sản xuất để đảm bảo khả năng tương thích.

8. Khóa nhóm SH01 và SH02

LG06 bao gồm:

• SH01: 1 cái.
• SH02: 1 cái.

Khóa nhóm được sử dụng trong những tình huống nhiều người cùng tham gia công việc.

Đối với bảo trì đường ống, một công việc có thể liên quan đồng thời đến kỹ thuật viên cơ khí, điện, vận hành và giám sát. Khi đó, quy trình LOTO nhóm cần xác định rõ trách nhiệm của từng người.

Khóa nhóm hỗ trợ việc duy trì trạng thái khóa theo quy trình được doanh nghiệp thiết lập.

9. Nhóm khóa van cổng SGVL01, SGVL02 và SGVL03

Đây là nhóm thiết bị quan trọng của LG06.

Bộ sản phẩm gồm:

• SGVL01: 1 cái.
• SGVL02: 1 cái.
• SGVL03: 1 cái.

Các loại khóa van cổng được thiết kế cho các cấu hình van phù hợp tương ứng.

Van cổng là một trong những loại van thường gặp trong hệ thống đường ống công nghiệp. Trong quá trình bảo trì, việc kiểm soát vị trí van là một phần quan trọng của quá trình cô lập năng lượng.

Các khóa SGVL giúp hỗ trợ cố định cơ cấu vận hành của van trong những trường hợp phù hợp.

Trước khi sử dụng cần kiểm tra:

• Kích thước van.
• Đường kính tay van.
• Kiểu tay van.
• Không gian lắp đặt.
• Khả năng tương thích của khóa.
• Yêu cầu cô lập của hệ thống.

10. Khóa van cổng điều chỉnh AGVL01

AGVL01 là khóa van cổng có khả năng điều chỉnh.

Khả năng điều chỉnh giúp thiết bị có thể được sử dụng cho nhiều kích thước/cấu hình van phù hợp với thiết kế của khóa.

Trong bảo trì đường ống, đây là thiết bị hữu ích khi đội kỹ thuật phải làm việc với nhiều loại van cổng khác nhau.

AGVL01 có thể được ứng dụng trong:

• Nhà máy hóa chất.
• Nhà máy dầu khí.
• Hệ thống cấp nước.
• Nhà máy xử lý nước.
• Hệ thống đường ống công nghiệp.
• Hệ thống tiện ích nhà máy.

11. Khóa van bi ABVL01

ABVL01 là khóa van bi điều chỉnh, số lượng 1 cái.

Van bi được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp. Cấu tạo và kích thước tay van có thể khác nhau tùy thiết bị.

Khóa ABVL01 giúp hỗ trợ kiểm soát cơ cấu vận hành của van bi tương thích trong quá trình thực hiện LOTO.

Kỹ thuật viên cần xác nhận van đã được đưa về trạng thái phù hợp và thực hiện các bước cô lập cần thiết trước khi lắp khóa.

12. Khóa bình khí ASL04

ASL04 là thiết bị khóa bình khí, số lượng 1 cái.

Đối với hệ thống sử dụng khí hoặc bình khí, việc kiểm soát nguồn cấp là một nội dung quan trọng trong quá trình bảo trì.

Khóa bình khí có thể được sử dụng trong những trường hợp phù hợp để hỗ trợ kiểm soát cơ cấu liên quan đến bình khí.

Tùy theo loại bình, van và hệ thống thực tế, người sử dụng cần xác định đúng phương pháp cô lập trước khi thực hiện công việc.

13. Khóa cáp điều chỉnh CB01-6

CB01-6 là khóa cáp điều chỉnh, số lượng 1 cái.

Khóa cáp cung cấp phương án khóa linh hoạt cho những cơ cấu không thuận tiện sử dụng khóa dạng cố định.

Đối với hệ thống đường ống có nhiều loại van, cơ cấu và thiết bị phụ trợ, khóa cáp có thể đóng vai trò như một thiết bị bổ sung trong bộ LOTO.

Việc sử dụng cần đảm bảo khóa thực sự ngăn được thao tác vận hành ngoài ý muốn và phù hợp với phương án cô lập đã xác định.

14. Ứng dụng của bộ LOTO sửa chữa đường ống LG06

PROLOCKEY LG06 có thể được sử dụng trong nhiều môi trường công nghiệp.

Nhà máy dầu khí

Hỗ trợ các công việc bảo trì van, đường ống, thiết bị phụ trợ và các điểm cô lập năng lượng.

Nhà máy hóa chất

Phù hợp tham khảo cho việc kiểm soát van và nguồn năng lượng trong quá trình bảo trì hệ thống.

Nhà máy xử lý nước

Có thể sử dụng trong các công việc bảo trì hệ thống đường ống, van và thiết bị liên quan.

Nhà máy sản xuất

Hỗ trợ kỹ thuật viên bảo trì các hệ thống đường ống và cơ cấu van trong dây chuyền.

Công trình công nghiệp

Túi LOTO dạng đeo giúp thuận tiện khi nhân viên cần di chuyển giữa các khu vực làm việc.

Đội bảo trì cơ khí

LG06 có thể được sử dụng như bộ LOTO chuyên dụng để mang theo trong các công việc bảo trì đường ống.

15. Ưu điểm của PROLOCKEY LG06

Thiết kế chuyên biệt cho đường ống

Cấu hình tập trung nhiều loại khóa van, đặc biệt là khóa van cổng và van bi.

Dễ mang theo

Túi LB03 có quai xách và quai đeo chéo.

Kích thước phù hợp

Kích thước 390 × 290 × 210 mm tạo không gian chứa thiết bị nhưng vẫn thuận tiện vận chuyển.

Có thể in logo

Doanh nghiệp có thể tùy chỉnh logo trên túi để tăng nhận diện thương hiệu.

Đa dạng khóa

Một bộ bao gồm khóa treo, khóa nhóm, khóa van, khóa bình khí và khóa cáp.

Phù hợp công việc hiện trường

Thiết kế dạng túi đặc biệt phù hợp với đội kỹ thuật phải thường xuyên di chuyển.

16. So sánh LG06 với bộ LOTO dạng hộp

Điểm mạnh của LG06 nằm ở tính cơ động và cấu hình tập trung vào khóa van/đường ống.

17. Hướng dẫn sử dụng bộ LOTO LG06

Việc sử dụng LG06 cần được thực hiện theo quy trình kiểm soát năng lượng của doanh nghiệp.

Bước 1: Xác định nguồn năng lượng

Xác định toàn bộ nguồn năng lượng liên quan đến đường ống hoặc thiết bị.

Bước 2: Xác định điểm cô lập

Xác định van, thiết bị điện, bình khí hoặc cơ cấu cần khóa.

Bước 3: Thông báo

Thông báo cho những người bị ảnh hưởng trước khi thực hiện cô lập.

Bước 4: Dừng và cô lập

Thực hiện dừng thiết bị và cô lập nguồn năng lượng theo quy trình.

Bước 5: Lựa chọn thiết bị khóa

Chọn khóa van cổng, khóa van bi, khóa cáp, khóa bình khí hoặc khóa nhóm phù hợp.

Bước 6: Khóa và nhận diện

Lắp thiết bị khóa và thực hiện nhận diện theo quy trình LOTO của đơn vị.

Bước 7: Xác minh

Kiểm tra để đảm bảo trạng thái năng lượng đã được kiểm soát trước khi bắt đầu công việc.

Bước 8: Hoàn thành và khôi phục

Sau khi bảo trì hoàn tất, thực hiện kiểm tra khu vực và tháo khóa theo quy trình trước khi đưa hệ thống vào vận hành.

18. Thông số kỹ thuật PROLOCKEY LG06

19. Đối tượng sử dụng

Bộ PROLOCKEY LG06 phù hợp cho:

• Đội bảo trì đường ống.
• Kỹ thuật viên cơ khí.
• Nhà máy dầu khí.
• Nhà máy hóa chất.
• Nhà máy xử lý nước.
• Nhà máy sản xuất công nghiệp.
• Đội bảo trì thiết bị.
• Bộ phận EHS/HSE.
• Đơn vị bảo trì và sửa chữa công nghiệp.
• Đội kỹ thuật làm việc tại công trường.
• Đơn vị vận hành hệ thống đường ống.

20. Câu hỏi thường gặp về PROLOCKEY LG06

PROLOCKEY LG06 là gì?

LG06 là bộ Pipe Maintenance Lockout Kit, được thiết kế để hỗ trợ các công việc bảo trì và cô lập năng lượng trên hệ thống đường ống.

LG06 có những thiết bị nào?

Bộ gồm túi LB03, khóa P38S, LP01, LP05, khóa nhóm SH01/SH02, khóa van SGVL01/02/03, AGVL01, ABVL01, khóa bình khí ASL04 và khóa cáp CB01-6.

Túi LG06 có kích thước bao nhiêu?

Túi có kích thước 390 × 290 × 210 mm.

Túi được làm bằng vật liệu gì?

Túi được sản xuất từ vải Oxford kỹ thuật bền.

Có thể in logo doanh nghiệp lên túi không?

Có. Bề mặt túi được thiết kế để có thể tùy chỉnh/in logo theo yêu cầu.

LG06 có khóa van cổng không?

Có. Bộ gồm SGVL01, SGVL02, SGVL03 và AGVL01.

LG06 có khóa van bi không?

Có. Bộ gồm ABVL01.

LG06 có khóa bình khí không?

Có. Bộ bao gồm ASL04.

LG06 có phù hợp cho công việc bảo trì đường ống không?

Có. Đây là nhóm ứng dụng chính mà cấu hình sản phẩm hướng tới, đặc biệt nhờ nhiều loại khóa van và thiết kế túi cơ động.

Có thể dùng LG06 cho mọi loại van không?

Không. Cần kiểm tra loại van, kích thước, cấu tạo tay van và khả năng tương thích của từng thiết bị khóa trước khi sử dụng.

21. Kết luận

Bộ khóa an toàn LOTO sửa chữa đường ống PROLOCKEY LG06 là giải pháp chuyên dụng dành cho các công việc bảo trì và kiểm soát năng lượng trên hệ thống đường ống công nghiệp.

Sản phẩm nổi bật nhờ túi khóa LB03 bằng vải Oxford kỹ thuật, kích thước 390 × 290 × 210 mm, có quai đeo chéo, quai xách và khả năng tùy chỉnh logo. Thiết kế này giúp kỹ thuật viên thuận tiện mang bộ thiết bị đến hiện trường.

Về cấu hình, LG06 tích hợp nhiều nhóm thiết bị quan trọng như khóa treo P38S, khóa nhóm SH01/SH02, khóa van cổng SGVL01/SGVL02/SGVL03, khóa van cổng điều chỉnh AGVL01, khóa van bi ABVL01, khóa bình khí ASL04 và khóa cáp điều chỉnh CB01-6.

Nhờ cấu hình tập trung vào các điểm cô lập thường gặp trên hệ thống đường ống, LG06 phù hợp cho đội bảo trì cơ khí, nhà máy dầu khí, hóa chất, xử lý nước, sản xuất công nghiệp và các đơn vị vận hành hệ thống đường ống.

Khi sử dụng, doanh nghiệp cần lựa chọn thiết bị khóa dựa trên đặc điểm thực tế của van, đường ống và nguồn năng lượng, đồng thời kết hợp thiết bị với quy trình Lockout Tagout, đánh giá rủi ro và đào tạo nhân sự. Thiết bị LOTO là công cụ hỗ trợ kiểm soát năng lượng và cần được triển khai như một phần của hệ thống quản lý an toàn tổng thể.
