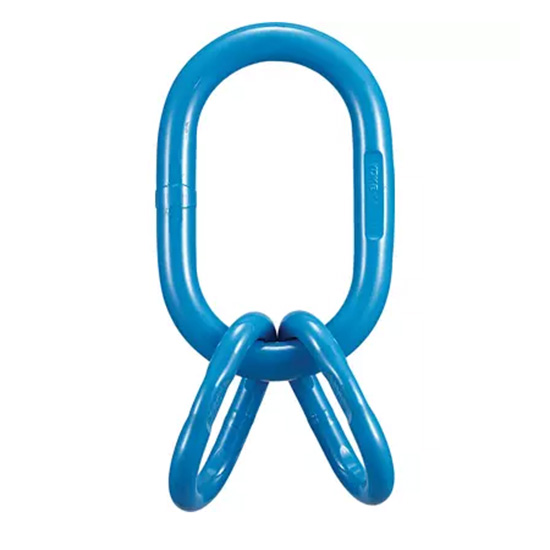

Vòng khuyên đôi hàn G100 YOKE X-007

Name: Vòng khuyên đôi hàn G100 YOKE X-007
SKU: X-007

SKU: X-007

GIÁ THAM KHẢO

Liên hệ để nhận báo giá tốt nhất

Số lượng:

Chiếc

Tư vấn kỹ thuật:

Chia sẻ:

Thông tin sản phẩm

Vòng khuyên đôi hàn G100 được thiết kế cho dây cáp và dây xích 3-4 chân YOKE X-007

Master Link là một thành phần quan trọng trong ngành công nghiệp nâng vật nặng, đóng vai trò là đầu nối hoặc đầu nối giữa móc hoặc móc nâng và cả vật liệu sẽ được nâng lên sau đó. Công cụ này đôi khi được sử dụng để nâng phần trên hoặc trở thành tâm để có thể gắn lại vào nhiều dây hoặc chân như dây xích. Mặt phẳng trên mắt cho phép lắp ráp kết hợp với đầu nối loại Omega hoặc trên một cái ống lót. Chức năng của nó là kết nối hoặc thậm chí sử dụng khóa búa khi kết nối bằng dây xích thép.

Tính năng, đặc điểm của Vòng khoen đôi hàn cấp G100 cho sling xích 3-4 chân YOKE X-007
- Masterlinks thường được sử dụng ở một đầu. Chúng được gọi là liên kết chính bởi vì trong cấu trúc nâng truyền thống, liên kết chính ở trên cùng và kết nối trực tiếp với móc cẩu trong khi phần còn lại của cụm được treo bên dưới. Vòng khuyên đôi hàn G100 YOKE X-007 chủ yếu được sử dụng cho một cụm có 3 hoặc 4 chân.
- Giới hạn tải công việc cao hơn 25% : Ưu đãi cấp 100 + WLL cao hơn 25% so với cấp 80 cho phép thu nhỏ dây chuyền.
- Các thành phần YOKE X-007 cấp 100 được sản xuất từ thép hợp kim theo tiêu chuẩn ASTM A952/A952M, ASME B30.9, ASME B30.26, EN 1677-4 và OSHA 1910.184
- Tất cả các bộ phận rèn đều được phát hiện vết nứt magnaflux riêng lẻ sau khi xử lý nhiệt, sau đó chúng được kiểm tra tải trọng bằng chứng riêng lẻ gấp 2,5 lần giới hạn tải trọng làm việc theo EN1677.
- Chỉ các thành phần tuân thủ đầy đủ tất cả các khía cạnh của EN1677 mới có thể được sử dụng trong cáp treo xích được chứng nhận theo EN818-4.
- Các bộ phận nâng YOKE X-007 G100 phù hợp để sử dụng trong phạm vi nhiệt độ từ -40 ° C đến 200 ° C mà không giảm giới hạn tải trọng làm việc, mức giảm áp dụng lên đến 400 ° C.
- Mỗi liên kết được đánh dấu bằng số lô liên kết đến chứng chỉ thử nghiệm với đầy đủ khả năng truy nguyên nguyên liệu thô
- Các tính năng: Được sử dụng rộng rãi trong điều kiện nâng, điều kiện treo, điều kiện container và cảng, điều kiện khai thác gỗ và các dịp khác. Dễ dàng kết nối với xích, dây cáp, cáp đai, móc, cùm, ròng rọc, v.v. Hiệu suất mạnh mẽ hơn khi làm việc. Bạn có thể chọn nhiều kích cỡ theo công việc hàng ngày của bạn.

Thông số kỷ thuật Vòng khuyên đôi cấp 100 cho cáp treo xích nâng YOKE X-007
- Mã sản phẩm : X-007
- Nhà sản xuất: YOKE – Taiwan
- Xuất xứ : Đài Loan
- Vật chất: Thép hợp kim cứng và cường lực
- Tiêu chuẩn: Theo tiêu chuẩn CE, Loại, ID của nhà sản xuất, truy xuất nguồn gốc.
- Phạm vi nhiệt độ hoạt động: -40° đến +200°C (không giảm CMU).
- Xử lý bề mặt: phun sơn tĩnh điện
-Mã màu: Xanh RAL5015.
- Tiêu chuẩn: EN 1677-4
- Hệ số an toàn: 5:1
- Xếp hạng: 100

Mã hàng	Được lắp ráp với				Đối với xích cấp 100 (mm)	Tải trọng β 0-45°	Tải trọng thử	Dùng cho móc đơn theo tiêu chuẩn DIN 15401	Kích thước (mm)						Trọng lượng
Mã hàng	Được lắp ráp với				3&4-chân	Tấn	kN		D	A	B	d	a	b	kg
X-007-19	AD-19	+	2	AD-161	7,8	5.3	130	6	19	160	90	16	140	70	2.4
X-007-25	AD-251	+	2	AD-19	10	8.9	218	16	25	275	145	19	160	90	5.2
X-007-28	AD-28	+	2	AD-22	10	12.9	316	16	28	275	145	22	180	100	7.1
X-007-32	AD-32	+	2	AD-25	13	17	417	16	32	275	145	25	210	115	10.0
X-007-36	AD-361	+	2	AD-281	16	23.6	578	16	36	275	145	28	190	100	12.2
X-007-40	AD-40	+	2	AD-32	16	28.1	688	20	40	300	160	32	275	145	19.2
X-007-45	AD-45	+	2	AD-36	20	38.3	938	25	45	340	180	36	285	155	26.5
X-007-50	AD-50	+	2	AD-401	22	45	1103	32	50	350	195	40	260	130	33.9

Ứng dụng của vòng khoen
Vòng khoen thuôn dài chủ yếu được sử dụng để nâng và cẩu trong các ngành công nghiệp khác nhau như năng lượng điện, luyện kim, đường sắt, công nghiệp hóa chất, dầu khí, khai thác máy móc, xây dựng, v.v. Nó cũng có thể được kết hợp với xích, dây thép, liên kết kết nối và phụ kiện móc.

Việc kiểm tra trước khi sử dụng móc bao gồm những nội dung sau:
1. Phải xác định rõ ranh giới hàng hải.
2. Khóa an toàn phải ở đúng vị trí và có thể hoạt động bình thường.
3. Móc phải được kiểm tra xem có bị biến dạng, nứt, mòn hoặc ăn mòn quá mức không. Lưu ý: Độ mài mòn trên bề mặt ổ trục móc không được vượt quá 8% kích thước danh nghĩa.
4. Kiểm tra độ mở của móc có nằm trong thông số của nhà sản xuất hay không. Nếu ổ chao mở quá nhiều, đây là dấu hiệu cho thấy nó đã được tải trọng điểm hoặc quá tải.
5. Kiểm tra xem các bộ phận chuyển động như nhả CAM có di chuyển tự do không.
6. Nếu móc là móc xoay tròn, hãy kiểm tra xem móc có xoay tự do không và ổ trục có phát ra tiếng động bất thường nào không. Tiếng ồn bất thường thường là dấu hiệu của sự mỏi hoặc hỏng vòng bi.
7. Nếu móc có tay cầm xử lý ren, hãy đảm bảo rằng các ren ở tình trạng tốt và đai ốc phải xoay tự do trên các ren để kiểm tra xem các bộ phận chuyển động như nhả CAM có tự do di chuyển hay không.
