Trụ tiếp nước 2 cửa DN100 ShinYi FHFA-0100-16-D2R Trụ tiếp nước 2 cửa DN100 ShinYi FHFA-0100-16-D2R Van khóa đầu vào FHFA-0100 có 2 đầu vào là các kết nối tức thời ngàm nhôm DN65, mặt bích đầu ra 100mm  và được trang bị van xả một chiều 25mm, nắp đậy và xích. Van khóa đầu vào 2 chiều có thể được lắp đặt ở vị trí thẳng đứng hoặc nằm ngang FHFA-0100-16-D2R Trụ chữa cháy Số lượng: 100 cái

Trụ tiếp nước 2 cửa DN100 ShinYi FHFA-0100-16-D2R

Tình trạng:
Van khóa đầu vào FHFA-0100 có 2 đầu vào là các kết nối tức thời ngàm nhôm DN65, mặt bích đầu ra 100mm  và được trang bị van xả một chiều 25mm, nắp đậy và xích. Van khóa đầu vào 2 chiều có thể được lắp đặt ở vị trí thẳng đứng hoặc nằm ngang
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua


Gọi ngay 0912.124.679 để có được giá tốt nhất!

Trụ tiếp nước cứu hỏa DN100 2 cửa ra DN65 SHINYI FHFA-0100-16-D2R

Van khóa đầu vào được lắp đặt ở mặt đất để cung cấp kết nối với nguồn cấp nước. Hệ thống thường khô và được kết nối bởi đội cứu hỏa trong trường hợp khẩn cấp. FHFA-0100 có 2 đầu vào là các kết nối tức thời ngàm nhôm DN65, mặt bích đầu ra 100mm  và được trang bị van xả một chiều 25mm, nắp đậy và xích. Van khóa đầu vào 2 chiều có thể được lắp đặt ở vị trí thẳng đứng hoặc nằm ngang

Tính năng, đặc điểm của Trụ tiếp nước cứu hỏa SHINYI FHFA
- Trụ,tiếp nước PCCC trên mặt đất là cửa ngõ để kết nối và tiếp nước cho hệ thống PCCC trong nhà. Trong trường hợp hỏa hoạn, lực lượng PCCC sẽ kết       nối vòi và dùng máy bơm cao áp cấp nước vào hệ thống PCCC trong tòa nhà.
- Thân van làm từ gang cau, phủ sơn Epoxy 2 mặt. Thử nước toàn thân 18kgf/cm. Tích hợp sẵn van một chiều bên trong các họng tiếp nước.
- Trụ tiếp nước PCCC là thiết bị chuyên dùng trong ngành PCCC thường lắp đặt bên ngoài làm cửa ngõ kết nối để đội cứu hỏa tiếp nước vào hệ thống chữa cháy trong nhà.
- Trụ tiếp nước PCCC có hai loại trụ 02 cửa kích thước DN100 và 04 trụ cửa với kích thước DN150. Trụ được kết nối vào hệ thống dạng mặt bích.

Thông số kỷ thuật của Trụ tiếp nước PCCC 2 ngõ ra FHFA
- Mã Hàng: FHFA-0100-16-D2R
- Kích Thước : DN100
- Tiêu Chuẩn Thiết Kế: TCVN 5739-1993
- Tiêu Chuẩn Mặt Bích/Kết Nối: TCVN 5739-1993
- Áp Suất Làm Việc: 10bar/ 16bar
- Nhiệt Độ Làm Việc: -10 ~ 80
- Môi Trường Làm Việc: Hệ thống PCCC
MÃ SẢN PHẨM/CODE FHFA
KÍCH THƯỚC/SIZE DN100
SƠN/PAINT Loại Sơn/Type EPOXY
Độ Dầy/Thickness ≥300µm
Màu Sắc/Color ĐỎ + VÀNG
RED + YELLOW
TIÊU CHUẨN THIẾT KẾ/DESIGN STANDARD TCVN 5739-1993
TCVN 5739-1993
TIÊU CHUẨN MẶT BÍCH VÀ ÁP SUẤT LÀM VIỆC/FLANGE STANDARD AND PRESSURE RATING TCVN 5739-1993 PN10/PN16
TCVN 6379-1998
NHIỆT ĐỘ LÀM VIỆC/WORKING TEMP -10 ~ 80 oC
MÔI TRƯỜNG LÀM VIỆC/FLOW MEDIA Nước, Nước Thải, Nước Nhiễm Mặn
Water Work, Sewage, Petroleum, Chemical, Power Plant and General Industry
Trụ tiếp nước PCCC 2 ngõ ra DN100 FHFA 2

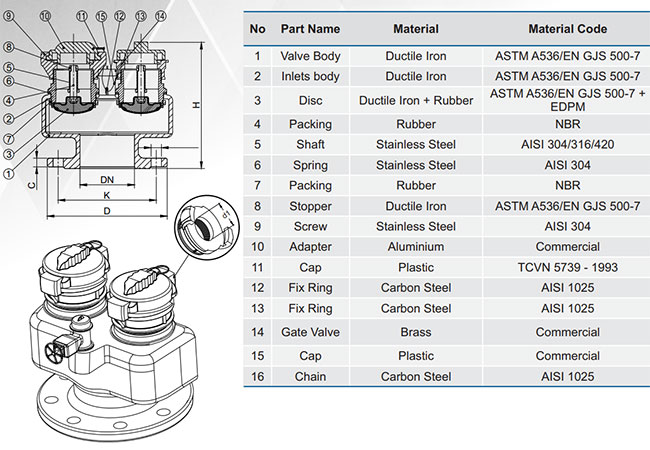

PART LIST & MATERIALS
Part No. Description Materials Materials Code
1 Valve body Ductile Iron ASTM A536
2 Body Ductile Iron ASTM A536
3 Disc Ductile Iron ASTM A536
4 Packing Rubber Commercial
5 Shaft Stainless steel EPDM
6 Spring Stainless steel AISI 410
7 Packing Rubber AISI 304
8 Stopper Ductile Iron FPDM
9 Screw Stainless steel ASTM A536
10 Adapter Aluminium Commercial
11 Cap Plastic TCVN 5739-1993
12 Fix Ring Carbon steel Commercial
13 Fix Ring Carbon steel Commercial
14 Gate valve Bronze Commercial
15 Cap  Plastic Commercial
16 Chain Carbon steel Commercial

DIMENSIONS
Model DN D K C L H n-Ød
FHFA 100 220 180 19 290 232 8-Ø23
FHFA 150 280 240 19 315 278.5 8-Ø23

Cấu tạo của Trụ tiếp nước 2 cửa DN100 ShinYi FHFA-0100-16-D2R
Trụ tiếp nước PCCC được cấu tạo bởi 04 thành phần chính là thân trụ, cửa tiếp nước, nắp và van xả.
- Thân trụ: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm. Thân có 02 phần, thân trên và mặt bích bên dưới để kết nối vào hệ thống.
- Cửa tiếp nước: được thiết kế như van một chiều lò xo, chỉ cho nước vào không cho nước chảy ngược ra, kích thước cửa DN65. Trên cửa tiếp nước có ngàn bằng nhôm để kết nối với cuộn vòi chữa cháy.
- Nắp đậy: được sản xuất từ nhựa Plasstic, an toàn cho nước sạch.
- Van xả: Dạng van kim được sản xuất bằng đồng thau, chống rỉ sét, có tác dụng xã nước đọng trong trụ tiếp nước sau khi sử dụng.
Nguyên lý hoạt động:
Khi không dùng đến trụ tiếp nước không có nước. Khi có nhu cầu tiếp nước cho hệ thống chữa cháy trong nhà nhân viên cứu hỏa sẽ mở nắp cửa tiếp nước, kết nối cuộn vòi chữa cháy vào ngàm để dẫn nước vào hệ thống chữa cháy trong nhà.
 Ưu điểm:
- Van được sản xuất từ gang cầu FCD450, Inox 304 chống rỉ sét, an toàn cho nguồn nước sạch.
- Cửa tiếp nước dạng van một chiều chỉ cho nước vào không chảy ngược ra.
- Van được thiết kế chăc chắn, ngoại quan đẹp, sơn epoxy cao cấp độ bền cao, không phai màu theo thời gian.
  • Thông số kỷ thuật: Trụ tiếp nước PCCC 2 ngõ ra DN100 FHFA
    - Mã Hàng: FHFA-0100-16-D2R
    - Kích Thước : DN100
    - Tiêu Chuẩn Thiết Kế: TCVN 5739-1993
    - Tiêu Chuẩn Mặt Bích/Kết Nối: TCVN 5739-1993
    - Áp Suất Làm Việc: 10bar/ 16bar
    - Nhiệt Độ Làm Việc: -10℃ ~ 80℃
    - Môi Trường Làm Việc: Hệ thống PCCC

  Ý kiến bạn đọc



Thông số kỹ thuật

  • Thông số kỷ thuật: Trụ tiếp nước PCCC 2 ngõ ra DN100 FHFA
    - Mã Hàng: FHFA-0100-16-D2R
    - Kích Thước : DN100
    - Tiêu Chuẩn Thiết Kế: TCVN 5739-1993
    - Tiêu Chuẩn Mặt Bích/Kết Nối: TCVN 5739-1993
    - Áp Suất Làm Việc: 10bar/ 16bar
    - Nhiệt Độ Làm Việc: -10℃ ~ 80℃
    - Môi Trường Làm Việc: Hệ thống PCCC
