Van chữa cháy DN100 2 cửa ra DN65 SHINYI TFHA-0100
Tình trạng:
Van góc PCCC chữ Y là loại van cứu hỏa chuyên dụng được lắp đặt ngoài các tòa nhà để nhân viên cứu hỏa lấy nước ra ngoài trong quá trình chữa cháy. Van cấu tạo dạng chữ Y bao gồm hai van góc PCCC đơn. Van vận hành nhẹ nhàng bằng tay quay và được kết nối vào hệ thống dạng mặt bích.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!

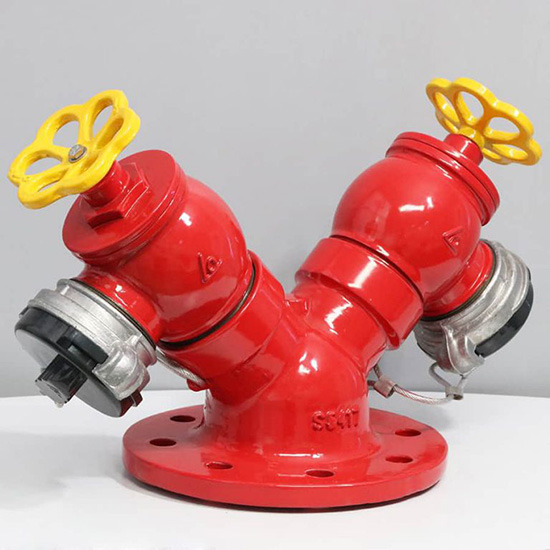

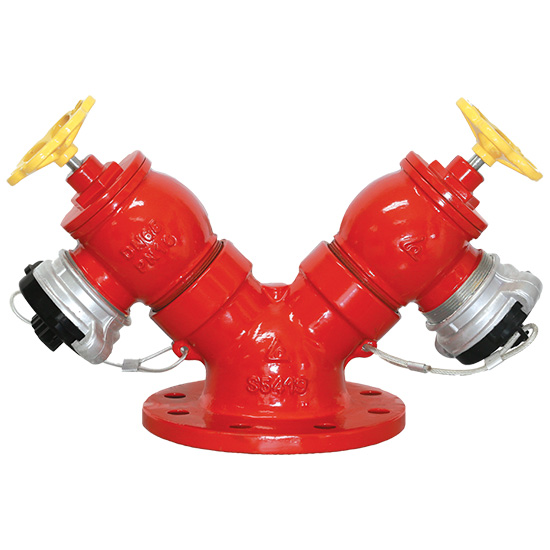

Đầu trụ chữa cháy DN100 hai cửa ra DN65 SHINYI TFHA-0100-16-D2R
Van góc PCCC chữ Y là loại van cứu hỏa chuyên dụng được lắp đặt ngoài các tòa nhà để nhân viên cứu hỏa lấy nước ra ngoài trong quá trình chữa cháy. Van cấu tạo dạng chữ Y bao gồm hai van góc PCCC đơn. Van vận hành nhẹ nhàng bằng tay quay và được kết nối vào hệ thống dạng mặt bích.Tính năng , đặc điểm của Van vòi đôi PCCC SHINYI TFHA
- Van PCCC ngoài trời là một loại van cứu hỏa chuyên dụng được lắp đặt ngoài trời. Van được sử dụng để cho nhân viên cứu hỏa lấy nước xung quanh khuôn viên bên ngoài tòa nhà.
- Được chế tạo từ gang cầu với khả năng chịu lực lớn hơn và độ bền sử dụng cao hơn.
- Thiết kế hình dạng chữ Y, cho dòng chảy hiệu quả.
- Đĩa van làm từ gang cầu bọc cao su, trục van làm từ thép không gỉ cho độ bền cao.
- Tay vặn làm từ gang cao cấp, ngoại quan đẹp và độ bền cao.
- Trục van được chế tạo bằng thép không gỉ, khả năng chịu lực lớn, không bị ăn mòn và bền vững.
- Phù hợp với TCVN 5739-1993 và TCVN 6379-1998.
Cấu tạo:
Van góc PCCC chữ Y được cấu tạo bởi 05 thành phần chính là thân van, lá van, ty van, tay quay và ngàm
- Thân van: dạng chữ Y được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm, van gồm 02 van góc PCCC đơn.
- Lá van: dạng đĩa tròn bằng gang cầu FCD450 được phủ 100% bằng cao su EPDM phù hợp với tiêu chuẩn nước sạch
- Ty van: sản xuất từ Inox 410 độ bền cao, chống rỉ sét
- Tay quay: dạng vô lăng đúc bằng gang cầu FCD450, độ bền cao.
- Ngàm: dùng để lắp cuộn vòi chữa cháy vào lấy nước ra, được sản xuất bằng nhôm.
Nguyên lý hoạt động:
Khi không dùng đến van ở trạng thái đóng. Khi có nhu cầu lấy nước để chữa cháy nhân viên cứu hỏa sẽ kết nối cuộn vòi chữa cháy vào ngàm van sau đó vận hành tay quay theo chiều mở, lá van sẽ theo ty van đi lên cho nước chảy vào vòi chữa cháy.
Ưu điểm:
- Vận hành nhẹ nhàng bằng tay quay
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
Thông số kỷ thuật của Van PCCC ngoài trời DN100 TFHA
- Mã Hàng: TFHA-0100-16-D2R
- Kích Thước : DN100
- Tiêu Chuẩn Thiết Kế: TCVN 5739 1993 - TCVN 6379 1998
- Tiêu Chuẩn Mặt Bích/Kết Nối: BS 4504-DIN 2632- DIN 2633
- Áp Suất Làm Việc: PN10-PN16
- Nhiệt Độ Làm Việc: -10℃ ~ 80℃
- Môi Trường Làm Việc: Hệ thống PCCC
| MÃ SẢN PHẨM/CODE | TFHA | |
| KÍCH THƯỚC/SIZE | DN100 | |
| SƠN/PAINT | Loại Sơn/Type | EPOXY |
| Độ Dầy/Thickness | ≥300µm | |
| Màu Sắc/Color | ĐỎ + VÀNG RED + YELLOW | |
| TIÊU CHUẨN THIẾT KẾ/DESIGN STANDARD | TCVN 5739-1993 | |
| TCVN 5739-1993 | ||
| TIÊU CHUẨN MẶT BÍCH VÀ ÁP SUẤT LÀM VIỆC/FLANGE STANDARD AND PRESSURE RATING | TCVN 5739-1993 | PN10/PN16 |
| TCVN 6379-1998 | ||
| NHIỆT ĐỘ LÀM VIỆC/WORKING TEMP | -10 ~ 80 oC | |
| MÔI TRƯỜNG LÀM VIỆC/FLOW MEDIA | Nước, Nước Thải, Nước Nhiễm Mặn Water Work, Sewage, Petroleum, Chemical, Power Plant and General Industry | |

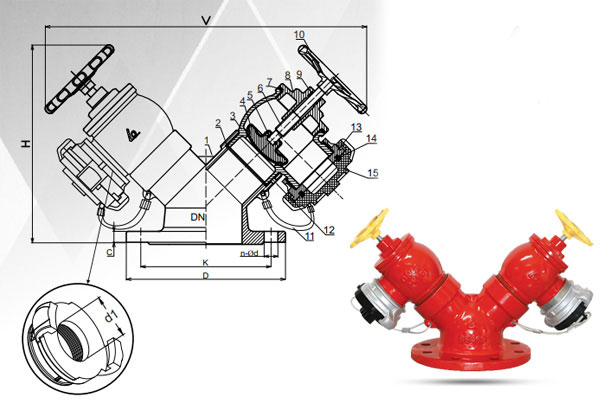

| PART LIST & MATERIALS | |||
| Part No. | Description | Materials | Materials Code |
| 1 | Y body | Ductile Iron | ASTM A536 |
| 2 | O-Ring | Rubber | NBR |
| 3 | Body | Ductile Iron | ASTM A536 |
| 4 | Disc | Ductile Iron + Rubber | ASTM A536+NBR |
| 5 | Pin | Brass | Commercial |
| 6 | Shaft | Stainless steel | AISI 410 |
| 7 | O-Ring | Rubber | NBR |
| 8 | Nắp van | Ductile Iron | ASTM A536 |
| 9 | O-Ring | Rubber | NBR |
| 10 | Handwheel | Cast Iron | Commercial |
| 11 | Cáp an toàn | Stainless steel | AISI 410 |
| 12 | Nut | Stainless steel | AISI 304 |
| 13 | Đầu nối | Aluminium | TCVN 5739:1993 |
| 14 | O-Ring | Rubber | NBR |
| 15 | Upper Cap | Plastic | Commercial |
| DIMENSIONS | ||||||
| DN | D | K | C | V | H | n-ØL |
| 100 | 220 | 180 | 19 | 436 | 272 | 8-Ø19 |
Cấu tạo:
Van góc PCCC chữ Y được cấu tạo bởi 05 thành phần chính là thân van, lá van, ty van, tay quay và ngàm
- Thân van: dạng chữ Y được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm, van gồm 02 van góc PCCC đơn.
- Lá van: dạng đĩa tròn bằng gang cầu FCD450 được phủ 100% bằng cao su EPDM phù hợp với tiêu chuẩn nước sạch
- Ty van: sản xuất từ Inox 410 độ bền cao, chống rỉ sét
- Tay quay: dạng vô lăng đúc bằng gang cầu FCD450, độ bền cao.
- Ngàm: dùng để lắp cuộn vòi chữa cháy vào lấy nước ra, được sản xuất bằng nhôm.
Nguyên lý hoạt động:
Khi không dùng đến van ở trạng thái đóng. Khi có nhu cầu lấy nước để chữa cháy nhân viên cứu hỏa sẽ kết nối cuộn vòi chữa cháy vào ngàm van sau đó vận hành tay quay theo chiều mở, lá van sẽ theo ty van đi lên cho nước chảy vào vòi chữa cháy.
Ưu điểm:
- Vận hành nhẹ nhàng bằng tay quay
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
-
Thông số kỷ thuật: Van góc PCCC ngoài trời chữ Y DN100 TFHA
- Mã Hàng: TFHA-0100-16-D2R
- Kích Thước : DN100
- Tiêu Chuẩn Thiết Kế: TCVN 5739 1993 - TCVN 6379 1998
- Tiêu Chuẩn Mặt Bích/Kết Nối: BS 4504-DIN 2632- DIN 2633
- Áp Suất Làm Việc: PN10-PN16
- Nhiệt Độ Làm Việc: -10℃ ~ 80℃
- Môi Trường Làm Việc: Hệ thống PCCC
Thông số kỹ thuật
-
Thông số kỷ thuật: Van góc PCCC ngoài trời chữ Y DN100 TFHA
- Mã Hàng: TFHA-0100-16-D2R
- Kích Thước : DN100
- Tiêu Chuẩn Thiết Kế: TCVN 5739 1993 - TCVN 6379 1998
- Tiêu Chuẩn Mặt Bích/Kết Nối: BS 4504-DIN 2632- DIN 2633
- Áp Suất Làm Việc: PN10-PN16
- Nhiệt Độ Làm Việc: -10℃ ~ 80℃
- Môi Trường Làm Việc: Hệ thống PCCC
