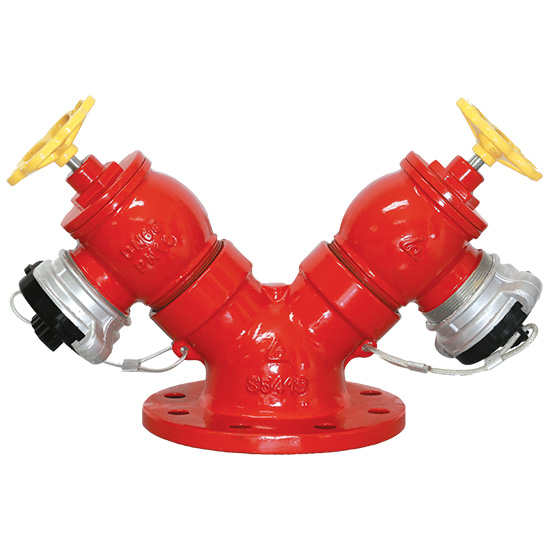

Van góc PCCC chữ Y DN100 ShinYi TFHA-0100

Đơn vị: pcs

Liên hệ để nhận báo giá

Màu sắc Đỏ (Red) – chuẩn nhận diện thiết bị PCCC
Sơn phủ Epoxy resin powder, dày 250–300μm
Thông số Đơn vị
Thương hiệu PCCC
Xem đủ 21 thông số ↓

Phản hồi trong giờ làm việc. Cần tư vấn chọn đúng tiêu chuẩn? Ghi rõ môi trường sử dụng trong yêu cầu.

Thông số kỹ thuật

Lấy từ tài liệu nhà sản xuất. Mỗi thông số ghi rõ nguồn đã đối chiếu.

Màu sắc: Đỏ (Red) – chuẩn nhận diện thiết bị PCCC
Sơn phủ: Epoxy resin powder, dày 250–300μm
Thông số: Đơn vị
Thương hiệu: PCCC
Mã sản phẩm: TFHA-0100-16-D2R
Tên sản phẩm: Van PCCC ngoài trời ShinYi TFHA-0100
Kiểu kết nối: Mặt bích (Flange)
Thiết kế thân: Hình chữ Y – tối ưu dòng chảy
Tiêu chuẩn sơn: JIS K 5551:2002 / TCVN 9014:2011
d1 (Ø trong họng): mm
H (Chiều cao tổng): mm
Áp suất làm việc: PN10, PN16
Tiêu chuẩn kết nối: BS 4504 / DIN 2632 / DIN 2633
V (Chiều cao tay vặn): mm
C (Độ dày mặt bích): mm
Môi trường sử dụng: Hệ thống cấp nước chữa cháy
Kích thước danh định: DN100
Nhiệt độ hoạt động: -10°C ~ +80°C
K (Khoảng cách lỗ bulong): mm
D (Đường kính mặt bích): mm
n-Ød (Số lỗ – đường kính lỗ): –

Mô tả

🔥 Van Góc PCCC Ngoài Trời DN100 ShinYi TFHA-0100 – Kết Nối Nhanh, Cấp Nước Mạnh Mẽ Cho Chữa Cháy Khu Vực Ngoài Nhà

📘 Giới Thiệu Tổng Quan
ShinYi TFHA-0100 là dòng van cứu hỏa ngoài trời chuyên dụng, kích thước danh định DN100, được lắp đặt tại các khu vực ngoài nhà như vỉa hè, bãi xe, nhà máy, khu đô thị hoặc gần tòa nhà lớn. Thiết bị đóng vai trò điểm lấy nước trực tiếp từ hệ thống cấp nước chữa cháy, giúp lực lượng PCCC dễ dàng kết nối vòi chữa cháy và triển khai dập lửa nhanh chóng.
Thiết kế hình chữ Y, tay vặn lớn, thân van làm từ gang cầu phủ epoxy và tích hợp 2 cửa ra tiêu chuẩn ngàm giúp tăng hiệu suất cấp nước, đảm bảo độ bền cao trong điều kiện môi trường khắc nghiệt.

🛡️ Chức Năng Chính
✅ Cho phép lực lượng PCCC kết nối vòi và lấy nước trực tiếp tại các điểm cố định ngoài trời
✅ Lưu lượng lớn, thao tác nhanh chóng, phù hợp tiêu chuẩn đấu nối của hầu hết các vòi chữa cháy hiện có
✅ Bền bỉ, dễ nhận biết và bảo trì nhờ thiết kế chuẩn PCCC quốc tế (màu đỏ – Red)

⚙️ Cấu Tạo Và Vật Liệu Kỹ Thuật
Van TFHA-0100 gồm 15 bộ phận, được sản xuất từ các vật liệu cao cấp, thiết kế theo tiêu chuẩn PCCC Việt Nam và quốc tế:

STT	Bộ phận	Vật liệu	Tiêu chuẩn
1	Thân chữ Y (Y-body)	Gang cầu	ASTM A536 / EN GJS 500-7
2,7,9,14	Vòng đệm O-Ring	Cao su NBR	Đàn hồi cao, kháng hóa chất
3	Thân van	Gang cầu	ASTM A536
4	Đĩa van	Gang cầu + cao su EPDM	Kín tuyệt đối, đóng mở êm
5	Chốt van	Đồng (Brass)	Commercial
6	Trục van	Inox AISI 410	Chống mài mòn, không gỉ
8	Nắp van (Bonnet)	Gang cầu	ASTM A536
10	Tay vặn	Gang cầu	Bền, dễ thao tác
11	Cáp an toàn	Inox AISI 410	Giữ cố định nắp đậy
12	Bu lông, ốc vít	Inox AISI 304	Không gỉ
13	Ngàm nối ra	Nhôm hợp kim	TCVN 5739:1993
15	Nắp đậy	Nhựa kỹ thuật	Commercial

🔍 Đặc Điểm Nổi Bật
✅ Thiết kế thông minh, tối ưu dòng chảy
- Thân van hình chữ Y giúp giảm trở lực dòng chảy, cho lưu lượng nước lớn hơn so với van kiểu thẳng truyền thống.
- Hai cửa ra tiêu chuẩn, giúp triển khai đồng thời 2 cuộn vòi chữa cháy – tăng hiệu quả ứng cứu.
✅ Chất liệu cao cấp – Độ bền công nghiệp
- Toàn thân van, nắp van và tay vặn làm từ gang cầu ASTM A536, chịu va đập tốt, độ bền cao.
- Trục van bằng inox AISI 410, chống ăn mòn trong điều kiện ngoài trời, nước nhiễm mặn hoặc ô nhiễm.
- Đĩa van bọc cao su EPDM, giúp đóng kín hoàn toàn, chống rò rỉ nước.
✅ Khả năng chống ăn mòn vượt trội
- Phủ sơn Epoxy tĩnh điện dày 250~300µm, tiêu chuẩn JIS K 5551:2002 / TCVN 9014:2011, cho khả năng chống tia UV, ăn mòn hóa chất nhẹ và môi trường khắc nghiệt.

📏 Thông Số Kỹ Thuật Van ShinYi TFHA DN100

Thông số	Giá trị
Tên sản phẩm	Van PCCC ngoài trời ShinYi TFHA-0100
Kích thước danh định	DN100
Mã sản phẩm	TFHA-0100-16-D2R
Thiết kế thân	Hình chữ Y – tối ưu dòng chảy
Kiểu kết nối	Mặt bích (Flange)
Tiêu chuẩn kết nối	BS 4504 / DIN 2632 / DIN 2633
Áp suất làm việc	PN10, PN16
Nhiệt độ hoạt động	-10°C ~ +80°C
Sơn phủ	Epoxy resin powder, dày 250–300μm
Tiêu chuẩn sơn	JIS K 5551:2002 / TCVN 9014:2011
Môi trường sử dụng	Hệ thống cấp nước chữa cháy
Màu sắc	Đỏ (Red) – chuẩn nhận diện thiết bị PCCC

Van chữa cháy DN100 2 cửa ra DN65 SHINYI TFHA 0100

📐 Kích Thước Tổng Thể – TFHA-0100

Thông số	Đơn vị	Giá trị
H (Chiều cao tổng)	mm	272
V (Chiều cao tay vặn)	mm	436
d1 (Ø trong họng)	mm	57
D (Đường kính mặt bích)	mm	220
K (Khoảng cách lỗ bulong)	mm	180
C (Độ dày mặt bích)	mm	19
n-Ød (Số lỗ – đường kính lỗ)	–	8 – Ø19

🛠️ Hướng Dẫn Mã Hàng
Ví dụ mã: TFHA-0100-16-D2R

Ký hiệu	Diễn giải
TFHA	Van cứu hỏa ngoài trời
0100	Kích thước danh định DN100
16	Áp suất danh định PN16
D2	Thân gang cầu
R	Màu đỏ – chuẩn PCCC

🏭 Ứng Dụng Thực Tế
Van PCCC TFHA DN100 thường được lắp đặt tại các khu vực:
🏭 Nhà máy sản xuất, khu công nghiệp
🏢 Trung tâm thương mại, khu đô thị
🛣 Hành lang giao thông, bãi xe, sân ga
🏗 Công trình xây dựng, nhà kho lớn
⚠️ Khu vực dễ cháy ngoài trời, cần triển khai nhanh nguồn nước

✅ Ưu Điểm Cạnh Tranh Vượt Trội
✔️ Hai cửa ra có ngàm nối nhanh, phù hợp với vòi chữa cháy tiêu chuẩn
✔️ Dễ thao tác, dễ nhận biết, sơn đỏ nổi bật, tay quay lớn tiện lợi
✔️ Vật liệu bền vững – Gang cầu, Inox 304/410, EPDM, NBR
✔️ Thiết kế tối ưu dòng chảy – hình chữ Y tăng hiệu suất cấp nước
✔️ Phù hợp nhiều tiêu chuẩn kết nối quốc tế, dễ dàng lắp đặt và thay thế

🔚 Kết Luận
Van chữa cháy ngoài trời ShinYi TFHA DN100 là thiết bị không thể thiếu trong hệ thống cấp nước chữa cháy tại các khu vực mở, đáp ứng đầy đủ yêu cầu kỹ thuật, độ bền cao và thao tác nhanh chóng. Sản phẩm phù hợp lắp đặt tại các vị trí chiến lược để hỗ trợ lực lượng chữa cháy tiếp cận nguồn nước kịp thời trong tình huống khẩn cấp.
