Túi khóa LOTO cho bộ điều khiển cầu trục, nút dừng khẩn cấp PROLOCKEY LB11

Khóa túi LOTO bộ điều khiển điện PROLOCKEY LB11 – Giải pháp khóa tay điều khiển cầu trục, phích cắm và thiết bị kích thước lớn

1. Tổng quan về khóa túi LOTO bộ điều khiển điện PROLOCKEY LB11

Khóa túi LOTO bộ điều khiển điện PROLOCKEY LB11 là thiết bị Lockout/Tagout chuyên dụng được thiết kế để bao phủ, cô lập và ngăn chặn thao tác ngoài ý muốn đối với bộ điều khiển cầu trục, tay điều khiển palăng, phích cắm điện kích thước lớn, đầu nối điện đặc biệt và các thiết bị điều khiển có hình dạng hoặc kích thước không tiêu chuẩn.

Không giống các loại khóa LOTO dạng cứng dành cho cầu dao, van hoặc phích cắm tiêu chuẩn, PROLOCKEY LB11 sử dụng túi khóa bằng vật liệu vải polyester mềm, bền và linh hoạt, cho phép sản phẩm thích ứng với nhiều hình dạng thiết bị khác nhau. Đây là ưu điểm đặc biệt quan trọng khi đối tượng cần khóa là những thiết bị có kích thước lớn, nhiều nút điều khiển hoặc không có vị trí cố định để gắn khóa trực tiếp.

Trong môi trường công nghiệp, các thiết bị như tay điều khiển cầu trục, bộ điều khiển palăng điện, bộ điều khiển từ xa, phích cắm công nghiệp cỡ lớn và các đầu nối điện đặc biệt thường khó khóa bằng các thiết bị LOTO thông thường. PROLOCKEY LB11 được phát triển để giải quyết chính bài toán này.

Túi khóa có thể bao phủ thiết bị điều khiển, kết hợp với cơ cấu khóa và ổ khóa an toàn để ngăn người không có thẩm quyền tiếp cận hoặc kích hoạt các nút điều khiển trong thời gian bảo trì, sửa chữa, kiểm tra hoặc dừng máy.

Sản phẩm đặc biệt phù hợp với các chương trình LOTO tại nhà máy, xưởng cơ khí, khu vực cầu trục, công trường xây dựng, nhà máy thép, nhà máy sản xuất máy móc, kho logistics và các hệ thống nâng hạ công nghiệp.

2. Vì sao cần khóa bộ điều khiển cầu trục và thiết bị điều khiển lớn?

Trong nhiều môi trường sản xuất, cầu trục, pa lăng, tời điện và các thiết bị nâng hạ sử dụng bộ điều khiển cầm tay hoặc bộ điều khiển có nhiều nút chức năng.

Một bộ điều khiển có thể bao gồm các nút:

• Nâng.
• Hạ.
• Chạy trái.
• Chạy phải.
• Di chuyển tiến.
• Di chuyển lùi.
• Dừng.
• Nút dừng khẩn cấp.
• Các nút điều khiển phụ trợ.

Trong quá trình bảo trì, chỉ cần một thao tác sai trên bộ điều khiển cũng có thể làm thiết bị chuyển động ngoài ý muốn.

Ví dụ, kỹ thuật viên đang kiểm tra cơ cấu nâng của cầu trục. Bộ điều khiển vẫn nằm trong khu vực làm việc và có thể bị người khác cầm lên hoặc nhấn nút. Nếu không có biện pháp kiểm soát, cầu trục hoặc palăng có thể hoạt động khi nhân sự vẫn đang ở khu vực nguy hiểm.

PROLOCKEY LB11 giúp tạo ra một lớp bảo vệ vật lý bên ngoài bộ điều khiển. Khi bộ điều khiển được đặt trong túi khóa và túi được khóa theo quy trình LOTO, người không được phép khó có thể tiếp cận trực tiếp các nút điều khiển.

Đây là một giải pháp đặc biệt hữu ích khi thiết bị điều khiển:

• Có kích thước lớn.
• Có hình dạng bất thường.
• Có nhiều nút bấm.
• Không có điểm khóa cố định.
• Không thể sử dụng khóa LOTO dạng cứng.
• Có dây dẫn dài.
• Cần được bảo quản trong quá trình bảo trì.

3. PROLOCKEY LB11 – giải pháp LOTO cho thiết bị kích thước lớn và hình dạng đặc biệt

Một trong những hạn chế phổ biến của thiết bị Lockout/Tagout là nhiều sản phẩm được thiết kế cho những điểm cô lập có hình dạng tiêu chuẩn.

Ví dụ:

• Khóa MCB cho cầu dao.
• Khóa MCCB.
• Khóa van bi.
• Khóa van cổng.
• Khóa phích cắm.
• Khóa nút nhấn tiêu chuẩn.

Tuy nhiên, không phải thiết bị nào cũng có cấu tạo phù hợp với những loại khóa này.

Tay điều khiển cầu trục, bộ điều khiển palăng, phích cắm cỡ lớn hoặc đầu nối điện đặc biệt thường có hình dạng phức tạp. Trong trường hợp này, sử dụng một túi khóa mềm có thể linh hoạt hơn nhiều so với việc tìm một thiết bị khóa cứng có kích thước chính xác.

PROLOCKEY LB11 được thiết kế theo nguyên lý:

Bao phủ → ngăn tiếp cận → khóa → nhận diện → kiểm soát.

Thay vì cố định khóa trực tiếp vào từng nút hoặc từng bộ phận của thiết bị, túi khóa bao phủ toàn bộ cụm thiết bị cần kiểm soát.

Giải pháp này giúp mở rộng phạm vi ứng dụng của hệ thống LOTO sang những thiết bị mà các loại khóa truyền thống khó xử lý.

4. Vật liệu polyester mềm và bền

PROLOCKEY LB11 sử dụng polyester làm vật liệu chính.

So với các thiết bị khóa LOTO bằng nhựa cứng, túi vải có ưu điểm về khả năng thích ứng với hình dạng thiết bị.

Vật liệu mềm giúp túi:

• Dễ gấp gọn.
• Dễ mang theo.
• Dễ bảo quản.
• Thích ứng với nhiều hình dạng.
• Hạn chế chiếm không gian trong hộp dụng cụ.
• Có thể bao phủ thiết bị kích thước lớn.
• Phù hợp với những thiết bị không có hình dạng tiêu chuẩn.

Thông tin kỹ thuật của sản phẩm cũng xác định polyester là vật liệu chính và vật liệu dây khóa.

Thiết kế dạng túi sử dụng cấu trúc vải rip-stop nylon/fabric theo mô tả sản phẩm, hướng đến khả năng sử dụng trong môi trường công nghiệp và thuận tiện khi đưa vào hộp dụng cụ an toàn.

5. Cấu trúc vách ngăn bảo vệ bên trong

Một điểm đáng chú ý của thiết kế LB11 là internal safety baffle – vách ngăn an toàn bên trong.

Vách ngăn này tạo thêm một lớp ngăn cách giữa túi và các nút điều khiển bên trong.

Mục tiêu là hạn chế khả năng người bên ngoài có thể tiếp cận hoặc tác động trực tiếp vào các nút trong quá trình thiết bị đang được khóa.

Đây là đặc điểm đặc biệt hữu ích đối với:

• Bộ điều khiển cầu trục.
• Tay điều khiển palăng.
• Bộ điều khiển có nhiều nút.
• Thiết bị có nút dừng khẩn cấp.
• Bộ điều khiển có cần gạt.
• Các cụm điều khiển điện kích thước lớn.

Vách ngăn bên trong giúp tăng hiệu quả của túi khóa so với việc chỉ sử dụng một lớp túi vải đơn thuần.

6. Tích hợp tấm PVC bên trong

PROLOCKEY LB11 còn được thiết kế với tấm chèn PVC.

Tấm PVC có tác dụng tạo thêm lớp bảo vệ và giúp hạn chế việc cố ý tác động vào các nút điều khiển khi thiết bị đang được khóa.

Đối với các thiết bị có nhiều nút bấm, việc chỉ bao phủ bên ngoài đôi khi chưa đủ nếu túi có thể bị ấn từ bên ngoài. Cấu trúc gia cường bằng PVC giúp tăng độ cứng cần thiết tại khu vực bảo vệ.

Nhờ đó, thiết bị có thể tạo thành một hệ thống bảo vệ gồm:

Vải polyester mềm → lớp gia cường PVC → vách ngăn bên trong → cơ cấu khóa.

Sự kết hợp này giúp LB11 vừa duy trì tính linh hoạt của túi vải vừa tăng khả năng bảo vệ tại các khu vực cần thiết.

7. Hai kích thước cho nhiều loại thiết bị

Dòng sản phẩm có hai kích thước để đáp ứng các nhu cầu khác nhau.

PROLOCKEY LB11

Kích thước theo bảng thông số:

450 mm × 245 mm

Phù hợp với các bộ điều khiển cầu trục tiêu chuẩn, đầu nối lớn và thiết bị điều khiển có kích thước vừa.

PROLOCKEY LB12

Kích thước:

660 mm × 245 mm

Phù hợp với các thiết bị lớn hơn, bộ điều khiển kích thước lớn hoặc cấu hình có nhiều nút.

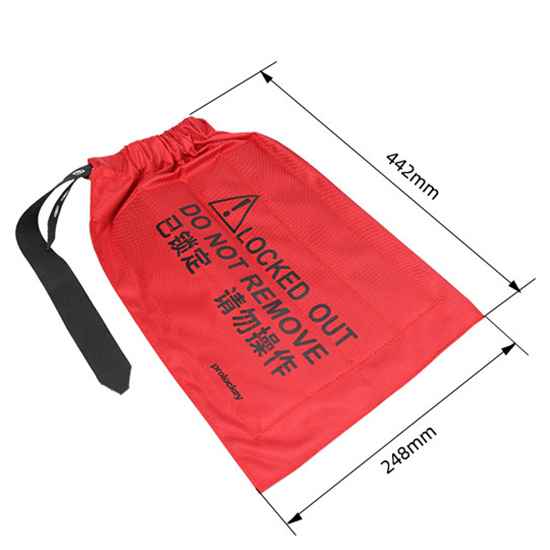

Một số tài liệu mô tả kích thước tương ứng khoảng 442 × 248 mm và 648 × 248 mm theo cách đo khác nhau. Khi đặt hàng số lượng lớn, nên sử dụng mã sản phẩm và kích thước theo catalogue kỹ thuật của nhà cung cấp để xác nhận phiên bản.

Có thể lựa chọn đơn giản:

8. Thông số kỹ thuật PROLOCKEY LB11

9. Khả năng chịu nhiệt từ -40°C đến +120°C

Theo thông số kỹ thuật được cung cấp, PROLOCKEY LB11 có nhiệt độ áp dụng từ -40°C đến +120°C.

Đây là dải nhiệt độ rộng, phù hợp với nhiều môi trường công nghiệp khác nhau.

Tuy nhiên, nhiệt độ áp dụng của sản phẩm không đồng nghĩa với việc mọi thiết bị bên trong túi đều có thể hoạt động hoặc được bảo trì ở cùng mức nhiệt độ. Khi sử dụng trong môi trường nhiệt độ đặc biệt, doanh nghiệp cần đánh giá cả thiết bị được khóa, môi trường làm việc và quy trình an toàn liên quan.

10. Lỗ khóa Ø8 mm

PROLOCKEY LB11 được trang bị lỗ khóa đường kính 8 mm.

Lỗ khóa là điểm kết nối giữa túi LOTO và phương tiện khóa, chẳng hạn như:

• Ổ khóa an toàn.
• Hasp khóa nhóm.
• Dây khóa phù hợp.
• Thiết bị khóa bổ sung.

Việc lựa chọn ổ khóa cần đảm bảo kích thước còng và cấu hình khóa phù hợp với thiết kế của LB11.

Đối với công việc có nhiều người tham gia, doanh nghiệp có thể kết hợp LB11 với hasp hoặc hệ thống quản lý khóa nhóm theo quy trình LOTO nội bộ.

11. Khóa bộ điều khiển cầu trục và palăng

Một trong những ứng dụng quan trọng nhất của PROLOCKEY LB11 là khóa bộ điều khiển cầu trục và palăng.

Cầu trục và palăng là thiết bị nâng hạ có thể tạo ra năng lượng cơ học rất lớn. Trong quá trình bảo trì, việc ngăn thiết bị hoạt động ngoài ý muốn là yêu cầu quan trọng.

Bộ điều khiển có thể được đưa vào túi LB11 để:

• Hạn chế người không có thẩm quyền tiếp cận.
• Ngăn thao tác các nút điều khiển.
• Nhận diện rõ thiết bị đang trong trạng thái bảo trì.
• Kết hợp với khóa an toàn LOTO.
• Hỗ trợ quy trình cô lập năng lượng.
• Giảm nguy cơ khởi động ngoài ý muốn.

Đối với các nhà máy sử dụng nhiều cầu trục, việc chuẩn hóa túi khóa điều khiển có thể giúp bộ phận HSE và bảo trì xây dựng quy trình LOTO thống nhất.

12. Khóa phích cắm điện kích thước lớn

Không phải mọi phích cắm đều có thể sử dụng khóa phích cắm dạng hộp hoặc dạng trụ tiêu chuẩn.

Một số đầu nối điện có:

• Kích thước lớn.
• Dây dẫn lớn.
• Hình dạng bất thường.
• Nhiều đầu nối.
• Cấu trúc không tiêu chuẩn.
• Không gian lắp đặt đặc biệt.

Trong những trường hợp này, túi khóa LB11 có thể là một lựa chọn linh hoạt hơn.

Túi có thể bao phủ phần phích cắm hoặc đầu nối cần kiểm soát, sau đó được khóa lại để hạn chế thao tác.

Đây chính là một trong những nhóm ứng dụng mà flexible lockout bag có ưu thế so với thiết bị khóa cứng.

13. Khóa thiết bị dừng khẩn cấp và bộ điều khiển đặc biệt

Tên sản phẩm tiếng Anh của dòng này liên quan đến Emergency Stop Button Cover Lockout.

Nút dừng khẩn cấp là thiết bị quan trọng trong hệ thống máy móc. Tuy nhiên, trong một số quy trình bảo trì hoặc kiểm soát thiết bị, doanh nghiệp có thể cần ngăn người không có thẩm quyền thao tác với cụm điều khiển.

LB11 có thể được sử dụng như một lớp bảo vệ bên ngoài cho các bộ điều khiển có hình dạng hoặc kích thước đặc biệt, miễn là cấu trúc thực tế phù hợp với kích thước túi và phương pháp khóa.

Mục tiêu chính là tạo ra một rào cản vật lý giúp hạn chế việc kích hoạt ngoài ý muốn.

14. Hướng dẫn sử dụng PROLOCKEY LB11 trong quy trình LOTO

Bước 1: Xác định thiết bị cần khóa

Xác định bộ điều khiển, tay điều khiển cầu trục, phích cắm hoặc đầu nối cần được kiểm soát.

Bước 2: Dừng thiết bị

Thực hiện dừng máy theo quy trình vận hành.

Bước 3: Cô lập nguồn năng lượng

Ngắt nguồn năng lượng liên quan theo quy trình LOTO của doanh nghiệp.

Bước 4: Kiểm tra thiết bị điều khiển

Đảm bảo bộ điều khiển đã ở trạng thái phù hợp trước khi đưa vào túi khóa.

Bước 5: Đưa bộ điều khiển vào LB11

Mở túi và đặt bộ điều khiển hoặc thiết bị cần khóa vào bên trong.

Bước 6: Điều chỉnh túi

Điều chỉnh vị trí để bộ điều khiển được bao phủ phù hợp và các khu vực cần ngăn chặn không thể dễ dàng tiếp cận.

Bước 7: Đóng và khóa túi

Sử dụng cơ cấu khóa của túi và gắn ổ khóa an toàn phù hợp.

Bước 8: Gắn thẻ cảnh báo

Nếu quy trình yêu cầu, gắn Tagout hoặc sử dụng nhãn cảnh báo tùy chỉnh.

Bước 9: Xác minh

Kiểm tra rằng bộ điều khiển không thể được thao tác ngoài ý muốn và nguồn năng lượng đã được cô lập theo quy trình.

Bước 10: Thực hiện bảo trì

Chỉ tiến hành công việc sau khi trạng thái an toàn đã được xác minh.

Bước 11: Tháo LOTO

Sau khi công việc hoàn tất, nhân sự có thẩm quyền thực hiện quy trình tháo khóa và khôi phục thiết bị.

15. Ưu điểm của khóa túi LOTO PROLOCKEY LB11

Linh hoạt hơn khóa cứng

Túi vải có thể thích ứng với nhiều hình dạng thiết bị mà khóa cứng khó bao phủ.

Phù hợp thiết bị kích thước lớn

Kích thước 450 × 245 mm giúp LB11 có thể sử dụng với nhiều bộ điều khiển và đầu nối lớn.

Có phiên bản lớn hơn

LB12 với kích thước 660 × 245 mm phù hợp với thiết bị có kích thước lớn hơn.

Vật liệu polyester bền

Polyester giúp túi nhẹ, linh hoạt và dễ gấp gọn.

Có lớp bảo vệ bên trong

Vách ngăn và tấm PVC giúp tăng khả năng ngăn tiếp cận các nút điều khiển.

Dễ mang theo

Thiết kế dạng túi có thể gấp và đặt trong hộp dụng cụ an toàn.

Lỗ khóa Ø8 mm

Cho phép tích hợp với các thiết bị khóa phù hợp.

Nhãn cảnh báo tùy chỉnh

Có thể hỗ trợ doanh nghiệp xây dựng hệ thống nhận diện LOTO riêng.

Dải nhiệt độ rộng

Thông số sản phẩm cho phép sử dụng trong khoảng -40°C đến +120°C.

16. PROLOCKEY LB11 phù hợp với những ngành nào?

Ngành cơ khí

Sử dụng cho bộ điều khiển máy móc, thiết bị nâng hạ và các đầu nối điện lớn.

Ngành thép

Nhà máy thép thường có hệ thống cầu trục, palăng và thiết bị nâng hạ lớn. LB11 có thể hỗ trợ kiểm soát các bộ điều khiển trong quá trình bảo trì.

Nhà máy sản xuất

Các dây chuyền tự động và thiết bị điện có nhiều loại bộ điều khiển khác nhau.

Kho logistics

Cầu trục, thiết bị nâng và hệ thống vận chuyển có thể cần kiểm soát trong quá trình bảo trì.

Công trường xây dựng

Các thiết bị nâng hạ và máy móc điện di động thường có bộ điều khiển kích thước lớn.

Nhà máy đóng tàu

Môi trường đóng tàu sử dụng nhiều thiết bị nâng, cẩu và bộ điều khiển điện. Túi LOTO linh hoạt có thể phù hợp với những thiết bị không tiêu chuẩn.

Nhà máy năng lượng

Khu vực bảo trì thiết bị điện và cơ khí cần hệ thống kiểm soát năng lượng phù hợp.

17. Ứng dụng tại các nhà máy và khu công nghiệp Việt Nam

PROLOCKEY LB11 có thể được đưa vào hệ thống LOTO của các doanh nghiệp tại nhiều khu công nghiệp và trung tâm sản xuất ở Việt Nam.

Các khu vực có nhu cầu cao có thể bao gồm:

• TP. Hồ Chí Minh.
• Bình Dương.
• Đồng Nai.
• Long An.
• Bà Rịa – Vũng Tàu.
• Bắc Ninh.
• Bắc Giang.
• Hải Phòng.
• Hải Dương.
• Hưng Yên.
• Quảng Ninh.
• Đà Nẵng.
• Các khu công nghiệp cơ khí và sản xuất trên toàn quốc.

Đối tượng sử dụng gồm bộ phận HSE/EHS, kỹ thuật, bảo trì, cơ điện, quản lý thiết bị và các nhà thầu bảo trì công nghiệp.

18. LB11 có thể tích hợp vào hệ thống LOTO như thế nào?

Một hệ thống LOTO hoàn chỉnh có thể được xây dựng theo chuỗi:

Nhận diện năng lượng → Ngắt nguồn → Cô lập → Khóa → Gắn thẻ → Xác minh → Bảo trì → Tháo khóa → Khôi phục.

PROLOCKEY LB11 nằm ở bước khóa và kiểm soát thiết bị điều khiển.

Doanh nghiệp có thể kết hợp LB11 với:

• Ổ khóa an toàn LOTO.
• Thẻ Tagout.
• Hasp khóa nhóm.
• Hộp LOTO.
• Khóa cầu dao.
• Khóa MCCB.
• Khóa phích cắm.
• Khóa van.
• Khóa nút nhấn.
• Khóa công tắc.
• Thiết bị khóa cáp.

Việc xây dựng hệ thống đồng bộ giúp doanh nghiệp xử lý được cả những điểm cô lập tiêu chuẩn và những thiết bị có hình dạng đặc biệt.

19. Lưu ý khi lựa chọn giữa LB11 và LB12

Việc lựa chọn hai model chủ yếu dựa trên kích thước thiết bị cần bao phủ.

Chọn PROLOCKEY LB11 khi:

• Bộ điều khiển có kích thước vừa.
• Bộ điều khiển cầu trục tiêu chuẩn.
• Đầu nối điện kích thước lớn nhưng vẫn nằm trong giới hạn của túi.
• Cần thiết bị nhỏ gọn hơn.
• Không cần chiều dài túi quá lớn.

Chọn PROLOCKEY LB12 khi:

• Bộ điều khiển dài.
• Có nhiều nút điều khiển.
• Đầu nối có kích thước lớn.
• Cụm thiết bị có cấu hình phức tạp.
• Cần chiều dài túi lớn hơn.

Trước khi đặt hàng, nên đo chiều dài, chiều rộng và hình dạng thực tế của thiết bị, đồng thời kiểm tra vị trí dây, tay cầm và các bộ phận nhô ra.

20. Câu hỏi thường gặp về PROLOCKEY LB11

PROLOCKEY LB11 là gì?

PROLOCKEY LB11 là túi khóa LOTO dành cho bộ điều khiển điện, tay điều khiển cầu trục, phích cắm lớn và các thiết bị điều khiển có kích thước hoặc hình dạng đặc biệt.

LB11 làm bằng gì?

Vật liệu chính là polyester. Sản phẩm có cấu trúc vải mềm, bền và có các thành phần gia cường bên trong.

LB11 có khóa được bộ điều khiển cầu trục không?

Có. Đây là một trong những ứng dụng chính của sản phẩm.

LB11 có dùng cho phích cắm điện lớn không?

Có. Sản phẩm được mô tả là phù hợp để khóa các large electrical connectors và odd-size electrical connectors.

LB11 có lỗ khóa bao nhiêu?

Đường kính lỗ khóa là 8 mm.

LB11 chịu được nhiệt độ bao nhiêu?

Nhiệt độ áp dụng được cung cấp là -40°C đến +120°C.

LB11 có kích thước bao nhiêu?

Model LB11 có kích thước danh nghĩa 450 × 245 mm.

LB12 khác LB11 như thế nào?

LB12 có kích thước lớn hơn, khoảng 660 × 245 mm, phù hợp với các bộ điều khiển hoặc thiết bị có kích thước lớn hơn LB11.

Có thể tùy chỉnh nhãn cảnh báo không?

Có. Nhãn cảnh báo của sản phẩm có thể được tùy chỉnh.

LB11 có thể dùng với hasp không?

Có. Túi có thể được tích hợp vào hệ thống khóa cá nhân hoặc khóa nhóm bằng các thiết bị khóa phù hợp.

21. Kết luận

Khóa túi LOTO bộ điều khiển điện PROLOCKEY LB11 là giải pháp chuyên dụng cho những điểm kiểm soát năng lượng mà các loại khóa LOTO dạng cứng thông thường khó xử lý. Với thiết kế túi mềm bằng polyester, cấu trúc gia cường, vách ngăn an toàn bên trong, tấm chèn PVC và lỗ khóa Ø8 mm, sản phẩm có khả năng thích ứng với nhiều thiết bị điều khiển có hình dạng và kích thước đặc biệt.

PROLOCKEY LB11 đặc biệt phù hợp để khóa bộ điều khiển cầu trục, tay điều khiển palăng, phích cắm điện cỡ lớn, đầu nối điện đặc biệt, cụm nút điều khiển và các thiết bị cần được bảo vệ khỏi thao tác ngoài ý muốn.

Kích thước 450 × 245 mm, vật liệu polyester, khả năng chịu nhiệt -40°C đến +120°C và thiết kế có thể gấp gọn giúp sản phẩm phù hợp với các đội bảo trì thường xuyên di chuyển trong nhà máy. Khi cần kích thước lớn hơn, model LB12 – 660 × 245 mm có thể được lựa chọn cho các thiết bị lớn hoặc cấu hình nhiều nút.

Trong hệ thống Lockout/Tagout, LB11 không chỉ là một chiếc túi bảo vệ mà là một phương tiện tạo rào cản vật lý đối với thiết bị điều khiển, giúp hạn chế việc kích hoạt ngoài ý muốn và hỗ trợ doanh nghiệp chuẩn hóa quy trình kiểm soát năng lượng.

Đối với các nhà máy có cầu trục, palăng, thiết bị nâng hạ, phích cắm công nghiệp lớn và bộ điều khiển không tiêu chuẩn, PROLOCKEY LB11 là một giải pháp LOTO linh hoạt, dễ mang theo và có phạm vi ứng dụng rộng.

PROLOCKEY LB11 – Electrical Controller Switch Lockout Bag | Túi khóa LOTO bộ điều khiển điện, khóa tay điều khiển cầu trục, phích cắm lớn và thiết bị điều khiển kích thước đặc biệt.
