Mã hàng YF-1

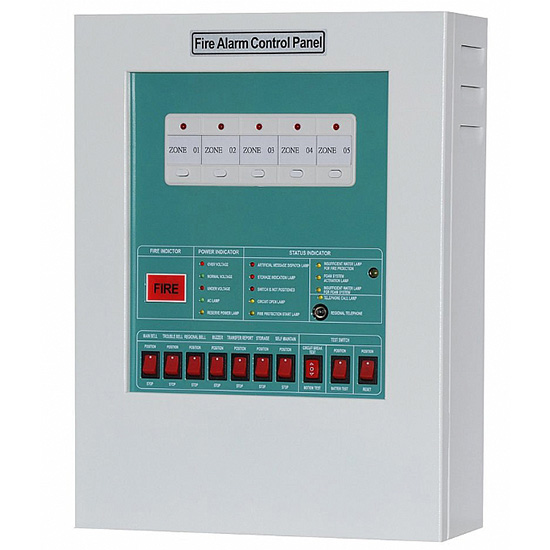

Trung tâm báo cháy thường YUNYANG YF-1

Đơn vị: pcs

Liên hệ để nhận báo giá

Buzzer chính Âm đơn, >85dB tại 1m
Thương hiệu YUNYANG
Chuông báo cháy Gấp 1.2 lần số loop
Loại công tắc Nhấn hoặc Gạt
Xem đủ 14 thông số ↓

Phản hồi trong giờ làm việc. Cần tư vấn chọn đúng tiêu chuẩn? Ghi rõ môi trường sử dụng trong yêu cầu.

Thông số kỹ thuật

Lấy từ tài liệu nhà sản xuất. Mỗi thông số ghi rõ nguồn đã đối chiếu.

Buzzer chính: Âm đơn, >85dB tại 1m
Thương hiệu: YUNYANG
Chuông báo cháy: Gấp 1.2 lần số loop
Loại công tắc: Nhấn hoặc Gạt
Nguồn dự phòng: DC 24V (Ắc quy)
Nguồn cấp chính: AC 220V, 50/60Hz
Vật liệu vỏ tủ: Thép sơn tĩnh điện
Số đèn hiển thị: Gấp 1.2 lần số loop
Lắp đặt đầu báo: Không giới hạn số lượng đầu báo nhiệt. Tối đa 30 đầu báo khói (24VDC, 40μA) mỗi loop
Điện áp & dòng sạc: Dưới DC26V / 450mA (sạc kiểu nhỏ giọt, điện áp cố định)
Trở kháng mạch ngoài: ≤ 50Ω / Trở kháng tới đất ≥ 2MΩ
Tiếp điểm relay báo cháy: Tiếp điểm khô (NO), AC250V 7A x 2 bộ
Màu sắc bảng điều khiển: Đỏ hoặc Xanh lá
Điện trở cuối tuyến (EOL): 10KΩ

Mô tả

Tủ Trung Tâm Báo Cháy YUNYANG YF-1 – Giải Pháp An Toàn Tin Cậy Cho Hệ Thống PCCC

Tủ trung tâm báo cháy YUNYANG YF-1 là dòng sản phẩm chuyên nghiệp, được thiết kế để quản lý hệ thống báo cháy trong các tòa nhà, nhà máy, trung tâm thương mại và các công trình công cộng quy mô lớn. Với khả năng xử lý linh hoạt từ 5 đến 100 loop (vòng lặp thiết bị), tích hợp nhiều tính năng thông minh cùng thiết kế thân thiện cho thi công và bảo trì, YF-1 là lựa chọn lý tưởng cho những hệ thống PCCC đòi hỏi độ tin cậy cao.

1. Tính Năng Nổi Bật
🔄 Chức năng trễ hai giai đoạn (Two-stage delay)
Tủ YF-1 hỗ trợ chế độ giám sát hai giai đoạn giúp hạn chế báo cháy giả. Khi phát hiện tín hiệu báo cháy ban đầu, tủ sẽ kích hoạt chế độ trễ lần 1. Nếu tín hiệu tiếp tục tồn tại sau thời gian trễ, hệ thống sẽ tự động reset và chuyển sang trễ lần 2 để xác minh lại trước khi phát cảnh báo chính thức. Điều này giúp hệ thống hoạt động ổn định, giảm thiểu báo động giả do các yếu tố môi trường tạm thời.
🔋 Bảo vệ nguồn dự phòng thông minh
Trong trường hợp mất điện lưới, tủ sẽ tự động chuyển sang nguồn pin dự phòng 24VDC. Khi điện áp pin tụt dưới ngưỡng DC18V, hệ thống sẽ tự động ngắt để bảo vệ tuổi thọ ắc quy, ngăn tình trạng xả sâu gây hư hỏng.
⚡ Tích hợp chống sét lan truyền
Module nguồn được trang bị mạch bảo vệ chống sét lan truyền, giúp ngăn chặn các xung điện áp đột ngột do sét đánh lan truyền theo đường dây nguồn gây hư hỏng thiết bị.
🧪 Kiểm soát chất lượng nghiêm ngặt
Tất cả linh kiện trên bo mạch đều đạt tiêu chuẩn chất lượng CE và CNS, đảm bảo tính ổn định và độ bền cao. Tủ được kiểm tra kỹ lưỡng trước khi xuất xưởng để đảm bảo hoạt động chính xác trong mọi điều kiện.
⚠️ Phát hiện điện áp bất thường
Tủ có khả năng phát hiện và cảnh báo tình trạng điện áp đầu vào quá cao hoặc quá thấp, từ đó giúp người dùng kịp thời xử lý sự cố và bảo vệ các thiết bị liên quan.
🔧 Thiết kế dễ bảo trì
Bo mạch được thiết kế dạng module riêng biệt, tách biệt giữa phần điều khiển bên trong và terminal kết nối bên ngoài. Khi có sự cố do điện áp ngoài trong quá trình thi công, kỹ thuật viên có thể thay thế bo mạch mà không cần tháo dây ngõ ra, giúp giảm thời gian sửa chữa và tránh lỗi đấu dây lại.
🧱 Chất liệu và kiểu dáng tối ưu
Bảng điều khiển sử dụng nhựa chịu nhiệt cao cấp (ở bo loop) và sơn tĩnh điện (ở vỏ tủ), đảm bảo độ bền lâu dài. Kiểu dáng hiện đại, gọn gàng, dễ tích hợp với các thiết bị khác như bộ phát thanh khẩn cấp hoặc hệ thống liên lạc nội bộ.
🔊 Chức năng phát âm báo động tất cả vùng
Tủ hỗ trợ phát tiếng còi lan truyền khẩn cấp toàn hệ thống khi phát hiện cháy, phù hợp với quy chuẩn an toàn của các tòa nhà cao tầng.

2. Thông Số Kỹ Thuật

Hạng mục	Thông số
Model	YF-1
Nguồn cấp chính	AC 220V, 50/60Hz
Nguồn dự phòng	DC 24V (Ắc quy)
Điện áp & dòng sạc	Dưới DC26V / 450mA (sạc kiểu nhỏ giọt, điện áp cố định)
Trở kháng mạch ngoài	≤ 50Ω / Trở kháng tới đất ≥ 2MΩ
Lắp đặt đầu báo	Không giới hạn số lượng đầu báo nhiệt. Tối đa 30 đầu báo khói (24VDC, 40μA) mỗi loop
Điện trở cuối tuyến (EOL)	10KΩ
Số đèn hiển thị	Gấp 1.2 lần số loop
Chuông báo cháy	Gấp 1.2 lần số loop
Vật liệu vỏ tủ	Thép sơn tĩnh điện
Buzzer chính	Âm đơn, >85dB tại 1m
Tiếp điểm relay báo cháy	Tiếp điểm khô (NO), AC250V 7A x 2 bộ
Màu sắc bảng điều khiển	Đỏ hoặc Xanh lá
Loại công tắc	Nhấn hoặc Gạt

3. Kích Thước Tủ (Cabinet Dimensions)
📦 Tủ vỏ thép (Steel Cabinet) – Treo tường

Số loop	Cao (mm)	Rộng (mm)	Sâu (mm)
5–10L	400	300	120
15L	495	300	120
20L	580	300	120
25–30L	520	480	180
35–40L	580	480	180
45–50L	700	480	180
55–60L	760	480	180
65–70L	840	480	200
75–80L	930	480	200
85–90L	1020	580	200
95–100L	1110	580	200

📦 Tủ vỏ nhựa ABS – Treo tường

Số loop	Cao (mm)	Rộng (mm)	Sâu (mm)
5–10L	400	300	126
15–20L	370	480	90

4. Ứng Dụng
- Hệ thống báo cháy cho chung cư, cao ốc văn phòng, khách sạn.
- Nhà xưởng sản xuất, kho hàng lớn cần phân vùng báo cháy chi tiết.
- Công trình dân dụng, hạ tầng giao thông như sân bay, ga tàu.
- Trung tâm thương mại, siêu thị có yêu cầu tích hợp hệ thống âm thanh, phát thanh khẩn cấp.

5. Tổng Kết
Tủ trung tâm báo cháy YUNYANG YF-1 là giải pháp mạnh mẽ và toàn diện, thích hợp cho những hệ thống PCCC chuyên nghiệp cần mở rộng nhiều vùng, vận hành ổn định, bảo trì đơn giản và an toàn điện tối ưu. Sản phẩm không chỉ đạt tiêu chuẩn quốc tế mà còn được tối ưu theo nhu cầu thực tế tại công trình.
