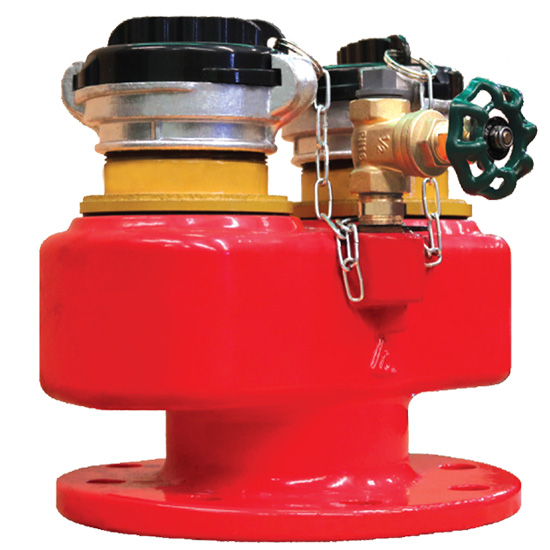

Trụ tiếp nước PCCC DN100 2 cửa ra ShinYi FHFA-0100

Thông số kỹ thuật

Lấy từ tài liệu nhà sản xuất. Mỗi thông số ghi rõ nguồn đã đối chiếu.

Model

FHFA-0100

Nguồn: Website

Màu sắc

Đỏ (RED)

Nguồn: Website

Thương hiệu

PCCC

Nguồn: Website

Lớp phủ sơn

Epoxy Resin Powder

Nguồn: Website

Kiểu kết nối

Mặt bích (Flanged)

Nguồn: Website

Độ dày sơn phủ

250 ~ 300μm

Nguồn: Website

Áp suất làm việc

PN10 / PN16

Nguồn: Website

Nhiệt độ làm việc

-10°C ~ +80°C

Nguồn: Website

Tiêu chuẩn kết nối

BS 4504, DIN 2632 / 2633

Nguồn: Website

Môi trường làm việc

Hệ thống cấp nước chữa cháy

Nguồn: Website

Tiêu chuẩn thiết kế

TCVN 5739:1993 / TCVN 6379:1998

Nguồn: Website

Kích thước danh định

DN100

Nguồn: Website

Mô tả

🔥 Trụ Tiếp Nước PCCC Trên Mặt Đất DN100 ShinYi FHFA-0100 – Giải Pháp Tiếp Nước Cấp Cứu An Toàn & Nhanh Chóng

Trong các công trình hiện đại, trụ tiếp nước PCCC là thiết bị thiết yếu để đảm bảo khả năng cấp nước từ bên ngoài vào hệ thống chữa cháy bên trong tòa nhà. ShinYi FHFA-0100, với kích thước DN100, là dòng trụ tiếp nước cao cấp được thiết kế để lắp đặt trên mặt đất, cho phép lực lượng chữa cháy kết nối máy bơm cao áp để cấp nước ngay lập tức vào hệ thống chữa cháy nội bộ.

🔍 Tổng Quan Sản Phẩm
FHFA-0100 là trụ tiếp nước chữa cháy dạng mặt bích, kết nối với đường ống chính của hệ thống PCCC. Khi xảy ra cháy, trụ này cho phép lực lượng cứu hỏa kết nối vòi chữa cháy và sử dụng bơm áp lực cao để bơm nước vào toàn bộ hệ thống trong tòa nhà.

🛠️ Đặc Điểm Kỹ Thuật Nổi Bật
✅ Cấu tạo chắc chắn – An toàn tối đa
- Thân van và thân họng tiếp nước: Làm từ gang cầu (Ductile Iron ASTM A536 / EN GJS 500-7) – khả năng chịu lực cao, chống nứt vỡ khi có va đập mạnh hoặc áp suất đột biến.
- Bên trong tích hợp sẵn van một chiều: Ngăn dòng nước chảy ngược, bảo vệ hệ thống bên trong khỏi nhiễm bẩn hoặc hư hại.
✅ Vật liệu chọn lọc – Chống ăn mòn vượt trội
- Toàn bộ sản phẩm phủ sơn Epoxy tĩnh điện dày 250–300µm, tiêu chuẩn JIS K 5551:2002 / TCVN 9014:2011, cho khả năng chống ăn mòn, chống tia UV, bền bỉ dưới tác động thời tiết khắc nghiệt.
- Trục, lò xo, ốc vít bằng inox AISI 304 – chống gỉ sét, không cần bảo trì thường xuyên.
- Gioăng làm kín bằng cao su NBR và EPDM – đàn hồi tốt, chịu được nước nóng và hóa chất nhẹ.

📐  Thông Số Kỹ Thuật – FHFA-0100 (DN100)

Thông số	Giá trị
Model	FHFA-0100
Kích thước danh định	DN100
Kiểu kết nối	Mặt bích (Flanged)
Tiêu chuẩn kết nối	BS 4504, DIN 2632 / 2633
Áp suất làm việc	PN10 / PN16
Nhiệt độ làm việc	-10°C ~ +80°C
Môi trường làm việc	Hệ thống cấp nước chữa cháy
Lớp phủ sơn	Epoxy Resin Powder
Độ dày sơn phủ	250 ~ 300μm
Màu sắc	Đỏ (RED)
Tiêu chuẩn thiết kế	TCVN 5739:1993 / TCVN 6379:1998

📏  Kích Thước Chi Tiết (Đơn vị: mm)

DN	Model	D	K	C	d1	H	Số lỗ – Ød
100	FHFA-0100	220	180	19	57	232	8 lỗ – Ø19

🧱 Cấu Tạo & Vật Liệu Thành Phần

STT	Bộ Phận	Vật Liệu	Tiêu Chuẩn
1	Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
2	Thân họng tiếp nước	Gang cầu	ASTM A536 / EN GJS 500-7
3	Đĩa van	Gang cầu bọc cao su EPDM	ASTM A536 + EPDM
4	Trục	Inox AISI 304 / 316 / 420	AISI
5	Lò xo	Inox AISI 304	AISI
6	Gioăng làm kín	Cao su NBR	TCVN
7	Chặn	Gang cầu	ASTM A536
8	Ốc vít	Inox AISI 304	AISI
9	Khớp nối (adapter)	Nhôm	Commercial
10	Nắp chụp	Nhựa	TCVN 5739
11–12	Vòng cố định	Thép carbon AISI 1025	AISI 1025
13	Van cổng	Đồng thau	Commercial
14	Nắp bảo vệ phụ	Nhựa	Commercial
15–16	Dây xích giữ nắp	Thép carbon	AISI 1025

📦 Hướng Dẫn Đặt Mã Sản Phẩm
Ví dụ mã đặt hàng: FHFA-0100-16-D2R
- FHFA: Trụ tiếp nước chữa cháy mặt đất
- 0100: Kích thước DN100
- 16: Áp suất làm việc PN16
- D2: Vật liệu thân van – Gang cầu
- R: Màu sơn đỏ (Red)
✅ Có thể chọn DN150 nếu công trình yêu cầu lưu lượng cấp nước lớn hơn.

🏢 Ứng Dụng Thực Tế
- Dùng lắp đặt tại: Vỉa hè, sân chung cư, tầng trệt tòa nhà; Khu công nghiệp, nhà máy, kho bãi; Trạm bơm cứu hỏa ngoài trời
- Giúp lực lượng chữa cháy: Tiếp nước từ xe cứu hỏa vào hệ thống nội bộ; Kết nối nhanh với vòi, khớp nối và máy bơm cao áp

✅  Lý Do Nên Chọn FHFA-0100 của ShinYi
🧱 Chất lượng vượt trội, vật liệu cao cấp, tuổi thọ dài
💧 Chống rò rỉ tuyệt đối nhờ van một chiều tích hợp bên trong
⚙️ Thiết kế công nghiệp – phù hợp mọi hệ thống tiêu chuẩn
☔ Chịu thời tiết tốt, chống ăn mòn – bảo vệ lâu dài

📌 Tổng Kết
Trụ tiếp nước PCCC ShinYi FHFA DN100 là giải pháp cấp nước chữa cháy ngoài nhà hiệu quả, an toàn và đáng tin cậy, giúp tăng cường khả năng ứng phó hỏa hoạn tại chỗ. Với thiết kế tiêu chuẩn, vật liệu cao cấp và khả năng lắp đặt linh hoạt, đây là thiết bị không thể thiếu cho mọi hệ thống PCCC hiện đại.
