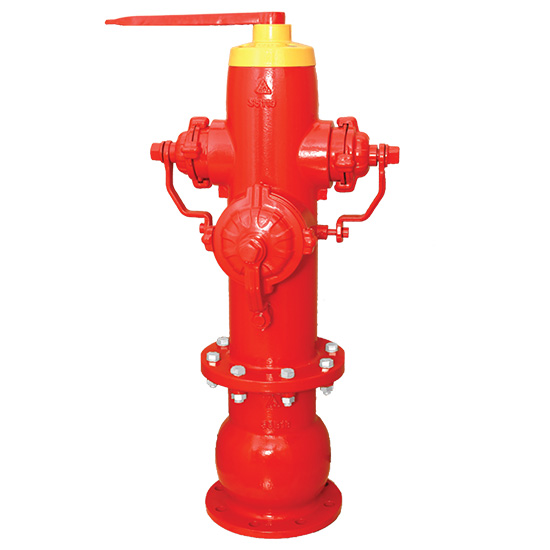

Trụ cấp nước PCCC DN100 SHINYI FHDH-0100

Đơn vị: pcs

Liên hệ để nhận báo giá

Model FHDH-0100
Sơn phủ Epoxy Resin Powder 2 lớp (trong & ngoài)
Hạng mục Giá trị
Thương hiệu PCCC
Xem đủ 17 thông số ↓

Phản hồi trong giờ làm việc. Cần tư vấn chọn đúng tiêu chuẩn? Ghi rõ môi trường sử dụng trong yêu cầu.

Thông số kỹ thuật

Lấy từ tài liệu nhà sản xuất. Mỗi thông số ghi rõ nguồn đã đối chiếu.

Model: FHDH-0100
Sơn phủ: Epoxy Resin Powder 2 lớp (trong & ngoài)
Hạng mục: Giá trị
Thương hiệu: PCCC
Độ dày lớp sơn: 250 – 300µm
Áp suất làm việc: PN10 / PN16
Màu sơn tiêu chuẩn: Đỏ PCCC (RAL tiêu chuẩn quốc tế)
Nhiệt độ làm việc: -10°C ~ +80°C
Tiêu chuẩn mặt bích: BS 4504, DIN 2632/2633
Môi trường sử dụng: Nước sạch trong hệ thống PCCC
Kết nối đường ống: Mặt bích tiêu chuẩn
Chiều cao tổng thể (H): 1540 ~ 1720 mm
Chiều sâu chôn ngầm (H2): 1020 mm
Đường kính danh nghĩa (DN): 100 mm
Đường kính thân trên (d2): 565 ~ 745 mm
Đường kính thân dưới (d1): 315 mm
Chiều cao phần nổi trên mặt đất (H1): 700 ~ 840 mm

Mô tả

🔥 Trụ cấp nước PCCC DN100 SHINYI FHDH-0100: Giải pháp cấp nước khẩn cấp – Thiết kế bền vững cho đô thị an toàn

🔍 Tổng Quan Sản Phẩm
Trụ cấp nước PCCC SHINYI FHDH-0100 là thiết bị cấp nước chữa cháy lắp đặt ngoài trời, thường bố trí dọc theo vỉa hè, hành lang giao thông, khu công nghiệp, khu dân cư hoặc gần hệ thống ống dẫn nước chính. Với thiết kế chống va đập thông minh, thân gang cầu chịu lực cao, lớp phủ epoxy chống ăn mòn, FHDH-0100 là giải pháp tiêu chuẩn quốc tế cho hạ tầng phòng cháy hiện đại.

🧱 Cấu Tạo Kỹ Thuật – Thiết Kế Tối Ưu Cho Tình Huống Khẩn Cấp
Trụ FHDH-0100 được cấu thành từ hơn 50 bộ phận, chế tạo từ vật liệu có khả năng chịu lực, kháng hóa chất và độ bền vượt trội. Một số đặc điểm nổi bật trong thiết kế:
1. Vật liệu chế tạo chính

Thành phần	Vật liệu	Tiêu chuẩn
Thân trụ trên/dưới, tay đòn, nắp chụp	Gang cầu (Ductile Iron)	ASTM A536 / EN-GJS-500-7
Trục vận hành, vít, đai ốc	Inox 304/316	ASTM A182 F304/316
Trục truyền động, trục xoay	Thép không gỉ 420	ASTM A276 420
Gioăng làm kín, vòng đệm	Cao su NBR/EPDM	Chịu dầu, chống hóa chất
Đai ốc đĩa	Đồng thau đúc	ASTM B824/B584

✅ Ưu điểm của gang cầu:
So với gang xám, gang cầu cho khả năng chịu kéo cao hơn, không giòn vỡ, đặc biệt phù hợp với các sản phẩm phải chịu va đập cơ học ngoài trời.
2. Cơ chế đóng mở an toàn
- Thiết kế chống va đập: nếu phương tiện giao thông đâm trúng và làm gãy thân trụ, bộ phận trục van sẽ tự tách để tránh rò rỉ, đảm bảo van vẫn được đóng kín.
- Cơ cấu trục chuyển động được che kín hoàn toàn giúp giảm thiểu ăn mòn, nhiễm bẩn, tăng tuổi thọ.

📐 Thông Số Kỹ Thuật Chi Tiết

Hạng mục	Giá trị
Model	FHDH-0100
Đường kính danh nghĩa (DN)	100 mm
Kết nối đường ống	Mặt bích tiêu chuẩn
Tiêu chuẩn mặt bích	BS 4504, DIN 2632/2633
Áp suất làm việc	PN10 / PN16
Chiều cao tổng thể (H)	1540 ~ 1720 mm
Chiều cao phần nổi trên mặt đất (H1)	700 ~ 840 mm
Chiều sâu chôn ngầm (H2)	1020 mm
Đường kính thân dưới (d1)	315 mm
Đường kính thân trên (d2)	565 ~ 745 mm
Sơn phủ	Epoxy Resin Powder 2 lớp (trong & ngoài)
Độ dày lớp sơn	250 – 300µm
Nhiệt độ làm việc	-10°C ~ +80°C
Màu sơn tiêu chuẩn	Đỏ PCCC (RAL tiêu chuẩn quốc tế)
Môi trường sử dụng	Nước sạch trong hệ thống PCCC

Trụ cấp nước PCCC DN125 ShinYi FHDF 0125

🛡️ Ưu Điểm Vượt Trội
✅ Chống va đập thông minh
Khi trụ bị tông mạnh, phần trục gãy tách rời mà không gây rò rỉ. An toàn tuyệt đối cho hệ thống cấp nước PCCC khi có tai nạn giao thông.
✅ Vật liệu cao cấp, chống ăn mòn
Gang cầu đúc chính xác, không rỗ khí. Inox 304/316 dùng cho bu-lông, đai ốc, vòng bi – tăng khả năng kháng hóa chất. Gioăng cao su NBR, EPDM đạt độ kín tuyệt đối, không rò nước.
✅ Lớp phủ bảo vệ hoàn hảo
Sơn epoxy powder phủ toàn bộ trong và ngoài, chịu được tia UV, hóa chất, nước mưa, hơi muối... Độ dày lên đến 300 micron, bám dính tốt và không phai màu theo thời gian.
✅ Dễ lắp đặt và bảo trì
Cấu trúc lắp bích dễ dàng kết nối với đường ống hiện hữu. Có thể thay thế các bộ phận trong trường hợp hư hỏng cục bộ.

🏢 Ứng Dụng Thực Tế
🏙 Hệ thống chữa cháy đô thị: lắp dọc theo vỉa hè, gần giao lộ, trạm biến áp.
🏗 Khu công nghiệp, nhà máy, kho vận: cung cấp nước chữa cháy cho xe chuyên dụng.
🏢 Tòa nhà cao tầng, trung tâm thương mại: hỗ trợ chữa cháy từ bên ngoài.
🛣 Hệ thống giao thông huyết mạch: nâng cao năng lực cứu hỏa dọc tuyến đường.

🧱 Tiêu Chuẩn Áp Dụng
- TCVN 5739:1993 – Trụ nước chữa cháy ngoài nhà
- TCVN 6379:1998 – Van và phụ kiện gang cầu
- JIS K 5551:2002 / TCVN 9014:2011 – Sơn epoxy dạng bột

📏 Tùy Chọn Model – Theo Kích Thước và Áp Suất

Model	DN (mm)	Áp suất	Ghi chú
FHDH-0100	DN100	PN10 / PN16	Phiên bản tiêu chuẩn
FHDH-0125	DN125	PN10 / PN16	Tăng lưu lượng cấp nước
FHDH-0150	DN150	PN10 / PN16	Dùng cho các khu vực yêu cầu lưu lượng lớn

💧 Tư Vấn - Báo Giá - Tài Liệu
Chúng tôi cung cấp đầy đủ:
📘 Catalogue kỹ thuật | 📐 Bản vẽ AutoCAD | 🛠 Hướng dẫn lắp đặt
🔧 Tư vấn giải pháp thiết kế hệ thống PCCC đồng bộ
📞 Hotline kỹ thuật: 0912.124.679 (Zalo/Viber)

💼 Đơn Vị Phân Phối Chính Hãng
CÔNG TY TNHH SX TM TÂN THẾ KIM
🌐 Website: https://tanthekimsafety.com
📩 Email: tanthekim@gmail.com
🏭 Địa chỉ: Số 568/8 , Đường Lê Trọng Tấn, Phường Tây Thạnh, TP.HCM
