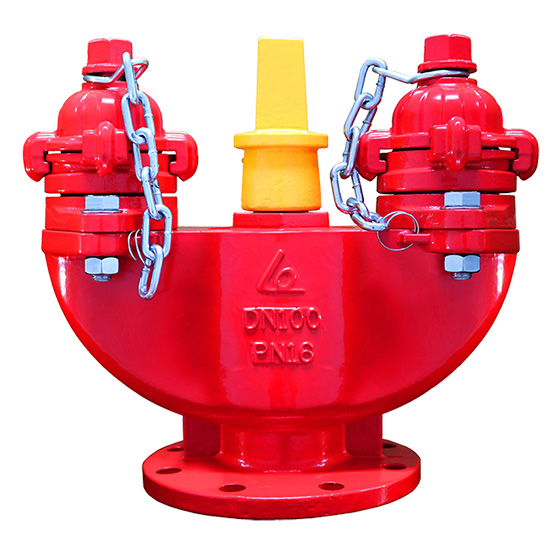

Trụ cấp nước PCCC âm DN100 ShinYi FHUS-0100

Thông số kỹ thuật

Lấy từ tài liệu nhà sản xuất. Mỗi thông số ghi rõ nguồn đã đối chiếu.

Model

FHUS-0100

Nguồn: Website

Màu sắc

Đỏ (RED – mã R)

Nguồn: Website

Sơn phủ

Epoxy Resin Powder

Nguồn: Website

Thương hiệu

PCCC

Nguồn: Website

Kiểu kết nối

Mặt bích (Flanged)

Nguồn: Website

Độ dày lớp sơn

250 – 300 µm

Nguồn: Website

Áp suất làm việc

PN10 / PN16

Nguồn: Website

Nhiệt độ làm việc

-10°C ~ +80°C

Nguồn: Website

Tiêu chuẩn mặt bích

BS 4504 / DIN 2632 / DIN 2633

Nguồn: Website

Môi trường sử dụng

Nước sạch, hệ thống cấp nước PCCC

Nguồn: Website

Tiêu chuẩn thiết kế

TCVN 5739:1993 / TCVN 6379:1998

Nguồn: Website

Kích thước danh định (DN)

100 mm

Nguồn: Website

Mô tả

🔥 Trụ Cấp Nước PCCC Âm DN100 ShinYi FHUS-0100 – Giải Pháp Tiếp Nước An Toàn & Tối Ưu Trong Khu Vực Giao Thông

Trong các khu vực có lưu lượng giao thông cao như sân bay, nhà ga, bến cảng, khu đô thị lớn, trụ chữa cháy âm đất là lựa chọn tối ưu vì không ảnh hưởng đến hạ tầng giao thông nhưng vẫn đảm bảo khả năng cấp nước nhanh chóng và hiệu quả. ShinYi FHUS-0100 là dòng trụ chữa cháy âm DN100, thiết kế tiêu chuẩn PCCC quốc gia, vật liệu cao cấp, độ bền vượt trội.

🔍  Giới Thiệu Chung
FHUS-0100 là trụ cấp nước PCCC âm mặt đất, kết nối hệ thống cấp nước chữa cháy thông qua mặt bích tiêu chuẩn. Trụ được lắp đặt chìm dưới mặt đường, chỉ lộ phần nắp thao tác và ngàm cấp nước khi sử dụng.
✅ Giải pháp lý tưởng cho các khu vực yêu cầu thẩm mỹ, an toàn, không cản trở giao thông, chẳng hạn như: Sân bay, ga tàu; Khu đô thị trung tâm; KCN, bãi logistics; Trạm xăng, cây xăng nội bộ

🛠️  Ưu Điểm Kỹ Thuật Nổi Bật
✅ Thiết kế âm – Vận hành an toàn & kín đáo
- Lắp đặt hoàn toàn dưới mặt đường, chỉ lộ nắp gang khi cần sử dụng.
- Không chiếm diện tích, không gây vướng víu, phù hợp nơi có xe cộ thường xuyên qua lại.
✅ Vật liệu cao cấp – Chống ăn mòn vượt trội
- Thân, đĩa, nắp, ngàm, chụp thao tác làm từ gang cầu ASTM A536, chịu lực cực tốt.
- Trục van, lò xo, chốt, xích an toàn bằng inox AISI 304 – chống gỉ, thích nghi môi trường ẩm và hóa chất nhẹ.
- Đĩa van bọc cao su EPDM, kín nước tuyệt đối, bền bỉ dưới áp lực cao.
✅ Sơn phủ epoxy bảo vệ toàn diện
- Phủ sơn epoxy tĩnh điện dày 250–300µm, tiêu chuẩn JIS K 5551 / TCVN 9014:2011.
- Chống tia UV, hóa chất nhẹ, muối biển, độ ẩm cao.

📐  Thông Số Kỹ Thuật – FHUS-0100 (DN100)

Thông số	Giá trị
Model	FHUS-0100
Kích thước danh định (DN)	100 mm
Kiểu kết nối	Mặt bích (Flanged)
Áp suất làm việc	PN10 / PN16
Nhiệt độ làm việc	-10°C ~ +80°C
Môi trường sử dụng	Nước sạch, hệ thống cấp nước PCCC
Tiêu chuẩn thiết kế	TCVN 5739:1993 / TCVN 6379:1998
Tiêu chuẩn mặt bích	BS 4504 / DIN 2632 / DIN 2633
Sơn phủ	Epoxy Resin Powder
Độ dày lớp sơn	250 – 300 µm
Màu sắc	Đỏ (RED – mã R)

📏 Kích Thước Kỹ Thuật (Đơn vị: mm)

DN	Model	H	W	d1	D	K	C	n – Ød
100	FHUS-0100	346	336	57	220	180	19	8 – Ø19

🧱  Cấu Tạo & Vật Liệu Thành Phần

STT	Bộ phận	Vật liệu	Tiêu chuẩn
1	Thân van	Gang cầu	ASTM A536
2	Đĩa van	Gang cầu + Cao su EPDM	ASTM A536 + EPDM
3	Trục van	Inox AISI 304	AISI 304
4	Gioăng O-ring	Cao su NBR	NBR
5	Lò xo	Inox AISI 304	AISI 304
6	Nắp chụp + Ngàm	Gang cầu / Nhôm hợp kim	ASTM A536 / Commercial
7	Chốt, bu lông, đai ốc	Inox AISI 304	AISI 304
8	Dây xích an toàn	Inox AISI 304	AISI 304
9	Đệm nhựa	Polyethylene	Commercial
10	Vòng chặn đồng	Đồng C51900	ASTM C51900

🧾 Mã Sản Phẩm & Đặt Hàng
Mã ví dụ: FHUS-0100-16-D2R

Mã	Ý nghĩa
FHUS	Trụ cấp nước âm đất
0100	Kích thước DN100
16	Áp suất PN16
D2	Thân van bằng gang cầu
R	Sơn màu đỏ (Red)

✅ Có thể yêu cầu phiên bản DN80 hoặc DN150 tùy theo thiết kế hệ thống.

🏢  Ứng Dụng Thực Tế
FHUS-0100 phù hợp sử dụng tại: Vỉa hè đô thị, trục giao thông chính; Bãi container, trạm xăng; Sân bay, nhà ga, khu công nghiệp lớn; Cạnh trạm bơm hoặc xe cứu hỏa

✅  Lợi Thế Cạnh Tranh Của ShinYi FHUS-0100
🧱 Thiết kế âm – không gây cản trở, phù hợp đô thị
💧 Kín nước tuyệt đối, hiệu suất dòng chảy cao
🛡️ Chịu lực, chống ăn mòn – độ bền vượt trội
⚙️ Tháo lắp dễ dàng, thay thế linh kiện nhanh
🌐 Tương thích chuẩn PCCC Việt Nam & quốc tế

🔚 Kết Luận
Trụ cấp nước PCCC âm ShinYi FHUS DN100 là giải pháp toàn diện cho các hệ thống chữa cháy hiện đại, nơi cần sự kết hợp giữa hiệu suất cấp nước, an toàn hạ tầng và thẩm mỹ công trình. Với thiết kế đạt chuẩn kỹ thuật và độ bền vượt trội, sản phẩm là lựa chọn lý tưởng cho các dự án cao cấp, công trình công cộng và khu vực có mật độ giao thông cao.
