Trạm Quản Lý Khóa LOTO PROLOCKEY LS51 – Bảng Shadow Board 4 Khóa, 1 Hasp, 1 Móc Thẻ

Bảng Quản Lý Khóa LOTO PROLOCKEY LS51 – Shadow Board 4 Khóa, 1 Hasp, 1 Móc Thẻ

PROLOCKEY LS51 là bảng quản lý thiết bị Lockout/Tagout (LOTO) dạng Shadow Board, được thiết kế để lưu trữ và kiểm soát các thiết bị khóa an toàn tại khu vực bảo trì, phòng kỹ thuật, phòng điện, xưởng sản xuất và các khu vực công nghiệp có yêu cầu quản lý năng lượng nguy hiểm.

Khác với dạng bảng treo khóa LOTO thông thường, PROLOCKEY LS51 sử dụng thiết kế Shadow Board – bảng bóng đổ định vị, trong đó mỗi thiết bị được bố trí tại một vị trí và có khu vực nhận diện tương ứng. Cách thiết kế này giúp người sử dụng nhanh chóng xác định vị trí của từng thiết bị, đồng thời hỗ trợ nhận biết thiết bị nào đang có mặt và thiết bị nào đang được lấy ra sử dụng.

Theo cấu hình sản phẩm, PROLOCKEY LS51 có 4 vị trí treo khóa, 1 vị trí cho hasp và 1 móc treo thẻ, tạo thành một bộ quản lý LOTO nhỏ gọn cho một nhóm nhân viên hoặc một khu vực công việc.

Sản phẩm sử dụng PVC và nhôm hợp kim, kết hợp móc bằng nylon PA6, có kích thước khoảng 280 × 400 mm, trọng lượng tịnh khoảng 0,36 kg và dải nhiệt độ sử dụng từ -20°C đến 90°C.

PROLOCKEY LS51 cũng hỗ trợ tùy chỉnh thiết kế và logo, giúp doanh nghiệp có thể xây dựng bảng quản lý LOTO phù hợp với nhận diện thương hiệu và quy trình an toàn nội bộ.

PROLOCKEY LS51 là gì?

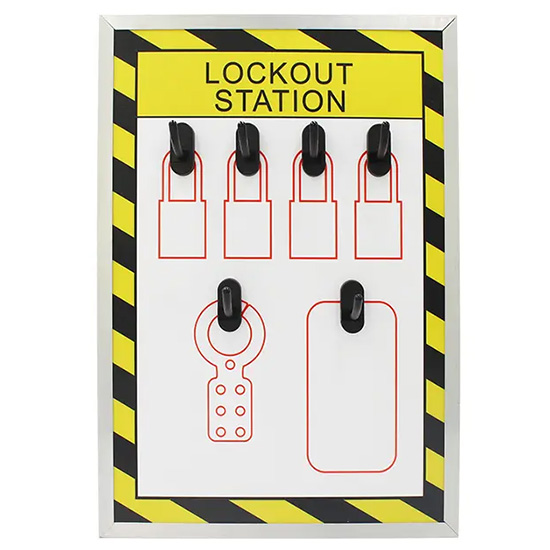

PROLOCKEY LS51 là một Lockout Shadow Board, hay bảng bóng đổ quản lý thiết bị Lockout/Tagout.

Mục đích của sản phẩm không chỉ là treo khóa mà còn tạo ra một vị trí lưu trữ cố định và trực quan cho các thiết bị LOTO.

Một bảng Shadow Board thông thường sử dụng các đường viền, hình bóng hoặc vùng nhận diện tương ứng với từng thiết bị.

Khi thiết bị được đặt đúng vị trí, người sử dụng có thể nhanh chóng nhận biết rằng bộ LOTO đang đầy đủ.

Khi một thiết bị được lấy ra, vùng bóng đổ hoặc vị trí tương ứng trở nên trống, từ đó tạo ra dấu hiệu trực quan rằng thiết bị đang được sử dụng hoặc chưa được hoàn trả.

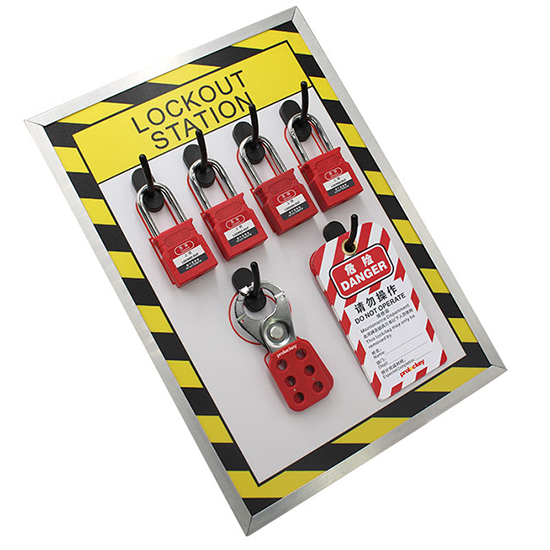

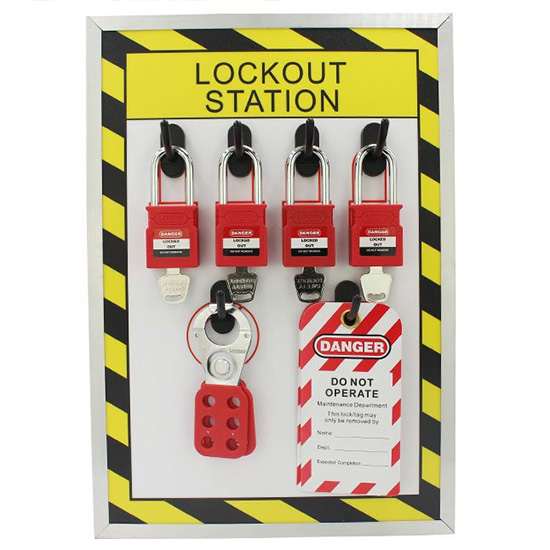

Với LS51, doanh nghiệp có thể xây dựng một khu vực quản lý nhỏ gọn gồm:

4 khóa + 1 hasp + 1 móc thẻ.

Cấu hình này đặc biệt phù hợp cho các nhóm bảo trì nhỏ, trạm máy hoặc khu vực có nhu cầu sử dụng LOTO thường xuyên nhưng không cần một bảng có hàng chục vị trí.

Thiết kế Shadow Board – quản lý LOTO bằng trực quan

Điểm khác biệt quan trọng của PROLOCKEY LS51 là thiết kế bóng đổ – Shadow Board.

Thay vì chỉ cung cấp các móc treo, bảng được thiết kế với các khu vực định vị tương ứng với từng thiết bị.

Điều này mang lại một số lợi ích trong quản lý:

Dễ nhận biết vị trí

Nhân viên có thể nhanh chóng xác định nơi đặt từng thiết bị.

Dễ kiểm kê

Người quản lý có thể kiểm tra bảng bằng quan sát trực tiếp.

Dễ phát hiện thiết bị thiếu

Khi một thiết bị không nằm tại vị trí quy định, khu vực bóng đổ tương ứng sẽ cho thấy trạng thái thiếu thiết bị.

Hướng dẫn vị trí lưu trữ

Người dùng mới có thể dễ dàng hiểu thiết bị nào cần được đặt tại đâu.

Hạn chế lưu trữ tùy tiện

Mỗi thiết bị có vị trí riêng, giúp giảm tình trạng khóa và phụ kiện bị để rải rác.

Đây là một trong những ưu điểm quan trọng của mô hình Shadow Board LOTO so với việc sử dụng hộp hoặc ngăn kéo để lưu trữ thiết bị.

4 vị trí treo khóa LOTO

PROLOCKEY LS51 được thiết kế với 4 vị trí treo khóa.

Số lượng này phù hợp với một nhóm nhỏ nhân viên được ủy quyền thực hiện LOTO hoặc một trạm công việc cụ thể.

Có thể tổ chức theo nhiều cách.

Quản lý theo nhân viên

Mỗi vị trí được gán cho một nhân viên.

Ví dụ:

• Vị trí 1 – Nhân viên A.
• Vị trí 2 – Nhân viên B.
• Vị trí 3 – Nhân viên C.
• Vị trí 4 – Nhân viên D.

Quản lý theo loại khóa

Có thể phân chia theo:

• Khóa điện.
• Khóa cơ khí.
• Khóa van.
• Khóa dự phòng.

Quản lý theo khu vực

Một bảng có thể được dành riêng cho:

• Máy ép.
• Dây chuyền sản xuất.
• Khu vực đóng gói.
• Phòng máy.
• Trạm bảo trì.

Cách phân loại thực tế cần được xây dựng theo quy trình LOTO của từng doanh nghiệp.

1 vị trí cho hasp Lockout/Tagout

Bên cạnh 4 vị trí khóa, LS51 có 1 vị trí dành cho hasp.

Hasp LOTO là thiết bị quan trọng trong những tình huống cần nhiều người cùng tham gia kiểm soát một nguồn năng lượng.

Việc bố trí riêng vị trí hasp giúp:

• Dễ tìm kiếm.
• Dễ hoàn trả.
• Dễ kiểm tra số lượng.
• Hạn chế thất lạc.
• Duy trì bộ thiết bị LOTO đầy đủ.

Đặc biệt, khi hasp được đặt cạnh các khóa cá nhân, nhân viên có thể dễ dàng lấy các thiết bị cần thiết trước khi bắt đầu công việc.

1 móc treo thẻ cảnh báo

LS51 được trang bị 1 móc treo thẻ, được làm từ nylon PA6.

Móc này có thể được sử dụng để lưu trữ các thẻ hoặc phụ kiện phù hợp.

Thẻ cảnh báo là thành phần quan trọng trong hệ thống Lockout/Tagout vì chúng giúp truyền đạt thông tin về trạng thái thiết bị và cảnh báo không được vận hành.

Việc bố trí móc thẻ ngay trên bảng giúp nhân viên dễ dàng tiếp cận các phụ kiện liên quan thay vì phải tìm ở khu vực khác.

PVC và nhôm hợp kim – kết cấu nhẹ và chắc chắn

PROLOCKEY LS51 sử dụng kết hợp nhiều vật liệu.

Thân bảng – PVC

Thân bảng sử dụng PVC dạng tấm, tạo nên kết cấu nhẹ và phù hợp cho việc bố trí trên tường.

Vòng bảo vệ – nhôm hợp kim

Phần viền bảo vệ sử dụng nhôm hợp kim, góp phần tăng độ cứng và bảo vệ phần thân bảng.

Móc – nylon PA6

Móc treo được chế tạo từ nylon PA6, phù hợp cho việc bố trí các phụ kiện LOTO.

Sự kết hợp này tạo ra một sản phẩm có trọng lượng tương đối nhẹ.

Khối lượng tịnh của LS51 khoảng:

0,36 kg.

Điều này giúp thuận tiện hơn trong quá trình vận chuyển, lắp đặt và bố trí tại các khu vực kỹ thuật.

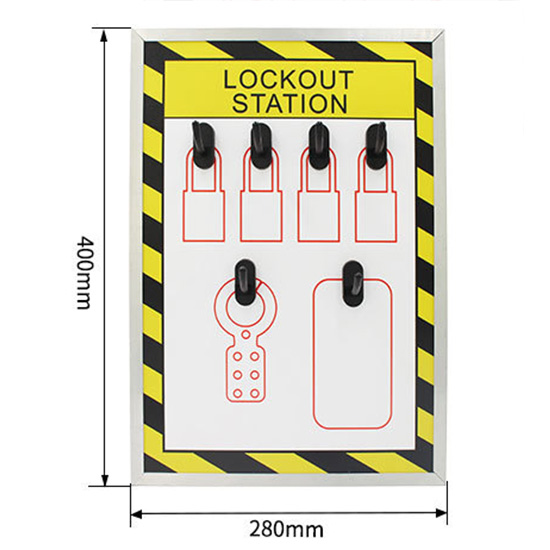

Kích thước nhỏ gọn 280 × 400 mm

PROLOCKEY LS51 có kích thước thân bảng khoảng:

280 × 400 mm.

Đây là kích thước phù hợp cho các khu vực có diện tích hạn chế.

Sản phẩm có thể được bố trí tại:

• Phòng bảo trì.
• Phòng điện.
• Xưởng cơ khí.
• Khu vực máy móc.
• Trạm bảo trì.
• Khu vực kỹ thuật.
• Khu vực cấp phát thiết bị LOTO.

Thiết kế nhỏ gọn giúp doanh nghiệp có thể bố trí nhiều bảng LS51 tại các khu vực khác nhau thay vì tập trung toàn bộ thiết bị vào một bảng lớn.

Dải nhiệt độ sử dụng -20°C đến 90°C

Theo thông số được cung cấp, PROLOCKEY LS51 có dải nhiệt độ sử dụng:

-20°C đến 90°C.

Đây là phạm vi phù hợp với nhiều môi trường công nghiệp thông thường.

Tuy nhiên, khi lắp đặt tại các khu vực có nhiệt độ cao, ngoài trời hoặc có điều kiện môi trường đặc biệt, doanh nghiệp nên đánh giá điều kiện thực tế và lựa chọn vị trí phù hợp.

Chỉ báo trạng thái – biết thiết bị nào đang được sử dụng

Một tính năng quan trọng của Shadow Board LS51 là khả năng thể hiện trạng thái thiết bị thông qua khu vực bóng đổ.

Ví dụ:

Nếu cả 4 khóa đều được đặt đúng vị trí, người quản lý có thể nhận biết nhanh rằng các thiết bị đang được lưu trữ trên bảng.

Nếu một khóa được lấy ra, vị trí tương ứng sẽ trở thành vùng trống.

Điều này tạo ra một dạng visual management – quản lý trực quan.

Thay vì phải mở hộp hoặc kiểm tra từng ngăn, người quản lý có thể quan sát bảng và nhận biết tình trạng của thiết bị.

Trong môi trường sản xuất, phương pháp này có thể giúp giảm thời gian kiểm tra và tăng tính nhất quán trong việc hoàn trả thiết bị.

Shadow Board LOTO và phương pháp 5S

Thiết kế của PROLOCKEY LS51 đặc biệt phù hợp với phương pháp 5S và quản lý trực quan trong nhà máy.

Shadow Board là một phương pháp thường được sử dụng để:

Xác định vị trí → Định vị thiết bị → Kiểm tra nhanh → Nhận biết thiếu hụt → Duy trì trật tự.

Đối với thiết bị LOTO, điều này có thể hỗ trợ xây dựng khu vực lưu trữ rõ ràng.

Ví dụ:

Sắp xếp: Mỗi khóa có vị trí riêng.

Định vị: Hasp và thẻ có khu vực riêng.

Nhận diện: Bóng đổ cho biết vị trí thiết bị.

Kiểm tra: Dễ nhận biết thiết bị thiếu.

Duy trì: Nhân viên được hướng dẫn trả thiết bị về đúng vị trí.

Nhờ đó, LS51 không chỉ là bảng treo khóa mà còn là một công cụ quản lý trực quan thiết bị an toàn.

Tùy chỉnh thiết kế và logo

PROLOCKEY LS51 hỗ trợ tùy chỉnh thiết kế và logo.

Đây là tính năng đáng chú ý đối với các doanh nghiệp triển khai hệ thống LOTO trên quy mô nhà máy.

Có thể tùy chỉnh theo yêu cầu dự án như:

• Logo doanh nghiệp.
• Tên nhà máy.
• Tên bộ phận.
• Mã khu vực.
• Tên thiết bị.
• Nội dung cảnh báo.
• Ký hiệu LOTO.
• Màu nhận diện.
• Vị trí thiết bị.

Việc tùy chỉnh giúp các bảng LS51 trở thành một phần của hệ thống nhận diện an toàn thống nhất.

Đặc biệt, doanh nghiệp có nhiều nhà máy có thể xây dựng một mẫu Shadow Board thống nhất để triển khai trên toàn hệ thống.

Ứng dụng PROLOCKEY LS51 trong nhà máy

Trạm bảo trì máy

LS51 có thể được đặt gần một máy hoặc cụm máy cần bảo trì thường xuyên.

Bốn khóa có thể được quản lý cho nhóm nhân viên phụ trách.

Phòng điện

Bảng có thể được dùng để quản lý các khóa và phụ kiện LOTO tại khu vực điện.

Xưởng cơ khí

Phù hợp với các khu vực có máy gia công, máy ép, máy cắt hoặc thiết bị cơ khí.

Dây chuyền sản xuất

LS51 có thể được đặt gần dây chuyền để nhân viên tiếp cận nhanh thiết bị LOTO.

Khu vực Utility

Có thể dùng tại khu vực máy nén khí, bơm, quạt, hệ thống HVAC và các thiết bị phụ trợ phù hợp.

Khu vực bảo trì nhà máy

Nhiều bảng LS51 có thể được triển khai theo từng nhóm thiết bị hoặc từng khu vực.

PROLOCKEY LS51 phù hợp với ai?

Sản phẩm đặc biệt phù hợp với:

• Nhà máy sản xuất.
• Xưởng cơ khí.
• Phòng kỹ thuật.
• Đội bảo trì.
• Đội điện.
• Nhà thầu bảo trì.
• Khu công nghiệp.
• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Nhà máy hóa chất.
• Nhà máy năng lượng.
• Các cơ sở có chương trình LOTO.

Nếu doanh nghiệp chỉ cần quản lý một nhóm nhỏ thiết bị tại một điểm, LS51 có thể là lựa chọn phù hợp hơn so với các bảng có 32 hoặc 60 vị trí.

So sánh LS51 với bảng quản lý LOTO dạng mở thông thường

Ưu điểm chính của LS51 không nằm ở số lượng vị trí lớn mà ở khả năng quản lý trực quan và định vị thiết bị.

So sánh các model PROLOCKEY LS51–LS56

PROLOCKEY cung cấp một nhóm sản phẩm Lockout Station với nhiều kích thước khác nhau.

LS51 là cấu hình nhỏ gọn, phù hợp với những khu vực cần một bảng LOTO cơ bản cho nhóm thiết bị hoặc nhân sự nhỏ.

Các model lớn hơn có thể được lựa chọn khi doanh nghiệp cần nhiều vị trí hoặc bố trí nhiều thiết bị LOTO hơn.

Thông số kỹ thuật PROLOCKEY LS51

Hướng dẫn sử dụng PROLOCKEY LS51

Để đạt hiệu quả quản lý tốt, doanh nghiệp nên thiết lập quy tắc sử dụng thống nhất.

Bước 1: Xác định vị trí lắp đặt

Chọn khu vực gần nơi thực hiện LOTO.

Bước 2: Xác định từng vị trí

Gán mỗi vị trí cho một loại thiết bị hoặc một người sử dụng.

Bước 3: Đặt thiết bị đúng vị trí

Các khóa, hasp và thẻ được đặt vào vị trí tương ứng.

Bước 4: Lấy thiết bị khi cần

Nhân viên thực hiện quy trình LOTO theo quy định của doanh nghiệp.

Bước 5: Theo dõi trạng thái

Vị trí trống trên Shadow Board cho biết thiết bị đang không nằm trên bảng.

Bước 6: Hoàn trả

Sau khi hoàn thành công việc và theo đúng quy trình tháo khóa, thiết bị được trả về vị trí ban đầu.

Bước 7: Kiểm tra

Người phụ trách kiểm tra bảng định kỳ để phát hiện thiết bị thiếu hoặc sai vị trí.

Lợi ích của Shadow Board LOTO đối với doanh nghiệp

Một hệ thống lưu trữ LOTO tốt có thể hỗ trợ doanh nghiệp:

Giảm thời gian tìm kiếm thiết bị

Thiết bị có vị trí cố định.

Tăng khả năng kiểm kê

Có thể kiểm tra trực quan.

Giảm tình trạng để sai vị trí

Bóng đổ đóng vai trò như hướng dẫn.

Tăng tính kỷ luật trong hoàn trả

Nhân viên biết chính xác nơi phải đặt thiết bị.

Hỗ trợ đào tạo nhân viên

Thiết kế trực quan giúp người mới dễ hiểu hơn.

Tăng tính chuyên nghiệp của khu vực LOTO

Bảng được tổ chức rõ ràng và dễ nhận diện.

PROLOCKEY LS51 tại Việt Nam

PROLOCKEY LS51 có thể được ứng dụng trong nhiều ngành công nghiệp tại Việt Nam, đặc biệt tại các khu vực sản xuất và bảo trì có nhu cầu quản lý năng lượng nguy hiểm.

Sản phẩm phù hợp để triển khai tại:

• TP.HCM
• Bình Dương
• Đồng Nai
• Long An
• Bà Rịa – Vũng Tàu
• Bắc Ninh
• Bắc Giang
• Hải Phòng
• Hà Nội
• Các khu công nghiệp và khu chế xuất trên toàn quốc.

Đối với nhà máy có nhiều trạm bảo trì, có thể sử dụng nhiều bảng LS51 và phân bổ theo từng khu vực.

Ví dụ:

LS51 – Khu vực máy ép

LS51 – Khu vực đóng gói

LS51 – Khu vực điện

LS51 – Khu vực Utility

Cách triển khai phân tán này giúp thiết bị LOTO được đặt gần nơi cần sử dụng.

Mua bảng Shadow Board LOTO PROLOCKEY LS51

Khi lựa chọn PROLOCKEY LS51, doanh nghiệp nên xác nhận:

• Model LS51.
• 4 vị trí treo khóa.
• 1 vị trí hasp.
• 1 móc treo thẻ.
• Thân bảng PVC.
• Vòng bảo vệ bằng nhôm hợp kim.
• Móc nylon PA6.
• Kích thước khoảng 280 × 400 mm.
• Khối lượng khoảng 0,36 kg.
• Dải nhiệt độ -20°C đến 90°C.
• Màu vàng.
• Nhu cầu tùy chỉnh logo.
• Nội dung cảnh báo hoặc nhận diện cần in.
• Số lượng bảng cần triển khai.

Nếu dự án yêu cầu quản lý nhiều thiết bị hơn, có thể xem xét các model LS52–LS56 trong cùng dòng Lockout Station.

Câu hỏi thường gặp về PROLOCKEY LS51

PROLOCKEY LS51 có bao nhiêu vị trí khóa?

LS51 có 4 vị trí treo khóa.

LS51 có vị trí treo hasp không?

Có. Sản phẩm có 1 vị trí dành cho hasp.

LS51 có móc treo thẻ không?

Có. Sản phẩm có 1 móc treo thẻ, sử dụng vật liệu nylon PA6.

Shadow Board là gì?

Shadow Board là bảng quản lý trực quan sử dụng hình bóng hoặc vùng định vị để chỉ rõ vị trí của từng dụng cụ hoặc thiết bị.

LS51 làm bằng vật liệu gì?

Thân bảng sử dụng PVC, phần vòng bảo vệ sử dụng nhôm hợp kim và móc sử dụng nylon PA6.

LS51 có thể tùy chỉnh logo không?

Có. Nhà sản xuất cung cấp khả năng tùy chỉnh thiết kế và logo.

Kích thước LS51 bao nhiêu?

Kích thước công bố khoảng 280 × 400 mm, độ dày khoảng 12 mm.

LS51 nặng bao nhiêu?

Khối lượng tịnh khoảng 0,36 kg.

LS51 dùng ở đâu?

Sản phẩm phù hợp với nhà máy, xưởng sản xuất, phòng kỹ thuật, phòng điện, khu vực bảo trì và các trạm quản lý LOTO.

Kết luận

PROLOCKEY LS51 là bảng Shadow Board quản lý LOTO dạng mở, được thiết kế cho những khu vực cần quản lý một nhóm thiết bị khóa nhỏ gọn nhưng yêu cầu khả năng nhận diện và kiểm kê trực quan.

Sản phẩm có cấu hình:

4 vị trí treo khóa + 1 vị trí hasp + 1 móc treo thẻ.

Thân bảng sử dụng PVC, kết hợp vòng bảo vệ bằng nhôm hợp kim và móc nylon PA6. Kích thước khoảng 280 × 400 mm, khối lượng tịnh khoảng 0,36 kg, dải nhiệt độ sử dụng -20°C đến 90°C.

Điểm khác biệt lớn nhất của LS51 là Shadow Board và chỉ báo trạng thái trực quan. Mỗi thiết bị được định vị tại một khu vực riêng, giúp người dùng nhanh chóng biết thiết bị cần đặt ở đâu và người quản lý dễ dàng phát hiện vị trí đang thiếu thiết bị.

Với 4 vị trí khóa, 1 hasp và 1 móc thẻ, LS51 phù hợp với các trạm bảo trì nhỏ, khu vực máy móc, phòng kỹ thuật hoặc nhóm nhân viên cần sử dụng LOTO thường xuyên.

Khả năng tùy chỉnh thiết kế và logo cũng giúp doanh nghiệp xây dựng hệ thống bảng LOTO đồng bộ theo nhận diện thương hiệu và quy trình quản lý an toàn riêng.

PROLOCKEY LS51 – Lockout Shadow Board nhỏ gọn, 4 vị trí khóa, 1 hasp, 1 móc thẻ, quản lý trực quan bằng bóng đổ – giải pháp tổ chức thiết bị Lockout/Tagout hiệu quả cho nhà máy, xưởng sản xuất và khu vực bảo trì tại Việt Nam.
