Thiết bị LOTO khóa MCCB PROLOCKEY CBL43 – Khóa CB dạng khối cỡ lớn, lỗ khóa Ø8 mm

Prolockey CBL43 – Thiết bị khóa MCCB, khóa CB dạng khối cỡ lớn LOTO

1. Tổng quan về thiết bị khóa MCCB Prolockey CBL43

Prolockey CBL43 là thiết bị khóa an toàn dành cho CB dạng khối cỡ lớn – Molded Case Circuit Breaker (MCCB), được thiết kế để hỗ trợ cô lập và kiểm soát nguồn điện trong hệ thống Lockout/Tagout (LOTO). Đây là phiên bản cỡ lớn trong dòng thiết bị khóa CB dạng khối Prolockey, phù hợp với nhóm cầu dao có tay gạt và kích thước lớn hơn so với các loại CB tép hoặc MCCB cỡ nhỏ.

CBL43 được phát triển với cơ cấu kẹp có khả năng thích ứng với nhiều hình dạng và kích thước tay gạt CB. Thiết kế này giúp thiết bị có phạm vi ứng dụng rộng hơn trong môi trường công nghiệp, đặc biệt tại các tủ điện phân phối, máy móc công suất lớn, dây chuyền sản xuất và hệ thống điện nhà xưởng.

Thân sản phẩm sử dụng Nylon PA6, trong khi vít được chế tạo bằng thép không gỉ 304. Vật liệu Nylon PA6 mang lại kết cấu nhẹ, độ bền cơ học phù hợp và khả năng cách điện cho phần thân. Cơ cấu vít inox 304 hỗ trợ cố định thiết bị trên tay gạt của CB.

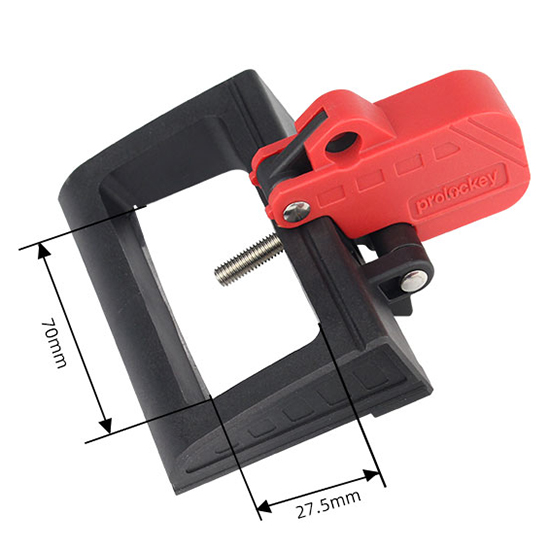

Theo thông số kỹ thuật được cung cấp, Prolockey CBL43 có:

• Kích thước: 94,5 × 87,5 × 48 mm.
• Khối lượng: 0,072 kg, tương đương khoảng 72 g.
• Vật liệu thân: Nylon PA6.
• Vật liệu vít: Inox 304.
• Lỗ khóa: đường kính 8 mm.
• Nhiệt độ sử dụng: -20°C đến +120°C.
• Lắp đặt: không cần dụng cụ chuyên dụng.

CBL43 có thể kết hợp với ổ khóa an toàn LOTO để tạo thành điểm khóa vật lý tại CB, giúp hạn chế việc đóng/cắt nguồn điện ngoài ý muốn trong thời gian nhân viên đang thực hiện công việc bảo trì.

2. Prolockey CBL43 dùng để làm gì?

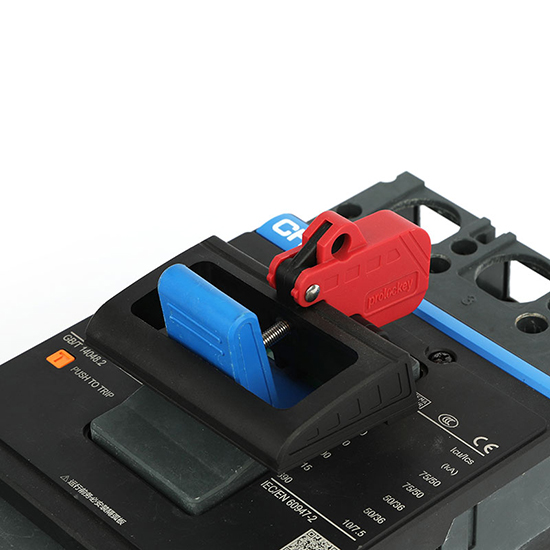

Prolockey CBL43 được sử dụng để khóa tay gạt của CB dạng khối/MCCB cỡ lớn sau khi nguồn điện đã được ngắt và cô lập theo quy trình an toàn.

Trong hoạt động bảo trì công nghiệp, việc ngắt CB nhưng không có biện pháp khóa vẫn có thể tạo ra nguy cơ nếu người khác vô tình hoặc nhầm lẫn đóng lại nguồn điện.

CBL43 cung cấp một cơ cấu khóa cơ học để hạn chế thao tác này.

Quy trình sử dụng cơ bản:

Ngắt CB → cô lập nguồn → lắp CBL43 → gắn ổ khóa LOTO → gắn thẻ cảnh báo → xác minh không còn năng lượng → thực hiện công việc.

Như vậy, CBL43 không chỉ đơn thuần là một phụ kiện cho CB mà là một thành phần của hệ thống kiểm soát năng lượng nguy hiểm.

Thiết bị đặc biệt phù hợp với:

• Bảo trì máy móc công nghiệp.
• Bảo trì tủ điện.
• Sửa chữa hệ thống phân phối điện.
• Bảo trì dây chuyền sản xuất.
• Bảo dưỡng động cơ.
• Bảo trì máy bơm.
• Bảo trì quạt công nghiệp.
• Bảo trì hệ thống HVAC.
• Kiểm tra thiết bị điện.
• Công tác M&E.
• Chương trình LOTO tại nhà máy.

3. Thiết kế dành cho CB dạng khối cỡ lớn

Khác với thiết bị khóa MCB mini, Prolockey CBL43 hướng tới nhóm MCCB và CB dạng khối có kích thước lớn hơn.

MCCB thường được sử dụng ở các vị trí có yêu cầu đóng cắt và bảo vệ mạch điện cao hơn MCB thông thường. Tay gạt của MCCB cũng có thể có kích thước, hình dạng và kết cấu rất khác nhau giữa các dòng sản phẩm.

CBL43 sử dụng cơ cấu kẹp có khả năng thích ứng với nhiều hình dạng tay gạt. Điều này giúp thiết bị có tính linh hoạt cao khi triển khai trong các hệ thống điện công nghiệp.

Các khu vực có thể ứng dụng gồm:

• Tủ điện tổng.
• Tủ phân phối.
• Tủ điều khiển máy.
• Tủ MCC.
• Tủ điện nhà máy.
• Hệ thống phân phối điện.
• Dây chuyền sản xuất.
• Trạm kỹ thuật.
• Hệ thống HVAC.
• Máy móc công suất lớn.

Tuy nhiên, cần lưu ý rằng không phải mọi MCCB đều có thể sử dụng với CBL43. Khả năng tương thích cần được xác nhận dựa trên hình dạng tay gạt và kích thước thực tế của CB.

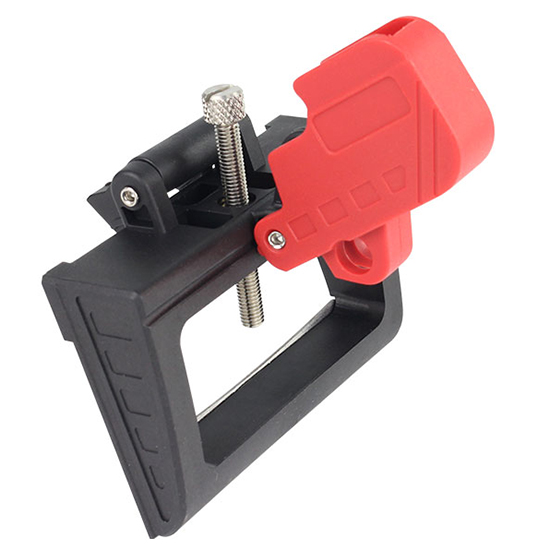

4. Cơ cấu kẹp phù hợp nhiều hình dạng tay gạt

Một trong những đặc điểm nổi bật của Prolockey CBL43 là cơ cấu kẹp được thiết kế để sử dụng với nhiều hình dạng và kích thước tay gạt CB.

Thay vì sử dụng một cấu trúc khóa cố định cho duy nhất một loại CB, cơ cấu kẹp của CBL43 có thể điều chỉnh để tạo điểm giữ trên tay gạt.

Thiết kế này giúp tăng tính linh hoạt khi sử dụng trong nhà máy có nhiều loại MCCB.

Khi lắp đặt, người dùng cần đảm bảo:

• Cơ cấu kẹp nằm đúng vị trí.
• Tay gạt được giữ chắc.
• Không có hiện tượng trượt.
• Vít được cố định đúng cách.
• Thiết bị không bị nghiêng hoặc lệch.
• Ổ khóa có thể gắn vào đúng vị trí.

Nếu thiết bị không thể giữ chắc tay gạt, không nên cố ép hoặc sửa đổi sản phẩm. Cần lựa chọn một loại Circuit Breaker Lockout khác phù hợp hơn.

5. Cấu tạo Nylon PA6 bền nhẹ

Thân CBL43 được chế tạo từ Nylon PA6.

Đây là vật liệu nhựa kỹ thuật được sử dụng trong nhiều ứng dụng công nghiệp nhờ khả năng tạo ra kết cấu tương đối nhẹ nhưng có độ bền cơ học tốt.

Với trọng lượng khoảng 72 g, CBL43 nhẹ hơn nhiều so với các thiết bị khóa hoàn toàn bằng kim loại có kích thước tương đương.

Điều này mang lại một số lợi ích:

• Dễ mang theo trong bộ LOTO.
• Dễ thao tác tại hiện trường.
• Không tạo tải lớn lên tay gạt CB.
• Thuận tiện dự trữ trong kho.
• Dễ phân loại theo từng nhóm thiết bị.

Ngoài ra, phần thân có tính cách điện theo thông tin kỹ thuật sản phẩm.

Tuy nhiên, tính cách điện của thân khóa không có nghĩa rằng CBL43 là thiết bị bảo vệ điện áp cho người lao động. Người sử dụng vẫn phải thực hiện đầy đủ quy trình an toàn điện và sử dụng PPE thích hợp.

6. Vít inox 304 tăng độ bền cơ khí

Phần vít của Prolockey CBL43 được chế tạo từ thép không gỉ 304.

Vít đóng vai trò tạo lực cố định cơ cấu kẹp trên tay gạt CB. Trong quá trình sử dụng, kỹ thuật viên có thể cần thao tác nhiều lần để lắp hoặc tháo thiết bị, do đó độ bền của bộ phận vít là yếu tố quan trọng.

Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường công nghiệp thông thường, giúp phù hợp với thiết bị thường xuyên được thao tác.

Sự kết hợp giữa:

Nylon PA6 + inox 304

giúp CBL43 đạt được sự cân bằng giữa trọng lượng, độ bền và khả năng sử dụng trong môi trường công nghiệp.

7. Lỗ khóa Ø8 mm cho hệ thống LOTO

CBL43 được thiết kế với lỗ khóa đường kính 8 mm.

Lỗ khóa là vị trí để người sử dụng gắn ổ khóa an toàn LOTO sau khi thiết bị đã được lắp trên CB.

Một hệ thống LOTO có thể sử dụng nhiều loại ổ khóa khác nhau tùy theo quy trình quản lý của doanh nghiệp.

Khi lựa chọn ổ khóa, cần kiểm tra:

• Đường kính càng khóa.
• Chiều dài càng khóa.
• Kích thước thân ổ khóa.
• Khả năng đưa càng qua lỗ khóa CBL43.
• Không gian xung quanh CB.
• Khả năng nhận diện người sử dụng.

Đối với LOTO cá nhân, người thực hiện công việc có thể sử dụng ổ khóa riêng của mình. Đối với LOTO nhóm, doanh nghiệp có thể kết hợp với hasp hoặc hệ thống khóa nhóm phù hợp.

8. Lắp đặt CBL43 không cần dụng cụ chuyên dụng

CBL43 được thiết kế để lắp đặt nhanh mà không cần dụng cụ chuyên dụng, giúp kỹ thuật viên có thể thực hiện khóa nguồn trực tiếp tại hiện trường.

Quy trình cơ bản:

Bước 1 – Xác định CB

Xác định đúng MCCB cần cô lập và nguồn điện liên quan.

Bước 2 – Ngắt CB

Đưa CB về trạng thái ngắt theo quy trình an toàn của doanh nghiệp.

Bước 3 – Đặt CBL43

Đặt cơ cấu kẹp của CBL43 lên vị trí tay gạt phù hợp.

Bước 4 – Điều chỉnh cơ cấu kẹp

Điều chỉnh vị trí để thiết bị bám chắc vào tay gạt.

Bước 5 – Kiểm tra

Kiểm tra CBL43 không bị trượt hoặc lệch.

Bước 6 – Gắn ổ khóa

Đưa ổ khóa an toàn qua vị trí khóa Ø8 mm.

Bước 7 – Gắn thẻ Tagout

Gắn thẻ cảnh báo theo quy trình LOTO của doanh nghiệp.

Bước 8 – Xác minh

Thực hiện kiểm tra để xác nhận nguồn điện đã được cô lập trước khi tiến hành công việc.

Thiết bị khóa không thay thế bước kiểm tra điện. Đây là điểm đặc biệt quan trọng trong mọi quy trình LOTO.

9. Nhiệt độ sử dụng -20°C đến +120°C

Theo thông số kỹ thuật được cung cấp, Prolockey CBL43 có phạm vi nhiệt độ sử dụng:

-20°C đến +120°C.

Khoảng nhiệt độ này cho phép sản phẩm được sử dụng trong nhiều môi trường công nghiệp khác nhau.

CBL43 có thể phù hợp với các khu vực:

• Nhà máy sản xuất.
• Khu vực kỹ thuật.
• Nhà xưởng.
• Phòng máy.
• Hệ thống HVAC.
• Khu vực thiết bị điện.
• Công trình công nghiệp.

Đối với ứng dụng đặc biệt có nhiệt độ cao liên tục hoặc có sự tiếp xúc trực tiếp với nguồn nhiệt, người sử dụng nên xác nhận điều kiện vật liệu và thông số nhà sản xuất trước khi triển khai.

10. Ứng dụng CBL43 trong nhà máy

Trong các nhà máy hiện đại, hệ thống điện thường bao gồm nhiều cấp phân phối và nhiều loại CB.

CBL43 có thể được sử dụng để khóa các CB dạng khối cỡ lớn trong quá trình:

• Bảo trì máy.
• Sửa chữa dây chuyền.
• Bảo dưỡng động cơ.
• Bảo trì tủ điện.
• Kiểm tra hệ thống điều khiển.
• Thay thế thiết bị điện.
• Bảo dưỡng hệ thống bơm.
• Bảo trì quạt.
• Bảo trì HVAC.
• Kiểm tra hệ thống phân phối điện.

Đặc biệt tại các nhà máy có nhiều ca làm việc, việc sử dụng khóa cơ học giúp giảm sự phụ thuộc vào thông báo bằng lời nói.

11. Ứng dụng trong các khu công nghiệp Việt Nam

Prolockey CBL43 có thể được đưa vào hệ thống an toàn LOTO tại nhiều ngành công nghiệp.

Ngành cơ khí

Khóa nguồn điện của máy CNC, máy ép, máy cắt, máy gia công và thiết bị sản xuất.

Ngành điện – điện tử

Khóa nguồn của dây chuyền tự động, máy kiểm tra và thiết bị sản xuất.

Ngành thực phẩm

Khóa CB của máy chế biến, máy đóng gói, băng tải và thiết bị phụ trợ.

Ngành hóa chất

Kiểm soát nguồn điện của bơm, quạt, hệ thống xử lý và thiết bị phụ trợ.

Ngành logistics

Khóa nguồn cho băng tải, hệ thống phân loại và thiết bị tự động.

Ngành xây dựng

Hỗ trợ kiểm soát nguồn điện tại các khu vực thi công và bảo trì.

12. CBL43 trong hệ thống Lockout/Tagout

Một hệ thống LOTO hiệu quả cần kiểm soát nguồn năng lượng từ lúc bắt đầu đến khi hoàn thành công việc.

Quy trình có thể bao gồm:

Nhận diện → ngắt → cô lập → khóa → gắn thẻ → giải phóng năng lượng → kiểm tra → thực hiện công việc → khôi phục nguồn.

Prolockey CBL43 đảm nhiệm bước Lockout tại CB.

Thiết bị được gắn trực tiếp vào cơ cấu đóng/cắt của MCCB và sau đó được khóa bằng ổ khóa.

Khi kết hợp với thẻ Tagout, người vận hành có thể nhận biết:

• CB đang bị khóa.
• Có người đang làm việc.
• Không được tự ý đóng điện.
• Ai là người chịu trách nhiệm.
• Tình trạng bảo trì của thiết bị.

Đây là cách tiếp cận có hệ thống hơn so với việc chỉ sử dụng biển cảnh báo.

13. LOTO cá nhân với CBL43

Thông số sản phẩm cho biết CBL43 có thể hỗ trợ quản lý khóa cá nhân, với lỗ khóa Ø8 mm.

Trong mô hình LOTO cá nhân, nhân viên bảo trì sử dụng ổ khóa nhận diện riêng để khóa điểm cô lập năng lượng.

Mỗi ổ khóa có thể được quản lý theo quy định của doanh nghiệp, ví dụ:

• Mã nhân viên.
• Màu nhận diện.
• Bộ phận.
• Khu vực.
• Mã thiết bị.

Việc chuẩn hóa ổ khóa giúp tăng khả năng truy xuất và giảm nguy cơ nhầm lẫn trong môi trường có nhiều đội bảo trì.

14. CBL43 có phù hợp với mọi MCCB cỡ lớn không?

Không.

Mặc dù CBL43 được mô tả là có khả năng khóa phần lớn CB dạng khối lớn, khả năng tương thích thực tế vẫn phụ thuộc vào thiết kế cơ khí của từng model.

Trước khi đặt mua, nên kiểm tra:

• Hình dạng tay gạt.
• Kích thước tay gạt.
• Chiều rộng tay gạt.
• Chiều dày tay gạt.
• Khoảng không gian phía trước CB.
• Vị trí lắp thiết bị.
• Khả năng giữ của cơ cấu kẹp.
• Vị trí gắn ổ khóa.

Đối với dự án lớn, nên thử nghiệm CBL43 trên mẫu CB thực tế trước khi mua số lượng lớn.

Đây là cách tốt nhất để xây dựng ma trận tương thích LOTO cho nhà máy.

15. So sánh CBL42 và CBL43

Prolockey CBL42 và CBL43 đều thuộc nhóm khóa CB dạng khối/MCCB, nhưng khác nhau về kích thước.

Việc lựa chọn giữa CBL42 và CBL43 nên dựa trên kích thước và cấu tạo CB thực tế, không chỉ dựa trên tên gọi “cỡ nhỏ” hoặc “cỡ lớn”.

16. Ưu điểm nổi bật của Prolockey CBL43

Khóa CB dạng khối cỡ lớn

Thiết kế hướng đến nhóm MCCB lớn hơn các loại CB tép thông thường.

Cơ cấu kẹp linh hoạt

Có thể thích ứng với nhiều hình dạng tay gạt.

Thân Nylon PA6

Nhẹ, bền và có khả năng cách điện.

Vít inox 304

Tăng độ bền cho cơ cấu cố định.

Lỗ khóa Ø8 mm

Phù hợp với hệ thống ổ khóa LOTO tương thích.

Không cần dụng cụ

Giúp rút ngắn thời gian lắp đặt.

Nhiệt độ sử dụng rộng

Theo thông số: -20°C đến +120°C.

Màu vàng dễ nhận biết

Phù hợp với yêu cầu nhận diện thiết bị LOTO trong môi trường công nghiệp.

17. Thông số kỹ thuật Prolockey CBL43

18. Lưu ý khi sử dụng CBL43

Để đảm bảo hiệu quả của thiết bị khóa, cần sử dụng CBL43 đúng mục đích và đúng loại CB.

Không nên:

• Sử dụng CBL43 trên CB không tương thích.
• Ép thiết bị vào tay gạt không phù hợp.
• Tự ý khoan hoặc sửa đổi thân khóa.
• Sử dụng sản phẩm bị nứt, gãy hoặc biến dạng.
• Coi thiết bị khóa là thiết bị bảo vệ chống điện giật.
• Bỏ qua bước xác minh nguồn đã được cô lập.
• Tự ý tháo khóa của người khác.
• Đóng điện khi vẫn còn người đang thực hiện công việc.

CBL43 nên được sử dụng như một phần của quy trình kiểm soát năng lượng nguy hiểm được doanh nghiệp phê duyệt.

19. Đối tượng sử dụng Prolockey CBL43

Sản phẩm phù hợp với:

• Kỹ sư điện.
• Kỹ thuật viên bảo trì.
• Bộ phận EHS/HSE.
• Nhân viên an toàn.
• Quản lý nhà máy.
• Nhà thầu M&E.
• Nhà thầu bảo trì công nghiệp.
• Nhà máy sản xuất.
• Khu công nghiệp.
• Nhà máy cơ khí.
• Nhà máy điện – điện tử.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Nhà máy dược phẩm.
• Kho logistics.
• Công trình công nghiệp.
• Đơn vị quản lý tòa nhà.

Đặc biệt, CBL43 phù hợp với những đơn vị đang xây dựng hệ thống Electrical Lockout/Tagout và cần thiết bị khóa cho nhóm MCCB cỡ lớn.

20. Kết luận

Prolockey CBL43 Large Size là thiết bị khóa an toàn dành cho CB dạng khối/MCCB cỡ lớn, được thiết kế để hỗ trợ cô lập nguồn điện trong các chương trình Lockout/Tagout.

Sản phẩm sử dụng thân Nylon PA6, vít inox 304, có lỗ khóa Ø8 mm, khả năng cách điện của phần thân, phạm vi nhiệt độ theo thông số kỹ thuật -20°C đến +120°C và thiết kế lắp đặt nhanh không cần dụng cụ chuyên dụng.

So với CBL42, CBL43 có kích thước lớn hơn 94,5 × 87,5 × 48 mm và trọng lượng khoảng 72 g, phù hợp với nhóm CB dạng khối lớn hơn.

Điểm quan trọng nhất khi lựa chọn CBL43 là khả năng tương thích với tay gạt MCCB thực tế. Do thiết kế của CB có thể khác nhau giữa từng thương hiệu và model, doanh nghiệp nên kiểm tra mẫu thực tế trước khi triển khai số lượng lớn.

Prolockey CBL43 – thiết bị khóa MCCB cỡ lớn cho hệ thống LOTO, thân Nylon PA6, vít inox 304, lỗ khóa Ø8 mm, giải pháp kiểm soát nguồn điện chuyên nghiệp cho nhà máy và môi trường công nghiệp.
