Thiết bị LOTO khóa MCCB PROLOCKEY CBL42M – Khóa CB võ đúc cỡ trung lỗ khóa Ø8 mm

PROLOCKEY CBL42M – Khóa Aptomat Khối MCCB Cỡ Trung | Molded Case Circuit Breaker Lockout

Giới thiệu PROLOCKEY CBL42M

PROLOCKEY CBL42M là thiết bị khóa aptomat khối MCCB cỡ trung (Molded Case Circuit Breaker Lockout), được thiết kế để hỗ trợ khóa và kiểm soát trạng thái của phần lớn các loại aptomat khối MCCB cỡ nhỏ và cỡ trung tương thích trong quá trình bảo trì, sửa chữa và thực hiện quy trình Lockout Tagout – LOTO.

Trong hệ thống điện công nghiệp, MCCB thường được sử dụng làm thiết bị đóng cắt và bảo vệ cho máy móc, động cơ, tủ điện và các hệ thống phân phối điện. Khi cần bảo trì thiết bị, việc chỉ chuyển MCCB sang vị trí OFF có thể chưa đủ để ngăn chặn thao tác đóng điện trở lại ngoài ý muốn. Một thiết bị khóa phù hợp giúp kiểm soát vật lý tại điểm cô lập, kết hợp với ổ khóa an toàn và thẻ cảnh báo LOTO.

PROLOCKEY CBL42M có thiết kế chuyên dụng cho nhóm MCCB cỡ nhỏ và trung, thân khóa làm từ nylon PA6, có đặc tính cách điện theo thông số sản phẩm và chịu nhiệt trong khoảng -20°C đến +120°C. Sản phẩm sử dụng cơ cấu cố định thuận tiện, cho phép lắp đặt không cần dụng cụ, giúp kỹ thuật viên thao tác nhanh tại hiện trường.

Với kích thước 71,5 × 48 × 40,5 mm, CBL42M là lựa chọn phù hợp để bổ sung vào bộ khóa an toàn điện, túi LOTO, hộp Lockout Tagout hoặc trạm LOTO tại nhà máy, xưởng sản xuất và các hệ thống M&E.

Thông số kỹ thuật PROLOCKEY CBL42M

Lưu ý: MCCB có rất nhiều kiểu dáng, kích thước và cấu tạo tay gạt khác nhau. Cần kiểm tra kích thước thực tế của aptomat trước khi lựa chọn để đảm bảo PROLOCKEY CBL42M tương thích.

PROLOCKEY CBL42M dùng để làm gì?

CBL42M được sử dụng trong quy trình khóa và kiểm soát nguồn điện tại MCCB khi máy móc hoặc hệ thống đang được:

• Bảo trì.
• Sửa chữa.
• Kiểm tra kỹ thuật.
• Bảo dưỡng định kỳ.
• Thay thế linh kiện.
• Vệ sinh máy.
• Khắc phục sự cố.
• Cải tạo hoặc nâng cấp hệ thống điện.

Sau khi MCCB được đưa về trạng thái cô lập theo quy trình an toàn, thiết bị PROLOCKEY CBL42M được lắp vào vị trí phù hợp để hạn chế khả năng thay đổi trạng thái của aptomat. Sau đó, người thực hiện có thể sử dụng ổ khóa an toàn LOTO để khóa thiết bị.

Nếu quy trình của doanh nghiệp yêu cầu, có thể kết hợp thêm:

• Thẻ Lockout Tagout.
• Thẻ cảnh báo nguy hiểm.
• Thông tin người thực hiện khóa.
• Thời gian thực hiện bảo trì.
• Mã công việc hoặc giấy phép làm việc.

Khóa chuyên dụng cho MCCB cỡ nhỏ và trung

Khác với MCB, MCCB – Molded Case Circuit Breaker thường có kích thước lớn hơn và được sử dụng trong các hệ thống có công suất hoặc dòng điện cao hơn.

MCCB có thể được lắp đặt trong:

• Tủ điện tổng.
• Tủ phân phối.
• Tủ điều khiển động cơ.
• Tủ MCC.
• Hệ thống HVAC.
• Hệ thống bơm.
• Dây chuyền sản xuất.
• Máy móc công nghiệp.
• Hệ thống cấp nguồn cho thiết bị.

Vì kích thước và hình dạng tay gạt MCCB khác với MCB, việc sử dụng một loại khóa chuyên dụng như PROLOCKEY CBL42M giúp tăng khả năng phù hợp với nhóm aptomat khối cỡ nhỏ và trung.

Lắp đặt không cần dụng cụ

Một trong những ưu điểm đáng chú ý của PROLOCKEY CBL42M là khả năng lắp đặt không cần dụng cụ.

Điều này mang lại nhiều lợi ích cho đội bảo trì:

• Giảm thời gian thao tác.
• Không cần mang theo tua vít hoặc dụng cụ riêng cho việc lắp khóa.
• Phù hợp với công việc bảo trì lưu động.
• Dễ đưa vào túi LOTO cá nhân.
• Thuận tiện khi cần cô lập nhiều điểm điện.
• Giúp chuẩn hóa thao tác Lockout tại hiện trường.

Cơ cấu khóa được thiết kế để người dùng có thể thao tác trực tiếp bằng tay trên các MCCB có kích thước và kiểu dáng tương thích.

Sau khi lắp, cần kiểm tra độ ổn định của thiết bị trước khi gắn ổ khóa.

Thiết kế cho quản lý khóa cá nhân

Theo thông tin sản phẩm, PROLOCKEY CBL42M phù hợp với phương thức một người quản lý một khóa.

Trong thực tế triển khai Lockout Tagout, mỗi nhân viên thực hiện công việc thường có thể sử dụng ổ khóa cá nhân để kiểm soát điểm cô lập thuộc phạm vi công việc của mình.

Cách tổ chức này giúp:

• Xác định rõ người thực hiện khóa.
• Hạn chế việc tháo khóa bởi người không có thẩm quyền.
• Tăng tính trách nhiệm cá nhân.
• Hỗ trợ quản lý công việc bảo trì.
• Dễ nhận diện trạng thái thiết bị.

Đối với công việc có nhiều người tham gia, doanh nghiệp có thể áp dụng phương án Lockout nhóm bằng Lockout Hasp, group lock box hoặc hệ thống quản lý khóa tập thể, tùy thuộc vào quy trình an toàn nội bộ.

Thân khóa bằng nylon PA6

PROLOCKEY CBL42M được chế tạo từ nylon PA6, là vật liệu nhựa kỹ thuật được sử dụng trong nhiều ứng dụng công nghiệp.

Theo thông số sản phẩm, thân khóa có đặc tính cách điện và có thể làm việc trong môi trường nhiệt độ từ:

-20°C đến +120°C

Các đặc tính phù hợp cho ứng dụng công nghiệp bao gồm:

• Khối lượng nhẹ.
• Độ bền phù hợp cho thao tác lặp lại.
• Đặc tính cách điện theo thiết kế.
• Khả năng sử dụng trong nhiều môi trường công nghiệp thông thường.
• Không cần sử dụng thân kim loại làm bộ phận chính.

Tuy nhiên, người sử dụng cần lưu ý rằng thiết bị khóa LOTO không thay thế cho các biện pháp cách điện, kiểm tra không điện hoặc quy trình an toàn điện.

Cơ cấu kim loại bằng inox 304

Theo thông số kỹ thuật, các bộ phận vít/cơ cấu kim loại của PROLOCKEY CBL42M sử dụng thép không gỉ 304.

Cơ cấu này hỗ trợ quá trình:

• Điều chỉnh vị trí khóa.
• Cố định thiết bị.
• Thao tác Lockout.
• Sử dụng lặp lại trong công việc bảo trì.

Việc kết hợp thân nylon PA6 và bộ phận cơ khí bằng inox giúp thiết bị có cấu trúc phù hợp với môi trường công nghiệp.

Lỗ khóa đường kính 8 mm

PROLOCKEY CBL42M được trang bị vị trí lắp ổ khóa với đường kính:

Ø8 mm

Người dùng cần lựa chọn ổ khóa an toàn có đường kính càng khóa phù hợp.

Sau khi MCCB được cô lập và thiết bị CBL42M được cố định đúng vị trí, ổ khóa được sử dụng để khóa thiết bị.

Có thể kết hợp cùng:

• Ổ khóa an toàn PROLOCKEY.
• Ổ khóa LOTO thân nhựa.
• Ổ khóa có càng không dẫn điện.
• Thẻ cảnh báo Lockout Tagout.

Việc lựa chọn loại ổ khóa cần dựa trên kích thước thực tế của lỗ khóa và yêu cầu quản lý an toàn tại doanh nghiệp.

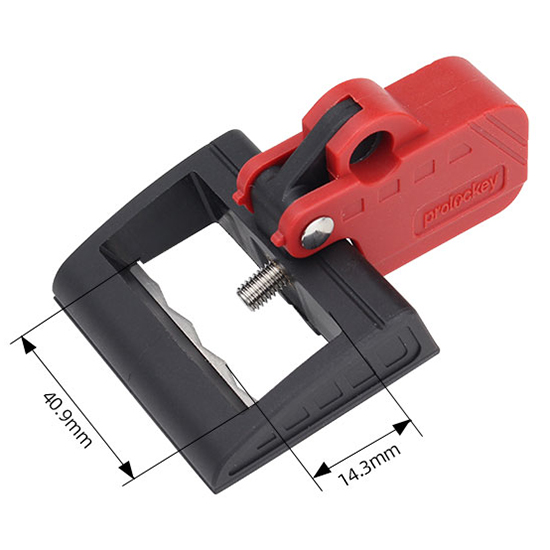

Kích thước PROLOCKEY CBL42M

Kích thước tổng thể của sản phẩm:

71,5 × 48 × 40,5 mm

Trọng lượng:

Khoảng 0,033 kg

Thiết kế này giúp sản phẩm đủ kích thước để phù hợp với nhóm MCCB cỡ nhỏ và trung nhưng vẫn tương đối gọn nhẹ khi mang theo.

CBL42M có thể được bố trí trong:

• Túi LOTO cá nhân.
• Hộp dụng cụ bảo trì.
• Hộp khóa an toàn.
• Lockout Station.
• Xe đẩy dụng cụ.
• Bộ LOTO điện chuyên dụng.

Ứng dụng của PROLOCKEY CBL42M

1. Nhà máy sản xuất

Sản phẩm phù hợp để sử dụng trong hệ thống Lockout Tagout tại:

• Nhà máy cơ khí.
• Nhà máy thực phẩm.
• Nhà máy điện tử.
• Nhà máy bao bì.
• Nhà máy nhựa.
• Nhà máy dệt may.
• Nhà máy vật liệu xây dựng.
• Nhà máy hóa chất.

MCCB thường đóng vai trò là điểm cô lập quan trọng cho các máy móc và tủ điện.

2. Bảo trì động cơ điện

Các hệ thống động cơ có thể được bảo vệ và điều khiển bằng MCCB.

Trước khi thực hiện:

• Thay động cơ.
• Kiểm tra vòng bi.
• Bảo dưỡng máy bơm.
• Kiểm tra dây điện.
• Sửa chữa bộ truyền động.

nguồn điện cần được cô lập theo quy trình áp dụng.

Nếu MCCB tương thích, CBL42M có thể được sử dụng để hỗ trợ khóa điểm cô lập.

3. Tủ điện và hệ thống phân phối

CBL42M phù hợp với các MCCB trong:

• Tủ điện tổng.
• Tủ phân phối.
• Tủ máy.
• Tủ điều khiển.
• Tủ MCC.
• Tủ phụ tải.

Thiết bị giúp tạo điểm khóa vật lý rõ ràng tại vị trí cô lập điện.

4. Công trình M&E

Trong công tác bảo trì và vận hành hệ thống M&E, MCCB được sử dụng phổ biến cho:

• Hệ thống HVAC.
• Máy bơm.
• Quạt công nghiệp.
• Tủ điều khiển.
• Hệ thống chiếu sáng.
• Hệ thống cấp nguồn.

PROLOCKEY CBL42M có thể được sử dụng trong bộ thiết bị LOTO của đội kỹ thuật để xử lý các MCCB tương thích.

Hướng dẫn sử dụng khóa MCCB PROLOCKEY CBL42M

Quy trình dưới đây mang tính tham khảo. Người sử dụng cần tuân thủ quy trình Lockout Tagout và an toàn điện của đơn vị.

Bước 1: Xác định nguồn điện

Xác định chính xác:

• Thiết bị cần bảo trì.
• MCCB cấp nguồn.
• Các nguồn điện liên quan.
• Nguồn dự phòng hoặc nguồn phụ.
• Năng lượng tích trữ nếu có.

Bước 2: Thông báo cho người liên quan

Thông báo cho người vận hành và các nhân viên có liên quan trước khi tiến hành cô lập thiết bị.

Bước 3: Dừng thiết bị

Dừng máy theo quy trình vận hành.

Bước 4: Cô lập nguồn

Đưa MCCB về trạng thái OFF hoặc trạng thái cô lập phù hợp theo quy trình của doanh nghiệp.

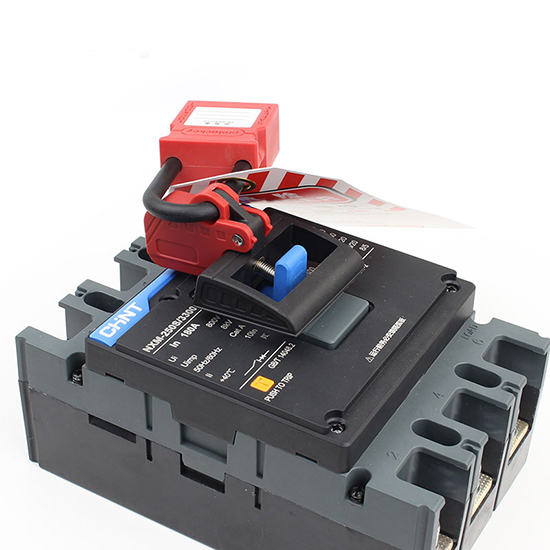

Bước 5: Lắp PROLOCKEY CBL42M

Đặt khóa MCCB CBL42M vào vị trí phù hợp trên tay gạt hoặc bộ phận thao tác tương thích.

Thiết bị được thiết kế để thao tác không cần dụng cụ.

Bước 6: Kiểm tra độ cố định

Kiểm tra để đảm bảo thiết bị được lắp đúng vị trí và không bị lỏng.

Bước 7: Gắn ổ khóa an toàn

Luồn ổ khóa phù hợp qua lỗ khóa Ø8 mm.

Bước 8: Gắn thẻ Lockout Tagout

Gắn thẻ cảnh báo và thông tin người thực hiện theo quy trình quản lý LOTO.

Bước 9: Xác minh trạng thái cô lập

Trước khi bắt đầu công việc, phải thực hiện các bước xác minh cần thiết để đảm bảo nguồn năng lượng nguy hiểm đã được kiểm soát.

Những lưu ý khi chọn khóa MCCB

Để lựa chọn đúng khóa MCCB, không nên chỉ dựa vào tên sản phẩm hoặc dòng điện định mức. Cần kiểm tra:

Kiểu dáng tay gạt MCCB

Mỗi hãng và mỗi dòng MCCB có thể có cấu tạo khác nhau.

Kích thước tay gạt

Kiểm tra chiều rộng, chiều cao và không gian xung quanh vị trí lắp khóa.

Trạng thái OFF

Đảm bảo thiết bị Lockout có thể ngăn thao tác thay đổi trạng thái theo thiết kế khi được lắp đúng cách.

Kích thước ổ khóa

Lỗ khóa của CBL42M có đường kính 8 mm, vì vậy cần chọn ổ khóa có càng phù hợp.

Số lượng người thực hiện công việc

Nếu nhiều nhân viên cùng làm việc, cần áp dụng phương án Lockout nhóm theo quy trình nội bộ.

Ưu điểm nổi bật của PROLOCKEY CBL42M

• Chuyên dụng cho MCCB: Phù hợp với phần lớn aptomat khối cỡ nhỏ và trung tương thích.
• Lắp đặt không cần dụng cụ: Thao tác nhanh, thuận tiện tại hiện trường.
• Thiết kế nhỏ gọn: Kích thước 71,5 × 48 × 40,5 mm.
• Nylon PA6: Thân khóa bằng nhựa kỹ thuật có đặc tính cách điện theo thông số sản phẩm.
• Inox 304: Sử dụng cho cơ cấu vít/bộ phận kim loại.
• Dải nhiệt độ rộng: Từ -20°C đến +120°C.
• Lỗ khóa Ø8 mm: Phù hợp với nhiều ổ khóa an toàn có càng khóa thích hợp.
• Hỗ trợ quản lý khóa cá nhân: Phù hợp cho mô hình một người thực hiện và quản lý điểm khóa.
• Ứng dụng đa dạng: Nhà máy, tủ điện, hệ thống M&E và công tác bảo trì công nghiệp.

So sánh CBL42M với các loại khóa aptomat khác

Việc lựa chọn thiết bị cần dựa trên kích thước và cấu tạo thực tế của MCCB, không chỉ dựa vào phân loại “nhỏ”, “trung” hoặc “lớn”.

Câu hỏi thường gặp

PROLOCKEY CBL42M dùng cho loại aptomat nào?

Sản phẩm được thiết kế để khóa phần lớn MCCB cỡ nhỏ và cỡ trung có cấu trúc tương thích.

CBL42M có cần dụng cụ để lắp không?

Không. Theo thông tin sản phẩm, thiết bị có thể được lắp đặt không cần dụng cụ, giúp thao tác nhanh và thuận tiện.

Vật liệu của CBL42M là gì?

Thân khóa được làm từ nylon PA6, các bộ phận vít/cơ cấu kim loại sử dụng inox 304 theo thông số sản phẩm.

Lỗ khóa có đường kính bao nhiêu?

Đường kính lỗ khóa là 8 mm.

Nhiệt độ sử dụng của PROLOCKEY CBL42M?

Sản phẩm có dải nhiệt độ sử dụng:

-20°C đến +120°C.

Có thể dùng CBL42M cho mọi loại MCCB không?

Không. Mặc dù sản phẩm được thiết kế để phù hợp với phần lớn MCCB cỡ nhỏ và trung, người dùng cần kiểm tra kích thước và kiểu dáng thực tế của MCCB trước khi sử dụng.

Kết luận

PROLOCKEY CBL42M Molded Case Circuit Breaker Lockout là thiết bị khóa aptomat khối chuyên dụng dành cho các loại MCCB cỡ nhỏ và trung tương thích, phù hợp cho hệ thống Lockout Tagout trong môi trường công nghiệp.

Sản phẩm sở hữu các đặc điểm nổi bật:

• Khóa phần lớn MCCB nhỏ và trung tương thích.
• Lắp đặt không cần dụng cụ.
• Hỗ trợ thao tác nhanh tại hiện trường.
• Thân bằng nylon PA6.
• Có đặc tính cách điện theo thông số sản phẩm.
• Cơ cấu kim loại bằng inox 304.
• Lỗ khóa đường kính 8 mm.
• Kích thước 71,5 × 48 × 40,5 mm.
• Trọng lượng khoảng 33 gram.
• Dải nhiệt độ hoạt động -20°C đến +120°C.
• Phù hợp cho nhà máy, tủ điện, đội bảo trì và hệ thống M&E.

Đối với doanh nghiệp đang xây dựng hoặc hoàn thiện hệ thống Lockout Tagout – LOTO, PROLOCKEY CBL42M là một lựa chọn phù hợp để bổ sung vào danh mục thiết bị khóa aptomat MCCB, giúp đội ngũ kỹ thuật có thêm phương án xử lý các điểm cô lập điện trong quá trình bảo trì và sửa chữa.
