Thiết bị khóa MCCB PROLOCKEY CBL42 – Khóa CB võ đúc cỡ nhỏ LOTO lỗ khóa Ø8 mm

Prolockey CBL42 – Thiết bị khóa MCCB, khóa CB dạng khối LOTO cỡ nhỏ

1. Tổng quan về thiết bị khóa MCCB Prolockey CBL42

Prolockey CBL42 là thiết bị khóa an toàn cho cầu dao dạng khối – Molded Case Circuit Breaker (MCCB), được thiết kế để khóa các loại CB dạng khối cỡ nhỏ và trung bình trong hệ thống Lockout/Tagout (LOTO). Sản phẩm thuộc nhóm Circuit Breaker Lockout, giúp tạo điểm khóa cơ học trực tiếp trên tay gạt của CB nhằm hạn chế thao tác đóng hoặc cắt ngoài ý muốn trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị điện.

CBL42 phiên bản cỡ nhỏ được phát triển để tương thích với nhiều hình dạng và kích thước tay gạt của CB dạng khối. Thiết kế kẹp có răng bám, vít bằng thép không gỉ 304 và phần khóa cong giúp thiết bị tạo lực giữ ổn định trên tay gạt của cầu dao.

Thân khóa được chế tạo từ Nylon PA6, một loại nhựa kỹ thuật có đặc tính cách điện, độ bền cơ học tốt và phù hợp với các ứng dụng trong môi trường công nghiệp. Theo thông số sản phẩm, CBL42 có khả năng sử dụng trong khoảng nhiệt độ -20°C đến +120°C.

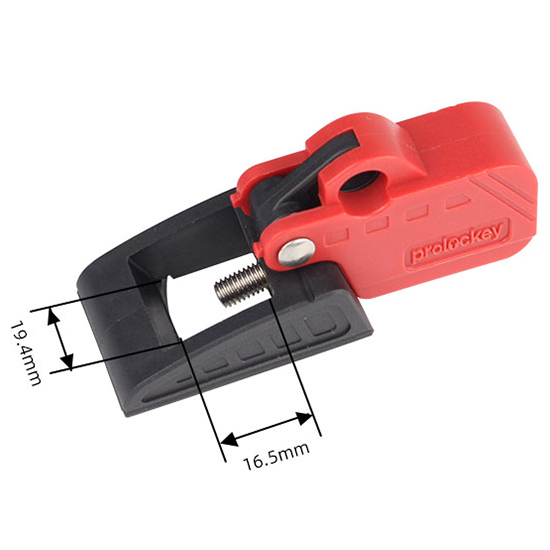

Thiết bị có kích thước khoảng 71,5 × 26 × 38 mm, trọng lượng khoảng 0,027 kg, tương đương 27 g. CBL42 được thiết kế để lắp đặt không cần dụng cụ, giúp kỹ thuật viên thao tác nhanh chóng tại tủ điện, máy móc hoặc khu vực bảo trì.

Sản phẩm có lỗ khóa đường kính 8 mm, cho phép sử dụng với ổ khóa an toàn phù hợp để thực hiện quy trình LOTO cá nhân hoặc kiểm soát nguồn điện trong quá trình bảo trì.

2. Prolockey CBL42 dùng để làm gì?

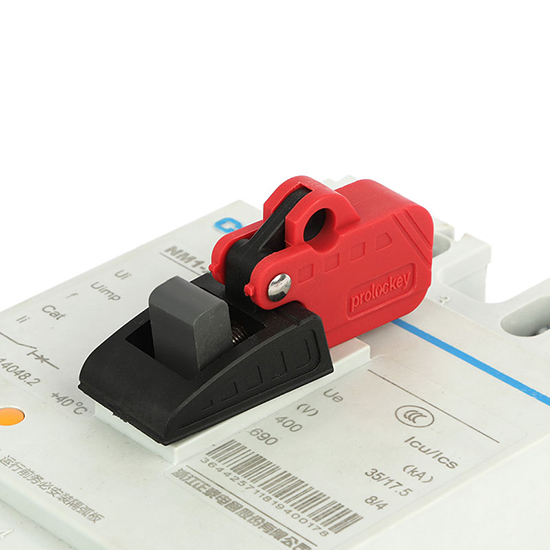

Mục đích chính của Prolockey CBL42 là cố định và khóa tay gạt của MCCB/CB dạng khối sau khi nguồn điện đã được ngắt theo quy trình an toàn.

Trong nhà máy, một CB có thể cấp nguồn cho cả máy móc, dây chuyền sản xuất, động cơ hoặc một hệ thống kỹ thuật. Khi nhân viên bảo trì thực hiện công việc, chỉ cần CB bị đóng lại ngoài ý muốn cũng có thể tạo ra nguy cơ nghiêm trọng.

Nếu chỉ treo biển cảnh báo, người khác vẫn có thể thao tác trên tay gạt. Thiết bị khóa CBL42 tạo ra một rào cản cơ học tại chính vị trí đóng/cắt của CB.

Quy trình sử dụng điển hình:

Ngắt CB → lắp CBL42 → gắn ổ khóa LOTO → gắn thẻ cảnh báo → xác minh nguồn đã được cô lập → thực hiện bảo trì.

Khi công việc hoàn thành, người có trách nhiệm theo quy trình mới tiến hành tháo khóa và khôi phục nguồn điện.

CBL42 đặc biệt phù hợp với những doanh nghiệp đang xây dựng hoặc nâng cấp chương trình Lockout/Tagout cho hệ thống điện công nghiệp.

3. Thiết kế dành cho MCCB cỡ nhỏ và trung bình

Không giống các thiết bị khóa MCB mini như Prolockey CBL101, CBL42 được định hướng cho nhóm molded case circuit breaker, tức CB dạng khối hoặc MCCB có tay gạt lớn hơn.

Các loại CB này thường được sử dụng trong:

• Tủ điện công nghiệp.
• Tủ phân phối điện.
• Tủ điều khiển máy.
• Hệ thống điện nhà xưởng.
• Hệ thống HVAC.
• Máy móc công suất lớn.
• Hệ thống bơm.
• Hệ thống quạt công nghiệp.
• Dây chuyền sản xuất.
• Tủ điện của công trình.

Thiết kế của CBL42 cho phép thiết bị thích ứng với nhiều hình dạng tay gạt khác nhau. Cơ cấu kẹp giúp giữ thiết bị tại vị trí khóa thay vì yêu cầu một thiết kế riêng cho từng loại CB.

Tuy nhiên, khả năng tương thích thực tế vẫn cần được kiểm tra trên model CB cụ thể. Không nên hiểu “tương thích nhiều loại CB” là tương thích tuyệt đối với mọi MCCB trên thị trường.

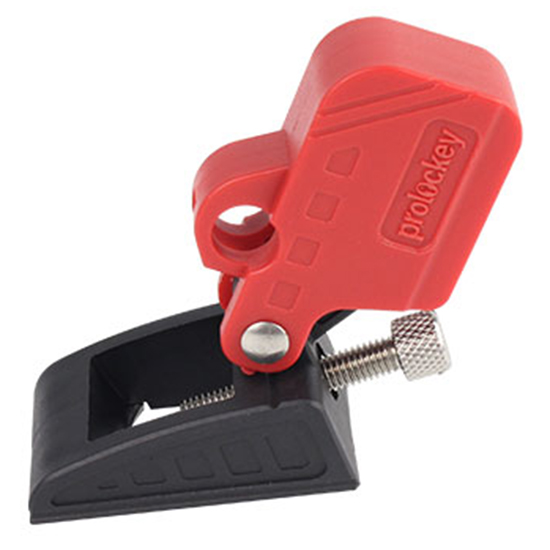

4. Cơ cấu kẹp có răng tăng khả năng bám

Một đặc điểm đáng chú ý của Prolockey CBL42 là cơ cấu kẹp có thiết kế răng bám.

Khi được lắp đúng cách, các bề mặt kẹp giúp tăng khả năng giữ thiết bị trên tay gạt của CB. Điều này đặc biệt hữu ích với các thiết bị đóng cắt có hình dạng tay gạt khác nhau.

Thiết kế kẹp giúp CBL42 thích ứng tốt hơn với nhiều loại tay gạt so với một số loại khóa CB có cấu tạo cố định.

Phần kẹp kết hợp với vít bằng thép không gỉ 304 tạo thành cơ cấu cố định cơ khí.

Khi triển khai trong môi trường công nghiệp, nhân viên kỹ thuật vẫn cần kiểm tra thiết bị sau khi lắp để đảm bảo:

• CBL42 nằm đúng vị trí.
• Cơ cấu kẹp bám chắc.
• Vít đã được siết đúng.
• Không có hiện tượng lệch thiết bị.
• Ổ khóa có thể gắn đúng vị trí.
• Tay gạt không thể thao tác ngoài ý muốn trong trạng thái khóa.

5. Vít thép không gỉ 304

CBL42 sử dụng thép không gỉ 304 cho phần vít.

Vít là bộ phận có nhiệm vụ tạo lực cố định giữa thiết bị khóa và tay gạt CB. Việc sử dụng thép không gỉ 304 giúp tăng độ bền cho bộ phận cơ khí thường xuyên được thao tác trong quá trình lắp đặt và tháo thiết bị.

Vật liệu inox cũng phù hợp với nhiều môi trường công nghiệp có độ ẩm hoặc yêu cầu vệ sinh cao hơn so với các ứng dụng thông thường.

Kết cấu:

Thân Nylon PA6 + vít inox 304 + cơ cấu kẹp

giúp CBL42 có trọng lượng tương đối nhẹ nhưng vẫn duy trì cấu trúc cơ khí cần thiết cho thiết bị khóa CB.

6. Thân Nylon PA6 có khả năng cách điện

Phần thân của Prolockey CBL42 được chế tạo từ Nylon PA6.

Một trong những lợi thế của vật liệu nhựa kỹ thuật trong thiết bị khóa điện là khả năng cách điện của phần thân, giúp giảm nguy cơ tạo ra đường dẫn điện không mong muốn khi thiết bị được sử dụng đúng mục đích.

Thông số sản phẩm xác nhận phần thân có tính cách điện.

Tuy nhiên, cần phân biệt rõ:

CBL42 là thiết bị khóa cơ khí hỗ trợ quy trình LOTO, không phải thiết bị bảo vệ người sử dụng khỏi điện áp hoặc thay thế PPE điện.

Kỹ thuật viên vẫn phải thực hiện đầy đủ quy trình an toàn điện, sử dụng dụng cụ và PPE phù hợp với công việc.

7. Khả năng làm việc trong khoảng nhiệt độ -20°C đến +120°C

Theo bảng thông số kỹ thuật được cung cấp, Prolockey CBL42 có phạm vi nhiệt độ sử dụng:

-20°C đến +120°C.

Khoảng nhiệt độ này giúp sản phẩm phù hợp với nhiều môi trường công nghiệp khác nhau, từ khu vực có nhiệt độ thấp đến những môi trường kỹ thuật có nhiệt độ cao hơn điều kiện văn phòng thông thường.

Tuy nhiên, khi sử dụng trong môi trường nhiệt độ cao, cần xem xét nhiệt độ thực tế tại vị trí lắp đặt, không chỉ nhiệt độ môi trường chung.

Đối với các ứng dụng đặc biệt như gần lò nhiệt, thiết bị gia nhiệt hoặc khu vực có hóa chất, người dùng nên xác nhận điều kiện vật liệu và khả năng tương thích với nhà sản xuất trước khi triển khai.

8. Lỗ khóa đường kính 8 mm

Prolockey CBL42 được thiết kế với lỗ khóa đường kính 8 mm.

Đây là vị trí để gắn ổ khóa an toàn trong quy trình LOTO.

Khi lựa chọn ổ khóa, cần đảm bảo:

• Càng khóa đi qua được vị trí khóa.
• Đường kính càng phù hợp.
• Ổ khóa không cản trở cơ cấu CBL42.
• Ổ khóa sau khi lắp không gây lệch thiết bị.
• Kích thước ổ khóa phù hợp với không gian tủ điện.

Đối với LOTO cá nhân, mỗi nhân viên có thể sử dụng một ổ khóa nhận diện riêng. Đối với LOTO nhóm, doanh nghiệp có thể kết hợp với hệ thống khóa nhóm theo quy trình nội bộ.

9. Lắp đặt CBL42 không cần dụng cụ

Một trong những ưu điểm của Prolockey CBL42 là thiết kế hướng đến lắp đặt nhanh mà không cần dụng cụ chuyên dụng.

Điều này giúp giảm thời gian thao tác tại hiện trường, đặc biệt khi kỹ thuật viên phải thực hiện nhiều điểm cô lập năng lượng.

Quy trình cơ bản:

Bước 1: Xác định nguồn điện

Xác định chính xác CB đang cấp nguồn cho thiết bị hoặc khu vực cần bảo trì.

Bước 2: Ngắt CB

Đưa tay gạt CB về trạng thái ngắt theo quy trình an toàn.

Bước 3: Đặt CBL42

Đặt cơ cấu kẹp của CBL42 vào vị trí phù hợp trên tay gạt.

Bước 4: Cố định thiết bị

Điều chỉnh cơ cấu kẹp để thiết bị giữ chắc trên tay gạt.

Bước 5: Kiểm tra

Kiểm tra thiết bị không bị xê dịch và cơ cấu khóa hoạt động đúng.

Bước 6: Gắn ổ khóa

Đưa càng ổ khóa an toàn qua lỗ khóa Ø8 mm.

Bước 7: Gắn thẻ Tagout

Gắn thẻ cảnh báo nếu quy trình của doanh nghiệp yêu cầu.

Bước 8: Xác minh nguồn

Thực hiện quy trình kiểm tra xác nhận trạng thái không còn năng lượng trước khi bắt đầu công việc.

Việc lắp đặt nhanh không có nghĩa là được bỏ qua các bước xác minh an toàn. Thiết bị LOTO chỉ là một phần của quy trình kiểm soát năng lượng.

10. Ứng dụng trong nhà máy và khu công nghiệp

Prolockey CBL42 phù hợp với nhiều môi trường công nghiệp tại Việt Nam.

Các khu vực ứng dụng tiêu biểu gồm:

Nhà máy sản xuất

Dùng để khóa CB cấp nguồn cho máy móc, dây chuyền hoặc khu vực sản xuất.

Nhà máy cơ khí

Phù hợp với hệ thống máy gia công, máy CNC, máy cắt, máy ép và các thiết bị sử dụng nguồn điện công nghiệp.

Nhà máy điện – điện tử

Hỗ trợ kiểm soát nguồn điện trong quá trình bảo trì máy móc và dây chuyền tự động hóa.

Nhà máy thực phẩm

Có thể sử dụng trong chương trình LOTO của dây chuyền chế biến, đóng gói và vận chuyển.

Nhà máy hóa chất

Hỗ trợ kiểm soát nguồn điện cho các thiết bị, máy bơm, quạt và hệ thống phụ trợ trong quá trình bảo trì.

Kho logistics

Có thể ứng dụng cho hệ thống băng tải, máy nâng, thiết bị phân loại và hệ thống tự động hóa.

Tòa nhà và hệ thống M&E

Có thể sử dụng trong công tác bảo trì tủ điện, HVAC, bơm và các hệ thống cơ điện.

11. CBL42 trong quy trình Lockout/Tagout

Trong một chương trình LOTO, mục tiêu không chỉ là ngắt nguồn điện mà là ngăn nguồn năng lượng được khôi phục ngoài ý muốn.

Một quy trình cơ bản thường bao gồm:

Nhận diện năng lượng → ngắt nguồn → cô lập → khóa → gắn thẻ → giải phóng năng lượng còn lại → xác minh → thực hiện công việc.

CBL42 đảm nhiệm phần khóa cơ học tại CB.

Khi kết hợp với ổ khóa LOTO, thiết bị tạo thành một điểm khóa mà người khác có thể nhìn thấy và nhận biết.

Điều này đặc biệt quan trọng trong môi trường:

• Nhiều ca làm việc.
• Nhiều đội bảo trì.
• Nhiều nhà thầu.
• Nhiều tủ điện.
• Nhiều nguồn năng lượng.
• Máy móc phải bảo trì thường xuyên.

12. Khóa CB cá nhân và quản lý LOTO

CBL42 hỗ trợ quản lý khóa cá nhân thông qua vị trí khóa trên thiết bị.

Trong mô hình LOTO cá nhân, người thực hiện công việc sử dụng ổ khóa của mình để khóa nguồn năng lượng. Người khác không được tự ý tháo khóa.

Điều này giúp chuyển từ phương thức:

“Thông báo không được đóng điện”

sang:

“Nguồn điện đã được khóa và được kiểm soát bởi người thực hiện.”

Khi kết hợp với thẻ Tagout, người vận hành có thể biết:

• Ai đang bảo trì?
• Thiết bị nào đang được khóa?
• Lý do khóa?
• Bộ phận nào thực hiện?
• Thời gian khóa?
• Khi nào có thể khôi phục nguồn?

Đối với các doanh nghiệp có hệ thống quản lý an toàn chuyên nghiệp, đây là một thành phần quan trọng của chương trình kiểm soát năng lượng nguy hiểm.

13. CBL42 cỡ nhỏ phù hợp với nhóm CB nào?

Prolockey CBL42 phiên bản Small Size được mô tả là dùng để khóa phần lớn CB dạng khối nhỏ và trung bình.

Thiết bị phù hợp hơn với những trường hợp tay gạt có kích thước và hình dạng nằm trong phạm vi cơ cấu kẹp của sản phẩm.

Trước khi mua, cần kiểm tra:

1. CB thuộc loại molded case circuit breaker hay không.
2. Kích thước tay gạt.
3. Chiều rộng tay gạt.
4. Độ dày tay gạt.
5. Khoảng không gian xung quanh tay gạt.
6. Vị trí lắp CBL42.
7. Khả năng giữ của cơ cấu kẹp.
8. Khả năng sử dụng ổ khóa Ø phù hợp.

Đặc biệt đối với MCCB của các thương hiệu khác nhau, thiết kế tay gạt có thể khác nhau đáng kể. Do đó, việc thử mẫu thực tế là cách đáng tin cậy nhất để xác nhận khả năng tương thích.

14. Ưu điểm nổi bật của Prolockey CBL42

Thiết kế cho MCCB

CBL42 hướng đến nhóm CB dạng khối nhỏ và trung bình, khác với các dòng khóa MCB mini.

Khả năng tương thích rộng

Thiết kế cơ cấu kẹp phù hợp với nhiều hình dạng tay gạt.

Thân Nylon PA6

Nhẹ, bền và có tính cách điện.

Vít inox 304

Tăng độ bền cho cơ cấu cố định.

Cơ cấu kẹp có răng

Tăng khả năng bám vào tay gạt khi lắp đúng.

Lỗ khóa Ø8 mm

Cho phép sử dụng với ổ khóa LOTO phù hợp.

Lắp đặt nhanh

Không cần dụng cụ chuyên dụng.

Khối lượng nhẹ

Chỉ khoảng 27 g, thuận tiện mang theo.

Nhiệt độ sử dụng rộng

Theo thông số kỹ thuật: -20°C đến +120°C.

15. So sánh CBL42 với khóa MCB mini

Trong hệ thống LOTO điện, cần phân biệt giữa khóa MCB mini và khóa MCCB.

MCB thường có kích thước nhỏ, tay gạt nhỏ và được lắp trên thanh DIN.

MCCB thường có kích thước lớn hơn, tay gạt chắc hơn và được sử dụng trong các hệ thống phân phối điện hoặc thiết bị có dòng điện lớn hơn.

Prolockey CBL42 được định hướng cho CB dạng khối nhỏ và trung bình, trong khi các model như CBL101 được thiết kế cho MCB mini có khoảng cách lỗ tay gạt dưới 11 mm.

Vì vậy, doanh nghiệp không nên lựa chọn thiết bị khóa chỉ dựa trên tên gọi “khóa CB”. Cần xác định đúng loại CB và cơ cấu tay gạt trước khi chọn thiết bị LOTO.

16. Hướng dẫn lựa chọn CBL42 cho nhà máy

Đối với doanh nghiệp triển khai hệ thống LOTO, quy trình lựa chọn nên bắt đầu từ danh mục thiết bị điện thực tế.

Nên lập danh sách:

• Tủ điện.
• MCCB.
• MCB.
• RCBO/RCCB.
• Model từng CB.
• Nhà sản xuất.
• Kích thước tay gạt.
• Số cực.
• Số lượng thiết bị cần khóa.

Sau đó thử CBL42 trên những model phổ biến nhất.

Nếu một model không tương thích, không nên cố ép thiết bị khóa vào tay gạt. Thay vào đó, cần chọn loại Circuit Breaker Lockout khác phù hợp.

Cách quản lý này giúp doanh nghiệp xây dựng một ma trận tương thích LOTO và giảm nguy cơ mua sai thiết bị.

17. Thông số kỹ thuật Prolockey CBL42

18. Lưu ý an toàn khi sử dụng

Prolockey CBL42 là thiết bị lockout, không phải thiết bị bảo vệ điện áp.

Khi sử dụng, cần tuân thủ quy trình an toàn của doanh nghiệp và các yêu cầu kỹ thuật liên quan.

Không nên:

• Lắp CBL42 lên CB không tương thích.
• Ép hoặc biến dạng thiết bị để cố định.
• Sử dụng sản phẩm khi có dấu hiệu nứt vỡ.
• Dùng CBL42 thay cho quy trình cô lập điện.
• Cho rằng việc gắn khóa đồng nghĩa với việc nguồn điện đã được kiểm tra an toàn.
• Tự ý đóng điện khi vẫn còn người đang làm việc.
• Tháo khóa của người khác nếu không được phép theo quy trình.

Trước khi bắt đầu công việc, cần xác nhận đúng nguồn điện, thực hiện cô lập, khóa, gắn thẻ và kiểm tra trạng thái không năng lượng theo quy trình được phê duyệt.

19. Ai nên sử dụng Prolockey CBL42?

CBL42 phù hợp với:

• Bộ phận EHS/HSE.
• Bộ phận an toàn lao động.
• Kỹ sư điện.
• Kỹ thuật viên bảo trì.
• Nhà máy sản xuất.
• Nhà thầu M&E.
• Nhà thầu bảo trì công nghiệp.
• Đơn vị quản lý tòa nhà.
• Khu công nghiệp.
• Nhà máy cơ khí.
• Nhà máy điện – điện tử.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Nhà máy dược phẩm.
• Kho logistics.
• Công trình xây dựng.

Đây là lựa chọn phù hợp cho những đơn vị cần một thiết bị khóa chuyên dụng cho CB dạng khối nhỏ và trung bình trong hệ thống LOTO.

20. Kết luận

Prolockey CBL42 Small Size là thiết bị khóa an toàn dành cho MCCB và CB dạng khối cỡ nhỏ, trung bình, được thiết kế để hỗ trợ kiểm soát nguồn điện trong hệ thống Lockout/Tagout.

Với thân Nylon PA6, vít thép không gỉ 304, cơ cấu kẹp có răng, lỗ khóa Ø8 mm, thiết kế lắp đặt không cần dụng cụ và phạm vi nhiệt độ theo thông số kỹ thuật -20°C đến +120°C, CBL42 mang đến giải pháp nhỏ gọn cho công tác cô lập và khóa nguồn điện trong môi trường công nghiệp.

Sản phẩm đặc biệt phù hợp khi doanh nghiệp cần khóa các loại CB dạng khối nhỏ và trung bình có hình dạng tay gạt khác nhau, đồng thời muốn chuẩn hóa thiết bị khóa trong chương trình LOTO.

Tuy nhiên, khả năng tương thích cần được xác nhận trên model CB thực tế, bởi kích thước và hình dạng tay gạt MCCB có thể khác nhau giữa từng nhà sản xuất.

Prolockey CBL42 – khóa MCCB cỡ nhỏ chuyên dụng cho LOTO, thân Nylon PA6, vít inox 304, lắp đặt nhanh không cần dụng cụ, phù hợp cho kiểm soát nguồn điện trong nhà máy và hệ thống công nghiệp.
