Ròng Rọc Đơn Đầu Mắt 0.5–10 Tấn Seagull DY×1SO: Nâng Hạ An Toàn

Ròng rọc đơn đầu mắt Seagull DY×1SO là một loại ròng rọc cáp tải trọng nặng (Heavy Duty Snatch Block) thuộc series DY, với cấu hình một bánh sheave (Single Sheave) và đầu mắt treo (Eye Type). Thiết bị này được sử dụng rộng rãi trong các hệ thống nâng hạ, kéo cáp, dẫn hướng cáp và thay đổi hướng di chuyển của cáp thép trong nhiều ngành công nghiệp, từ xây dựng đến khai khoáng, nhằm tối ưu hóa lực kéo và đảm bảo an toàn cho các hoạt động vận chuyển vật nặng.

Tóm tắt nhanh

• Tải trọng làm việc an toàn (SWL): Từ 0.5 tấn đến 10 tấn, đáp ứng nhiều yêu cầu nâng hạ.
• Đường kính sheave: Đa dạng từ 75 mm đến 350 mm, phù hợp với nhiều loại cáp.
• Đường kính cáp thép tương thích: Từ 8 mm đến 28 mm, đảm bảo sự phù hợp tối ưu.
• Cấu hình: Ròng rọc đơn (Single Sheave) với đầu mắt treo (Eye Type) linh hoạt.
• Ứng dụng: Lý tưởng cho xây dựng, nhà máy, công nghiệp nặng và các hệ thống nâng kéo cần thay đổi hướng cáp.

Đặc điểm kỹ thuật nổi bật

Thiết kế Single Sheave (Một bánh puly)

Ròng rọc Seagull DY×1SO sử dụng một bánh sheave, hay còn gọi là puly, để dẫn hướng cáp thép. Cấu hình một sheave giúp thiết bị có kết cấu gọn nhẹ hơn so với các loại ròng rọc nhiều sheave, đồng thời giảm thiểu ma sát và tối ưu hóa hiệu suất khi chỉ cần một đường cáp đi qua. Điều này đặc biệt hữu ích trong các hệ thống nâng kéo cần sự đơn giản và hiệu quả cao, giúp dễ dàng bố trí và thao tác trong không gian hạn chế.

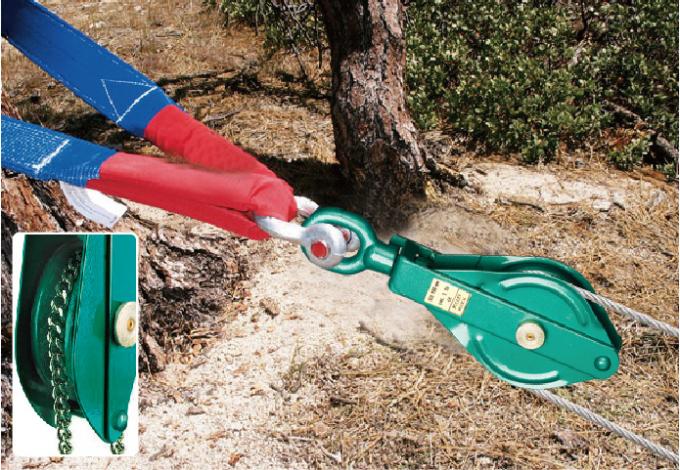

Đầu mắt treo (Eye Type) linh hoạt

Thiết kế đầu mắt treo (Eye Type), được ký hiệu bằng hậu tố “O” trong mã sản phẩm (ví dụ: 75DY×1SO), cho phép ròng rọc được kết nối linh hoạt với hệ thống thông qua ma ní, móc cẩu hoặc các thiết bị liên kết phù hợp khác. Điều này mang lại sự đa dạng trong lựa chọn điểm neo và kết nối, tăng cường khả năng thích ứng của ròng rọc với các cấu hình nâng hạ khác nhau, đặc biệt khi hệ thống yêu cầu kết nối dạng mắt thay vì móc.

Dải tải trọng làm việc rộng (0.5 – 10 tấn)

Các model trong dòng DY×1SO có khả năng chịu tải trọng làm việc an toàn (SWL) từ 0.5 tấn đến 10 tấn. Dải tải trọng rộng này cho phép người dùng lựa chọn sản phẩm phù hợp với nhiều ứng dụng khác nhau, từ các công việc nâng kéo tải nhẹ đến các hệ thống công nghiệp nặng. Việc lựa chọn đúng tải trọng giúp đảm bảo an toàn tối đa và kéo dài tuổi thọ của thiết bị.

Đa dạng đường kính sheave và cáp thép

Dòng sản phẩm DY×1SO cung cấp nhiều lựa chọn đường kính sheave từ 75 mm đến 350 mm, tương ứng với đường kính cáp thép từ 8 mm đến 28 mm. Sự đa dạng này giúp người dùng dễ dàng tìm được ròng rọc có kích thước sheave và rãnh cáp phù hợp nhất với loại cáp thép đang sử dụng, đảm bảo cáp được dẫn hướng trơn tru, giảm mài mòn và tăng cường an toàn trong quá trình vận hành.

Thông số kỹ thuật

Tiêu chuẩn & kiểm định

Các sản phẩm ròng rọc Heavy Duty Snatch Block của Seagull, bao gồm cả dòng DY×1SO, được sản xuất theo các tiêu chuẩn công nghiệp nghiêm ngặt để đảm bảo an toàn và hiệu suất. Mặc dù thông tin cụ thể về mã tiêu chuẩn như ISO, ANSI, hoặc các tiêu chuẩn quốc tế khác không được nêu chi tiết trong dữ liệu cung cấp, nhưng các ròng rọc tải trọng nặng thường phải tuân thủ các quy định về thiết kế, vật liệu, thử nghiệm tải trọng và ghi nhãn để đảm bảo khả năng chịu tải và độ bền trong môi trường công nghiệp.

Người mua nên yêu cầu chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) từ nhà cung cấp để xác minh rằng sản phẩm đã được kiểm định và đáp ứng các yêu cầu về an toàn lao động và thiết bị công nghiệp. Việc tuân thủ các tiêu chuẩn này giúp giảm thiểu rủi ro tai nạn, đảm bảo an toàn cho người lao động và bảo vệ tài sản.

Hướng dẫn chọn đúng

Việc lựa chọn ròng rọc đơn đầu mắt Seagull DY×1SO phù hợp là rất quan trọng để đảm bảo an toàn và hiệu quả công việc. Dưới đây là các tiêu chí cần xem xét:

• Tải trọng làm việc an toàn (SWL): Luôn chọn ròng rọc có SWL lớn hơn hoặc bằng tải trọng tối đa dự kiến. Chọn sai SWL có thể dẫn đến quá tải, biến dạng hoặc đứt gãy thiết bị, gây ra tai nạn nghiêm trọng.
• Đường kính cáp thép: Đảm bảo đường kính rãnh sheave của ròng rọc phù hợp với đường kính cáp thép bạn đang sử dụng (ví dụ: model 75DY×1SO cho cáp 8 mm). Nếu đường kính cáp quá lớn hoặc quá nhỏ so với rãnh sheave, cáp có thể bị kẹt, trượt, hoặc mài mòn nhanh chóng, làm giảm tuổi thọ của cả cáp và ròng rọc.
• Kiểu kết nối: DY×1SO là loại đầu mắt (Eye Type). Hãy đảm bảo hệ thống nâng hạ của bạn có thể kết nối an toàn với kiểu đầu mắt này thông qua ma ní hoặc các phụ kiện phù hợp. Nếu hệ thống yêu cầu kiểu móc, bạn nên xem xét các model ròng rọc đơn đầu móc Seagull DY×1S.
• Môi trường làm việc: Đánh giá điều kiện môi trường như nhiệt độ, độ ẩm, hóa chất, hoặc bụi bẩn. Mặc dù ròng rọc Seagull được thiết kế cho tải nặng, các yếu tố môi trường khắc nghiệt có thể ảnh hưởng đến vật liệu và lớp phủ bảo vệ, đòi hỏi các biện pháp bảo dưỡng đặc biệt.

Hướng dẫn sử dụng & bảo quản

Hướng dẫn sử dụng

1. Kiểm tra trước khi sử dụng: Luôn kiểm tra ròng rọc và cáp thép trước mỗi lần sử dụng. Tìm kiếm các dấu hiệu hư hỏng như vết nứt, biến dạng, mòn quá mức trên sheave, trục, hoặc đầu mắt. Đảm bảo chốt khóa (nếu có) hoạt động bình thường.
2. Lắp đặt cáp: Đưa cáp thép vào rãnh sheave một cách cẩn thận, đảm bảo cáp nằm đúng vị trí và không bị xoắn.
3. Kết nối an toàn: Gắn đầu mắt của ròng rọc vào điểm neo hoặc thiết bị liên kết (như ma ní) một cách chắc chắn. Đảm bảo tất cả các kết nối đều được siết chặt và không có lỏng lẻo.
4. Phân bổ tải trọng: Đảm bảo tải trọng được phân bổ đều và không vượt quá SWL của ròng rọc. Tránh các tải trọng giật hoặc sốc đột ngột.
5. Giám sát quá trình nâng/kéo: Luôn giám sát hoạt động của ròng rọc và cáp trong suốt quá trình nâng hoặc kéo. Dừng ngay lập tức nếu phát hiện bất kỳ âm thanh lạ, chuyển động bất thường, hoặc dấu hiệu hư hỏng.

Bảo quản

• Vệ sinh: Sau khi sử dụng, làm sạch ròng rọc khỏi bụi bẩn, bùn đất và các chất ăn mòn.
• Bôi trơn: Bôi trơn các bộ phận chuyển động, đặc biệt là trục sheave, theo định kỳ để giảm ma sát và chống gỉ sét.
• Lưu trữ: Bảo quản ròng rọc ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng mặt trời, hóa chất và môi trường ăn mòn.
• Kiểm tra định kỳ: Thực hiện kiểm tra chi tiết bởi người có chuyên môn ít nhất mỗi 6 tháng hoặc theo quy định của nhà sản xuất và tiêu chuẩn an toàn hiện hành.

Ứng dụng thực tế

Ròng rọc đơn đầu mắt Seagull DY×1SO là giải pháp nâng hạ linh hoạt và an toàn cho nhiều ngành công nghiệp:

• Ngành xây dựng: Dùng để nâng hạ vật liệu xây dựng nặng như dầm thép, bê tông đúc sẵn, hoặc dẫn hướng cáp cho các cần cẩu tháp. Ví dụ, model 250DY×1SO với SWL 5 tấn có thể được dùng để kéo các tấm ván khuôn lớn lên cao.
• Nhà máy và công nghiệp nặng: Hỗ trợ lắp đặt và di chuyển máy móc, thiết bị công nghiệp trong các nhà máy sản xuất, xưởng cơ khí. Các model lớn như 350DY×1SO (10 tấn) có thể được sử dụng để định vị các bộ phận máy lớn trong quá trình lắp ráp hoặc bảo trì.
• Khai thác mỏ: Dẫn hướng cáp kéo trong các hệ thống vận chuyển quặng, thiết bị khai thác dưới lòng đất hoặc trên bề mặt. Ròng rọc giúp thay đổi hướng kéo của cáp từ tời đến các toa xe hoặc thiết bị vận chuyển.
• Cảng biển và logistics: Hỗ trợ các hoạt động xếp dỡ hàng hóa tại cảng, kho bãi, đặc biệt khi cần thay đổi hướng kéo của cáp từ tời của tàu hoặc xe nâng để di chuyển các container hoặc kiện hàng nặng.

So sánh với lựa chọn khác

Câu hỏi thường gặp

Ròng rọc đơn đầu mắt Seagull DY×1SO có thể dùng để nâng người không?

Không nên mặc định thiết bị này được phép dùng để nâng người. Ròng rọc Seagull DY×1SO được thiết kế chuyên dụng cho việc nâng hạ, kéo và dẫn hướng vật liệu, thiết bị. Chỉ sử dụng cho mục đích nâng người nếu nhà sản xuất công bố rõ ràng thiết bị được thiết kế, chứng nhận và cho phép cho ứng dụng đó, kèm theo các tiêu chuẩn an toàn nghiêm ngặt.

Làm thế nào để xác định kích thước cáp phù hợp cho ròng rọc DY×1SO?

Bạn cần tham khảo bảng thông số kỹ thuật của từng model DY×1SO. Mỗi model sẽ có một đường kính sheave (D) và đường kính cáp (Cáp) tương ứng được khuyến nghị. Ví dụ, model 100DY×1SO phù hợp với cáp thép 10 mm. Việc sử dụng cáp không đúng kích thước có thể gây mài mòn nhanh chóng, giảm hiệu suất và tiềm ẩn nguy hiểm.

Có thể dùng ròng rọc có SWL cao hơn yêu cầu để tăng độ an toàn không?

Việc chọn thiết bị có SWL cao hơn có thể là một phần của thiết kế an toàn, nhưng không được xem đó là yếu tố duy nhất quyết định an toàn. Toàn bộ hệ thống rigging phải được đánh giá đồng bộ, bao gồm cáp, điểm neo, thiết bị liên kết và phương pháp vận hành. Sử dụng ròng rọc quá lớn so với yêu cầu cũng có thể gây cồng kềnh và khó khăn trong thao tác.

Sự khác biệt giữa DY×1SO và DY×2SO là gì?

DY×1SO là ròng rọc đơn (Single Sheave) với một bánh puly, trong khi DY×2SO là ròng rọc đôi (Double Sheave) với hai bánh puly. Cấu hình hai bánh của DY×2SO giúp tối ưu hóa lực kéo và giảm tải trọng lên tời hiệu quả hơn, phù hợp cho các ứng dụng tải nặng cần giảm lực kéo. Cả hai đều có kiểu kết nối đầu mắt.

Ròng rọc Seagull DY×1SO có xuất xứ từ đâu?

Theo thông tin catalogue được cung cấp, các sản phẩm ròng rọc Heavy Duty Snatch Block của Seagull, bao gồm dòng DY×1SO, có xuất xứ từ Trung Quốc. Người mua nên yêu cầu các chứng chỉ CO/CQ để xác minh nguồn gốc và chất lượng sản phẩm.
