Ròng Rọc Đơn Đầu Mắt 0.5–10 Tấn KONDOTEC DY×1SO: Giải Pháp Nâng Hạ An Toàn Cho Công Trình

Ròng rọc đơn đầu mắt KONDOTEC DY×1SO là giải pháp nâng hạ hiệu quả, được thiết kế để giảm lực kéo và tăng cường độ an toàn trong các công việc cẩu hàng, lắp đặt thiết bị hoặc bảo trì hệ thống công nghiệp. Với cấu tạo từ thép hợp kim chất lượng cao và hệ thống puly đơn, sản phẩm này đặc biệt phù hợp cho các ứng dụng yêu cầu độ linh hoạt cao và khả năng chịu tải lớn, từ 0.5 đến 10 tấn. Điểm khác biệt của model DY×1SO so với các loại ròng rọc khác là thiết kế đầu mắt (eye type), giúp dễ dàng kết nối với móc cẩu hoặc hệ thống treo mà không cần thêm phụ kiện, đồng thời đảm bảo độ bền vững trong quá trình vận hành.

Tóm tắt nhanh

• Tải trọng làm việc (WLL): 0.5–10 tấn, phù hợp cho đa dạng ứng dụng công nghiệp.
• Đường kính puly: 75–350 mm, tương thích với cáp thép có đường kính từ 8 đến 28 mm.
• Vật liệu: Thép hợp kim cao cấp, xử lý nhiệt để tăng độ cứng và chống mài mòn.
• Tiêu chuẩn an toàn: Tuân thủ các quy định quốc tế về thiết bị nâng hạ, đảm bảo hệ số an toàn cao.
• Trọng lượng nhẹ: Từ 1.6 kg (model 0.5 tấn) đến 66 kg (model 10 tấn), dễ dàng di chuyển và lắp đặt.

Đặc điểm kỹ thuật nổi bật

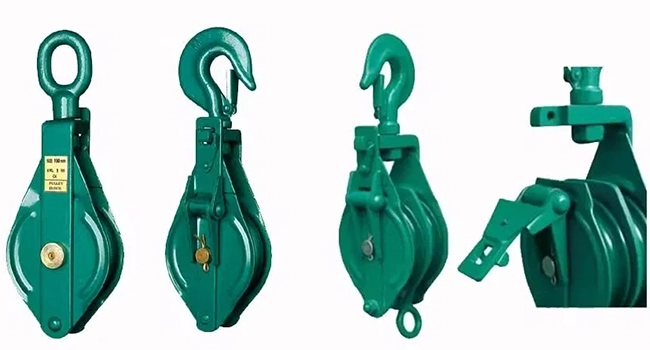

Thiết kế đầu mắt linh hoạt

Ròng rọc DY×1SO được trang bị đầu mắt (eye type) thay vì móc cẩu truyền thống, cho phép kết nối trực tiếp với các hệ thống treo hoặc móc cẩu mà không cần thêm shackle hay phụ kiện trung gian. Thiết kế này giúp giảm thiểu điểm tiếp xúc, từ đó giảm nguy cơ hỏng hóc do ma sát hoặc va đập. Đầu mắt được gia công với độ chính xác cao, đảm bảo khả năng chịu tải đồng đều và tránh hiện tượng lệch tải khi nâng hạ.

Puly đơn tối ưu lực kéo

Hệ thống puly đơn của DY×1SO được thiết kế để tối ưu hóa lực kéo, giúp giảm đến 50% lực cần thiết so với việc kéo trực tiếp. Điều này đặc biệt hữu ích trong các công việc yêu cầu nâng hạ hàng hóa nặng ở độ cao lớn hoặc trong không gian hạn chế. Puly được chế tạo từ thép hợp kim, có độ cứng bề mặt cao (sau xử lý nhiệt) để chống mài mòn và kéo dài tuổi thọ sản phẩm.

Vật liệu và xử lý nhiệt

Toàn bộ thân ròng rọc và puly được làm từ thép hợp kim chất lượng cao, đáp ứng tiêu chuẩn công nghiệp nặng. Quá trình xử lý nhiệt (nhiệt luyện) giúp tăng độ cứng bề mặt lên đến 55–60 HRC, đồng thời giữ cho lõi vẫn đủ độ dẻo để chịu được va đập. Điều này đảm bảo sản phẩm không bị biến dạng hoặc nứt gãy dưới tải trọng lớn, ngay cả trong điều kiện làm việc khắc nghiệt như môi trường ẩm ướt, bụi bẩn hoặc nhiệt độ cao.

Khả năng tương thích với cáp thép

Ròng rọc DY×1SO tương thích với cáp thép có đường kính từ 8 mm (model 0.5 tấn) đến 28 mm (model 10 tấn). Khe puly được thiết kế với bán kính cong phù hợp để giảm ma sát và tránh làm hỏng cáp trong quá trình sử dụng. Điều này không chỉ kéo dài tuổi thọ của cáp thép mà còn đảm bảo an toàn cho người vận hành, tránh hiện tượng đứt cáp do mài mòn.

An toàn và dễ dàng kiểm tra

Sản phẩm được thiết kế với các gờ bảo vệ xung quanh puly để ngăn cáp bị trượt ra ngoài trong quá trình vận hành. Ngoài ra, các chi tiết như bulong, đai ốc đều được siết chặt và có cơ chế khóa an toàn, giúp người dùng dễ dàng kiểm tra trước khi sử dụng. Mỗi model đều có tem nhãn ghi rõ tải trọng làm việc (WLL) và các thông số kỹ thuật quan trọng, hỗ trợ việc kiểm định định kỳ theo quy định.

Thông số kỹ thuật

Tiêu chuẩn & kiểm định

Ròng rọc đơn đầu mắt KONDOTEC DY×1SO được sản xuất và kiểm định theo các tiêu chuẩn quốc tế về an toàn thiết bị nâng hạ, bao gồm:

• ISO 4309:2017: Tiêu chuẩn này quy định các yêu cầu về kiểm tra, bảo dưỡng và loại bỏ cáp thép, cũng như các thiết bị liên quan như ròng rọc. Việc tuân thủ ISO 4309 đảm bảo rằng ròng rọc được sử dụng đúng cách và an toàn, tránh các sự cố do mài mòn hoặc hư hỏng cáp.
• ASME B30.26:2015: Tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) về shackle, móc cẩu và các thiết bị nâng hạ. Mặc dù DY×1SO là ròng rọc đầu mắt, nhưng tiêu chuẩn này vẫn áp dụng cho các phụ kiện kết nối, đảm bảo tính tương thích và an toàn khi sử dụng.
• EN 13157:2004+A1:2009: Tiêu chuẩn châu Âu về thiết bị nâng hạ thủ công, bao gồm các yêu cầu về thiết kế, thử nghiệm và sử dụng ròng rọc. Sản phẩm tuân thủ EN 13157 đảm bảo khả năng chịu tải và độ bền trong điều kiện làm việc khắc nghiệt.
• OSHA 1926.251: Quy định của Cơ quan Quản lý An toàn và Sức khỏe Nghề nghiệp Hoa Kỳ (OSHA) về thiết bị nâng hạ. Tiêu chuẩn này yêu cầu các thiết bị như ròng rọc phải được kiểm tra định kỳ và có tem nhãn rõ ràng về tải trọng làm việc (WLL).

Mỗi sản phẩm KONDOTEC DY×1SO đều được kiểm định tải trọng trước khi xuất xưởng, với hệ số an toàn tối thiểu 4:1 (tải trọng thử nghiệm gấp 4 lần tải trọng làm việc). Người sử dụng cần thực hiện kiểm tra định kỳ theo khuyến cáo của nhà sản xuất và các quy định địa phương để đảm bảo an toàn.

Hướng dẫn chọn đúng

1. Xác định tải trọng làm việc (WLL)

Chọn model ròng rọc có tải trọng làm việc (WLL) lớn hơn ít nhất 20% so với tải trọng thực tế cần nâng. Ví dụ, nếu tải trọng cần nâng là 2.5 tấn, nên chọn model 3 tấn (180DY × 1SO) thay vì model 2 tấn (150DY × 1SO). Việc chọn sai tải trọng có thể dẫn đến quá tải, gây hư hỏng ròng rọc hoặc đứt cáp, đe dọa an toàn cho người vận hành.

2. Kiểm tra đường kính cáp thép

Đường kính cáp thép phải phù hợp với khe puly của ròng rọc. Sử dụng cáp có đường kính nhỏ hơn quy định sẽ gây ma sát lớn, làm mòn nhanh cáp và puly. Ngược lại, cáp quá lớn sẽ không vừa với khe puly, dẫn đến kẹt cáp hoặc hỏng ròng rọc. Ví dụ, model 100DY × 1SO yêu cầu cáp có đường kính 10 mm; nếu dùng cáp 8 mm, hiệu suất kéo sẽ giảm và nguy cơ đứt cáp tăng cao.

3. Đánh giá môi trường làm việc

Trong môi trường ẩm ướt, hóa chất hoặc bụi bẩn, nên chọn model có lớp phủ chống ăn mòn hoặc vật liệu không gỉ. Mặc dù DY×1SO được làm từ thép hợp kim, nhưng trong điều kiện khắc nghiệt, cần bảo dưỡng thường xuyên hoặc sử dụng thêm phụ kiện bảo vệ. Ví dụ, tại các nhà máy hóa chất, nên kiểm tra ròng rọc sau mỗi 3 tháng sử dụng để phát hiện dấu hiệu ăn mòn.

4. Kiểm tra hệ thống kết nối

Đầu mắt của ròng rọc phải được kết nối với móc cẩu hoặc shackle có tải trọng phù hợp. Sử dụng móc cẩu hoặc shackle không đúng tải trọng có thể gây quá tải cục bộ, dẫn đến gãy móc hoặc tuột kết nối. Ví dụ, khi sử dụng model 5 tấn (250DY × 1SO), cần kết nối với móc cẩu hoặc shackle có tải trọng tối thiểu 5 tấn.

5. Xem xét không gian lắp đặt

Kích thước tổng thể của ròng rọc phải phù hợp với không gian làm việc. Ví dụ, model 350DY × 1SO có kích thước A1 lên đến 934 mm, không phù hợp cho các không gian hẹp. Trong trường hợp này, nên chọn model nhỏ hơn hoặc sử dụng ròng rọc đôi đầu mắt KONDOTEC DY×2SO để tối ưu không gian.

Hướng dẫn sử dụng & bảo quản

1. Kiểm tra trước khi sử dụng

• Kiểm tra tem nhãn và tải trọng làm việc (WLL) của ròng rọc.
• Kiểm tra puly và đầu mắt có dấu hiệu nứt, gỉ sét hoặc biến dạng không.
• Đảm bảo bulong và đai ốc được siết chặt, không có hiện tượng lỏng lẻo.
• Kiểm tra cáp thép có bị mòn, đứt sợi hoặc xoắn không.

2. Lắp đặt và vận hành

• Kết nối đầu mắt của ròng rọc với móc cẩu hoặc shackle có tải trọng phù hợp.
• Đảm bảo cáp thép được luồn đúng vào khe puly, không bị xoắn hoặc kẹt.
• Kiểm tra hệ thống phanh (nếu có) và đảm bảo hoạt động bình thường trước khi nâng hạ.
• Nâng hạ tải trọng từ từ, tránh giật cục hoặc thay đổi hướng đột ngột.

3. Bảo quản và bảo dưỡng

• Sau mỗi lần sử dụng, vệ sinh ròng rọc bằng khăn khô để loại bỏ bụi bẩn và ẩm ướt.
• Bôi trơn puly và các bộ phận chuyển động bằng dầu mỡ chuyên dụng ít nhất 1 lần/tháng.
• Kiểm tra định kỳ (3–6 tháng/lần) các chi tiết như puly, bulong, đầu mắt để phát hiện dấu hiệu mòn hoặc hư hỏng.
• Lưu trữ ròng rọc ở nơi khô ráo, tránh tiếp xúc trực tiếp với hóa chất hoặc môi trường ẩm ướt.

4. Dấu hiệu cần ngừng sử dụng

• Puly bị mòn sâu, có vết nứt hoặc biến dạng.
• Đầu mắt bị cong, nứt hoặc có dấu hiệu gỉ sét nghiêm trọng.
• Bulong hoặc đai ốc bị lỏng hoặc gãy.
• Cáp thép bị mòn quá 10% đường kính hoặc có nhiều sợi đứt.
• Ròng rọc phát ra tiếng kêu bất thường khi vận hành.

Ứng dụng thực tế

1. Ngành xây dựng

Trong các công trình xây dựng, ròng rọc đơn đầu mắt KONDOTEC DY×1SO được sử dụng để nâng hạ vật liệu như thép tấm, bê tông đúc sẵn hoặc thiết bị xây dựng. Ví dụ, tại công trường thi công cầu đường, model 5 tấn (250DY × 1SO) được sử dụng để cẩu các khối bê tông nặng lên độ cao 20–30 mét, giúp tiết kiệm thời gian và công sức so với việc sử dụng tời tay. Ngoài ra, sản phẩm cũng được ứng dụng trong việc lắp đặt hệ thống giàn giáo hoặc cẩu vật liệu lên các tầng cao của tòa nhà.

2. Ngành đóng tàu và sửa chữa tàu biển

Tại các nhà máy đóng tàu, ròng rọc DY×1SO được sử dụng để nâng hạ các bộ phận lớn như động cơ, thân tàu hoặc container hàng hóa. Model 10 tấn (350DY × 1SO) là lựa chọn phổ biến để cẩu các khối thép nặng lên tàu hoặc di chuyển chúng trong xưởng đóng tàu. Thiết kế đầu mắt linh hoạt giúp dễ dàng kết nối với hệ thống cần cẩu hoặc palang xích, đảm bảo an toàn trong quá trình vận hành. Để tăng hiệu quả, các nhà máy thường kết hợp sử dụng ròng rọc với pa lăng xích kéo tay 10 tấn KONDOTEC KT-C-10B để điều chỉnh độ cao chính xác.

3. Ngành năng lượng và khai thác mỏ

Trong các nhà máy nhiệt điện hoặc thủy điện, ròng rọc DY×1SO được sử dụng để bảo trì hệ thống turbine, máy phát điện hoặc các thiết bị nặng khác. Model 3 tấn (180DY × 1SO) thường được sử dụng để nâng hạ các bộ phận nhỏ như cánh quạt turbine hoặc động cơ điện. Tại các mỏ khai thác, sản phẩm giúp di chuyển các thiết bị khoan hoặc container chứa quặng, đặc biệt trong các khu vực không có nguồn điện hoặc không gian hạn chế.

4. Ngành logistics và kho bãi

Trong các kho hàng hoặc cảng biển, ròng rọc đơn đầu mắt được sử dụng để xếp dỡ container hoặc pallet hàng hóa. Model 2 tấn (150DY × 1SO) là lựa chọn phổ biến để nâng hạ các kiện hàng nặng lên xe tải hoặc kệ chứa. Thiết kế nhỏ gọn và trọng lượng nhẹ giúp dễ dàng di chuyển và lắp đặt trong không gian chật hẹp của kho bãi. Ngoài ra, sản phẩm cũng được sử dụng kết hợp với ròng rọc đầu móc cẩu KONDOTEC DY×1S để tạo hệ thống nâng hạ đa điểm, tăng hiệu quả làm việc.

So sánh với lựa chọn khác

Câu hỏi thường gặp

1. Ròng rọc DY×1SO có thể sử dụng với cáp vải thay vì cáp thép không?

Không. Ròng rọc DY×1SO được thiết kế đặc thù cho cáp thép với đường kính từ 8 đến 28 mm. Cáp vải có cấu tạo mềm và dễ bị mòn khi tiếp xúc với puly kim loại, dẫn đến giảm tuổi thọ và nguy cơ đứt cáp. Nếu cần sử dụng cáp vải, bạn nên chọn các loại ròng rọc chuyên dụng cho cáp vải hoặc sử dụng cáp vải bản tròn hai đầu mắt kết hợp với móc cẩu phù hợp.

2. Làm thế nào để kiểm tra tải trọng làm việc (WLL) của ròng rọc?

Tải trọng làm việc (WLL) của ròng rọc DY×1SO được ghi rõ trên tem nhãn sản phẩm, thường ở vị trí dễ nhìn như thân ròng rọc hoặc đầu mắt. Ngoài ra, bạn có thể tra cứu thông số kỹ thuật trong bảng thông số của nhà sản xuất hoặc liên hệ với đơn vị cung cấp để xác nhận. Tuyệt đối không sử dụng ròng rọc nếu tem nhãn bị mờ hoặc không rõ ràng.

3. Ròng rọc DY×1SO có cần bảo dưỡng định kỳ không?

Có. Bảo dưỡng định kỳ là bắt buộc để đảm bảo an toàn và kéo dài tuổi thọ của ròng rọc. Theo khuyến cáo của nhà sản xuất, bạn nên kiểm tra ròng rọc sau mỗi 50 giờ sử dụng hoặc ít nhất 3 tháng/lần. Các bước bảo dưỡng bao gồm: vệ sinh bụi bẩn, bôi trơn puly và các bộ phận chuyển động, kiểm tra bulong và đai ốc, và kiểm tra dấu hiệu mòn hoặc hư hỏng của puly và đầu mắt.

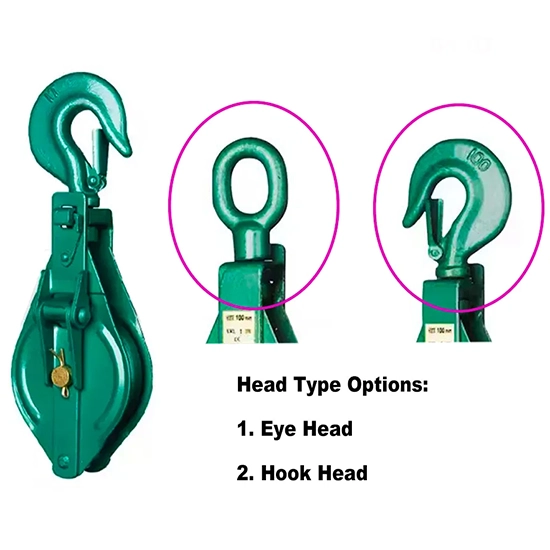

4. Tại sao nên chọn ròng rọc đầu mắt thay vì đầu móc?

Ròng rọc đầu mắt (DY×1SO) có nhiều ưu điểm so với ròng rọc đầu móc (DY×1S) trong các ứng dụng yêu cầu độ linh hoạt cao. Đầu mắt cho phép kết nối trực tiếp với hệ thống treo hoặc móc cẩu mà không cần thêm shackle, giảm thiểu điểm tiếp xúc và nguy cơ hỏng hóc. Ngoài ra, đầu mắt có khả năng chịu tải đồng đều hơn, tránh hiện tượng lệch tải. Tuy nhiên, nếu hàng hóa đã có sẵn móc treo, ròng rọc đầu móc sẽ là lựa chọn thuận tiện hơn.

5. Ròng rọc DY×1SO có thể sử dụng trong môi trường ngoài trời không?

Có, nhưng cần lưu ý bảo dưỡng thường xuyên. Ròng rọc DY×1SO được làm từ thép hợp kim và xử lý nhiệt để chống mài mòn, nhưng trong môi trường ngoài trời (ẩm ướt, bụi bẩn hoặc hóa chất), sản phẩm vẫn có thể bị gỉ sét hoặc ăn mòn. Để sử dụng lâu dài, bạn nên vệ sinh và bôi trơn ròng rọc sau mỗi lần sử dụng, đồng thời kiểm tra định kỳ để phát hiện dấu hiệu hư hỏng. Trong môi trường khắc nghiệt, có thể sử dụng thêm lớp phủ chống ăn mòn hoặc chọn model có vật liệu không gỉ.

6. Làm thế nào để tính toán lực kéo cần thiết khi sử dụng ròng rọc DY×1SO?

Lực kéo cần thiết khi sử dụng ròng rọc đơn (1 puly) được tính bằng công thức: Lực kéo = Tải trọng / Hiệu suất ròng rọc. Hiệu suất của ròng rọc DY×1SO thường đạt 90–95%, do đó lực kéo cần thiết sẽ bằng khoảng 1.05–1.1 lần tải trọng. Ví dụ, nếu tải trọng là 2 tấn, lực kéo cần thiết sẽ khoảng 2.1–2.2 tấn. Để giảm lực kéo, bạn có thể sử dụng ròng rọc đôi đầu mắt KONDOTEC DY×2SO, giúp giảm lực kéo xuống còn khoảng 1/3 tải trọng.
