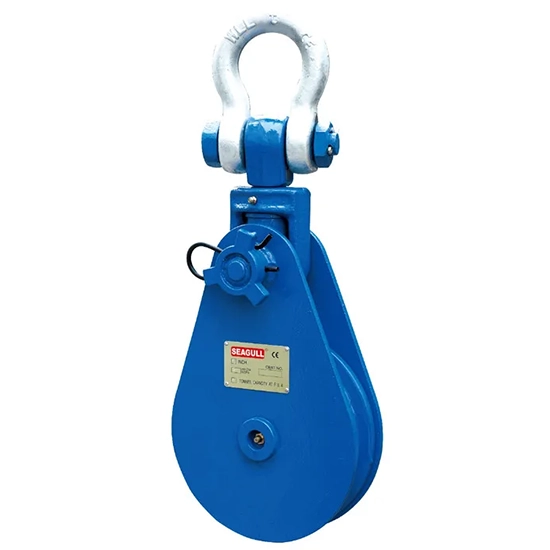

Ròng Rọc Đơn Đầu Ma Ní 2–85 Tấn Seagull LSX1: Giải Pháp Nâng Hạ Tải Nặng

Ròng Rọc Đơn Đầu Ma Ní Seagull LSX1 là một phần của dòng Heavy Duty Snatch Block Seagull LS Type, được thiết kế đặc biệt để đáp ứng các yêu cầu nâng, kéo, dẫn hướng và thay đổi hướng dây cáp thép trong môi trường công nghiệp có tải trọng cực lớn. Với cấu hình đầu ma ní (Shackle Type), sản phẩm này mang lại sự linh hoạt vượt trội trong việc kết nối với các hệ thống rigging phức tạp, đảm bảo hiệu suất và an toàn tối đa cho các hoạt động vận chuyển và xử lý vật liệu nặng.

Tóm tắt nhanh

• Tải trọng làm việc an toàn (SWL): Từ 2 đến 85 tấn, phù hợp với nhiều ứng dụng công nghiệp nặng.
• Đường kính bánh sheave: Đa dạng từ 75 mm đến 760 mm, tương thích với nhiều loại cáp.
• Đường kính dây cáp thép tương thích: Từ 7–9 mm đến 56–64 mm, đảm bảo khả năng làm việc với cáp lớn.
• Thiết kế: Cấu hình đơn bánh sheave với đầu ma ní (Shackle Type) cho kết nối linh hoạt.
• Ứng dụng chính: Nâng, kéo, dẫn hướng cáp trong xây dựng, khai khoáng, cảng biển và công nghiệp nặng.

Đặc điểm kỹ thuật nổi bật

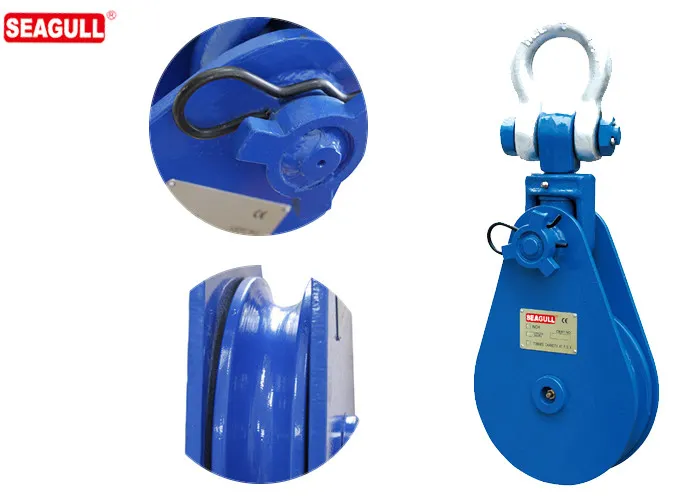

Thiết kế đầu ma ní (Shackle Type)

Điểm khác biệt chính của dòng LSX1 là phần kết nối phía trên sử dụng ma ní (shackle) thay vì móc treo truyền thống. Thiết kế này giúp ròng rọc dễ dàng tích hợp vào các hệ thống rigging đã có sẵn hoặc yêu cầu kết nối bằng ma ní, mang lại sự chắc chắn và độ tin cậy cao hơn trong các tình huống cần phân phối lực đều và giảm thiểu nguy cơ trượt.

Cấu tạo Heavy Duty bền bỉ

Seagull LSX1 được chế tạo từ vật liệu thép hợp kim chất lượng cao, có khả năng chịu được tải trọng lớn và điều kiện làm việc khắc nghiệt. Các bộ phận như bánh sheave, trục và thân ròng rọc được gia công chính xác, đảm bảo độ bền cơ học vượt trội, kéo dài tuổi thọ sản phẩm và giảm thiểu chi phí bảo trì.

Khả năng tương thích cáp rộng

Với dải đường kính cáp tương thích từ 7–9 mm đến 56–64 mm, ròng rọc LSX1 có thể làm việc hiệu quả với nhiều loại dây cáp thép phổ biến trên thị trường. Điều này giúp người dùng dễ dàng lựa chọn và thay thế cáp phù hợp với từng yêu cầu công việc cụ thể, tối ưu hóa hiệu suất nâng hạ.

Thiết kế mở tiện lợi

Giống như các loại Snatch Block khác, Seagull LSX1 cho phép đưa cáp vào bánh sheave từ bên hông mà không cần phải luồn toàn bộ đầu cáp qua. Tính năng này giúp tiết kiệm thời gian và công sức khi lắp đặt hoặc điều chỉnh hệ thống cáp, đặc biệt trong các môi trường làm việc có không gian hạn chế.

Thông số kỹ thuật

Tiêu chuẩn & kiểm định

Các sản phẩm ròng rọc Heavy Duty Snatch Block Seagull, bao gồm dòng LSX1, được sản xuất theo các tiêu chuẩn công nghiệp nghiêm ngặt để đảm bảo an toàn và hiệu suất. Mặc dù không có mã tiêu chuẩn cụ thể được nêu rõ trong tài liệu, các thiết bị này thường tuân thủ các quy định chung về thiết bị nâng hạ an toàn của các tổ chức quốc tế như:

• ISO (Tổ chức Tiêu chuẩn hóa Quốc tế): Đảm bảo các yêu cầu về thiết kế, vật liệu và phương pháp thử nghiệm cho thiết bị nâng. Việc tuân thủ ISO giúp sản phẩm có thể được sử dụng rộng rãi trên thị trường toàn cầu.
• ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ): Quy định các tiêu chuẩn về thiết kế, chế tạo, kiểm tra và vận hành thiết bị nâng hạ. Tuân thủ ASME giúp đảm bảo an toàn trong các ứng dụng công nghiệp tại Bắc Mỹ và các khu vực áp dụng tiêu chuẩn này.
• EN (Tiêu chuẩn Châu Âu): Đặt ra các yêu cầu kỹ thuật và an toàn cho máy móc và thiết bị nâng hạ trong Liên minh Châu Âu. Việc đáp ứng các tiêu chuẩn EN là bắt buộc để sản phẩm được lưu hành tại thị trường EU.

Việc tuân thủ các tiêu chuẩn này có ý nghĩa quan trọng đối với người mua, vì nó đảm bảo rằng sản phẩm đã trải qua các quy trình kiểm tra chất lượng nghiêm ngặt, đáp ứng các yêu cầu về độ bền, tải trọng làm việc an toàn (SWL) và các yếu tố an toàn khác, giảm thiểu rủi ro tai nạn lao động.

Hướng dẫn chọn đúng

Việc lựa chọn đúng ròng rọc là yếu tố then chốt để đảm bảo an toàn và hiệu quả cho hệ thống nâng hạ. Chọn sai có thể dẫn đến hỏng hóc thiết bị, tai nạn nghiêm trọng và thiệt hại về tài sản.

1. Tải trọng làm việc an toàn (SWL): Luôn chọn ròng rọc có SWL lớn hơn tải trọng tối đa của vật cần nâng hoặc kéo. Nếu chọn ròng rọc có SWL thấp hơn tải trọng thực tế, ròng rọc có thể bị biến dạng hoặc đứt gãy dưới áp lực, gây nguy hiểm cho người và thiết bị.
2. Đường kính dây cáp thép: Đảm bảo đường kính bánh sheave của ròng rọc phù hợp với đường kính dây cáp thép bạn đang sử dụng. Nếu cáp quá nhỏ, nó có thể bị kẹt hoặc trượt ra khỏi rãnh sheave. Nếu cáp quá lớn, nó sẽ không vừa vặn, gây mài mòn nhanh chóng cho cả cáp và sheave, làm giảm tuổi thọ và độ an toàn của hệ thống.
3. Kiểu kết nối (Hook hay Shackle): Dòng LSX1 sử dụng đầu ma ní. Hãy đảm bảo điểm treo hoặc thiết bị kết nối của bạn tương thích với kiểu ma ní này. Việc cố gắng kết nối không đúng cách có thể làm hỏng ma ní hoặc điểm treo, dẫn đến mất an toàn.
4. Môi trường làm việc: Xem xét điều kiện môi trường như nhiệt độ, độ ẩm, hóa chất hoặc bụi bẩn. Chọn ròng rọc có lớp phủ hoặc vật liệu phù hợp để chống ăn mòn và mài mòn, đảm bảo hiệu suất lâu dài trong môi trường khắc nghiệt.

Hướng dẫn sử dụng & bảo quản

Hướng dẫn sử dụng

1. Kiểm tra trước khi sử dụng: Luôn kiểm tra ròng rọc trước mỗi lần sử dụng để phát hiện các dấu hiệu hư hỏng như vết nứt, biến dạng, mòn quá mức ở bánh sheave, trục hoặc ma ní. Đảm bảo chốt ma ní được vặn chặt và an toàn.
2. Lắp đặt cáp: Đưa dây cáp thép vào rãnh bánh sheave một cách cẩn thận, đảm bảo cáp nằm đúng vị trí và không bị xoắn.
3. Kết nối: Kết nối đầu ma ní của ròng rọc với điểm treo hoặc thiết bị rigging tương thích bằng cách sử dụng ma ní hoặc chốt an toàn phù hợp. Đảm bảo tất cả các kết nối đều chắc chắn và đúng cách.
4. Phân bố tải trọng: Đảm bảo tải trọng được phân bố đều và không vượt quá SWL của ròng rọc. Tránh các tải trọng giật hoặc đột ngột, vì chúng có thể tạo ra lực lớn hơn nhiều so với tải trọng tĩnh.
5. Giám sát trong quá trình vận hành: Liên tục giám sát ròng rọc và dây cáp trong suốt quá trình nâng hạ để phát hiện bất kỳ dấu hiệu bất thường nào như tiếng ồn lạ, rung lắc hoặc chuyển động không mong muốn.

Bảo quản và bảo dưỡng

• Vệ sinh: Sau khi sử dụng, vệ sinh ròng rọc để loại bỏ bụi bẩn, bùn đất hoặc các chất ăn mòn khác.
• Bôi trơn: Bôi trơn định kỳ các bộ phận chuyển động như trục bánh sheave để giảm ma sát và mài mòn. Sử dụng loại dầu mỡ phù hợp theo khuyến nghị của nhà sản xuất.
• Kiểm tra định kỳ: Thực hiện kiểm tra chi tiết định kỳ (ít nhất 6 tháng một lần hoặc theo quy định an toàn) bởi người có chuyên môn để đánh giá tình trạng tổng thể của ròng rọc.
• Lưu trữ: Bảo quản ròng rọc ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với hóa chất ăn mòn hoặc môi trường ẩm ướt để ngăn ngừa gỉ sét.
• Dấu hiệu phải ngừng sử dụng: Ngừng sử dụng ngay lập tức nếu phát hiện bất kỳ vết nứt nào trên thân, bánh sheave hoặc ma ní; biến dạng vĩnh viễn; mòn quá mức làm giảm đường kính sheave hoặc cáp bị kẹt; hoặc bất kỳ dấu hiệu nào khác cho thấy ròng rọc không còn an toàn.

Ứng dụng thực tế

Ròng Rọc Đơn Đầu Ma Ní Seagull LSX1 là giải pháp không thể thiếu trong nhiều ngành công nghiệp nặng, nơi đòi hỏi khả năng nâng hạ và kéo cáp với tải trọng lớn:

• Ngành xây dựng và cầu đường: Được sử dụng để nâng hạ các cấu kiện thép lớn, dầm bê tông, vật liệu xây dựng nặng lên cao hoặc di chuyển chúng qua các địa hình phức tạp. Ví dụ, trong việc dựng giàn giáo hoặc lắp đặt các bộ phận cầu lớn, ròng rọc Seagull giúp định hướng cáp từ tời đến vị trí cần thiết một cách an toàn và hiệu quả.
• Khai khoáng và mỏ đá: Hỗ trợ kéo các khối đá lớn, vận chuyển thiết bị nặng trong hầm mỏ hoặc trên bề mặt. Khả năng chịu tải trọng cực lớn của dòng LSX1 đặc biệt phù hợp với các công việc đòi hỏi độ bền cơ học cao.
• Cảng biển và hàng hải: Ứng dụng trong việc bốc dỡ hàng hóa siêu trường, siêu trọng từ tàu xuống bến hoặc ngược lại, cũng như trong các hoạt động neo đậu, kéo tàu. Ròng rọc đơn đầu móc Seagull LH3"X1 và LSX1 thường được dùng để dẫn hướng cáp cho cần cẩu hoặc hệ thống tời trên tàu.
• Lắp đặt máy móc công nghiệp: Hỗ trợ di chuyển và định vị các máy móc, thiết bị sản xuất có kích thước và trọng lượng lớn trong nhà máy hoặc xưởng sản xuất. Các model như ròng rọc đơn đầu mắt Seagull DYx1SO hoặc ròng rọc đôi đầu móc Seagull DYx2S cũng được sử dụng tùy theo tải trọng và cấu hình.

So sánh với lựa chọn khác

Trong dòng Heavy Duty Snatch Block Seagull, bên cạnh LSX1 (Shackle Type), còn có dòng LHX1 (Hook Type) và các dòng DY (Single/Double Sheave) với tải trọng thấp hơn. Việc lựa chọn giữa các dòng này phụ thuộc vào yêu cầu cụ thể của hệ thống rigging.

Câu hỏi thường gặp

Ròng rọc đơn đầu ma ní Seagull LSX1 có thể dùng để nâng người không?

Không, ròng rọc đơn đầu ma ní Seagull LSX1 được thiết kế và sản xuất cho mục đích nâng hạ, kéo và dẫn hướng vật liệu, không phải để nâng người. Việc sử dụng thiết bị này để nâng người có thể gây ra nguy hiểm nghiêm trọng và không được nhà sản xuất khuyến nghị, trừ khi có chứng nhận rõ ràng cho ứng dụng đó.

Làm thế nào để xác định tải trọng làm việc an toàn (SWL) cho ròng rọc?

SWL của ròng rọc được nhà sản xuất công bố rõ ràng trên sản phẩm và trong bảng thông số kỹ thuật. Khi lựa chọn, bạn cần đảm bảo tổng tải trọng của vật cần nâng, cộng với trọng lượng của các thiết bị rigging khác, không vượt quá SWL của ròng rọc. Luôn có một hệ số an toàn nhất định khi tính toán tải trọng.

Có cần phải bôi trơn ròng rọc Seagull LSX1 không?

Có, việc bôi trơn định kỳ các bộ phận chuyển động như trục bánh sheave là rất quan trọng để giảm ma sát, ngăn ngừa mài mòn và kéo dài tuổi thọ của ròng rọc. Tần suất bôi trơn sẽ phụ thuộc vào cường độ sử dụng và môi trường làm việc.

Dấu hiệu nào cho thấy ròng rọc cần được thay thế?

Ròng rọc cần được thay thế nếu phát hiện các dấu hiệu hư hỏng nghiêm trọng như vết nứt trên thân, bánh sheave hoặc ma ní; biến dạng vĩnh viễn (cong, vênh); mòn quá mức làm giảm đường kính sheave; hoặc bánh sheave không quay trơn tru. Bất kỳ hư hỏng nào ảnh hưởng đến tính toàn vẹn cấu trúc đều yêu cầu thay thế ngay lập tức.

Ròng rọc đơn đầu ma ní có thể dùng với dây cáp tổng hợp không?

Ròng rọc Seagull LSX1 được thiết kế chủ yếu để sử dụng với dây cáp thép. Mặc dù có thể sử dụng với một số loại cáp tổng hợp có độ bền cao, bạn cần tham khảo ý kiến nhà sản xuất để đảm bảo tính tương thích và an toàn, vì rãnh sheave được tối ưu hóa cho đường kính và đặc tính của cáp thép.

Sự khác biệt chính giữa ròng rọc đơn và ròng rọc đôi là gì?

Ròng rọc đơn (như LSX1) chỉ có một bánh sheave, chủ yếu dùng để dẫn hướng cáp hoặc thay đổi hướng kéo. Ròng rọc đôi có hai bánh sheave, cho phép bố trí cáp theo nhiều cấu hình khác nhau, giúp tối ưu hóa lực kéo và tăng cường khả năng nâng hạ trong các hệ thống phức tạp hơn, thường thấy ở các dòng như Seagull DYx2SO.
