Ròng rọc đầu móc cẩu Kondotec LH – Tải Trọng 2–85 Tấn

RÒNG RỌC ĐẦU MÓC CẨU KONDOTEC LH – GIẢI PHÁP NÂNG HẠ TẢI TRỌNG 2–85 TẤN

Ròng rọc Heavy Duty Snatch Block Kondotec LH là thiết bị hỗ trợ nâng, kéo và điều hướng cáp thép trong các hệ thống nâng hạ công nghiệp. Với kết cấu dạng ròng rọc tải nặng, thiết bị được thiết kế để làm việc với cáp thép có đường kính từ 7–64 mm, dải tải trọng làm việc WLL từ 2 đến 85 tấn, đáp ứng nhiều nhu cầu trong xây dựng, công nghiệp, khai khoáng, cảng biển, hàng hải, điện lực, lắp đặt máy móc và các công việc nâng kéo chuyên dụng.

Dòng Kondotec Heavy Duty Snatch Block LH có hai cấu hình chính gồm Hook Type – LH, sử dụng móc treo, và Shackle Type – LS, sử dụng ma ní. Thiết kế này giúp người sử dụng lựa chọn phương án kết nối phù hợp với hệ thống cẩu, sling, cáp thép và điều kiện làm việc thực tế.

Với nhiều kích thước sheave từ 75 mm đến 760 mm, Kondotec LH có thể được lựa chọn theo đường kính cáp, tải trọng và yêu cầu kỹ thuật của từng ứng dụng. Đây là một trong những nhóm thiết bị quan trọng trong hệ thống rigging, lifting & material handling, đặc biệt khi cần thay đổi hướng cáp hoặc hỗ trợ tăng hiệu quả của hệ thống nâng kéo.

1. Ròng rọc Heavy Duty Snatch Block Kondotec LH là gì?

Snatch Block là loại ròng rọc chuyên dụng có kết cấu cho phép đưa cáp thép vào và ra khỏi puly mà không nhất thiết phải luồn toàn bộ đầu cáp qua ròng rọc như một số loại pulley truyền thống.

Trong thực tế nâng hạ, Snatch Block thường được sử dụng để:

• Thay đổi hướng di chuyển của cáp thép.
• Hỗ trợ nâng và kéo hàng hóa.
• Phân bổ lực trong hệ thống cáp.
• Tăng khả năng kiểm soát hướng kéo.
• Hỗ trợ tạo cấu hình nâng phù hợp với không gian thi công.
• Kết hợp với tời, pa lăng, cần cẩu và các thiết bị rigging khác.

Kondotec Heavy Duty Snatch Block LH được phát triển theo hướng thiết bị ròng rọc tải nặng, phù hợp với những công việc yêu cầu khả năng chịu tải cao và sử dụng cáp thép có đường kính lớn.

Dòng sản phẩm có hai kiểu kết nối:

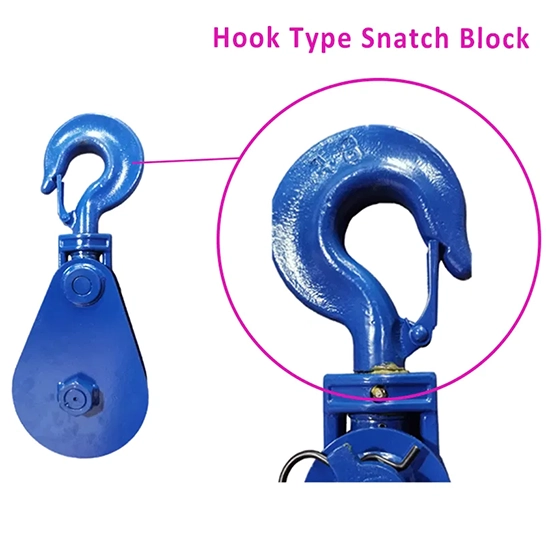

LH – Hook Type:
Ròng rọc sử dụng móc treo phía trên, thuận tiện khi cần móc trực tiếp vào điểm nâng hoặc kết hợp với các thiết bị liên kết phù hợp.

LS – Shackle Type:
Ròng rọc sử dụng ma ní ở phía trên, phù hợp với các hệ thống rigging yêu cầu kết nối bằng shackle.

Việc lựa chọn Hook Type hay Shackle Type cần căn cứ vào tải trọng, phương pháp treo, cấu hình hệ thống nâng và yêu cầu an toàn của công việc.

2. Điểm nổi bật của Snatch Block Kondotec LH

Thiết kế Heavy Duty cho công việc nâng hạ

Tên gọi Heavy Duty Snatch Block phản ánh định hướng sử dụng của sản phẩm trong các công việc nâng kéo tải trọng lớn.

Dòng LH có WLL từ 2 tấn đến 85 tấn, cho phép lựa chọn thiết bị theo nhiều cấp tải khác nhau. Các model lớn như LH24” × 1 có WLL 50 tấn và LH30” × 1 có WLL 85 tấn, phù hợp với những hệ thống nâng kéo công nghiệp có yêu cầu tải trọng cao.

Dải kích thước sheave đa dạng

Sheave là puly có rãnh dùng để dẫn hướng cáp thép. Đường kính sheave là một thông số quan trọng khi lựa chọn ròng rọc.

Kondotec LH cung cấp nhiều kích thước:

• 75 mm
• 115 mm
• 150 mm
• 200 mm
• 250 mm
• 300 mm
• 355 mm
• 400 mm
• 500 mm
• 600 mm
• 760 mm

Nhờ đó, người sử dụng có thể lựa chọn model tương ứng với đường kính cáp thép và tải trọng làm việc.

Khả năng làm việc với cáp thép nhiều kích thước

Dải đường kính cáp thép được thể hiện trong bảng thông số từ 7–9 mm đối với model LH3” × 1 đến 56–64 mm đối với LH30” × 1.

Đây là yếu tố quan trọng khi thiết kế hệ thống nâng hạ. Không nên lựa chọn Snatch Block chỉ dựa trên WLL mà cần đồng thời kiểm tra đường kính cáp phù hợp với rãnh sheave.

Hai phương án kết nối

Người dùng có thể lựa chọn:

Hook Type – LH:
Sử dụng móc, thích hợp với các cấu hình cần thao tác móc treo.

Shackle Type – LS:
Sử dụng ma ní, phù hợp với hệ thống rigging cần liên kết bằng shackle.

Hai cấu hình giúp tăng tính linh hoạt khi triển khai thiết bị trong các công trường và hệ thống nâng hạ khác nhau.

3. Thông số kỹ thuật Snatch Block Kondotec LH

Bảng dưới đây tổng hợp các thông số chính của dòng sản phẩm theo dữ liệu kỹ thuật được cung cấp.

Lưu ý: WLL (Working Load Limit) là giới hạn tải trọng làm việc được công bố cho model. Khi sử dụng thực tế cần đồng thời xem xét cấu hình nâng, góc tải, tình trạng cáp, điểm treo, thiết bị liên kết và các yêu cầu kỹ thuật của toàn bộ hệ thống.

4. Cách lựa chọn Snatch Block Kondotec phù hợp

Lựa chọn ròng rọc nâng hạ không nên chỉ dựa vào tải trọng cần nâng. Một hệ thống an toàn cần xem xét đồng thời nhiều yếu tố.

4.1. Xác định tải trọng làm việc

Trước tiên cần xác định tải trọng lớn nhất mà hệ thống phải nâng hoặc kéo.

Kondotec LH có các cấp WLL từ 2 tấn, 4 tấn, 8 tấn, 10 tấn, 12 tấn, 15 tấn, 22 tấn, 30 tấn, 50 tấn đến 85 tấn.

Không nên lựa chọn model có WLL thấp hơn yêu cầu của công việc.

4.2. Xác định đường kính cáp thép

Đường kính cáp phải nằm trong phạm vi phù hợp với model Snatch Block.

Ví dụ:

• LH3” × 1: cáp 7–9 mm.
• LH4(1/2)” × 1: cáp 10–12 mm.
• LH6” × 1: cáp 16–18 mm hoặc 20–22 mm tùy cấu hình.
• LH10” × 1: cáp 24–26 mm.
• LH20” × 1: cáp 32–35 mm.
• LH30” × 1: cáp 56–64 mm.

Việc sử dụng cáp không phù hợp với rãnh sheave có thể ảnh hưởng đến khả năng làm việc, độ ổn định của cáp và tuổi thọ thiết bị.

4.3. Kiểm tra không gian lắp đặt

Kích thước tổng thể của Snatch Block tăng theo kích thước sheave và tải trọng. Các model lớn như LH24” và LH30” có kích thước cũng như khối lượng đáng kể.

Do đó cần kiểm tra:

• Khoảng không phía trên.
• Khoảng cách tới kết cấu thép.
• Bán kính quay và hướng cáp.
• Khả năng chịu tải của điểm treo.
• Phương án vận chuyển và lắp đặt thiết bị.

4.4. Lựa chọn Hook Type hoặc Shackle Type

Hook Type LH phù hợp khi hệ thống cần thao tác móc treo nhanh và thuận tiện.

Shackle Type LS phù hợp khi yêu cầu kết nối bằng ma ní và cần cấu hình liên kết chắc chắn với các thiết bị rigging khác.

Việc lựa chọn phải dựa trên thiết kế hệ thống và hướng dẫn kỹ thuật của nhà sản xuất.

5. Ứng dụng của Ròng rọc Snatch Block Kondotec LH

Ngành xây dựng

Trong xây dựng, Snatch Block có thể được sử dụng trong các hệ thống kéo, nâng vật liệu, lắp dựng kết cấu thép, vận chuyển thiết bị và các công việc nâng hạ tại công trường.

Thiết bị giúp thay đổi hướng cáp, đưa cáp tới vị trí mong muốn và hỗ trợ tổ chức hệ thống nâng kéo trong những khu vực có không gian hạn chế.

Công nghiệp và nhà máy

Trong nhà máy, Snatch Block có thể được ứng dụng khi lắp đặt máy móc, di chuyển thiết bị, bảo trì dây chuyền sản xuất hoặc nâng các cấu kiện có khối lượng lớn.

Đặc biệt trong các dự án industrial maintenance, plant installation và material handling, việc lựa chọn đúng ròng rọc, cáp thép và thiết bị liên kết là yếu tố quan trọng đối với hiệu quả vận hành.

Khai khoáng

Các hoạt động khai thác và vận chuyển vật liệu thường cần hệ thống kéo và nâng có khả năng chịu tải cao.

Các model Kondotec LH có WLL lớn có thể được xem xét cho các cấu hình nâng kéo phù hợp với điều kiện kỹ thuật của mỏ và thiết bị.

Cảng biển và hàng hải

Snatch Block là thiết bị phổ biến trong các hệ thống rigging và kéo nâng tại cảng, bến tàu và môi trường hàng hải.

Cấu hình Shackle Type đặc biệt hữu ích khi hệ thống yêu cầu liên kết ròng rọc với các bộ phận rigging bằng ma ní.

Điện lực và lắp đặt đường dây

Trong một số công việc kéo cáp, nâng thiết bị và lắp đặt kết cấu, ròng rọc có thể được sử dụng để định hướng cáp và hỗ trợ quá trình kéo.

Tùy từng công việc, cần lựa chọn model, cáp và phương án treo theo hồ sơ kỹ thuật được phê duyệt.

Nông nghiệp và công việc ngoài trời

Các hệ thống tời kéo và nâng chuyên dụng trong nông nghiệp, lâm nghiệp hoặc những công việc ngoài trời cũng có thể sử dụng Snatch Block để thay đổi hướng kéo hoặc hỗ trợ nâng vật liệu.

6. Lợi ích khi sử dụng Snatch Block trong hệ thống nâng hạ

Một trong những lợi ích quan trọng của Snatch Block là khả năng định hướng đường đi của cáp thép.

Thay vì kéo trực tiếp theo một hướng cố định, người vận hành có thể bố trí ròng rọc tại vị trí phù hợp để thay đổi hướng cáp theo thiết kế hệ thống.

Trong một số cấu hình, việc sử dụng nhiều ròng rọc có thể tạo thành hệ thống pulley block nhằm thay đổi tỷ lệ lực và hành trình dây cáp. Tuy nhiên, tải trọng thực tế trên từng thành phần phụ thuộc vào cấu hình reeving, góc tải, ma sát và các yếu tố khác.

Vì vậy, không nên hiểu WLL của một Snatch Block là tải trọng có thể áp dụng tùy ý trong mọi cấu hình.

7. Hướng dẫn sử dụng an toàn

Snatch Block là thiết bị nâng hạ chịu tải, vì vậy cần được kiểm tra trước mỗi lần sử dụng.

Kiểm tra thân ròng rọc

Kiểm tra thân thiết bị, chốt, sheave, móc hoặc ma ní để phát hiện:

• Biến dạng.
• Nứt hoặc hư hỏng.
• Ăn mòn bất thường.
• Dấu hiệu quá tải.
• Các chi tiết bị lỏng.

Kiểm tra sheave

Sheave phải quay bình thường và rãnh sheave phải phù hợp với đường kính cáp.

Không sử dụng thiết bị nếu sheave có dấu hiệu kẹt, hư hỏng hoặc mài mòn vượt mức cho phép.

Kiểm tra cáp thép

Cáp thép cần được kiểm tra theo quy trình kiểm định và bảo trì của đơn vị sử dụng.

Không sử dụng cáp có dấu hiệu hư hỏng nghiêm trọng hoặc không đáp ứng yêu cầu kỹ thuật.

Kiểm tra điểm treo

Điểm kết nối của Snatch Block phải có khả năng chịu được tải của hệ thống.

Đối với Hook Type, cần đảm bảo móc được kết nối đúng cách. Đối với Shackle Type, phải sử dụng ma ní phù hợp và lắp đặt đúng kỹ thuật.

Không đứng dưới tải

Trong mọi hoạt động nâng hạ, người không có nhiệm vụ không được đứng hoặc di chuyển trong vùng nguy hiểm bên dưới tải đang treo.

Khu vực làm việc cần được kiểm soát, phân luồng và có biện pháp cảnh báo phù hợp.

8. Bảo dưỡng Ròng rọc Heavy Duty Kondotec LH

Bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề có thể ảnh hưởng đến an toàn và tuổi thọ thiết bị.

Quy trình bảo dưỡng nên bao gồm:

1. Vệ sinh thiết bị sau khi sử dụng.
2. Kiểm tra sheave và rãnh sheave.
3. Kiểm tra chốt và các bộ phận liên kết.
4. Kiểm tra móc hoặc ma ní.
5. Kiểm tra dấu hiệu biến dạng.
6. Kiểm tra tình trạng ăn mòn.
7. Bôi trơn các vị trí cần thiết theo hướng dẫn kỹ thuật.
8. Lưu hồ sơ kiểm tra và bảo dưỡng.
9. Loại khỏi sử dụng những thiết bị không còn đáp ứng yêu cầu an toàn.

Đối với các công việc nâng hạ chuyên nghiệp, nên xây dựng chương trình kiểm tra định kỳ và kiểm tra trước khi sử dụng phù hợp với quy trình quản lý thiết bị nâng của doanh nghiệp.

9. Vì sao nên lựa chọn Kondotec Heavy Duty Snatch Block LH?

Kondotec LH nổi bật nhờ khả năng cung cấp nhiều lựa chọn theo tải trọng và kích thước cáp.

Từ model nhỏ LH3” × 1 – WLL 2 tấn, người dùng có thể lựa chọn các model trung bình như LH6”, LH8”, LH10”, LH12”, LH14”, LH16” và LH20”, cho tới những model tải trọng lớn như LH24” × 1 – 50 tấn và LH30” × 1 – 85 tấn.

Sự đa dạng này giúp dòng sản phẩm có thể đáp ứng nhiều cấu hình nâng kéo khác nhau.

Bên cạnh đó, việc có cả Hook Type LH và Shackle Type LS giúp doanh nghiệp linh hoạt hơn khi thiết kế hệ thống rigging.

10. Câu hỏi thường gặp về Snatch Block Kondotec LH

Snatch Block dùng để làm gì?

Snatch Block được sử dụng để dẫn hướng, thay đổi hướng và hỗ trợ hệ thống cáp thép trong các hoạt động nâng, kéo và di chuyển tải.

Kondotec LH có tải trọng bao nhiêu?

Dòng Kondotec Heavy Duty Snatch Block LH có các model với WLL từ 2 tấn đến 85 tấn.

Kondotec LH sử dụng cáp thép đường kính bao nhiêu?

Tùy model, sản phẩm sử dụng cáp thép từ khoảng 7 mm đến 64 mm.

LH và LS khác nhau như thế nào?

LH là Hook Type, sử dụng móc treo. LS là Shackle Type, sử dụng ma ní.

Có thể chọn Snatch Block chỉ dựa vào tải trọng không?

Không. Cần xem xét đồng thời WLL, đường kính cáp, kích thước sheave, cấu hình reeving, điểm treo, góc tải và điều kiện làm việc thực tế.

Model nào có tải trọng lớn nhất?

Theo bảng thông số cung cấp, LH30” × 1 / LS30” × 1 có WLL 85 tấn, sheave đường kính 760 mm, phù hợp với cáp thép đường kính 56–64 mm.

11. Đặt mua Ròng rọc Heavy Duty Snatch Block Kondotec LH

Khi lựa chọn Snatch Block cho công trình hoặc hệ thống nâng hạ, khách hàng nên cung cấp các thông tin cơ bản:

• Tải trọng làm việc yêu cầu.
• Đường kính cáp thép.
• Loại cáp đang sử dụng.
• Kiểu kết nối mong muốn: Hook hoặc Shackle.
• Môi trường làm việc.
• Mục đích sử dụng.
• Số lượng thiết bị.
• Yêu cầu về hồ sơ kỹ thuật và chứng từ.

Dựa trên các thông tin này, có thể xác định model phù hợp hơn thay vì chỉ lựa chọn theo kích thước hoặc tải trọng danh nghĩa.

Đối với các dự án công nghiệp, xây dựng, cảng biển, khai khoáng, điện lực hoặc lắp đặt máy móc, việc lựa chọn thiết bị nâng cần được thực hiện đồng bộ với thiết kế hệ thống rigging và yêu cầu an toàn của công việc.

12. Kết luận

Ròng rọc Heavy Duty Snatch Block Kondotec LH là giải pháp hỗ trợ nâng kéo và dẫn hướng cáp thép dành cho nhiều ứng dụng công nghiệp. Với dải WLL 2–85 tấn, sheave từ 75–760 mm và khả năng sử dụng với cáp thép nhiều kích thước, dòng sản phẩm đáp ứng từ các công việc nâng hạ tải trọng vừa phải đến những hệ thống nâng kéo tải trọng lớn.

Hai lựa chọn Hook Type LH và Shackle Type LS giúp thiết bị có tính linh hoạt cao trong các hệ thống rigging. Các model từ LH3” đến LH30” cho phép lựa chọn theo tải trọng, đường kính cáp và yêu cầu không gian lắp đặt.

Khi sử dụng Snatch Block, yếu tố quan trọng nhất không chỉ là lựa chọn đúng tải trọng mà còn phải đảm bảo cáp thép, sheave, điểm treo, móc/ma ní, cấu hình nâng, góc tải và toàn bộ hệ thống nâng hạ đều phù hợp với yêu cầu kỹ thuật.

Nếu doanh nghiệp đang tìm kiếm ròng rọc nâng hạ Heavy Duty, Snatch Block tải trọng lớn, ròng rọc cáp thép, ròng rọc móc LH hoặc ròng rọc ma ní LS, Kondotec LH là dòng sản phẩm đáng xem xét cho các ứng dụng nâng kéo công nghiệp, xây dựng, khai khoáng, hàng hải, cảng biển, điện lực và lắp đặt máy móc.

Kondotec Heavy Duty Snatch Block LH – giải pháp dẫn hướng và hỗ trợ nâng kéo cáp thép cho hệ thống nâng hạ công nghiệp.
