Ròng Rọc Crosby M-491: Nâng Hạ Tháp Cẩu 3-30 Tấn An Toàn, Chuyên Dụng

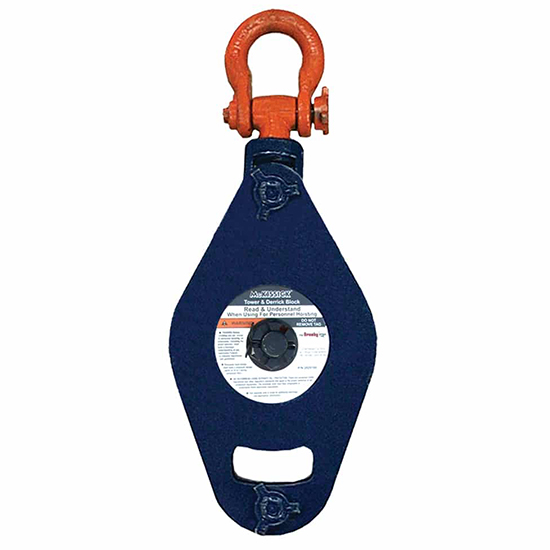

Ròng rọc nâng hạ tháp/cẩu Crosby M-491, hay còn gọi là Tower/Derrick Hoist Block, là thiết bị chuyên dụng của thương hiệu Crosby, được thiết kế đặc biệt cho các ứng dụng nâng hạ bằng cáp thép trong môi trường công nghiệp nặng. Với khả năng chịu tải trọng từ 3 đến 30 tấn và tương thích với cáp thép đường kính 10–32 mm, M-491 mang lại giải pháp dẫn hướng cáp an toàn, bền bỉ và hiệu quả cho các hệ thống Tugger Hoist, Derrick và Tower Erection.

Thiết kế tiên tiến của M-491 tích hợp độ tin cậy của dòng McKissick® Snatch Blocks với kết cấu phù hợp cho các công việc nâng hạ đòi hỏi cao. Sản phẩm nổi bật với sheave thép, ổ bi côn kín, móc/yoke bằng thép rèn và hệ thống bôi trơn qua chốt tâm, đảm bảo tuổi thọ dài và thuận tiện trong bảo trì.

Tóm tắt nhanh

• Tải trọng làm việc (WLL) đa dạng từ 3 đến 30 tấn, phù hợp với nhiều yêu cầu nâng hạ.
• Đường kính sheave từ 152 mm đến 508 mm, tương thích với cáp thép đường kính 10–32 mm.
• Hệ số thiết kế 4:1 cho tải nâng thông thường, một số cấu hình đạt 5:1.
• Thiết kế fully recessed sheave giúp tăng khả năng giữ sheave, hạn chế khe hở giữa mép sheave và side plate.
• Sử dụng ổ bi côn kín (sealed tapered roller bearings) và bôi trơn qua chốt tâm, tăng độ bền và giảm ma sát.

Đặc điểm kỹ thuật nổi bật

Thiết kế chuyên dụng cho Tower/Derrick Hoist

Crosby M-491 được phát triển đặc biệt cho các ứng dụng Tugger Hoist và Tower Erection, nơi các hệ thống block phải làm việc với cáp thép và tải trọng lớn. Thiết kế này tập trung vào sự ổn định và độ bền, đảm bảo khả năng hoạt động lâu dài trong môi trường công nghiệp khắc nghiệt, giảm thiểu rủi ro sự cố khi nâng hạ vật nặng.

Sheave thép tối ưu cho cáp thép

Các kích thước sheave của M-491 trải dài từ 152 mm đến 508 mm, cho phép lựa chọn linh hoạt theo đường kính cáp và tải trọng yêu cầu. Đối với các block có sheave từ 356 mm trở lên, Crosby sử dụng McKissick® Roll Forged Sheaves với rãnh được xử lý nhiệt bề mặt, giúp tăng cường khả năng chống mài mòn và kéo dài tuổi thọ của cáp thép.

Ổ bi côn kín tăng cường độ bền

M-491 sử dụng sealed tapered roller bearings (ổ bi côn kín), một thiết kế giúp bảo vệ chốt tâm và ổ bi khỏi bụi bẩn, nước và các tác nhân ăn mòn khác. Điều này không chỉ tăng tuổi thọ của linh kiện mà còn hỗ trợ khả năng vận hành ở tốc độ cáp cao hơn so với các block tiêu chuẩn, giảm ma sát và nhiệt độ trong quá trình làm việc.

Kết cấu thép rèn chịu tải lớn

Các chi tiết quan trọng như tee, yoke và shackle được chế tạo bằng thép rèn và xử lý nhiệt Quenched & Tempered. Quá trình này giúp tăng cường độ cứng và độ bền của thép, tạo ra một kết cấu vững chắc, có khả năng chịu tải trọng lớn và chống lại các lực tác động mạnh trong quá trình nâng hạ công nghiệp.

Thiết kế recessed sheave an toàn

Điểm đáng chú ý của M-491 là thiết kế fully recessed sheave, trong đó phần sheave được bố trí sâu trong thân block. Thiết kế này giúp hạn chế khe hở giữa mép sheave và side plate, tạo khả năng giữ sheave tốt hơn trong trường hợp chốt tâm chịu tải quá mức, giảm nguy cơ cáp bị trượt ra ngoài hoặc kẹt.

Bảo trì đơn giản qua chốt tâm

Sheave của M-491 được thiết kế để có thể bôi trơn trực tiếp thông qua chốt tâm. Tính năng này giúp đơn giản hóa quá trình bảo dưỡng định kỳ, đảm bảo các bộ phận chuyển động luôn được bôi trơn đầy đủ, từ đó kéo dài tuổi thọ của block và duy trì hiệu suất hoạt động ổn định.

Thông số kỹ thuật

Ghi chú: Bảng trên được tổng hợp theo tài liệu kỹ thuật Crosby M-491/G-491. Một số dòng có cùng WLL nhưng khác đường kính sheave/cáp và stock number, vì vậy không nên lựa chọn chỉ dựa vào tải trọng danh nghĩa.

Tiêu chuẩn & kiểm định

Ròng rọc Crosby M-491 được thiết kế và sản xuất theo các tiêu chuẩn nghiêm ngặt của ngành công nghiệp nâng hạ, đảm bảo an toàn và độ tin cậy. Tài liệu kỹ thuật của Crosby đề cập đến việc áp dụng các tiêu chuẩn sau:

• API RP54: Tiêu chuẩn này áp dụng cho các ứng dụng Tugger/Derrick, quy định các yêu cầu về thiết kế, vận hành và bảo trì thiết bị nâng hạ trong ngành dầu khí, đảm bảo an toàn tối đa cho người và tài sản.
• OSHA Directive CPL 2-1.36: Hướng dẫn của Cục Quản lý An toàn và Sức khỏe Nghề nghiệp Hoa Kỳ (OSHA) liên quan đến các ứng dụng Tower, cung cấp các quy định chi tiết về an toàn trong việc lắp dựng và vận hành tháp, giảm thiểu nguy cơ tai nạn lao động.
• ABS Type Approval and Certification: Chứng nhận từ American Bureau of Shipping (ABS) xác nhận rằng sản phẩm đáp ứng các tiêu chuẩn về thiết kế, vật liệu và hiệu suất cho thiết bị nâng và hệ thống khoan, đặc biệt quan trọng trong ngành hàng hải và dầu khí.

Đối với ứng dụng nâng người, cần đặc biệt lưu ý rằng bảng thông số có cột Working Load Limit 10:1 Design Factor (Personnel Lifting). Tuy nhiên, việc một model có thông số này không đồng nghĩa mọi cách sử dụng block đều được phép nâng người. Hệ thống hoàn chỉnh phải đáp ứng đầy đủ các yêu cầu thiết kế, chứng nhận, kiểm định, phương án lắp đặt và quy định an toàn tương ứng theo các tiêu chuẩn như ASME B30.26 hoặc TCVN 4244.

Hướng dẫn chọn đúng

Việc lựa chọn Hoist Block Crosby M-491 cần được thực hiện cẩn thận, không chỉ dựa vào tải trọng danh nghĩa để tránh các sự cố nghiêm trọng:

1. Tải trọng làm việc (WLL): Xác định WLL/SWL thực tế của hệ thống và lựa chọn block có khả năng chịu tải phù hợp. Chọn sai WLL có thể dẫn đến quá tải, biến dạng hoặc đứt gãy block.
2. Đường kính cáp thép: Đường kính cáp phải nằm trong phạm vi mà sheave được thiết kế (khoảng 10 mm đến 32 mm). Sử dụng cáp quá nhỏ có thể gây trượt, cáp quá lớn có thể làm hỏng rãnh sheave và giảm tuổi thọ của cả cáp lẫn block.
3. Đường kính sheave: Đường kính sheave ảnh hưởng trực tiếp đến khả năng làm việc và tuổi thọ của cáp thép. Không nên tự ý thay đổi sheave hoặc sử dụng cáp không phù hợp với rãnh sheave, vì điều này có thể gây mài mòn cáp nhanh chóng và giảm hiệu suất nâng hạ.
4. Hệ số thiết kế: Cần phân biệt rõ hệ số 4:1 cho tải nâng thông thường, 5:1 cho cấu hình theo yêu cầu thiết kế tương ứng, và 10:1 cho Personnel Lifting. Việc áp dụng sai hệ số có thể dẫn đến đánh giá sai khả năng chịu tải và gây nguy hiểm.
5. Điều kiện làm việc: Xem xét tải tĩnh hay tải động, tần suất sử dụng, tốc độ cáp, góc lệch cáp, điều kiện môi trường (nhiệt độ, hóa chất, độ ẩm), khả năng va đập, phương án neo block, cấu hình reeving và tình trạng các phụ kiện liên kết. Bỏ qua các yếu tố này có thể làm giảm tuổi thọ block và tăng rủi ro vận hành.

Hướng dẫn sử dụng & bảo quản

Để đảm bảo an toàn và tối đa hóa tuổi thọ của Ròng rọc nâng hạ tháp cẩu Crosby M-491, việc tuân thủ các hướng dẫn sử dụng và bảo quản là rất quan trọng:

• Kiểm tra trước khi sử dụng: Luôn kiểm tra block trước mỗi ca làm việc. Tìm kiếm các dấu hiệu hư hỏng như vết nứt, biến dạng, mòn sheave, hoặc hỏng hóc ở chốt tâm và các chi tiết thép rèn. Đảm bảo cáp thép được đặt đúng rãnh sheave và không bị kẹt.
• Lắp đặt đúng cách: Lắp đặt block theo hướng dẫn của nhà sản xuất và thiết kế hệ thống nâng. Đảm bảo tất cả các kết nối (móc, shackle, yoke) được siết chặt và đúng cách. Sử dụng các lỗ trên side plate cho thiết bị cố định block thứ cấp nếu cần.
• Bôi trơn định kỳ: Sheave của M-491 được thiết kế để bôi trơn thông qua chốt tâm. Thực hiện bôi trơn định kỳ theo khuyến nghị của nhà sản xuất (thường là hàng tháng hoặc sau mỗi 200 giờ hoạt động) để giảm ma sát và mài mòn, đặc biệt khi vận hành ở tốc độ cáp cao hoặc trong môi trường khắc nghiệt.
• Không vượt quá WLL: Tuyệt đối không sử dụng block vượt quá Working Load Limit (WLL) đã được chỉ định. Quá tải có thể gây hỏng hóc cấu trúc, dẫn đến tai nạn nghiêm trọng.
• Ngừng sử dụng khi có dấu hiệu hư hỏng: Nếu phát hiện bất kỳ dấu hiệu nứt, biến dạng, mòn sheave quá mức, hoặc tiếng ồn bất thường từ ổ bi, hãy ngừng sử dụng block ngay lập tức và tiến hành kiểm tra bởi nhân viên có chuyên môn.
• Bảo quản: Khi không sử dụng, bảo quản block ở nơi khô ráo, sạch sẽ, tránh tiếp xúc trực tiếp với hóa chất ăn mòn hoặc môi trường ẩm ướt kéo dài.

Ứng dụng thực tế

Ròng rọc Crosby M-491 là thiết bị không thể thiếu trong nhiều lĩnh vực công nghiệp nặng, đặc biệt là các ứng dụng đòi hỏi độ tin cậy cao và khả năng làm việc với tải trọng lớn:

• Tugger Hoist trong ngành dầu khí: Trong các giàn khoan và công trình dầu khí ngoài khơi, M-491 được sử dụng trong hệ thống Tugger Hoist để dẫn hướng và thay đổi hướng cáp thép, hỗ trợ nâng hạ vật tư, thiết bị nặng lên xuống giàn khoan hoặc tàu hỗ trợ, đảm bảo an toàn trong môi trường làm việc khắc nghiệt.
• Derrick và Tower Erection trong xây dựng tháp: Đây là nhóm ứng dụng chính của M-491. Block được thiết kế chuyên biệt cho các hệ thống Derrick và Tower Erection, giúp lắp dựng các cấu trúc tháp cao, cột điện, hoặc các công trình viễn thông. Với khả năng chịu tải lên đến 30 tấn, nó đảm nhiệm vai trò quan trọng trong việc định tuyến cáp và nâng các phần cấu kiện lớn một cách chính xác.
• Nâng hạ thiết bị công nghiệp nặng: Trong các nhà máy thép, nhà máy điện hoặc xưởng đóng tàu, ròng rọc Crosby M-491 được sử dụng để định tuyến cáp thép, thay đổi hướng kéo và tăng hiệu quả cơ học của hệ thống ròng rọc. Nó hỗ trợ nâng và di chuyển các thiết bị, máy móc và kết cấu có trọng lượng lớn trong quá trình lắp đặt hoặc bảo trì.
• Hệ thống nâng hạ trong ngành công nghiệp nặng: Ngoài các ứng dụng cụ thể, M-491 còn được tích hợp vào các hệ thống nâng hạ tổng thể trong các ngành như đóng tàu, khai thác mỏ, và sản xuất công nghiệp nặng, nơi cần một thiết bị dẫn hướng cáp chắc chắn và bền bỉ.

So sánh với lựa chọn khác

Để giúp quý khách hàng đưa ra lựa chọn phù hợp nhất, chúng tôi so sánh Ròng rọc Crosby M-491 với một số dòng ròng rọc khác của Crosby:

Khi nào nên chọn Crosby M-491: Lựa chọn M-491 khi bạn cần một ròng rọc chuyên dụng cho các hệ thống nâng hạ quy mô lớn như Tugger Hoist, Derrick hoặc Tower Erection, nơi yêu cầu khả năng chịu tải trọng cao (từ 3 đến 30 tấn) và độ bền vượt trội trong môi trường công nghiệp thông thường. Thiết kế sheave thép và ổ bi côn kín đảm bảo hiệu suất ổn định và tuổi thọ dài.

Khi nào nên chọn Crosby G-491: Nếu ứng dụng của bạn đòi hỏi khả năng chống ăn mòn cao hơn, đặc biệt là trong môi trường biển, hóa chất hoặc ẩm ướt, Crosby G-491 là lựa chọn lý tưởng. G-491 có cùng các đặc tính kỹ thuật với M-491 nhưng được hoàn thiện bằng lớp mạ kẽm (galvanized finish), tăng cường bảo vệ bề mặt.

Khi nào nên chọn Crosby L-160/L-170: Các dòng như Crosby 416, L-160 hoặc Crosby L-170 phù hợp hơn cho các ứng dụng nâng hạ đa dụng, tải trọng nhỏ hơn (dưới 12 tấn) và không yêu cầu các tiêu chuẩn chuyên biệt như Tower/Derrick. Chúng thường được dùng để thay đổi hướng cáp hoặc tăng lực kéo trong các công việc bảo trì, lắp đặt nhẹ hơn.

Câu hỏi thường gặp

Crosby M-491 là gì?

Crosby M-491 là Tower/Derrick Hoist Block, một loại ròng rọc nâng hạ chuyên dụng của thương hiệu Crosby. Nó được thiết kế để sử dụng trong các hệ thống nâng hạ bằng cáp thép, đặc biệt là cho các ứng dụng Tugger Hoist, Derrick và Tower Erection, nơi yêu cầu độ bền và khả năng chịu tải cao.

Crosby M-491 chịu tải bao nhiêu?

Dòng M-491 có nhiều cấu hình khác nhau với Working Load Limit (WLL) từ 3 đến 30 tấn. Tải trọng cụ thể phụ thuộc vào đường kính sheave, đường kính cáp thép và model chính xác của block được lựa chọn. Luôn tham khảo bảng thông số kỹ thuật để chọn đúng WLL cần thiết.

Crosby M-491 dùng cáp thép đường kính bao nhiêu?

Theo bảng kỹ thuật, các cấu hình của Crosby M-491 tương thích với cáp thép có đường kính từ khoảng 10 mm đến 32 mm. Việc lựa chọn đường kính cáp phù hợp với rãnh sheave là rất quan trọng để đảm bảo an toàn và tối ưu hiệu suất của hệ thống nâng hạ.

M-491 có dùng cho Tower Hoist không?

Có. M-491/G-491 được thiết kế đặc biệt cho nhóm ứng dụng Tower/Derrick Hoist, bao gồm cả Tower Erection. Sản phẩm này đáp ứng các yêu cầu kỹ thuật và an toàn cho việc lắp dựng và vận hành các cấu trúc tháp cao trong ngành xây dựng và công nghiệp.

M-491 và G-491 khác nhau gì?

M-491 và G-491 thuộc cùng một dòng Tower/Derrick Hoist Block của Crosby. Điểm khác biệt chính là hoàn thiện bề mặt: M-491 là phiên bản painted (sơn), trong khi G-491 là phiên bản galvanized (mạ kẽm). Phiên bản mạ kẽm G-491 thường được ưu tiên trong môi trường có yêu cầu chống ăn mòn cao hơn.

Có thể dùng M-491 để nâng người không?

Chỉ những cấu hình và hệ thống được thiết kế, chứng nhận và cho phép rõ ràng cho Personnel Lifting mới được xem xét cho mục đích này. Không được suy luận rằng mọi M-491 đều có thể dùng để nâng người chỉ dựa trên WLL thông thường. Hệ thống hoàn chỉnh phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn áp dụng như OSHA và ASME B30.
