Phao quây dầu triển khai nhanh PVC HTQBOOM-1500/30m – Giải pháp khoanh vùng và ứng phó sự cố tràn dầu nhanh

Phao quây dầu Quick Laying Boom PVC HTQBOOM-1500/30m – Giải pháp khoanh vùng và ứng phó sự cố tràn dầu nhanh

1. Tổng quan về phao quây dầu PVC HTQBOOM-1500/30m

Phao quây dầu Quick Laying Boom HTQBOOM-1500/30m là hệ thống phao chắn dầu chuyên dụng được thiết kế cho hoạt động khoanh vùng, kiểm soát và hạn chế sự lan truyền của dầu hoặc hydrocarbon trên mặt nước trong các tình huống ô nhiễm dầu và sự cố môi trường.

Sản phẩm thuộc dòng Quick Laying Boom – phao quây dầu triển khai nhanh, tập trung vào khả năng triển khai, thu hồi và lưu trữ hiệu quả. Khác với các loại phao quây dầu bơm hơi cần thực hiện công đoạn bơm khí trước khi đưa vào sử dụng, thiết kế Quick Laying Boom có thể cuộn sẵn trên tang cuốn/reel và triển khai trực tiếp, giúp rút ngắn thời gian chuẩn bị trong các tình huống ứng phó khẩn cấp.

HTQBOOM-1500 được thiết kế với chiều cao tổng thể 1.500 mm, trong đó phần nổi trên mặt nước (freeboard) là 750 mm và phần chìm dưới nước (draught) là 750 mm. Với kết cấu lớn, lực căng tối thiểu theo phương dọc lên đến 200 kN, khả năng làm việc trong điều kiện sóng đến khoảng 2 m và tốc độ gió đến 20 m/s theo dữ liệu nhà sản xuất cung cấp, model HTQBOOM-1500 hướng đến các ứng dụng có yêu cầu cao hơn về khả năng khoanh vùng và ổn định.

Phao có thể được sử dụng tại:

• Cảng biển và cảng sông.

• Bến xuất nhập dầu.

• Kho và terminal hydrocarbon.

• Khu vực vận hành và sửa chữa tàu.

• Công trình dầu khí ngoài khơi.

• Tàu ứng cứu ô nhiễm dầu.

• Phương tiện cứu hộ và chống ô nhiễm.

• Các khu vực có nguy cơ xảy ra sự cố tràn dầu trên mặt nước.

Hệ thống có thể kết hợp với tang cuốn phao, bộ nguồn thủy lực và thiết bị vận chuyển chuyên dụng, tạo thành giải pháp triển khai và thu hồi phao có tính cơ động cao.

2. Quick Laying Boom là gì?

Quick Laying Boom có thể hiểu là phao quây dầu triển khai nhanh. Điểm khác biệt quan trọng của hệ thống nằm ở phương thức lưu trữ và triển khai.

Thay vì lưu trữ phao thành từng bó hoặc cuộn rời cần chuẩn bị nhiều bước trước khi sử dụng, phao Quick Laying Boom được cuộn trên hệ thống reel/tang cuốn. Khi xảy ra sự cố, hệ thống có thể đưa phao ra khỏi reel theo tuyến triển khai đã xác định.

Đối với các đơn vị ứng phó sự cố tràn dầu, tốc độ triển khai là yếu tố rất quan trọng. Dầu trên mặt nước có thể bị tác động bởi gió, dòng chảy và sóng, khiến phạm vi ô nhiễm thay đổi nhanh chóng.

Vì vậy, một hệ thống phao có khả năng:

Lưu trữ → vận chuyển → triển khai → khoanh vùng → thu hồi → vệ sinh → cuộn lại

một cách nhanh chóng sẽ giúp tăng tính sẵn sàng của thiết bị.

HTQBOOM-1500 được phát triển theo định hướng này.

3. Cấu tạo và nguyên lý hoạt động của HTQBOOM-1500

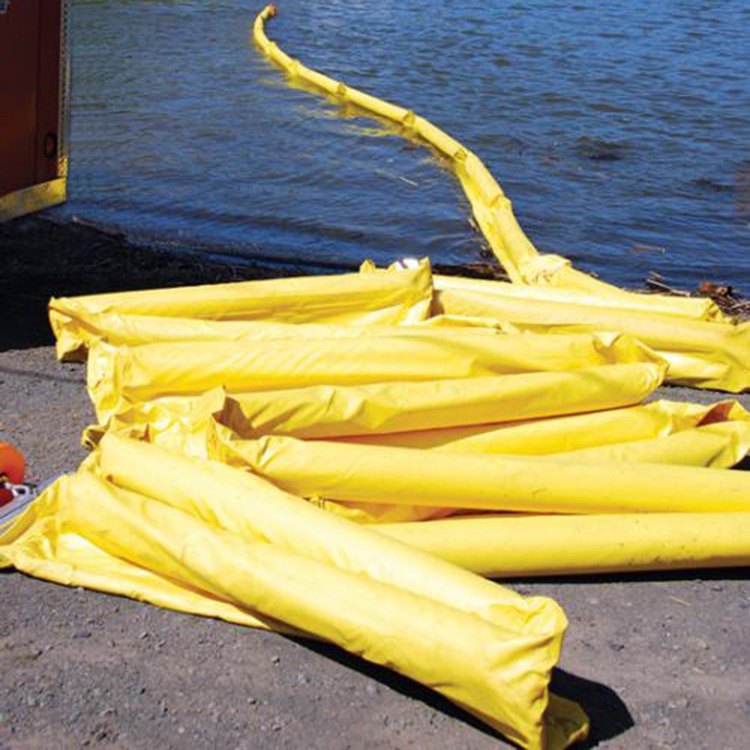

3.1. Thân phao bằng vật liệu PVC

Phao sử dụng vật liệu PVC có độ bền cao, được gia công bằng công nghệ hàn tiên tiến nhằm tạo ra các đường nối chắc chắn và hạn chế nguy cơ hư hỏng trong quá trình triển khai, thu hồi và sử dụng.

Vật liệu được thiết kế để có khả năng chống chịu:

• Dầu và hydrocarbon.

• Tia UV.

• Điều kiện thời tiết.

• Độ ẩm.

• Mài mòn trong quá trình vận hành.

Khả năng chống dầu là yếu tố đặc biệt quan trọng đối với phao quây dầu, bởi thân phao có thể tiếp xúc trực tiếp với dầu trong quá trình khoanh vùng và thu gom.

3.2. Phao nổi mềm dạng cuộn

Một trong những điểm nổi bật của hệ thống là Flexible Floats on Reel – phao nổi mềm được cuộn trên reel.

Cấu trúc phao mềm giúp hệ thống dễ cuộn, lưu trữ và triển khai, đồng thời vẫn duy trì khả năng tạo lực nổi cần thiết khi hoạt động trên mặt nước.

So với phao có kết cấu nổi cứng, thiết kế mềm giúp giảm không gian lưu trữ và thuận tiện hơn khi vận chuyển trên phương tiện chuyên dụng.

3.3. Phần nổi và phần chìm

Đối với model HTQBOOM-1500:

• Overall Height: 1.500 mm.

• Freeboard: 750 mm.

• Draught: 750 mm.

Phần freeboard nằm phía trên mặt nước, tạo hàng rào nổi để hạn chế dầu vượt qua phía trên.

Phần draught nằm dưới mặt nước, tạo hàng rào ngăn dầu di chuyển phía dưới phao.

Tỷ lệ giữa phần nổi và phần chìm giúp hệ thống tạo ra một cấu trúc chắn dầu tương đối cân bằng trong điều kiện làm việc phù hợp với thiết kế.

4. Hệ thống cuộn và triển khai bằng thủy lực

Một ưu điểm đáng chú ý của giải pháp HTQBOOM Quick Laying Boom là khả năng kết hợp với hydraulically operated reel – tang cuốn vận hành bằng hệ thống thủy lực.

Hệ thống thủy lực hỗ trợ quá trình:

• Triển khai phao.

• Thu hồi phao.

• Cuộn phao.

• Vận chuyển hệ thống.

• Làm sạch phao sau khi sử dụng.

Việc sử dụng bộ truyền động thủy lực giúp giảm đáng kể thao tác thủ công khi xử lý các đoạn phao có chiều dài và trọng lượng lớn.

Đặc biệt, với model HTQBOOM-1500 có trọng lượng khoảng 10 kg/m, việc triển khai một hệ thống dài sẽ tạo ra tải trọng đáng kể. Vì vậy, cơ cấu cuộn và thu hồi có hỗ trợ thủy lực mang lại lợi ích rõ rệt trong quá trình vận hành.

5. Không cần bơm hơi trước khi triển khai

Một điểm khác biệt quan trọng của Quick Laying Boom là không yêu cầu công đoạn bơm hơi trong quá trình triển khai theo thông tin sản phẩm được cung cấp.

Điều này mang lại nhiều lợi ích trong các tình huống khẩn cấp.

Đối với phao bơm hơi truyền thống, người vận hành thường phải:

1. Đưa phao đến hiện trường.

2. Trải phao.

3. Chuẩn bị thiết bị bơm.

4. Bơm phao đến áp suất làm việc.

5. Kiểm tra độ kín.

6. Sau đó mới triển khai hoàn chỉnh.

Với hệ thống Quick Laying Boom, phao có thể được lưu trữ sẵn trên reel và triển khai trực tiếp.

Điều này giúp giảm số lượng thao tác chuẩn bị, đồng thời hạn chế sự phụ thuộc vào thiết bị bơm hơi trong tình huống cần phản ứng nhanh.

6. Ưu điểm nổi bật của HTQBOOM-1500/30m

6.1. Triển khai nhanh

Đây là ưu điểm cốt lõi của dòng Quick Laying Boom.

Phao được cuộn sẵn trên reel và có thể triển khai trực tiếp bằng hệ thống hỗ trợ cơ khí/thủy lực. Điều này đặc biệt hữu ích đối với:

• Sự cố tràn dầu bất ngờ.

• Khu vực cảng.

• Terminal dầu khí.

• Tàu ứng cứu ô nhiễm.

• Phương tiện chống ô nhiễm.

• Khu vực cần triển khai phao trong thời gian ngắn.

6.2. Không cần bơm hơi

Không cần bơm hơi trong quá trình triển khai giúp đơn giản hóa quy trình vận hành và giảm số lượng thiết bị phụ trợ cần thiết.

Đây là lợi thế đáng chú ý khi triển khai tại các khu vực xa bờ hoặc trên phương tiện ứng cứu có diện tích hạn chế.

6.3. Khả năng chống dầu tốt

Phao được thiết kế để làm việc trong môi trường có dầu và hydrocarbon.

Khả năng chống dầu giúp hạn chế ảnh hưởng của dầu lên vật liệu trong quá trình sử dụng, đồng thời hỗ trợ quá trình vệ sinh và thu hồi phao sau sự cố.

6.4. Chống UV và thời tiết

HTQBOOM được thiết kế với khả năng chống chịu tia UV và điều kiện thời tiết, phù hợp với việc lưu trữ và vận hành ngoài trời khi được bảo quản đúng yêu cầu.

Đây là yếu tố quan trọng đối với thiết bị ứng phó sự cố bởi phao có thể được lưu trữ trong thời gian dài trước khi cần sử dụng.

6.5. Độ bền và độ ổn định cao

Model HTQBOOM-1500 có:

Lực căng tối thiểu theo phương dọc: 200 kN.

Thông số này cho thấy hệ thống được thiết kế cho khả năng chịu lực đáng kể theo phương dọc của phao.

Khi triển khai trong môi trường có sóng và dòng chảy, lực tác động lên phao có thể tăng lên đáng kể. Do đó, việc lựa chọn model có lực chịu kéo phù hợp là yếu tố quan trọng trong thiết kế hệ thống ứng phó.

6.6. Khả năng lưu trữ thuận tiện

Sau khi thu hồi, phao có thể được cuộn lại trên reel.

Điều này giúp:

• Tiết kiệm không gian.

• Thuận tiện vận chuyển.

• Dễ dàng kiểm soát chiều dài phao.

• Giảm thời gian chuẩn bị cho lần triển khai tiếp theo.

• Thuận tiện vệ sinh và bảo dưỡng.

7. Thông số kỹ thuật HTQBOOM-1500

* Lưu ý: tài liệu gốc ghi “Current Speed” với đơn vị kN. kN là đơn vị lực, không phải đơn vị vận tốc. Thông số này nên được xác nhận lại với nhà sản xuất trước khi sử dụng trong hồ sơ kỹ thuật hoặc catalogue chính thức.

8. So sánh các model HTQBOOM-1500, HTQBOOM-1100 và HTQBOOM-900

Theo bảng dữ liệu được cung cấp, dòng HTQBOOM có ba cấu hình chính:

Nhìn vào các thông số trên, HTQBOOM-1500 là cấu hình lớn nhất trong ba model.

Model này có chiều cao tổng thể, freeboard, draught và lực căng tối thiểu lớn hơn. Đồng thời, giới hạn chiều cao sóng và tốc độ gió được cung cấp cũng cao hơn so với HTQBOOM-1100 và HTQBOOM-900.

Do đó, HTQBOOM-1500 có thể được xem xét cho những ứng dụng cần hệ thống phao có kích thước lớn hơn và yêu cầu khả năng chịu tải cao hơn.

Việc lựa chọn giữa ba model cần dựa trên điều kiện thủy văn, kích thước khu vực, loại dầu, phương án triển khai, điều kiện sóng gió và yêu cầu của dự án, không chỉ dựa trên chiều cao phao.

9. Thiết bị hỗ trợ đi kèm hệ thống

Để khai thác đầy đủ khả năng của Quick Laying Boom, hệ thống có thể kết hợp với các thiết bị hỗ trợ chuyên dụng.

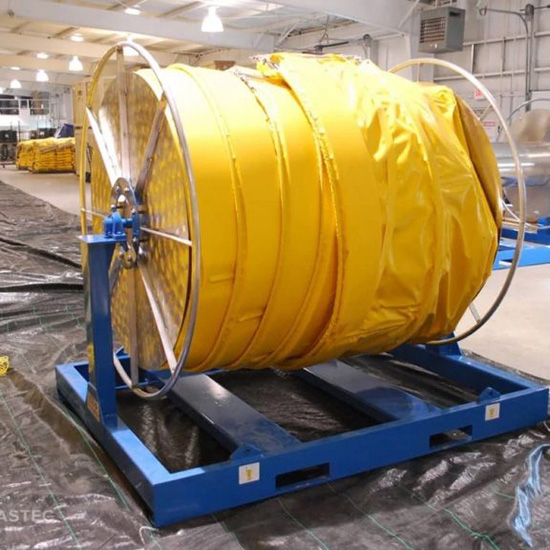

9.1. Khung cuộn phao

Winding Frame for Oil Boom là kết cấu dùng để giữ và cuộn phao.

Khung giúp:

• Lưu trữ phao theo dạng cuộn.

• Kiểm soát quá trình thu hồi.

• Hỗ trợ triển khai.

• Giảm không gian lưu trữ.

• Giữ hệ thống gọn gàng trong quá trình vận chuyển.

9.2. Bộ nguồn thủy lực

Hydraulic Power Station cung cấp năng lượng cho cơ cấu truyền động thủy lực của reel.

Bộ nguồn hỗ trợ việc vận hành tang cuốn và giúp giảm thao tác thủ công trong quá trình triển khai hoặc thu hồi.

9.3. Hai bộ tractor cho mỗi cuộn

Theo thông tin nhà sản xuất, hệ thống có thể được hỗ trợ bởi hai bộ tractor cho mỗi roll để vận chuyển.

Thiết bị vận chuyển giúp đưa reel đến vị trí triển khai và hỗ trợ thao tác trong khu vực cảng, terminal hoặc phương tiện chuyên dụng.

Cấu hình thực tế cần được xác nhận theo thiết kế hệ thống và yêu cầu của từng dự án.

10. Ứng dụng của HTQBOOM-1500

10.1. Cảng biển

Tại cảng biển, phao có thể được sử dụng để khoanh vùng dầu phát sinh trong quá trình:

• Tàu cập cảng.

• Bơm chuyển nhiên liệu.

• Bảo dưỡng tàu.

• Xử lý sự cố dầu.

• Vận hành thiết bị dầu khí.

Khả năng triển khai nhanh đặc biệt hữu ích trong môi trường cảng, nơi yêu cầu phản ứng nhanh để hạn chế dầu lan sang khu vực rộng hơn.

10.2. Terminal hydrocarbon

Các terminal dầu khí, kho xăng dầu và khu vực xuất nhập hydrocarbon có yêu cầu cao về công tác phòng ngừa và ứng phó sự cố.

HTQBOOM-1500 có thể được tích hợp vào hệ thống thiết bị ứng phó nhằm tạo hàng rào kiểm soát dầu trên mặt nước.

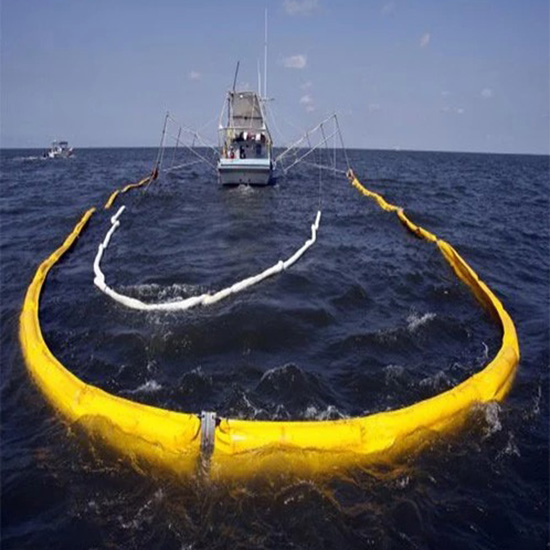

10.3. Tàu chống ô nhiễm

Phao Quick Laying Boom có thể được bố trí trên:

• Tàu ứng phó sự cố tràn dầu.

• Tàu chống ô nhiễm.

• Tàu cứu hộ.

• Phương tiện chuyên dụng môi trường.

Thiết kế cuộn trên reel giúp tối ưu diện tích trên boong và tạo điều kiện triển khai phao từ phương tiện.

10.4. Công trình dầu khí ngoài khơi

Đối với các công trình ngoài khơi, khả năng triển khai nhanh và khả năng chịu điều kiện môi trường là những yếu tố quan trọng.

Model HTQBOOM-1500 có thông số tham chiếu về chiều cao sóng 2 m và tốc độ gió 20 m/s theo dữ liệu sản phẩm cung cấp. Tuy nhiên, việc sử dụng thực tế ngoài khơi cần được đánh giá theo điều kiện thiết kế của từng dự án.

11. Vai trò của HTQBOOM-1500 trong hệ thống ứng phó tràn dầu

Phao quây dầu không phải là thiết bị thu gom dầu độc lập. Chức năng chính của phao là khoanh vùng và hạn chế sự lan truyền của dầu trên mặt nước.

Một hệ thống ứng phó sự cố tràn dầu hoàn chỉnh có thể bao gồm:

Phao quây dầu → thiết bị thu gom dầu → bơm chuyển → bồn chứa → vật liệu thấm dầu → thiết bị làm sạch → phương tiện vận chuyển và xử lý chất thải.

Trong chuỗi này, phao đóng vai trò tạo vùng kiểm soát.

Khi dầu được khoanh vùng hiệu quả, các thiết bị thu gom như skimmer hoặc bơm hút có thể tiếp cận khu vực dầu tập trung thuận lợi hơn.

Do đó, việc lựa chọn phao phù hợp có ảnh hưởng trực tiếp đến hiệu quả của toàn bộ phương án ứng phó.

12. Quy trình triển khai cơ bản

Quy trình thực tế phải tuân thủ hướng dẫn của nhà sản xuất và phương án ứng phó được phê duyệt. Về nguyên tắc có thể thực hiện:

Bước 1: Khảo sát hiện trường

Xác định vị trí dầu, hướng gió, dòng chảy, sóng và khu vực cần bảo vệ.

Bước 2: Đưa reel đến vị trí triển khai

Sử dụng thiết bị vận chuyển phù hợp để đưa cuộn phao đến vị trí cần triển khai.

Bước 3: Kiểm tra hệ thống

Kiểm tra:

• Thân phao.

• Đường hàn.

• Khớp nối.

• Reel.

• Bộ nguồn thủy lực.

• Cơ cấu truyền động.

• Các điểm chịu lực.

Bước 4: Kết nối với phương án neo giữ

Tùy hiện trường, phao có thể được triển khai theo phương án phù hợp với dòng chảy và hướng di chuyển của dầu.

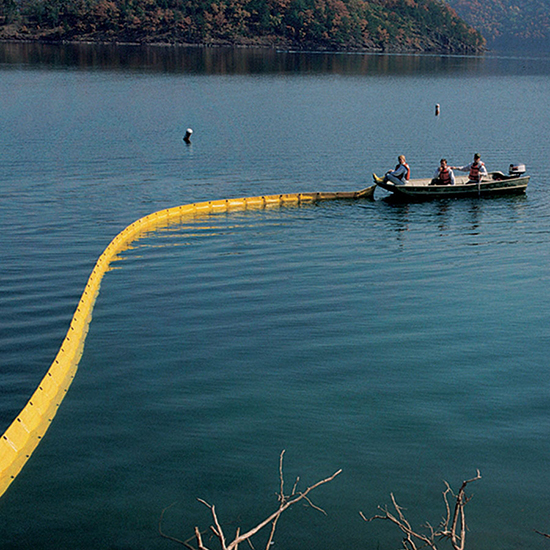

Bước 5: Triển khai phao

Sử dụng cơ cấu hỗ trợ thủy lực để đưa phao ra khỏi reel.

Bước 6: Khoanh vùng dầu

Điều chỉnh vị trí phao để tạo vùng kiểm soát phù hợp.

Bước 7: Thu gom dầu

Sau khi dầu được khoanh vùng, triển khai skimmer, bơm hút hoặc thiết bị thu gom phù hợp.

Bước 8: Thu hồi và vệ sinh

Sau khi hoàn tất, thu hồi phao bằng hệ thống reel, vệ sinh và kiểm tra trước khi lưu trữ cho lần sử dụng tiếp theo.

13. Lưu ý khi sử dụng

Hiệu quả của phao quây dầu phụ thuộc nhiều vào điều kiện môi trường. Không nên đánh giá khả năng làm việc chỉ dựa trên chiều cao phao.

Cần xem xét:

• Chiều cao sóng.

• Tốc độ và hướng dòng chảy.

• Tốc độ gió.

• Thủy triều.

• Độ sâu nước.

• Loại dầu.

• Độ nhớt của dầu.

• Vị trí triển khai.

• Hệ thống neo.

• Lực căng tác động lên phao.

• Phương án thu gom dầu.

Trong điều kiện sóng lớn hoặc dòng chảy mạnh, dầu có thể bị cuốn qua phía dưới phao hoặc tràn qua phần nổi. Vì vậy, cần lựa chọn cấu hình phao phù hợp với điều kiện thực tế.

14. Bảo quản và bảo dưỡng

Sau mỗi lần sử dụng, phao cần được làm sạch để loại bỏ dầu và các chất bám trên bề mặt.

Quy trình bảo dưỡng nên bao gồm:

• Kiểm tra toàn bộ bề mặt PVC.

• Kiểm tra đường hàn.

• Kiểm tra các điểm nối.

• Kiểm tra cơ cấu reel.

• Kiểm tra bộ truyền động thủy lực.

• Làm sạch dầu còn bám trên phao.

• Làm khô trước khi lưu trữ.

• Cuộn phao đúng kỹ thuật.

• Bảo quản tránh vật sắc nhọn và nguồn nhiệt không phù hợp.

Đối với thiết bị thủy lực, cần kiểm tra định kỳ bộ nguồn, đường ống, khớp nối và các bộ phận truyền động theo quy trình bảo trì của nhà sản xuất.

15. Đối tượng sử dụng phù hợp

HTQBOOM-1500 phù hợp để các đơn vị sau xem xét đầu tư:

• Cảng biển.

• Cảng dầu khí.

• Terminal hydrocarbon.

• Kho xăng dầu.

• Nhà máy lọc hóa dầu.

• Doanh nghiệp dầu khí.

• Công trình ngoài khơi.

• Đơn vị ứng phó sự cố tràn dầu.

• Công ty môi trường.

• Đơn vị cứu hộ đường thủy.

• Tàu ứng cứu ô nhiễm.

• Tàu chống tràn dầu.

• Ban quản lý cảng và khu công nghiệp.

Đặc biệt, sản phẩm phù hợp với các đơn vị cần lưu trữ một lượng lớn phao chắn dầu và có yêu cầu triển khai nhanh khi xảy ra sự cố.

16. Câu hỏi thường gặp

Phao HTQBOOM-1500 dùng để làm gì?

HTQBOOM-1500 được sử dụng để khoanh vùng và hạn chế sự lan truyền của dầu trên mặt nước, hỗ trợ công tác ứng phó sự cố tràn dầu.

HTQBOOM-1500 có cần bơm hơi không?

Theo thông tin sản phẩm, Quick Laying Boom không cần bơm hơi trong quá trình triển khai. Phao được lưu trữ dạng cuộn và triển khai từ reel.

HTQBOOM-1500 có thể triển khai nhanh không?

Có. Đây là đặc điểm chính của dòng Quick Laying Boom. Hệ thống reel kết hợp truyền động thủy lực giúp hỗ trợ quá trình triển khai và thu hồi.

Chiều cao phao HTQBOOM-1500 là bao nhiêu?

Chiều cao tổng thể là 1.500 mm, gồm 750 mm freeboard và 750 mm draught theo thông số được cung cấp.

HTQBOOM-1500 chịu được sóng bao nhiêu?

Thông số sản phẩm cung cấp chiều cao sóng tham chiếu tối đa khoảng 2 m. Điều kiện sử dụng thực tế cần được đánh giá theo thiết kế và hướng dẫn của nhà sản xuất.

Phao có thể sử dụng trên tàu chống ô nhiễm không?

Có. Sản phẩm được giới thiệu cho các phương tiện ứng cứu và chống ô nhiễm, cũng như các phương tiện chuyên dụng cần triển khai phao nhanh.

HTQBOOM-1500 có thể nối thành hệ thống dài hơn không?

Thiết kế dạng section và hệ thống kết nối cho phép cấu hình theo nhu cầu. Tuy nhiên, chiều dài thực tế, phương thức ghép nối và giới hạn triển khai cần được xác nhận theo cấu hình cung cấp.

Phao có thể tái sử dụng không?

Có thể tái sử dụng nếu được vệ sinh, kiểm tra và bảo dưỡng đúng cách sau mỗi lần vận hành. Tình trạng thực tế của vật liệu, đường hàn và các bộ phận chịu lực cần được đánh giá trước khi đưa vào sử dụng lại.

Kết luận

HTQBOOM-1500/30m PVC Oil Spill Floating Containment Boom là giải pháp phao quây dầu triển khai nhanh hướng đến các ứng dụng chuyên nghiệp trong phòng ngừa, khoanh vùng và ứng phó sự cố tràn dầu.

Với chiều cao tổng thể 1.500 mm, freeboard 750 mm, draught 750 mm, lực căng tối thiểu theo phương dọc 200 kN và trọng lượng khoảng 10 kg/m, HTQBOOM-1500 là cấu hình lớn trong dòng Quick Laying Boom được cung cấp.

Điểm nổi bật của sản phẩm là khả năng cuộn và lưu trữ trên reel, triển khai không cần bơm hơi, hỗ trợ truyền động thủy lực, khả năng chống dầu, chống UV và chống thời tiết, đồng thời phù hợp để tích hợp trên các phương tiện ứng phó sự cố, tàu chống ô nhiễm, cảng và terminal hydrocarbon.

Đối với các đơn vị có yêu cầu cao về tốc độ phản ứng, khả năng cơ động và năng lực lưu trữ một hệ thống phao quây dầu quy mô lớn, Quick Laying Boom HTQBOOM-1500 là một cấu hình đáng xem xét.

Lưu ý kỹ thuật quan trọng: Tài liệu nguồn có một số điểm cần xác nhận trước khi phát hành catalogue chính thức, gồm mã “HTQBOOM-1500/30m” nhưng bảng thông số ghi Section's Length = 100 m, cũng như đơn vị của Current Speed ghi “kN”. kN là đơn vị lực nên không nên tự động chuyển thành đơn vị vận tốc nếu chưa có xác nhận của nhà sản xuất. Ngoài ra, phần mô tả về reel thủy lực và các thiết bị hỗ trợ nên được xác định rõ là cấu hình đi kèm sản phẩm hay hệ thống tùy chọn, để tránh hiểu nhầm khi báo giá hoặc đăng bán.
